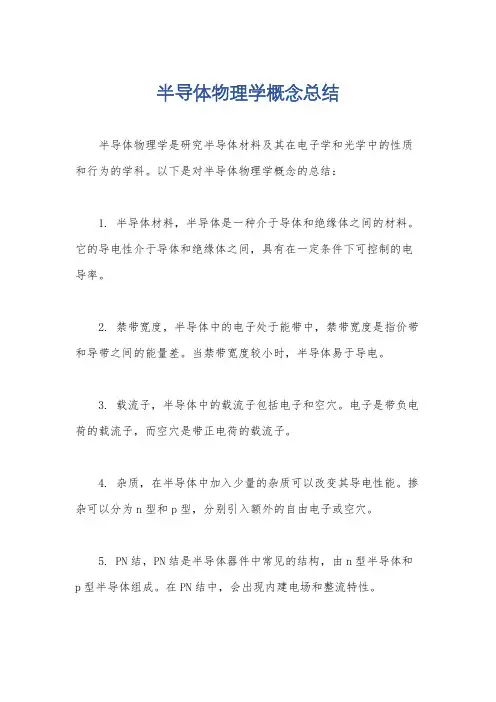

半导体物理学概念总结
半导体物理学是研究半导体材料及其在电子学和光学中的性质和行为的学科。以下是对半导体物理学概念的总结：
1. 半导体材料，半导体是一种介于导体和绝缘体之间的材料。它的导电性介于导体和绝缘体之间，具有在一定条件下可控制的电导率。
2. 禁带宽度，半导体中的电子处于能带中，禁带宽度是指价带和导带之间的能量差。当禁带宽度较小时，半导体易于导电。
3. 载流子，半导体中的载流子包括电子和空穴。电子是带负电荷的载流子，而空穴是带正电荷的载流子。
4. 杂质，在半导体中加入少量的杂质可以改变其导电性能。掺杂可以分为n型和p型，分别引入额外的自由电子或空穴。
5. PN结，PN结是半导体器件中常见的结构，由n型半导体和p型半导体组成。在PN结中，会出现内建电场和整流特性。
6. 肖特基结，肖特基结是由金属和半导体组成的二极管。它具有低反向漏电流和快速开关特性。
7. 光电子学，半导体在光照射下会产生光生载流子，这一特性被广泛应用于光电子学领域，如光电二极管和太阳能电池。
8. 晶体管，晶体管是半导体器件中的重要组成部分，可以放大和控制电流。它的发明对电子技术产生了深远影响。
在半导体物理学中，以上概念都是非常重要的，它们构成了半导体器件和电子技术的基础。研究半导体物理学不仅有助于深入理解现代电子器件的工作原理，也对半导体材料的开发和应用具有重要意义。希望以上总结能够帮助你更好地理解半导体物理学的基本概念。

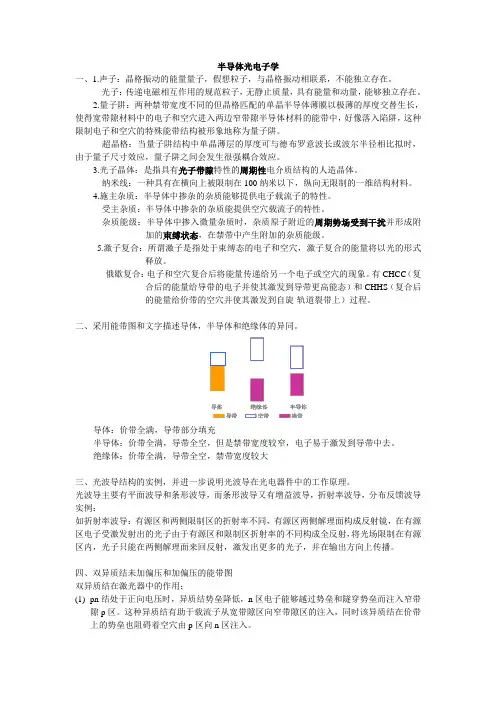

半导体光电子学
一、1.声子：晶格振动的能量量子，假想粒子，与晶格振动相联系，不能独立存在。
光子：传递电磁相互作用的规范粒子，无静止质量，具有能量和动量，能够独立存在。
2.量子阱：两种禁带宽度不同的但晶格匹配的单晶半导体薄膜以极薄的厚度交替生长，使得宽带隙材料中的电子和空穴进入两边窄带隙半导体材料的能带中，好像落入陷阱，这种限制电子和空穴的特殊能带结构被形象地称为量子阱。
超晶格：当量子阱结构中单晶薄层的厚度可与德布罗意波长或波尔半径相比拟时，由于量子尺寸效应，量子阱之间会发生很强耦合效应。
3.光子晶体：是指具有光子带隙特性的周期性电介质结构的人造晶体。
纳米线：一种具有在横向上被限制在100纳米以下，纵向无限制的一维结构材料。
4.施主杂质：半导体中掺杂的杂质能够提供电子载流子的特性。
受主杂质：半导体中掺杂的杂质能提供空穴载流子的特性。
杂质能级：半导体中掺入微量杂质时，杂质原子附近的周期势场受到干扰并形成附加的束缚状态，在禁带中产生附加的杂质能级。
5.激子复合：所谓激子是指处于束缚态的电子和空穴，激子复合的能量将以光的形式释放。
俄歇复合：电子和空穴复合后将能量传递给另一个电子或空穴的现象。有CHCC（复合后的能量给导带的电子并使其激发到导带更高能态）和CHHS（复合后的能量给价带的空穴并使其激发到自旋-轨道裂带上）过程。
二、采用能带图和文字描述导体，半导体和绝缘体的异同。
导体：价带全满，导带部分填充
半导体：价带全满，导带全空，但是禁带宽度较窄，电子易于激发到导带中去。
绝缘体：价带全满，导带全空，禁带宽度较大
三、光波导结构的实例，并进一步说明光波导在光电器件中的工作原理。
光波导主要有平面波导和条形波导，而条形波导又有增益波导，折射率波导，分布反馈波导实例：
如折射率波导：有源区和两侧限制区的折射率不同，有源区两侧解理面构成反射镜，在有源区电子受激发射出的光子由于有源区和限制区折射率的不同构成全反射，将光场限制在有源区内，光子只能在两侧解理面来回反射，激发出更多的光子，并在输出方向上传播。

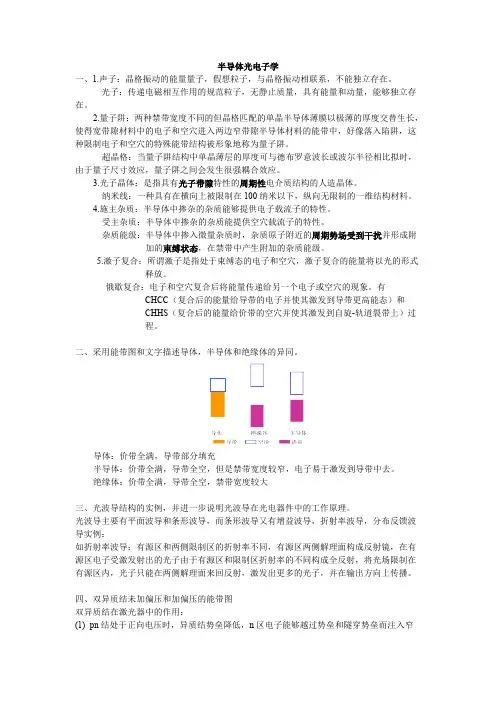

半导体光电子学
一、1.声子：晶格振动的能量量子，假想粒子，与晶格振动相联系，不能独立存在。
光子：传递电磁相互作用的规范粒子，无静止质量，具有能量和动量，能够独立存
在。
2.量子阱：两种禁带宽度不同的但晶格匹配的单晶半导体薄膜以极薄的厚度交替生长，
使得宽带隙材料中的电子和空穴进入两边窄带隙半导体材料的能带中，好像落入陷阱，这
种限制电子和空穴的特殊能带结构被形象地称为量子阱。
超晶格：当量子阱结构中单晶薄层的厚度可与德布罗意波长或波尔半径相比拟时，
由于量子尺寸效应，量子阱之间会发生很强耦合效应。
3.光子晶体：是指具有光子带隙特性的周期性电介质结构的人造晶体。
纳米线：一种具有在横向上被限制在100纳米以下，纵向无限制的一维结构材料。
4.施主杂质：半导体中掺杂的杂质能够提供电子载流子的特性。
受主杂质：半导体中掺杂的杂质能提供空穴载流子的特性。
杂质能级：半导体中掺入微量杂质时，杂质原子附近的周期势场受到干扰并形成附
加的束缚状态，在禁带中产生附加的杂质能级。
5.激子复合：所谓激子是指处于束缚态的电子和空穴，激子复合的能量将以光的形式
释放。
俄歇复合：电子和空穴复合后将能量传递给另一个电子或空穴的现象。有
CHCC（复合后的能量给导带的电子并使其激发到导带更高能态）和
CHHS（复合后的能量给价带的空穴并使其激发到自旋-轨道裂带上）过
程。二、采用能带图和文字描述导体，半导体和绝缘体的异同。
导体：价带全满，导带部分填充
半导体：价带全满，导带全空，但是禁带宽度较窄，电子易于激发到导带中去。
绝缘体：价带全满，导带全空，禁带宽度较大
三、光波导结构的实例，并进一步说明光波导在光电器件中的工作原理。
光波导主要有平面波导和条形波导，而条形波导又有增益波导，折射率波导，分布反馈波
导实例：
如折射率波导：有源区和两侧限制区的折射率不同，有源区两侧解理面构成反射镜，在有
源区电子受激发射出的光子由于有源区和限制区折射率的不同构成全反射，将光场限制在

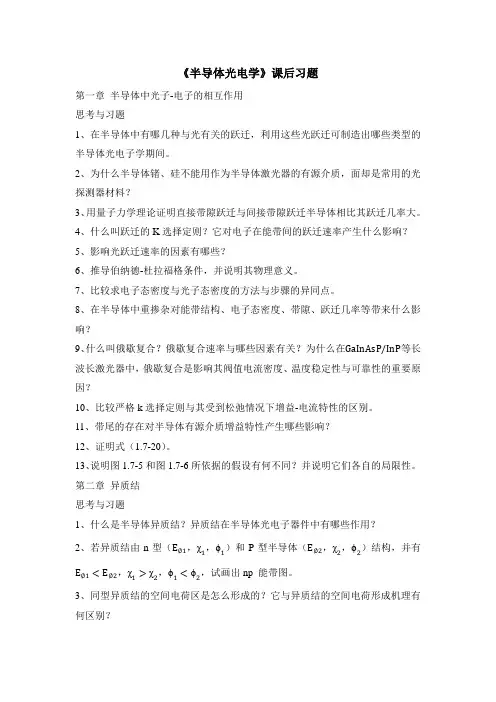

《半导体光电学》课后习题
第一章 半导体中光子-电子的相互作用
思考与习题
1、在半导体中有哪几种与光有关的跃迁，利用这些光跃迁可制造出哪些类型的半导体光电子学期间。
2、为什么半导体锗、硅不能用作为半导体激光器的有源介质，面却是常用的光探测器材料？
3、用量子力学理论证明直接带隙跃迁与间接带隙跃迁半导体相比其跃迁几率大。
4、什么叫跃迁的K选择定则？它对电子在能带间的跃迁速率产生什么影响？
5、影响光跃迁速率的因素有哪些？
6、推导伯纳德-杜拉福格条件，并说明其物理意义。
7、比较求电子态密度与光子态密度的方法与步骤的异同点。
8、在半导体中重掺杂对能带结构、电子态密度、带隙、跃迁几率等带来什么影响？
9、什么叫俄歇复合？俄歇复合速率与哪些因素有关？为什么在GaInAsP/InP等长波长激光器中，俄歇复合是影响其阀值电流密度、温度稳定性与可靠性的重要原因？
10、比较严格k选择定则与其受到松弛情况下增益-电流特性的区别。
11、带尾的存在对半导体有源介质增益特性产生哪些影响？
12、证明式（1.7-20）。
13、说明图1.7-5和图1.7-6所依据的假设有何不同？并说明它们各自的局限性。
第二章 异质结
思考与习题
1、什么是半导体异质结？异质结在半导体光电子器件中有哪些作用？
2、若异质结由n型（E∅1，χ1，ϕ1）和P型半导体（E∅2，χ2，ϕ2）结构，并有E∅1χ2，ϕ1
3、同型异质结的空间电荷区是怎么形成的？它与异质结的空间电荷形成机理有何区别？ 4、推导出pn异质结结电容Cj与所加正向偏压的关系，Cj的大小时半导体光电子器件的应用产生什么影响？
5、用弗伽定律计算Ga1−xAlxAs半导体当x=0.4时的晶格常数，并求出GaAs 的晶格失配率。
6、探讨在Si衬底上生GaAs异质结的可能性。
7、用Ga1−xAlxAs半导体作为激射波长为0.78μm可且光激光器的有源材料，计算其中AlAs的含量。
