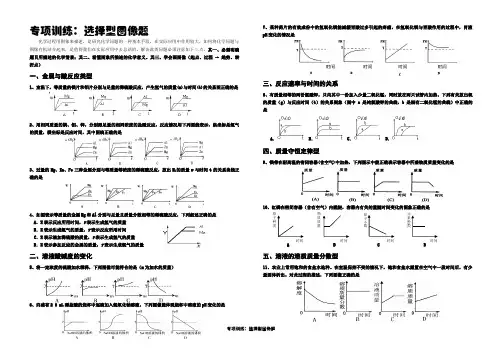

专项训练：选择型图像题 专项训练：选择型图像题
化学过程用图象来描述，是研究化学问题的一种基本手段，在实际应用中作用较大。如何将化学问题与图像有机结合起来，是值得我们在实际应用中去总结的。解决此类问题必须注意如下三点，其一、必须明确题目所描述的化学情景；其二、看懂图象所描述的化学意义。其三、学会画图像（起点、过程 → 趋势、转折点）
一、金属与酸反应类型
1、室温下，等质量的镁片和铝片分别与足量的稀硫酸反应，产生氢气的质量(m)与时间(t)的关系图正确的是
2、用相同质量的镁、铝、锌，分别跟足量的相同浓度的盐酸反应，反应情况用下列图线表示，纵坐标是氢气的质量，横坐标是反应时间，其中图线正确的是
3、过量的Mg、Zn、Fe三种金属分别与等质量等浓度的稀硫酸反应，放出H2的质量w与时间t的关系曲线正确的是
4、如图表示等质量的金属Mg和Al分别与足量且质量分数相等的稀硫酸反应，下列叙述正确的是
A．X表示反应所用时间，Y表示生成氢气的质量
B．X表示生成氢气的质量，Y表示反应所用时间
C．X表示滴加稀硫酸的质量，Y表示生成氢气的质量
D．X表示参加反应的金属的质量，Y表示生成氢气的质量
二、溶液酸碱度的变化
5、将一定浓度的硫酸加水稀释，下列图像可能符合的是（m为加水的质量）
6、向盛有2 0 mL稀盐酸的烧杯中逐滴加入氢氧化钠溶液，下列图像能体现烧杯中溶液的pH变化的是
7、某种药片的有效成份中的氢氧化镁能减缓胃酸过多引起的疼痛，在氢氧化镁与胃酸作用的过程中，胃液pH变化的情况是
三、反应速率与时间的关系
8、有质量相等的两份氯酸钾，只向其中一份加入少量二氧化锰，同时放在两只试管内加热。下列有关放出氧的质量（g）与反应时间（t）的关系图象（图中a是纯氯酸钾的曲线，b是混有二氧化锰的曲线）中正确的是
A． B． C． D．
四、质量守恒定律型
9、镁带在耐高温的密闭容器(含空气)中加热，下列图示中能正确表示容器中所盛物质质量变化的是

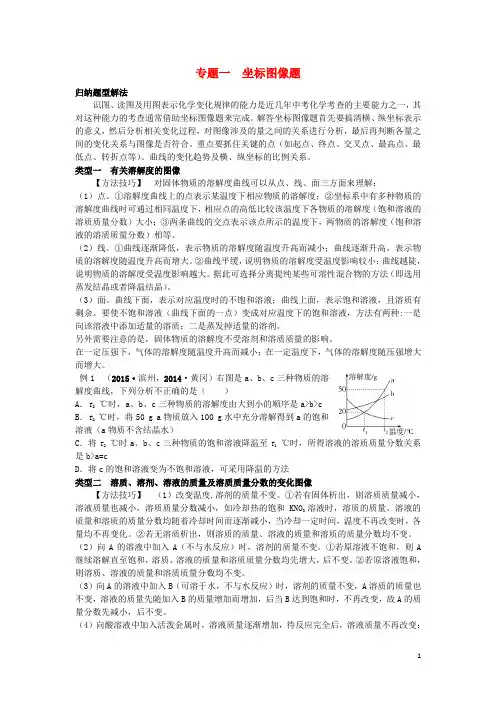

1 专题一 坐标图像题
归纳题型解法
识图、读图及用图表示化学变化规律的能力是近几年中考化学考查的主要能力之一，其对这种能力的考查通常借助坐标图像题来完成。解答坐标图像题首先要搞清横、纵坐标表示的意义，然后分析相关变化过程，对图像涉及的量之间的关系进行分析，最后再判断各量之间的变化关系与图像是否符合。重点要抓住关键的点（如起点、终点、交叉点、最高点、最低点、转折点等）、曲线的变化趋势及横、纵坐标的比例关系。
类型一 有关溶解度的图像
【方法技巧】 对固体物质的溶解度曲线可以从点、线、面三方面来理解：
（1）点。①溶解度曲线上的点表示某温度下相应物质的溶解度；②坐标系中有多种物质的溶解度曲线时可通过相同温度下，相应点的高低比较该温度下各物质的溶解度（饱和溶液的溶质质量分数）大小；③两条曲线的交点表示该点所示的温度下，两物质的溶解度（饱和溶液的溶质质量分数）相等。
（2）线。①曲线逐渐降低，表示物质的溶解度随温度升高而减小；曲线逐渐升高，表示物质的溶解度随温度升高而增大。②曲线平缓，说明物质的溶解度受温度影响较小；曲线越陡，说明物质的溶解度受温度影响越大。据此可选择分离提纯某些可溶性混合物的方法（即选用蒸发结晶或者降温结晶）。
（3）面。曲线下面，表示对应温度时的不饱和溶液；曲线上面，表示饱和溶液，且溶质有剩余。要使不饱和溶液（曲线下面的一点）变成对应温度下的饱和溶液，方法有两种:一是向该溶液中添加适量的溶质；二是蒸发掉适量的溶剂。
另外需要注意的是，固体物质的溶解度不受溶剂和溶质质量的影响。
在一定压强下，气体的溶解度随温度升高而减小；在一定温度下，气体的溶解度随压强增大而增大。
例1 （2015·滨州，2014·黄冈）右图是a、b、c三种物质的溶解度曲线，下列分析不正确的是（ ）
A．t2 ℃时，a、b、c三种物质的溶解度由大到小的顺序是a>b>c

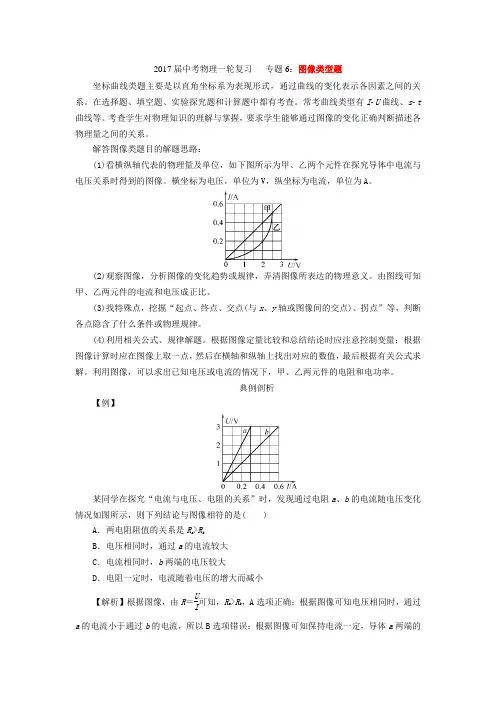

2017届中考物理一轮复习 专题6：图像类型题
坐标曲线类题主要是以直角坐标系为表现形式，通过曲线的变化表示各因素之间的关系。在选择题、填空题、实验探究题和计算题中都有考查。常考曲线类型有IU曲线、st曲线等。考查学生对物理知识的理解与掌握，要求学生能够通过图像的变化正确判断描述各物理量之间的关系。
解答图像类题目的解题思路：
(1)看横纵轴代表的物理量及单位，如下图所示为甲、乙两个元件在探究导体中电流与电压关系时得到的图像。横坐标为电压，单位为V，纵坐标为电流，单位为A。
(2)观察图像，分析图像的变化趋势或规律，弄清图像所表达的物理意义。由图线可知甲、乙两元件的电流和电压成正比。
(3)找特殊点，挖掘“起点、终点、交点(与x、y轴或图像间的交点)、拐点”等，判断各点隐含了什么条件或物理规律。
(4)利用相关公式、规律解题。根据图像定量比较和总结结论时应注意控制变量；根据图像计算时应在图像上取一点，然后在横轴和纵轴上找出对应的数值，最后根据有关公式求解。利用图像，可以求出已知电压或电流的情况下，甲、乙两元件的电阻和电功率。
典例剖析
【例】
某同学在探究“电流与电压、电阻的关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图像相符的是( )
A．两电阻阻值的关系是Ra>Rb
B．电压相同时，通过a的电流较大
C．电流相同时，b两端的电压较大
D．电阻一定时，电流随着电压的增大而减小
【解析】根据图像，由R＝UI可知，Ra>Rb，A选项正确；根据图像可知电压相同时，通过a的电流小于通过b的电流，所以B选项错误；根据图像可知保持电流一定，导体a两端的电压大于导体b两端的电压，C选项错误；根据R＝UI可知电阻一定时，电流随电压的增大而增大，D选项错误。
【答案】A
专题训练
1．水与我们的生活息息相关，下列有关水的物理量间的关系图像中，正确的是(
)
,A.水的压强与深度的关系) ,B.水的密度与体积的关系)

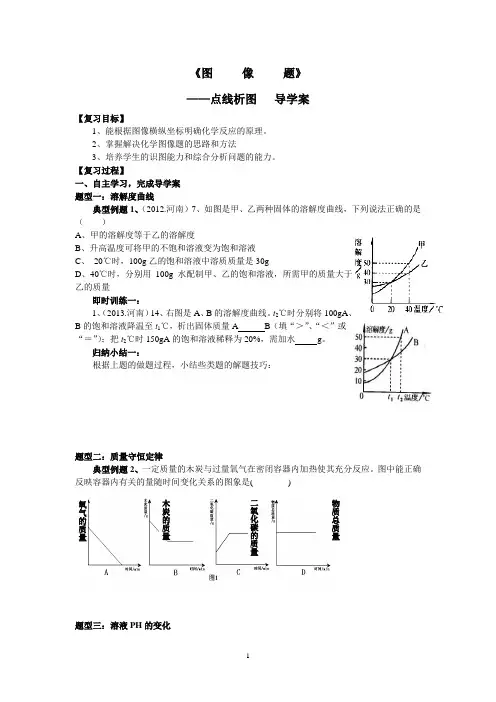

《图 像 题》
——点线析图 导学案
【复习目标】
1、能根据图像横纵坐标明确化学反应的原理。
2、掌握解决化学图像题的思路和方法
3、培养学生的识图能力和综合分析问题的能力。
【复习过程】
一、自主学习，完成导学案
题型一：溶解度曲线
典型例题1、（2012.河南）7、如图是甲、乙两种固体的溶解度曲线，下列说法正确的是（ ）
A、甲的溶解度等于乙的溶解度
B、升高温度可将甲的不饱和溶液变为饱和溶液
C、 20℃时，100g乙的饱和溶液中溶质质量是30g
D、40℃时，分别用100g水配制甲、乙的饱和溶液，所需甲的质量大于乙的质量
即时训练一：
1、（2013.河南）14、右图是A、B的溶解度曲线。t2℃时分别将100gA、B的饱和溶液降温至t1℃，析出固体质量A B（填“＞”、“＜”或“＝”）；把t2℃时150gA的饱和溶液稀释为20%，需加水 g。
归纳小结一：
根据上题的做题过程，小结些类题的解题技巧：
题型二：质量守恒定律
典型例题2、一定质量的木炭与过量氧气在密闭容器内加热使其充分反应。图中能正确反映容器内有关的量随时间变化关系的图象是( )
题型三：溶液PH的变化 氧气的质量 木炭的质量 二氧化碳的质量 物质总质量 典型例题3、（2010.河南）16、用熟石灰中和一定量的盐酸时，溶液的pH与加入的熟石灰质量的关系如右图所示。熟石灰与盐酸反应的化学方程式为 ；当加入熟石灰mg时，溶液中的溶质为 。若改用ng氢氧化钠与相同质量盐酸反应，所得溶液的pH 7(填“>"、“<"或“=”)。
题型四：金属与酸的反应
典型例题4、镁、锌、铁三种金属各30克，分别与足量盐酸反应，生成氢气的质量分别为：镁2.5克；锌0.92克；铁1.07克。
