干式变压器操作规程

101 R.0 1/3

干式变压器安全操作规程

编写： 审核：

批准：

编 写： 胡洪泉

编 号：HTL02-001

审 核： 版 本：

批 准： 生效日：

页码/总页 2/3 发放范围：公司部门级留存

1. 目的：规范干式变压器操作程序，保障安全运行。

2. 范围

低压配电室两台400KVA的干式变压器。

3. 责任

运行部在操作干式变压器应遵循本规程内容操作。

安技部负责年度预防性试验计划、年度清扫计划安排工作。

4. 管理规程

干式变压器投入运行前应先履行相应的组织措施，确保组织措施完成情况下执行以下操作规程。

新投入运行的干式变压器运行前检查

检查所有的坚固件、连接件、标准件是否松动。

检查运输时拆卸的零部件安装是否妥当，并检查变压器是否有异物存在。

检查风机、温控设备以及其它辅助器件能否正常运行。

检查变压器、变压器外壳及铁芯是否可靠接地。

仔细检查在安装过程中有无金属或非金属异物掉入变压器中。

运行前的试验

变压器运行前应进行试验，试验前必须做以下处理：

温控传感器电缆必须从线圈中取出。

电流互感器二次输出端必须短接。

电压互感器二次输出端必须开路。

其他与变压器连接的电气元件必须断开。

试验完成后全部恢复到初始状态。

绕阻直流电阻的测试。

检查所有分接头的电压比。

检查变压器三相联结组别。

检查变压器和铁芯是否真正地接地，检查穿心螺杆的绝缘是否良好。

检查线圈绝缘电阻是否满足要求。一般情况下，绝缘电阻必须满足如下值：

使用2500V兆欧表测量高压~低压及地大于300M欧姆；

使用2500V兆欧表测量低压~地大于100M欧姆。

如变压器遭受异常潮湿发生凝露现象则不论其绝缘电阻如何，在其进行耐压试验或投入运行前，必须进行干燥处理。

铁芯绝缘电阻的测试：

使用2500V兆欧表测量铁芯~夹件及地大于2M欧姆；

使用2500V兆欧表测量穿心螺杆~铁芯及地大于2M欧姆。

干式变压的维护保养

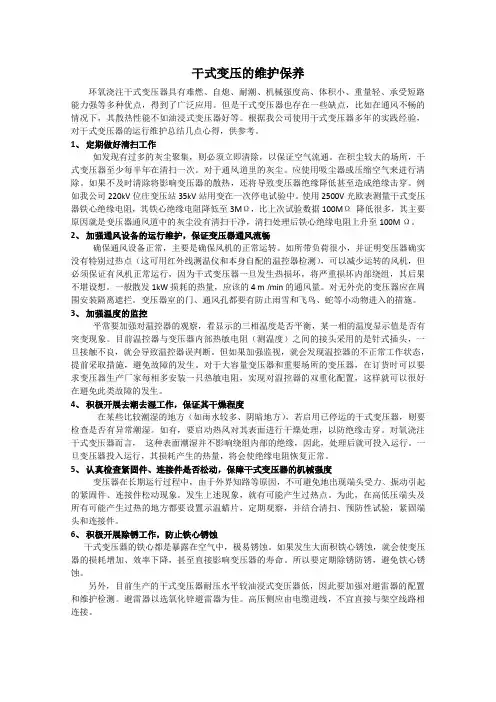

环氧浇注干式变压器具有难燃、自熄、耐潮、机械强度高、体积小、重量轻、承受短路能力强等多种优点，得到了广泛应用。但是干式变压器也存在一些缺点，比如在通风不畅的情况下，其散热性能不如油浸式变压器好等。根据我公司使用干式变压器多年的实践经验，对干式变压器的运行维护总结几点心得，供参考。

1、 定期做好清扫工作

如发现有过多的灰尘聚集，则必须立即清除，以保证空气流通。在积尘较大的场所，干式变压器至少每半年在清扫一次。对于通风道里的灰尘。应使用吸尘器或压缩空气来进行清除。如果不及时清除将影响变压器的散热，还将导致变压器绝缘降低甚至造成绝缘击穿。例如我公司220kV位庄变压站35kV站用变在一次停电试验中。使用2500V光欧表测量干式变压器铁心绝缘电阻，其铁心绝缘电阻降低至3MΩ，比上次试验数据100MΩ 降低很多，其主要原因就是变压器通风道中的灰尘没有清扫干净，清扫处理后铁心绝缘电阻上升至100M Ω。

2、 加强通风设备的运行维护，保证变压器通风流畅

确保通风设备正常，主要是确保风机的正常运转。如所带负荷很小，并证明变压器确实没有特别过热点（这可用红外线测温仪和本身自配的温控器检测），可以减少运转的风机，但必须保证有风机正常运行，因为干式变压器一旦发生热损坏，将严重损坏内部绕组，其后果不堪设想。一般散发1kW损耗的热量，应该的4 m³/min的通风量。对无外壳的变压器应在周围安装隔离遮拦。变压器室的门、通风孔都要有防止雨雪和飞鸟、蛇等小动物进入的措施。

3、 加强温度的监控

平常要加强对温控器的观察，看显示的三相温度是否平衡，某一相的温度显示值是否有突变现象。目前温控器与变压器内部热敏电阻（测温度）之间的接头采用的是针式插头，一旦接触不良，就会导致温控器误判断。但如果加强监视，就会发现温控器的不正常工作状态，提前采取措施，避免故障的发生。对于大容量变压器和重要场所的变压器，在订货时可以要求变压器生产厂家每相多安装一只热敏电阻，实现对温控器的双重化配置，这样就可以很好在避免此类故障的发生。

10KV干式变压器操作规程

变压器操作认真按规程进行操作，两人进行，一人监护，一人操作。

变压器送电操作

步骤 操作说明 备注

送电前检查 1做外观检查

2冷却风机能正常运转 变压器本体干净无积尘，无异物，无裂纹等现象，导体连接处无过热现象，接地良好。

变压器空载送电 1核对变压器负荷侧开关处在断开位置

2合上变压器电源侧开关，变压器上电 1防止变压器带负荷送电，产生大的冲击电流，变压器必须空载受电。

2空载投入也会出现短时的5~8倍额定电流大小的励磁涌流，经历一个过渡过程恢复到空载额定电流值。

检查变压器空载运行参数 核对变压器的空载电流值、三相电流是否平衡 空载电流一般为额定电流的2%~10%。

变压器带负荷 合上变压器负荷侧开关 核对变压器负荷侧电压是否平衡

带载后监护

每小时检查一次变压器运行情况，直至负荷稳定运行6小时 1记录变压器三相温度，三相电流值。

2测量变压器连接处的温度。

3 变压器运行声音正常。

4每次增加20%负荷，加强检查。

5干式变压器温控器正常情况下设在自动模式，运行温度超过90℃冷却风扇启动，70℃自动停止，130℃报警；当需要手动启动时才设为手动模式。

变压器停电操作

步骤 操作说明 备注

断开变压器负荷侧开关 1将变压器负荷降到最低值2拉开负荷侧开关 操作后核对负荷侧已断电

记录变压器空载参数 记录变压器空载电流，是否平衡，与历次的空载电流有无变化

断开变压器电源侧开关 拉开变压器电源侧开关 拉开后核对开关柜指示，变压器确实断电

变压器不正常运行

故障现象 原因 处理方法

变压器在环境温度和负荷不变的情况下运行温度高

冷却系统故障 检查修理变压器冷却装置或变压器通风情况

使用临时通风设备降温

变压器内部故障 变压器停电检修

端头引线严重过热

接触不良 检查是否接线端子压接不实，若是重新做电缆头，做耐压试验

若是端子螺栓松动，重新紧固螺栓

干式变压器安全操作规程

1.安装前的准备：在安装干式变压器之前，需要确保安装场地干燥、通风良好，无易燃物质和腐蚀性气体，同时确保安装基础平整牢固、耐久可靠，以保证变压器的稳定运行。同时，还需保持变压器周围的环境整洁，避免杂物积聚。

2.操作时的注意事项：在操作干式变压器时，必须戴上绝缘手套，严禁用湿手进行操作，以防触电。同时，禁止将任何金属物品接触变压器绝缘表面，以免造成短路和电弧。

3.发现异常情况时的处理：如果发现干式变压器出现异味、异常声响、温度过高等情况，应立即停止使用，并通知专业人员进行检修。同时，不得私自拆卸变压器外壳，以免造成安全事故。

4.清洁和维护：定期清洁干式变压器的表面，防止灰尘和杂物积聚对散热产生影响。同时，定期检查风扇、绝缘材料和连接部件的状况，发现问题及时处理。

5.防雷措施：为保证变压器的安全运行，应安装避雷装置并接地，并定期检查避雷装置和接地装置的连接情况，确保其完好有效。

6.爆炸防护措施：干式变压器在运行时，由于电流、电压等原因，有可能发生火花或电弧，因此必须保持周围环境干燥，远离易燃易爆物质。特别是在变压器附近严禁进行焊接、切割等高温作业。

7.预防触电措施：为防止触电事故的发生，应确保变压器开关处于正确位置，以及绝缘阻力符合要求。操作变压器时，严禁用湿手接触变压器内部和外部的裸露导电部位。 8.安全检查和维修：定期进行变压器的安全检查和维修，包括检查电气连接是否牢固、散热器是否清洁、温度是否正常等，并及时修复或更换发现的故障部件，以确保变压器的正常运行。

综上所述，干式变压器的安全操作规程包括安装前的准备、操作时的注意事项、发现异常情况时的处理、清洁和维护、防雷措施、爆炸防护措施、预防触电措施以及安全检查和维修等方面。只有严格遵守这些规程，才能确保干式变压器的安全运行，预防事故的发生。
