高低压配电柜基础知识

第 1 页 共 4 页

高低压配电柜安装要点有什么

（1）设备要求柜（盘）本体外观检查应无损伤及变形，油漆完整无损。柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。

安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。箱门接地应采用软铜编织线，专用接线端子。箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。

（2）作业条件配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。预埋管道及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。

（3）配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。

（4）基础型钢安装

1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面10mm.

2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。并做好防腐处理。

第 2 页 共 4 页 （5）配电柜（盘）安装

1）柜（盘）安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。成列柜（盘）各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。

2）挂墙式的配电箱可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。

3）安装配电箱应预埋套箱，安装后面板应与墙面平。

4）柜（盘）调整结束后，应用螺栓将柜体与基础型钢进行紧固。

5）柜（盘）接地：每台柜（盘）单独与基础型钢连接，可采用铜线将柜内PE排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。每扇柜门应分别用铜编织线与PE排可靠联结。

高低压配电柜安装标准

（1）设备要求

柜（盘）本体外观检查应无损伤及变形，油漆完整无损。柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。

安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。箱门接地应采用软铜编织线，专用接线端子。箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。

（2）作业条件

配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。预埋管道及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。

（3）配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。

（4）基础型钢安装

1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面10mm。

2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。并做好防腐处理。

（5）配电柜（盘）安装

1）柜（盘）安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。成列柜（盘）各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。

2）挂墙式的配电箱可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。

3）安装配电箱应预埋套箱，安装后面板应与墙面平。

4）柜（盘）调整结束后，应用螺栓将柜体与基础型钢进行紧固。

5）柜（盘）接地：每台柜（盘）单独与基础型钢连接，可采用铜线将柜内PE排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。每扇柜门应分别用铜编织线与PE排可靠联结。

6）柜（盘）顶与母线进行连接，注意应采用母线配套扳手按照要求进行紧固，接触面应涂中性凡士林。柜间母排连接时应注意母排是否距离其他器件或壳体太近，并注意相位正确。

高低压开关柜基本知识简介

1

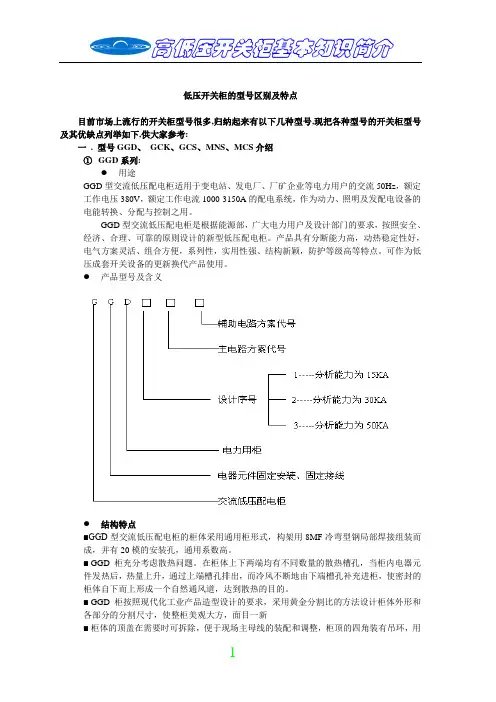

低压开关柜的型号区别及特点

目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:

一 . 型号GGD、 GCK、GCS、MNS、MCS介绍

① GGD系列:

 用途

GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

 产品型号及含义

 结构特点

■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新

■ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用高低压开关柜基本知识简介

2 于起吊和装运。

■ 柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

② GCK系列

 产品型号及含义

低压配电柜相关知识讲解

（1）按供电系统的要求分类

1）一级配电设备，统称为动力配电中心。它们集中安装在企业的变电站，把电能分配给不同地点的下级配电设备。这一级设备紧靠降压变压器，故电气参数要求较高，输出电路容量也较大。

2）二级配电设备，是动力配电柜和电动机控制中心的统称。动力配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。

3）末级配电设备总称为照明动力配电柜。它们远离供电中心，是分散的小容量配电设备。

（2）按结构特征和用途分类

1）固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。

3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。

4）动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。
