高、低压配电柜基础知识
高、低压配电柜知识问答
1. 什么是 TT 、 IN 、 IT 系统？
答：TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称 TT 系统。TN 方式是将电气设备的金属外壳及工作零线相接的保护系统，称作接零保护系统，用 TN 表示。IT 方式是电源侧没有工作接地，或经过高阻抗接地。负载侧电气设备进行接地保护的保护系统。
2.
我国电网的标准频率是多少？
答：为50Hz，又叫工频。
3. 电力负荷的分级 ？
答：一级负荷：中断供电将造成人身伤亡者；或政治、经济上将造成重大损者。二级负荷：二级负荷为中断供电将在政治、经济上造成较大损失者，三级负荷：三级负荷为一般的电力负荷。
4.
什么是电弧?
答：电弧是电气设备运行中产生的一种物理现象,其特点是光亮很强温度很高。
5. 什么是变电所？
答：是担负着从电力系统接受电能，经过变压（升压或降压），然后再配电的任务的供电枢纽。
6.
什么是相电压、相电流？线电压、线电流？
答：在三相四线电路中 相线及中线的电压为相电压；任意两相线间的电压为线电压；线电压是相电压的√3倍。流过各相负载的电流为高、低压配电柜基础知识
相电流；流过相线中的电流为线电流。
7.
变压器在电力系统中主要作用是什么？
答：主要作用是变换电压，以利于功率的传输。在同一段线路上,传送相同的功率,
电压经升压变压器升压后，线路传输的电流减小,可以减少线路损耗，提高送电经济性，达到远距离送电的目的，而降压则能满足各级使用电压的用户需要。
8. 变压器各主要参数是什么？
答：（ 1 ）额定电压；（ 2 ）额定电流；（
3 ）额定容量；（ 4 ）空载电流；（ 5 ）空载损耗；（ 6 ）短路损耗；（ 7
）阻抗电压；（ 8 ）绕组连接图、相量图及连接组标号。
9. 什么叫短路电流的热效应？
答： 在电路发生短路时，极大的短路电流将使导体温度迅速升高，称之为短路电流的热效应。
高低压配电柜知识点总结
一、高低压配电柜的基本概念
1. 高低压配电柜是指用于配电系统的设备，用于将电力输入进行分配和控制，保证电能正常供给各个电气设备。
2. 高低压配电柜一般包括高压配电柜和低压配电柜两个部分，用于处理不同电压等级的电能分配和控制。
3. 高低压配电柜的设计、制造和安装需要遵循相关电气安全标准和规范，确保其安全可靠、性能稳定。
二、高低压配电柜的主要构成
1. 高低压配电柜通常由外壳、断路器、接触器、过载保护装置、控制装置、仪表等组成，不同型号和用途的配电柜在构成上可能会有所不同。
2. 外壳：用于安装和固定配电柜内部的各种电气设备，同时起到保护作用，确保操作人员的安全。
3. 断路器：用于控制和保护电路的开关设备，一般根据电压等级和负载电流不同，选择对应的断路器进行安装。
4. 接触器：用于控制电机或其他电器设备的开关装置，通常需要根据负载情况选择合适的接触器型号。
5. 过载保护装置：用于保护电气设备不受过载电流损坏，通常用热继电器或电子过载保护器实现。
6. 控制装置：用于配电柜的操作和控制，通常包括按钮、指示灯、继电器等设备。
7. 仪表：用于监测和显示电路状态和参数，帮助操作人员进行实时监控和调节。
三、高低压配电柜的重要性
1. 高低压配电柜是电气系统中的关键设备，直接关系到电能的分配和控制，一旦出现故障可能影响整个电气设备的正常运行。
2. 高低压配电柜的性能稳定和安全可靠对于工业生产和日常生活都至关重要，一旦发生故障可能给人员和设备带来极大的危害和损失。
3. 高低压配电柜的合理设计和正确使用对于提高电气设备的工作效率和延长设备寿命具有重要意义。
四、高低压配电柜的安装和维护 1. 高低压配电柜的安装需要遵循相关标准和规范，确保安装位置合理、绝缘良好、接地稳固，同时保证通风散热和操作维护的便利。
2. 高低压配电柜的维护包括定期检查、清洁、紧固、润滑等工作，确保设备的正常运行和延长使用寿命。
精心整理

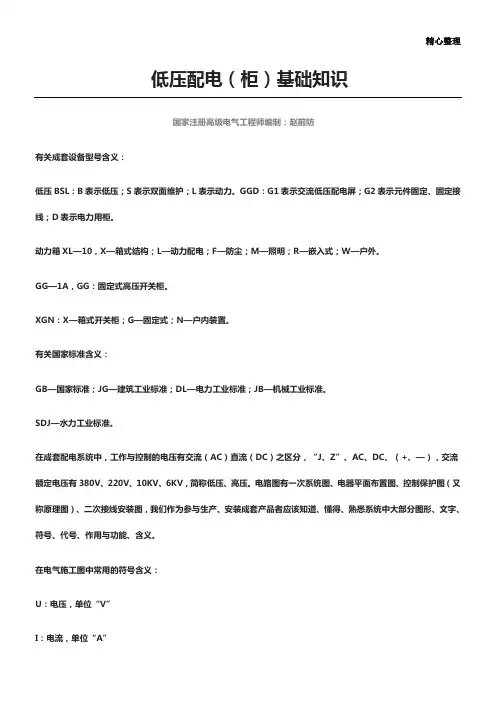

低压配电（柜）基础知识
国家注册高级电气工程师编制：赵前防
有关成套设备型号含义：
低压BSL：B表示低压；S表示双面维护；L表示动力。GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。
动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。
GG—1A，GG：固定式高压开关柜。
XGN：X—箱式开关柜；G—固定式；N—户内装置。
有关国家标准含义：
GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。
SDJ—水力工业标准。
在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。
在电气施工图中常用的符号含义：
U：电压，单位“V”
I：电流，单位“A” 精心整理
R：电阻，单位“Ω”
U：额定电压
UE：额定工作电压
UI：额定绝缘电压
UC：额定辅助电路电压
IE：额定工作电流
I：电流瞬时值
ICW：额定短时耐变电流
COSΦ：功率因素
AC：交流
DC：直流
IP：外壳防护等级
PE：保护导体
N：中性导体
PEN：接地的中性导体
安全工作电压：50V
安全工作电流：30MA 精心整理
安全工作电阻：1700Ω
安全色标及常用的按钮、指示灯、导线颜色：
成套基础知识：
1、什么叫额定电压？
设备所标的并与电力系统某些有关运行特性的相间电压的有效值。
2、什么叫相间额定工作电压？
在规定条件下，保证电器正常工作的电压值。
3、什么叫额定绝缘电压？
在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。

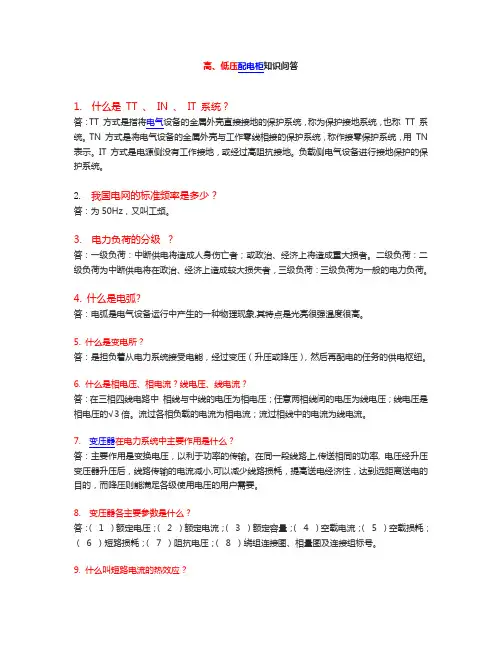

高、低压配电柜知识问答
1. 什么是 TT 、 IN 、 IT 系统？
答：TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称 TT 系统。TN 方式是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用 TN
表示。IT 方式是电源侧没有工作接地，或经过高阻抗接地。负载侧电气设备进行接地保护的保护系统。
2.
我国电网的标准频率是多少？
答：为50Hz，又叫工频。
3. 电力负荷的分级 ？
答：一级负荷：中断供电将造成人身伤亡者；或政治、经济上将造成重大损者。二级负荷：二级负荷为中断供电将在政治、经济上造成较大损失者，三级负荷：三级负荷为一般的电力负荷。
4. 什么是电弧?
答：电弧是电气设备运行中产生的一种物理现象,其特点是光亮很强温度很高。
5. 什么是变电所？
答：是担负着从电力系统接受电能，经过变压（升压或降压），然后再配电的任务的供电枢纽。
6. 什么是相电压、相电流？线电压、线电流？
答：在三相四线电路中 相线与中线的电压为相电压；任意两相线间的电压为线电压；线电压是相电压的√3倍。流过各相负载的电流为相电流；流过相线中的电流为线电流。
7. 变压器在电力系统中主要作用是什么？
答：主要作用是变换电压，以利于功率的传输。在同一段线路上,传送相同的功率, 电压经升压变压器升压后，线路传输的电流减小,可以减少线路损耗，提高送电经济性，达到远距离送电的目的，而降压则能满足各级使用电压的用户需要。
8.
变压器各主要参数是什么？
答：（ 1 ）额定电压；（ 2 ）额定电流；（ 3 ）额定容量；（ 4 ）空载电流；（ 5 ）空载损耗；（ 6 ）短路损耗；（ 7 ）阻抗电压；（ 8 ）绕组连接图、相量图及连接组标号。
9. 什么叫短路电流的热效应？ 答： 在电路发生短路时，极大的短路电流将使导体温度迅速升高，称之为短路电流的热效应。
