静电消除器的工作原理

ESD标准培训资料

目录•ESD基础知识

•ESD标准概述

•ESD防护措施与设备

•生产现场ESD管理实践

•检测方法与仪器介绍

•

总结与展望

01

ESD基础知识

指具有不同静电电位的物体互相靠近或直接接触引起的电荷转

移现象。ESD（静电放电）定义

可导致电子设备性能下降、损坏或引发火灾等安全事故。ESD

危害ESD定义及危害物质接触、摩擦、分离等过程使得

物体表面电荷不平衡，从而产生静

电。静电产生原理

高电压、低电量、易产生和积累、

放电迅速且难以控制。

静电特性静电产生原理与特性

人体静电现象

人体在日常活动中，如行走、穿衣等，都会产生静电，且人体静电电压可高达

数千伏。

人体静电影响

人体静电放电（ESD）可导致电子设备损坏或性能下降，同时也会对人体造成

电击危害。因此，在电子制造、维修等领域，必须采取防静电措施，如穿戴防

静电服装、使用防静电工具和设备等。人体静电现象及影响

02

ESD标准概述国际电工委员会（IEC）制定的ESD标

准，是全球范围内广泛认可的ESD防

护和测试标准。

中国电子技术标准化研究院（CESI）制

定的ESD标准，结合国内实际情况，对

ESD

防护和测试提出了具体要求。国际与国内ESD标准简介

国内ESD标准国际ESD标准ESD标准分类

包括ESD防护设计、ESD测试方法、ESD防护器件、ESD标识等多个方面。

ESD标准内容

涵盖了静电放电的基本概念、静电放电的危害、静电放电的防护措施、静电放电的

测试方法等。ESD标准分类与内容静电防护设计

静电测试与评估静电防护器件选用

静电标识与管理ESD标准在工业生产中应用

指导电子设备和系统的静电防护

设计，确保产品符合ESD防护要

求。指导静电防护器件的选用和配置，

提高产品的静电防护能力。

提供静电放电测试和评估的方法，

确保产品在生产和使用过程中能

够抵御静电放电的危害。规范静电标识的使用和管理，提

高生产现场的静电防护意识。

03

ESD防护措施与设备

通过接地系统将静电电荷导入大地，避免静电积累。

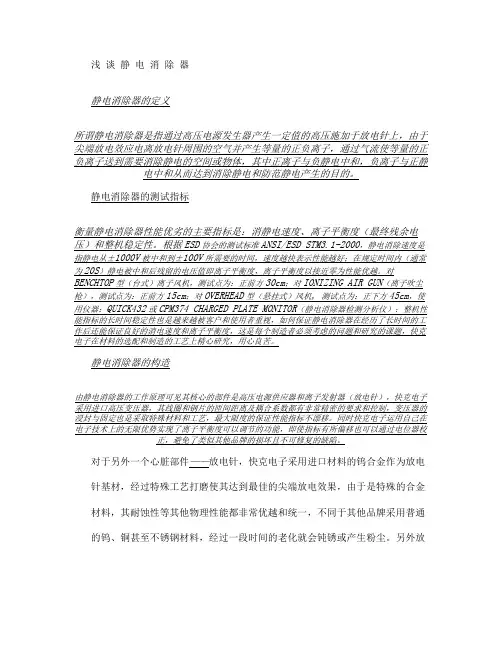

浅 谈 静 电 消 除 器

静电消除器的定义

所谓静电消除器是指通过高压电源发生器产生一定值的高压施加于放电针上，由于尖端放电效应电离放电针周围的空气并产生等量的正负离子，通过气流使等量的正负离子送到需要消除静电的空间或物体，其中正离子与负静电中和，负离子与正静电中和从而达到消除静电和防范静电产生的目的。

静电消除器的测试指标

衡量静电消除器性能优劣的主要指标是：消静电速度、离子平衡度（最终残余电压）和整机稳定性。根据ESD协会的测试标准ANSI/ESD STM3.1-2000，静电消除速度是指静电从±1000V被中和到±100V所需要的时间，速度越快表示性能越好；在规定时间内（通常为20S）静电被中和后残留的电压值即离子平衡度，离子平衡度以接近零为性能优越。对BENCHTOP型（台式）离子风机，测试点为：正前方30cm；对IONIZING AIR GUN（离子吹尘枪），测试点为：正前方15cm；对OVERHEAD型（悬挂式）风机, 测试点为：正下方45cm，使用仪器：QUICK432或CPM374 CHARGED PLATE MONITOR（静电消除器检测分析仪）；整机性能指标的长时间稳定性也是越来越被客户和使用者重视，如何保证静电消除器在经历了长时间的工作后还能保证良好的消电速度和离子平衡度，这是每个制造者必须考虑的问题和研究的课题，快克电子在材料的选配和制造的工艺上精心研究，用心良苦。

静电消除器的构造

由静电消除器的工作原理可见其核心的部件是高压电源供应器和离子发射器（放电针），快克电子采用进口高压变压器，其线圈和钢片的匝间距离及耦合系数都有非常精密的要求和控制，变压器的浸封与固定也是采取特殊材料和工艺，最大限度的保证性能指标不漂移。同时快克电子运用自己在电子技术上的无限优势实现了离子平衡度可以调节的功能，即使指标有所偏移也可以通过电位器校正，避免了类似其他品牌的损坏且不可修复的缺陷。

- 1 - 地面防静电处理方法

静电是指由于物体带电而产生的电荷积累现象，当电荷量积累到一定程度时，会引起电火花放电，造成损坏或者危险。在工业生产、医疗设备、电子仪器等领域，静电问题尤为突出。因此，地面防静电处理方法的研究与应用，对于保障生产安全和设备稳定性具有重要意义。

一、地面防静电的原理

地面防静电的基本原理是通过将物体接地，使其与地面保持同一电位，从而使静电荷得到释放，避免电荷积累造成的危害。在实际应用中，地面防静电处理主要分为以下几种方式：

1.接地处理

接地处理是最常见的防静电方式，其原理是将物体通过导体与地面相连，使其与地面保持同一电位。接地处理通常采用铜线、铜板等导体材料，将其连接到地面的接地板上，以达到防静电的效果。接地处理适用于各种类型的设备和场所，如电子仪器、办公室、工厂车间等。

2.静电消除器处理

静电消除器是一种能够快速将物体上的静电荷释放的装置。其原理是通过高压电场的作用，使静电荷在瞬间被释放，从而达到防静电的效果。静电消除器通常采用电离子发生器、电晕放电器等装置，适用于高压、高温、高湿等环境下的防静电处理。

3.防静电地板处理 - 2 - 防静电地板是一种特殊的地板材料，其表面具有导电性能，能够有效地将静电荷释放到地面上。防静电地板通常采用导电性塑料、金属或者涂层材料制成，能够有效地防止静电的积累和放电。防静电地板适用于电子仪器、无尘车间、医院等场所。

二、地面防静电处理的应用

地面防静电处理在工业生产、医疗设备、电子仪器等领域都有广泛的应用。在电子仪器制造领域，静电问题极为突出，如不进行地面防静电处理，会严重影响仪器的性能和稳定性。在医疗设备领域，静电问题也是一大难题，如手术室、ICU等场所，静电放电会对医疗设备造成严重的影响，甚至危及患者生命安全。在工业生产领域，静电问题也是一大难题，如印刷、涂装、塑料加工等行业，静电放电会对产品质量和生产效率造成严重的影响。

静电消除器原理

静电消除器是一种用于消除静电的装置，它可以有效地降低或完全消除物体表面的静电。静电消除器的原理是利用一些特定的物理和化学过程来中和或排除物体表面的静电荷，从而达到消除静电的效果。

首先，静电消除器利用了电离空气的原理。当物体表面带有静电荷时，周围的空气分子会受到电场的影响而发生电离，产生正负离子。这些离子会与物体表面的静电荷相互作用，中和或减少物体表面的静电荷，从而达到消除静电的目的。

其次，静电消除器还可以利用导电材料的原理。导电材料具有良好的导电性能，可以快速地将物体表面的静电荷传导到地面或其他物体上。通过使用导电材料制成的静电消除器，可以有效地将物体表面的静电荷排除，达到消除静电的效果。

此外，静电消除器还可以利用电场屏蔽的原理。当物体表面带有静电荷时，静电场会影响周围的物体和空气分子。通过设计合理的结构和材料，静电消除器可以将静电场屏蔽在物体表面之外，从而减少或消除物体表面的静电荷。

总的来说，静电消除器的原理是利用电离空气、导电材料和电场屏蔽等物理和化学过程来消除物体表面的静电。通过合理设计和使用静电消除器，可以有效地消除静电带来的不便和危险，保护人们和设备的安全。

静电消除器的应用领域非常广泛，包括电子产品制造、印刷包装、化工生产等行业。在这些行业中，静电消除器可以有效地解决静电带来的负面影响，提高生产效率和产品质量。

总之，静电消除器是一种利用物理和化学原理来消除静电的装置，它可以通过电离空气、导电材料和电场屏蔽等方式来消除物体表面的静电，应用领域广泛，效果显著。希望通过本文的介绍，读者对静电消除器的原理有了更深入的了解。
