电源滤波器基础知识介绍
电磁干扰（EMI）
能让设备、装置或系统性能下降的电磁信号就是电磁干扰（EMI）
随着电子技术的迅猛发展，电子设备、电磁设备、工业控制类设备得到大量的普及使用，电磁干扰（EMI）正变得日趋严重，他能直接引起周围的设备发生误动作、死机、性
能下降、使用寿命大大缩短等严重的问题。
电磁干扰总体上分为传导干扰、辐射干扰等几大部分，电源滤波器就是解决电子设备传导干扰问题的关键元件。传导干扰又分为共模干扰和差模干扰两种。如下图所示：
负载噪声源和电源网络的连接方式如图所示。电源与负载网络具有相线（L）、中线（N）和地线（E）, 故将电源线上EMI噪声分解为两部分：L与N为差模传导干扰IDM，L
（或N）与E为共模传导干扰ICM 。
电源滤波器基本技术参数
1 额定电压
是指电源滤波器在规定的电源工作频率下的工作电压
2 额定电流
是指在规定工作频率、工作电压下，环境温度在40℃时电源滤波器可通过的安全允许电流。电源滤波器允许通过的电路计算公式如下：
公式中，IN- - - - - - -标称额定电流
Θ- - - - - - -环境温度
3 泄漏电流
是指电源滤波器接入额定电压后，滤波器接地端到电源任一端的电流，测试原理如下：
注意：考虑到安全方面的因素，以及各国各行业不同的标准要求，本公司可以根据客户的要求设计满足漏电流需求的滤波器产品。
4， 测试电压
是指滤波器相与相之间，相与地之间的测试电压，
测试注意事项：
（1）测试方法：电压从零开始，以不超过150V/S的速度缓慢上升到测试电压，持续时间一分钟，滤波器不应出现打火、击穿、损坏等现象。
（2）本公司产品对测试电压一项出厂采取全检，客户在接受时切勿重复多次施加试验电压。
（3）测试结束时，务必将测试电压降至零，并对滤波器内部器件上的电压进行电阻器放电。
5，插入损耗
插入损耗代表了滤波器滤波效果的好坏，是由滤波器插入前后，电路终端所测得的电压取对数所得（单位dB），国际标准依据UL1283，在空载、50-50欧姆系统下测试。
通信电源基本知识
目录
一、通信电源概述............................................2
1. 通信电源的重要性......................................2
2. 通信电源的发展及现状..................................3
二、通信电源基础知识........................................5
1. 通信电源的分类........................................6
1.1 交流电源...........................................7
1.2 直流电源...........................................8
1.3 逆变电源...........................................9
1.4 其他电源类型......................................10
2. 通信电源的基本原理...................................12
2.1 电源的转换与传输..................................12
2.2 电源的稳压与保护..................................14
三、通信电源的关键技术.....................................15 1. 整流技术.............................................16
1.1 整流模块工作原理..................................17
通信电源基础知识和维护
第一章基础知识
第一节通信电源系统的组成
电信局(站)的电源系统由交流供电系统、直流供电系统和接地系统组成,其组成方框示
意图如下所示：
1、交流供电系统
交流供电系统由主用交流电源、备用交流电源、高压开关柜、电力降压变压器、低压配
电屏、低压电容器屏和交流调压稳压设备及连接馈线组成的供电总体。
主用交流电源均采用市电。为了防备市电停电,采用油机发电机等设备作为备用交流电
源。大中型电信局采用1OKV高压市电,经电力变压器降为380V/220V低压后,再供给整流器、
不间断电源设备(UPS)、通信设备、空调设备和建筑用电设备等。小型电信局(站)则一般采
用低压市电电源。
2、直流供电系统
在电信局（站）中，一般把交流市电或发电机产生的电力作为输入，经整流后向各种电
信设备和二次变换电源设备或装置提供直流电的电源称为直流电源。由整流设备、直流配电
设备、蓄电池组、直流变换器、机架电源设备和相关的配电线路组成的总体称为直流供电系
统。
目前高频开关整流器在技术上已经相当成熟，由于具有小型、轻量、高效、高功率因数
和高可靠性等显著优点。高频开关整流器机架的输出功率大,机架上装有监控模块,与计算机
相结合属于智能型电源设备。
阀控式密封铅酸蓄电池是一种在使用过程中无酸雾排出,不会污染环境和腐蚀设备,可
以和电信设备安装在一起,平时维护比较简便,体积较小,可以立放或卧放工作,蓄电池组可
以进行积木式安装,节省占用空间。
3、接地系统
为了实现各种电气设备的零电位点与大地有良好的电气连接,由埋入地中并直接与大地
接触的金属接地体(或钢筋混凝土建筑物基础组成的地网)引至各种电气设备零电位部位的
一切装置组成接地系统,即由接地体、接地引入线、接地汇集线和接地线组成。电信电源按
照接地系统的用途可分为工作接地、保护接地和防雷接地。按照安装方式可分为分设的接地
系统和合设的接地系统。
第二节通信设备对通信电源供电系统的要求
通信局（站）的电源维护以保证稳定、可靠、安全供电为其总技术要求，维护工作的基
第一章 通信电源综述
1

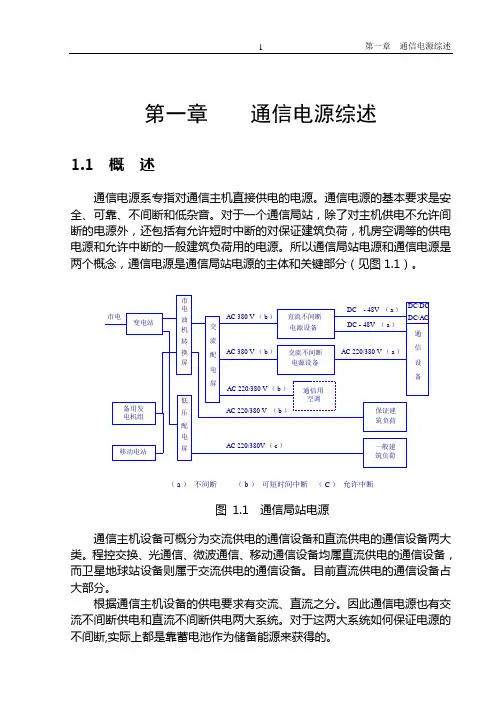

第一章 通信电源综述
1.1 概 述
通信电源系专指对通信主机直接供电的电源。通信电源的基本要求是安全、可靠、不间断和低杂音。对于一个通信局站，除了对主机供电不允许间断的电源外，还包括有允许短时中断的对保证建筑负荷，机房空调等的供电电源和允许中断的一般建筑负荷用的电源。所以通信局站电源和通信电源是两个概念，通信电源是通信局站电源的主体和关键部分（见图1.1）。
市电变电站备用发电机组移动电站市电油机转换屏低压配电屏交流配电屏AC 380 V（b）AC 380 V（b）AC 220/380 V（b）通信用空调交流不间断电源设备DC - 48V （a）DC - 48V （a）AC 220/380 V（a）DC/DCDC/AC通信设备保证建筑负荷一般建筑负荷AC 220/380 V （b）AC 220/380V（c）（a） 不间断（b） 可短时间中断（C） 允许中断直流不间断电源设备
图 1.1 通信局站电源
通信主机设备可概分为交流供电的通信设备和直流供电的通信设备两大类。程控交换、光通信、微波通信、移动通信设备均属直流供电的通信设备，而卫星地球站设备则属于交流供电的通信设备。目前直流供电的通信设备占大部分。
根据通信主机设备的供电要求有交流、直流之分。因此通信电源也有交流不间断供电和直流不间断供电两大系统。对于这两大系统如何保证电源的不间断,实际上都是靠蓄电池作为储备能源来获得的。 第一章 通信电源综述
2
交流不间断供电系统的供电方案有多种多样，典型的有单一式带旁路开关的方案及并联冗余供电方案（见图1.2）。但不论哪种交流不间断供电系统都包括由交流整流为直流，再由直流逆变为交流两个环节的转变，这将影响系统的效率及可靠性，并且交流的并联冗余技术及旁路技术也要相对复杂些，所以这也是目前通信设备及供电电源还是以直流不间断供电为主的原因。
图 1.2 交流不间断电源系统
