路由协议与交换技术实验指导书

实验目的

本实验旨在使学生掌握路由协议与交换技术的基本概念、原理和实现方法，通过实践操作，加深对路由协议和交换技术的理解，并提高解决实际网络问题的能力。

实验环境

• 模拟器软件：GNS3、Packet Tracer等

• 操作系统：Windows、Linux或者macOS

• 实验设备：至少两台路由器、至少两台交换机、一台主机等

实验内容

1. 路由协议实验

– 实验1：使用静态路由配置实验

1. 搭建实验网络拓扑

2. 在各个路由器上配置静态路由

3. 验证静态路由配置是否生效

– 实验2：使用RIP协议实验 未知驱动探索，专注成就专业

2

1. 搭建实验网络拓扑

2. 在各个路由器上配置RIP协议

3. 验证RIP协议配置是否生效

– 实验3：使用OSPF协议实验

1. 搭建实验网络拓扑

2. 在各个路由器上配置OSPF协议

3. 验证OSPF协议配置是否生效

2. 交换技术实验

– 实验4：VLAN实验

1. 搭建实验网络拓扑

2. 配置VLAN及端口划分

3. 验证VLAN配置是否生效

– 实验5：交换机间链路聚合实验

1. 搭建实验网络拓扑

2. 配置交换机间链路聚合

3. 验证链路聚合是否配置成功 未知驱动探索，专注成就专业

3

– 实验6：交换机堆叠实验

1. 搭建实验网络拓扑

2. 配置交换机堆叠

3. 验证交换机堆叠配置是否成功

3. 综合实验

– 实验7：路由协议与交换技术实战

1. 搭建实验网络拓扑

2. 配置路由协议和交换技术

3. 解决实际网络问题

实验步骤

实验步骤1：使用静态路由配置实验

1. 搭建实验网络拓扑

– 参照实验指导书提供的网络拓扑图，使用模拟器软件搭建实验环境。

2. 在各个路由器上配置静态路由

– 通过命令行或图形界面工具，配置路由器的静态路由表。 未知驱动探索，专注成就专业

4

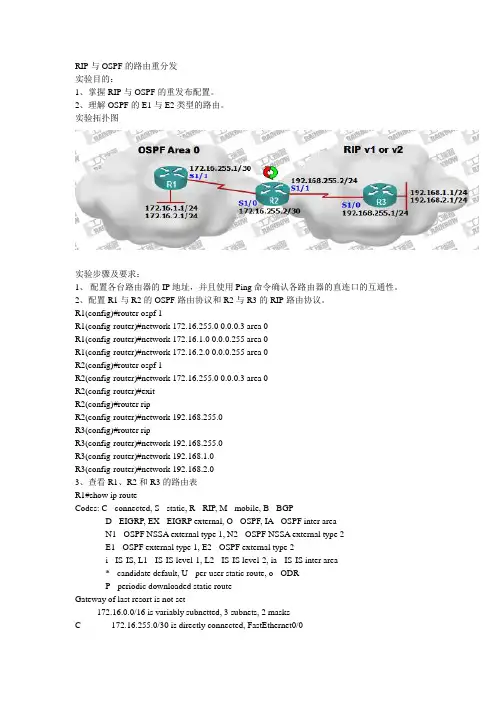

RIP与OSPF的路由重分发

实验目的：

1、掌握RIP与OSPF的重发布配置。

2、理解OSPF的E1与E2类型的路由。

实验拓扑图

实验步骤及要求：

1、 配置各台路由器的IP地址，并且使用Ping命令确认各路由器的直连口的互通性。

2、配置R1与R2的OSPF路由协议和R2与R3的RIP路由协议。

R1(config)#router ospf 1

R1(config-router)#network 172.16.255.0 0.0.0.3 area 0

R1(config-router)#network 172.16.1.0 0.0.0.255 area 0

R1(config-router)#network 172.16.2.0 0.0.0.255 area 0

R2(config)#router ospf 1

R2(config-router)#network 172.16.255.0 0.0.0.3 area 0

R2(config-router)#exit

R2(config)#router rip

R2(config-router)#network 192.168.255.0

R3(config)#router rip

R3(config-router)#network 192.168.255.0

R3(config-router)#network 192.168.1.0

R3(config-router)#network 192.168.2.0

3、查看R1、R2和R3的路由表

R1#show ip route

Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP

D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

第 1 页 共 3 页 实验五：OSPF动态路由的配置

实验介绍：

本实验所用的设备为：三台带有2个S0口和一个E0口的路由器，三台PC

实验目的：

灵活掌握OSPF的动态路由的配置。

R1 E0:192.168.3.1 S0:192.168.1.1

R2 E0:192.168.4.1 S1:192.168.1.2 S0:192.168.2.1

R3 E0:192.168.5.1 S1:192.168.2.2

实验步骤：

1. R1上的配置：

Router>

Router>enable

Router#conf t

Router(config)#hostname R1

r1(config)#interface Ethernet 0

r1(config-if)#ip address 192.168.3.1 255.255.255.0

r1(config-if)#no shutdown

r1(config-if)#exit

r1(config)#interface s0

r1(config-if)#ip address 192.168.1.1 255.255.255.0

r1(config-if)#no shutdown

r1(config-if)#clock rate 64000

r1(config-if)#band 64

r1(config-if)#no shutdown 第 2 页 共 3 页 r1(config-if)#exit

r1(config)#router OSPF 100

r1(config-router)#network 192.168.3.0 0.0.0.255 area 0

r1(config-router)# network 192.168.1.0 0.0.0.255 area 0

2. R2上的配置：

Router>

Router>en

实验6-1：配置基本的路由重分布

【实验目的】：

在本次实验中，在本次实验中，你将重分路RIPV2到OSPF协议，并且在RIPv2路由器提供缺省路由。

在完成本次实验之后，你需要完成下列任务：

• 在不同的路由协议之间重分布路由信息。

【实验拓扑】：

注意：图中x为所在机架编号，y为路由器编号。

【实验帮助】：

如果出现任何问题，可以向在值的辅导老师提出并请求提供帮助。

【命令列表】： 命令 描述

(config-router)#default-information

originate 在RIP域内发布缺省路由

(config)#ip route 0.0.0.0 0.0.0.0

172.31.xx.4 创建一条静态路由

(config-router)#no auto-summary 在类路由边界关闭自动汇总功能

(config-router)#redistribute rip subnets 重分布RIP v2到OSPF。这个subnets关键字要求传

送子网路由到OSPF域中。

(config-router)#version 2 运行RIP v2

【任务一】：配置路由协议。

实验过程：

第一步：你的导师已经把BBR2放置到OSPF区域0。

请配置边界路由器和内部路由器为下列情形：

边界路由器PxR1和PxR2运行OSPF和RIPv2两种路由协议。

在边界路由器上，放置s0接口到OSPF区域0。

因为BBR2是配置为点对多点接口，配置边界路由器的s0接口为点对多点网络类型。

内部路由器仅配置RIPv2。

你的显示应该如下列所示：

在边界路由器上：

在内部路由器上：

第二步：显示两个边界路由器的路由表。验证两个边界路由器是学习到了OSPF和RIPv2的路由。在RIPv2

的路由器到你的路由器，那一个是最高RIP跳计数？

【任务二】：配置基本重分布

实验过程：

第一步：配置边界路由器传输缺省路由到RIPv2。记住：为了让其它RIPv2的路由器学习到缺省路由，RIPv2
