路由协议RIP和OSPF

路由协议是计算机网络中用于决定数据包从源主机到目的主机的路径的一种机制。RIP（Routing Information Protocol）和OSPF（Open

Shortest Path First）是两种常用的路由协议。本文将详细介绍RIP和OSPF协议的特点、工作原理以及各自的优缺点。

RIP是一种距离矢量路由协议，其最初用于IPv4网络，后来扩展到支持IPv6、RIP协议通过交换路由表信息来决定数据包的传输路径。RIP使用Hop Count（跃点数）作为度量标准，即每个路由器将数据包发送到目标网络所需经过的路由器数量。RIP用于小型网络，其操作简单，实施容易。RIP的最大跳数默认为15，超过这个跳数的路由将被认为无效。RIP协议采用分散式的路由算法，每个路由器都独立地计算路径和更新路由表，然后将更新的路由表信息广播给邻居。RIP协议使用了刷新时间（30秒）和失效时间（180秒）来更新和删除路由表项。

RIP协议的优点是实施简单、开销低，并且适用于小型网络。然而，RIP协议也有一些缺点。首先，RIP协议的最大跳数限制导致其适用范围受限，不能应用于大型网络。其次，RIP的收敛时间较长，当网络拓扑发生变化时，RIP需要较长的时间来更新路由信息，可能会造成数据包丢失或延迟。此外，RIP协议只考虑跳数作为路由度量标准，忽略了其他因素，如带宽和延迟，导致不够灵活。

相比之下，OSPF是一种链路状态路由协议，用于在大型复杂网络中找到最短路径。OSPF使用Dijkstra算法来计算最短路径，并将其存储在一个链路状态数据库中。OSPF协议需要大量的计算和内存资源来维护链路状态数据库，并使用Hello消息来检测邻居路由器。OSPF协议将网络划分为区域，其中每个区域中的路由器都有一个完整的链路状态数据库，而不需要了解区域外的网络拓扑。OSPF协议使用开销（Cost）作为路径选择的度量标准，开销通常与链路带宽相关。

OSPF协议的优点是适用于大型网络，具有较快的收敛时间、灵活的路由选择和较高的可扩展性。OSPF可以根据网络拓扑的变化快速更新路由信息，并根据设定的路径权重选择最佳路径。此外，OSPF协议支持VLSM（Variable Length Subnet Mask）和路由汇总，可以更有效地利用IP地址空间和减少路由表的大小。

然而，OSPF协议的实施较为复杂，需要更多的配置和管理工作。此外，OSPF协议的链路状态数据库消息会消耗大量的网络带宽和计算资源，对网络性能有一定的影响。因此，在小型网络中使用OSPF并不划算，而且可能会导致不必要的开销。

综上所述，RIP和OSPF是两种常用的路由协议，各自适用于不同规模和要求的网络环境。RIP适用于小型网络，实施简单，开销低，但对于大型网络来说不够灵活且收敛时间较长。OSPF适用于大型网络，具有较快的收敛时间和较高的可扩展性，但需要更多的计算和内存资源，并且配置和管理较为复杂。在实际应用中，需要根据实际需求和网络规模选择合适的路由协议。

合集下载

rip路由协议

rip路由协议

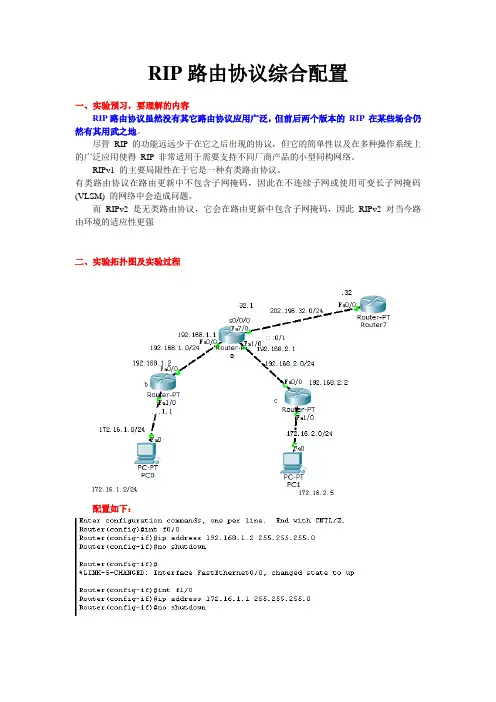

RIP路由协议综合配置

一、实验预习，要理解的内容

RIP路由协议虽然没有其它路由协议应用广泛，但前后两个版本的 RIP 在某些场合仍然有其用武之地。

尽管 RIP 的功能远远少于在它之后出现的协议，但它的简单性以及在多种操作系统上的广泛应用使得 RIP 非常适用于需要支持不同厂商产品的小型同构网络。

RIPv1 的主要局限性在于它是一种有类路由协议。

有类路由协议在路由更新中不包含子网掩码，因此在不连续子网或使用可变长子网掩码

(VLSM) 的网络中会造成问题。

而 RIPv2 是无类路由协议，它会在路由更新中包含子网掩码，因此 RIPv2 对当今路由环境的适应性更强

二、实验拓扑图及实验过程

配置如下：

同样的道理 为其它的路由器 端口分配好地址

为了节省时间，在conf 中。用图形界面配置好如下：

下一步为每一个路由器宣告 网络：

其中要了解：

 a(config)#ip route 0.0.0.0 0.0.0.0 202.196.32.2 //默认路由的配置

 a(config-router)#default-information originate //默认路由的动态传播

a(config)#ip route 0.0.0.0 0.0.0.0 202.196.32.2

这个要分为两段来看,

0.0.0.0 0.0.0.0表示的是将本路由上所有的IP (0.0.0.0表示的是所有的IP

第二个0.0.0.0表示所有的子网) 202.196.32.2表示下一跳的地址,就是与之相连的另一台路由器的网关.

三、测试

在路由器a 进行ping 主机 pc0

发现去往17.16.1.2的包丢失5个，原因在于A上面去往172.16.0.0/16存在等价的2条，经过192.168.1.2一跳的成功返回，而去往192.168.2.2一跳的是失败的。形成原因在于

ospf路由器类型

ospf路由器类型

OSPF路由器根据在AS 中的不同位置，可以分为以下四类：

1. 区域内路由器（Internal Routers）

该类路由器的所有接口都属于同一个OSPF 区域。

2. 区域边界路由器ABR（Area Border Routers）

该类路由器可以同时属于两个以上的区域，但其中一个必须是骨干区域。ABR 用来连接骨干区域和非骨干区域，它与骨干区域之间既可以是物理连接，也可以是逻辑上的连接。

3. 骨干路由器（Backbone Routers)

该类路由器至少有一个接口属于骨干区域。因此，所有的ABR 和位于Area0 的内部路由器都是骨干路由器。

4. 自治系统边界路由器ASBR（AS Boundary Routers）

与其他AS 交换路由信息的路由器称为ASBR。ASBR 并不一定位于AS 的边界，它可能是区域内路由器，也可能是ABR。只要一台OSPF 路由器引入了外部路由的信息，它就成为ASBR。

关于路由协议OSPF

关于路由协议OSPF

关于路由选择协议OSPF协议的认识

关于对路由协议的认识，我们首先要从根本上了解什么是路由协议，路由协议的作用有哪些？在计算机网络的网络层所使用的设备叫做路由器，而路由协议就是路由器在源IP数据包发送给目的地址时所预先规定的规则和标准，路由选择协议就是运行在路由器上，起着进行路径选择的功能。对于路由选择的核心就是路由算法，路由算法应具有算法必须是正确和完整的、算法在计算上应简单、算法应适应通信量和网络拓补的变化、算法应具有稳定性、算法应是公平的、算法是最佳的等特点。

由于目前的网络规模非常大，并且许多单位不愿意外界了解本单位内部网络的布局细节和本部门所采用的路由选择协议，所以需要使用分层次路由选择协议，因此因特网把整个互联网分成了许多较小的自治系统AS，由此路由协议分成两大类（1）AS内部的内部网关协议IGP（2）AS之间的外部网关协议EGP（注：由于历史原因许多有关TCP/IP的文献把网络层所使用的路由器称为网关）。而内部路由器协议又具体分为RIP和OSPF协议。接下来了解我们的核心内容：关于OSPF的认识。

在因特网标准协议【RFC 2328】中这样规定：OSPF is a link state

routing protocol. Such protocols are also referred to in the literature as

SPF-based or distributed-database protocols.它的意思就是OSPF是一种链路状态路由协议，这样的协议在文献中也称为基于SPF或分布式数据库协议。所以国人翻译过来OSPF就是开放最短路径优先协议，之前内部路由协议使用的是RIP，由于RIP协议存在着好消息传播的快，而坏消息传播的慢的特点，在RIP协议下，若网络出现故障，往往路由信息交换需要较长的时间。针对此缺点，在1989年开发出了OSPF协。

一OSPF协议的主要特点

OSPF路由协议详解二

OSPF路由协议详解二

五.多区域OSPF特性

.骨干区域：起到了让其他非骨干区域能够知道别的区域的网络情况的作用。也就是说，所有非骨干区域的路由信息都要流经骨干区域。

.虚拟链路：是一个通过非骨干区域到骨干区域的链路。

使用目的：

连接一个非骨干区域到一个骨干区域通过一个非骨干区域

通过一个非骨干区，连接分开的两个骨干区部分

规则：

必须在两个ABR之间进行配置

虚链路通过的区域作为传输区域，必须有完整的路由信息

中间传输区不能是存根区

六.区域的Link State报文类型：

. Router LSA

由区域内所有的路由器产生的，并且只能在本个区域泛洪广播。

. Network LSA

由区域内的DR或BDR路由器产生的，报文包括DR和BDR连接的路由器的链路信息。

. Network Summary LSA

由ABR产生的，可以通知本区域内的路由器通往区域外的路由信息;同时可以发送通往相同自治区不同区域的默认路由;把本区域的路由发送到骨干区域，如果有两个到相同目的地的路径，只会把最低cost的路由发送出去;

. ASBR Summary LSA

由ABR产生，但是它是一条主机路由，指向ASBR路由器地路由。

. Autonomous System External LSA

由ASBR产生，它告诉相同自治区的路由器通往外自治区的路径。

. NSSA External LSA

由ASBR产生，在NSSA区域中，当有一个路由器是ASBR时，不得不产生LSA 5报文，但是NSSA中不能有LSA 5报文，所有ASBR产生LSA 7报文，发给本区域的路由器。

七.OSPF Over Demand Circuits

是应用于有交换虚电路的链路中，当链路在是空闲的时候，它不会有虚电路的连接，只有在链路上有通信量的时候，才会建立虚电路。而OSPF的Hello，LSA报文是要每隔一段时间要发送一次，而Demand
