地坪漆材料

地下停车场地坪漆施工方案

建议：由于该地库现基础地面未达到地坪漆施工要求，建议做一层混凝土水泥密封固化剂，在此基础上做环氧树脂地坪，以达到坚固、美观、洁净的目的。

环氧树脂地坪漆施工工序：在此基础上，地面打磨（打磨原有地面，表面有毛孔使封固底漆能充分渗透，提高地面强度并使中涂层与地面结合紧密）→封固底漆一遍→环氧树脂砂浆层二遍→打磨→环氧树脂腻子二遍→环氧树脂面漆二遍→施划标志线及安装交通设施

一、基层地面要求：

1、水泥地面潮湿度要低于8%。

2、水泥地面的厚度必须≥5cm，混泥土强度≥C25,并且坚固不起砂。

3、地面上不可有油迹、水迹、油漆，如有，施工前清理干净。

二、基层地的清理及技术处理。

先将地面上的砂浆、砂尘、水泥翻沫及其他污染杂物清理干净。对地面上的裂缝进行修补，先用切割机将其切割成V字槽，然后刷上底漆，填上溶剂型的环氧砂浆，直到平整。待砂浆干燥后，用打磨机打磨，使地面平整。对起沙起鼓的地面将采取打磨清理，用专用环氧树脂涂刷破损面，增加混泥土强度和耐冲击，其达到混泥土C25要求，再用环氧中涂砂浆批刮，直至平整，待砂浆干燥后，用打磨机打磨平整，进一步对地面进行清理，吸尘，使地面干净无尘。

目的：使基地面干净无尘，增加附着力

三、水泥密封固化剂

滚涂混凝土密封固化剂：均匀涂于打磨处理后并清理干净的地面，约40分钟至一小时后，当表面变粘稠时用清水清洗整体基面，将明水全部清除，自然干燥24小时以上。

目的：为了混凝土密封固化剂更充分地渗入地面，进行更充分地反应，产生更多的硬质性物质

四、MS-DH8000溶剂型环氧树脂封固底漆层

1、由专职配料员将底漆主剂与固化漆按比例调合，并充分搅拌。在可使用时间内进行滚涂。

2、整体涂装施工完毕后待其固化，检查涂装漆膜效果，视情况对其未达到施工中涂工艺要求的区域进行补涂，达到中涂施工工艺要求。

目的：渗透地表，增加水泥地面的强度，增强附着力。

五、MS—ZBW溶剂型环氧中涂层施工

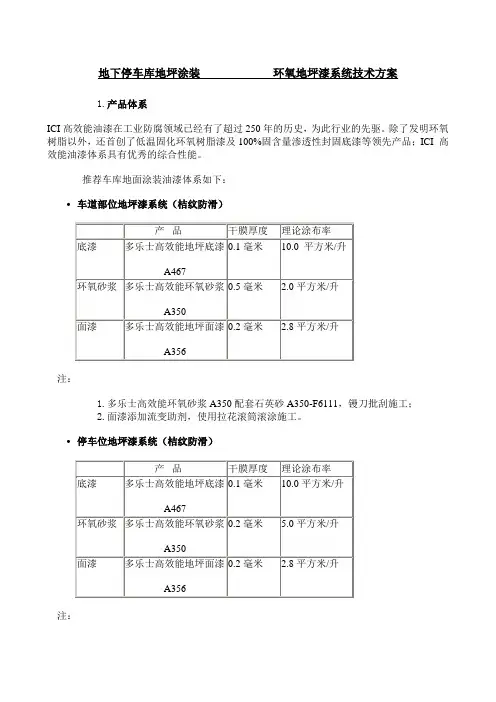

地下停车库地坪涂装

环氧地坪漆系统技术方案

1.产品体系

ICI高效能油漆在工业防腐领域已经有了超过250年的历史，为此行业的先驱。除了发明环氧树脂以外，还首创了低温固化环氧树脂漆及100%固含量渗透性封固底漆等领先产品；ICI 高效能油漆体系具有优秀的综合性能。

推荐车库地面涂装油漆体系如下：

 车道部位地坪漆系统（桔纹防滑）

产 品 干膜厚度 理论涂布率

底漆 多乐士高效能地坪底漆

A467 0.1毫米 10.0 平方米/升

环氧砂浆 多乐士高效能环氧砂浆

A350 0.5毫米 2.0平方米/升

面漆 多乐士高效能地坪面漆

A356 0.2毫米 2.8平方米/升

注：

1.多乐士高效能环氧砂浆A350配套石英砂A350-F6111，镘刀批刮施工；

2.面漆添加流变助剂，使用拉花滚筒滚涂施工。

 停车位地坪漆系统（桔纹防滑）

产 品 干膜厚度 理论涂布率

底漆 多乐士高效能地坪底漆

A467 0.1毫米 10.0平方米/升

环氧砂浆 多乐士高效能环氧砂浆

A350 0.2毫米 5.0平方米/升

面漆 多乐士高效能地坪面漆

A356 0.2毫米 2.8平方米/升

注： 1.多乐士高效能环氧砂浆A350配套石英砂A350-F6111，镘刀手工施工；

2.面漆添加流变助剂，使用拉花滚筒滚涂施工。

 坡道部位地坪漆系统（抛砂防滑）

产 品 干膜厚度 理论涂布率

底漆 多乐士高效能地坪底漆

A467 0.1毫米 10.0平方米/升

防滑层 多乐士高效能环氧自流平

A351 0.5毫米 2.0平方米/升

面漆 多乐士高效能地坪面漆

A356 0.2毫米 2.8平方米/升

注：

1.多乐士高效能环氧自流平A351配套石英砂A350-F6555，使用带齿镘刀手工批刮施工后，满抛石英砂F6555制作防滑基面；

一、地坪表面的处理施工方法

1、新竣工的工业地坪必须经过一定的养护后方可施工，约28天。

2、清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物。

3、彻底清除表面的油污，用克油王清洗剂处理。

4、清除积水，并使潮处彻底干燥。

5、表面的清洁需用无尘清扫机及大型吸尘器来完成。

6、平整的表面允许空隙为2～2.5mm，含水量在6％以下，PH值6～80。

7、地坪表面的打毛，需用无尘打磨机来完成，并用吸尘器彻底清洁。

8、对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮，实干后，打磨吸尘。

二、涂饰封闭涂料施工方法

1、在处理清洁、平整的砼表面，采用高压无气喷涂或辊涂，环氧封闭底涂料一道。

2、环氧封闭漆有很强的渗透性，在涂刷底漆时应加入一定量的稀释剂，使稀释后的底漆能渗入基层内部，增强涂层和基层的附着力，其涂布必须连续，不得间断，涂布量以表面刚好饱和为准。

3、局部漏涂可用刷子补涂，表面多余的底漆必须在下道工序施工前打磨处理好。

三、批刮批刮料施工方法

1、在实干(25℃，约4小时)以后的底漆表面采用两道批刮腻子的方法，以确保地坪的耐磨损、耐压性、碰撞、水、矿物油、酸碱溶液等性能，并调整地面平整度。

2、用100～200目的石英砂和环氧批刮料，作为第1道腻子，要充分搅拌均匀、刮平，此道主要用于增强地面的耐磨及抗压性能。

3、用砂袋式无尘滚动磨砂机打磨第1道腻子，并吸尘清洁。

4、用20-270目的石英砂和环氧批刮料，作为第1道腻子，要充分搅拌均匀、刮平，此道主要用于增强地面的耐磨及平整度。

5、用砂袋式无尘滚动磨砂机打磨第2道腻子，并吸尘清洁。

6、两道腻子实干以后，如有麻面、裂缝处应先进行修补，然后用平板砂光机进行打磨，使其平整，并吸尘清洁。

7、石英砂使用目数由现场工程师根据地面具体情况确定。

四、涂饰地坪中间层施工方法

1、在打磨、清洁后的腻子表面上(20℃，24小时)用环氧地坪涂料涂饰中间层，涂饰方法可用刷涂、批刮、高压无空气喷涂，大面积施工以高压无空气喷涂为最佳，喷涂压力为20～25Mpa。

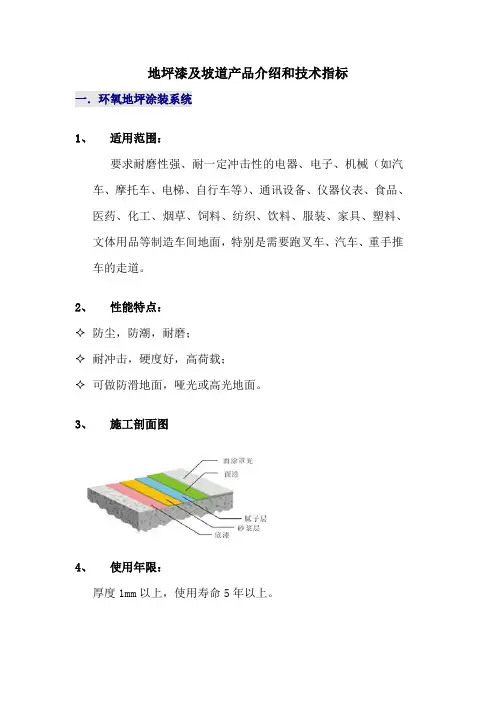

地坪漆及坡道产品介绍和技术指标

一．环氧地坪涂装系统

1、 适用范围：

要求耐磨性强、耐一定冲击性的电器、电子、机械（如汽车、摩托车、电梯、自行车等）、通讯设备、仪器仪表、食品、医药、化工、烟草、饲料、纺织、饮料、服装、家具、塑料、文体用品等制造车间地面，特别是需要跑叉车、汽车、重手推车的走道。

2、 性能特点：

 防尘，防潮，耐磨；

 耐冲击，硬度好，高荷载；

 可做防滑地面，哑光或高光地面。

3、 施工剖面图

4、 使用年限：

厚度1mm以上，使用寿命5年以上。

技术指标

项目 指标

干燥时间，h 表干 ≤4

实干 ≤24

粘接强度, MPa ≥2

邵氏硬度 ≥80

耐冲击性，Kg·cm 50通过

耐磨性（750g/500r，失重，g） ≤0.02

耐水性 48小时无变化

抗压强度, MPa ≥70

抗弯强度, MPa ≥6

拉伸硬度, MPa ≥7

耐30％盐水 7天无变化

耐10％硫酸 7天无变化

耐10％氢氧化钠 7天无变化

耐汽油，120# 7天无变化

地坪工艺材料 浙江朗歌

地坪及坡道施工方案

一、施工环氧地坪前期工作：

A. 测量施工地坪的表面含水率，应小于8%；

B. 测量施工环境的空气湿度，应小于75%；

C. 测量施工环境温度，应大于0℃；

D. 测量施工地坪的平整度；

E. 测量施工地坪的实际施工面积.

二、0.8MM环氧地坪施工工艺

1、底漆

用长毛滚筒蘸甲组分，满涂地坪；稍干后吸油量较大部分会有泛白现象，应补涂甲组分；

2、刮第一遍腻子

底漆干燥后，用甲组分：乙组分：270目石英粉=1：1：2（重量比）搅拌均匀后调成环氧腻子，用刮板满刮一遍，然后对部分有缺陷孔洞进行点补；

3、刮第二遍腻子

第一遍腻子干燥后，用甲组分：乙组分：325目滑石粉=1：1：2（重量比）搅拌均匀后调成环氧腻子，用刮板满刮一遍；

4、打磨、清洁

第二遍腻子干燥后，点补孔洞后用细砂皮纸整体打磨，彻底消除刀痕并吸尘；
