建筑工程-电气装置送电检测调试记录-填写范例

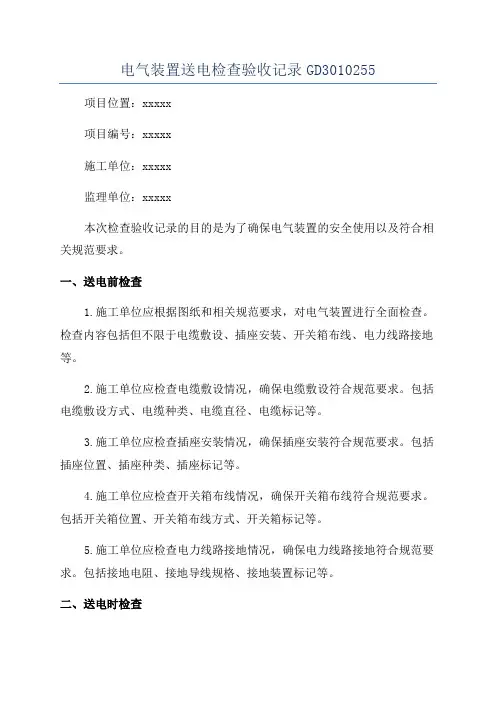

电气装置送电检查验收记录GD3010255项目位置：xxxxx项目编号：xxxxx施工单位：xxxxx监理单位：xxxxx本次检查验收记录的目的是为了确保电气装置的安全使用以及符合相关规范要求。

一、送电前检查1.施工单位应根据图纸和相关规范要求，对电气装置进行全面检查。

检查内容包括但不限于电缆敷设、插座安装、开关箱布线、电力线路接地等。

2.施工单位应检查电缆敷设情况，确保电缆敷设符合规范要求。

包括电缆敷设方式、电缆种类、电缆直径、电缆标记等。

3.施工单位应检查插座安装情况，确保插座安装符合规范要求。

包括插座位置、插座种类、插座标记等。

4.施工单位应检查开关箱布线情况，确保开关箱布线符合规范要求。

包括开关箱位置、开关箱布线方式、开关箱标记等。

5.施工单位应检查电力线路接地情况，确保电力线路接地符合规范要求。

包括接地电阻、接地导线规格、接地装置标记等。

二、送电时检查1.监理单位应检查施工单位在送电前所做的检查工作，并对其进行确认。

2.监理单位应全面检查电气装置的安全性能，包括但不限于电气设备的绝缘电阻、主接地电阻、漏电保护器的动作时间、断路器的跳闸电流等。

3.监理单位应检查电缆线路的电压降和电流负载，确保符合设计要求。

4.监理单位应检查电气设备的运行状态，包括但不限于断路器、接触器、照明设备等运行是否正常。

三、验收结论根据以上检查内容和实际情况，经过全面检查，电气装置符合相关规范要求，并具备安全使用的条件。

四、存在问题及整改意见1.对电缆敷设过程中暴露在外的电缆进行保护措施。

2.对插座进行标识，明确用途和供电功率。

3.对开关箱进行清理和整理，确保线路清晰、易于维护。

4.对电力线路进行接地电阻和接地导线的测量，确保符合规范要求。

五、验收意见经全面检查和整改，电气装置符合相关规范要求，可以进行投入使用。

六、附图附图为电气装置示意图，供参考。

施工单位：日期：监理单位：。

直流
电阻
（Ω）
定
子
A
/
/
转
子
/
/
B
/
/
/
/
C
/
/
/
/
试运记录
空载电流（A）
A
B
C
负载电流（A）
A
B
C
起动电流（A）
运行时间（H）
2006年月日时分到时分
电机温度（C°）
动力制动电阻（Ω）
/
起动形式
直接起动
结
论
备注
天气
晴
环境温度
测量时间
监理单位：
年月日
施工单位：
年月日
电气设备调试、试运转记录
编号：
单位工程
（建筑电气工程）电气设备调试、试验记录
电机试验记录（1#、2#日用泵）
单位工程
泉店矿日用消防水泵房安装工程
分项工程
电气安装
安装位置
1#、2#日用泵
铭
牌
型号
Y200L2-2
转速
2950r/min
接线
Δ
功率
37KW
频率
50HZ
绝缘等级
B
电压
380V
相数
三相
制Байду номын сангаас厂家
开封鑫达电机有限X公司
电流
69.8A
产品编号
SI
制造厂家
长沙电机厂
电流
22.6A
频率
50HZ
出厂日期
2005年12月
转速
1460r/min
相数
三相
产品编号
2344
本
体

4、合闸后无异常现象,试运转正常.
5、配电箱重复接地电阻1.0Ω，开关箱重复接地电阻0。8Ω.
6、开关箱至弯曲机的距离≤3米.
结论及处理意见
安装符合要求，试运转正常,可以投入使用。
调试人员签字
验收人
施工现场电气设备调试记录
工程名称
调试日期
20１7年 月 日
试验人员
设备名称
塔吊
设备规格
型号
QTZ-63
4、合闸后无异常现象,试运转正常.
5、配电箱重复接地电阻1。１Ω，开关箱重复接地电阻０。9Ω。
6、开关箱至圆盘锯的距离≤３米。
结论及处理意见
安装符合要求，试运转正常,可以投入使用.
调试人员签字
验收人
施工现场电气设备调试记录
工程名称
调试日期
2017年 月 日
试验人员
设备名称
切断机
设备规格
型号
GJ5—40
3、合闸后无异常现象,试运转正常。
4、配电箱重复接地电阻1。2Ω,开关箱重复接地电阻１。４Ω。
结论及处理意见
安装符合要求,试运转正常,根据检测单位检测结果合格后方可投入使用。
调试人员签字
验收人
4、合闸后无异常现象，试运转正常.
5、配电箱重复接地电阻1.１Ω，开关箱重复接地电阻0。9Ω。
6、开关箱至切断机的距离≤3米。
结论及处理意见
安装符合要求,试运转正常,可以投入使用。
调试人员签字
验收人
施工现场电气设备调试记录
工程名称
调试日期
2017年 月 日
试验人员
设备名称
弯曲机
设备规格
型号
GJ7—40
设备安
装地点

施工现场电气设备调试记录日期：xxxx年xx月xx日地点：施工现场记录人：xxxxx1.设备基本信息- 设备名称：xxxx- 设备型号：xxxx- 设备编号：xxxx- 供电电压：xxxxV- 额定功率：xxxxW- 出厂日期：xxxx年xx月xx日2.设备检查在进行设备调试之前，首先对设备进行了全面的检查，包括外观、接线、电源线、控制装置等。

-设备外观检查：检查设备外观是否完整，是否有明显的损坏或磨损。

-接线检查：检查设备内部的接线是否正确，是否有松动或断裂的情况。

-电源线检查：检查电源线是否完整，是否有明显的裂痕或损坏。

-控制装置检查：检查设备的控制装置是否能正常工作，是否有按键损坏或故障的情况。

3.设备接线根据设备的接线图和接线规范，按照以下步骤进行设备接线：-断开电源：确保设备处于断电状态，避免意外触电事故发生。

-接线箱连接：根据接线图，将电源线连接到设备的接线箱中，确保接线牢固。

-接地线连接：根据设备的接地要求，将设备的接地线连接到接地装置中，确保设备的安全接地。

-控制装置连接：将控制装置的输出线与设备的控制接口连接，确保设备能够正常接收控制信号。

4.设备调试完成设备接线后，按照以下步骤进行设备调试：-设备通电：将电源开关打开，使设备获得供电，观察设备是否有正常的工作指示灯亮起。

-控制器设置：根据设备的操作手册，对控制装置进行设置，包括参数调整、传感器校准等。

-系统功能测试：通过对设备的各个功能进行测试，确保设备的各项功能是否正常，如设备启停、速度调节、温度控制等。

-故障排除：如发现设备存在故障或异常情况时，根据设备的故障解决方案进行排除，修复设备的故障。

5.记录结果根据设备调试的情况，记录下以下内容：-设备是否正常运行-设备各项功能是否正常-设备是否存在故障或异常情况-故障排除的过程和结果6.安全措施在进行设备调试的过程中，必须注意以下安全措施：-穿戴个人防护用具，如绝缘手套、安全帽、防护眼镜等。
