室内给排水施工工艺规范要求

室内给排水系统施工一、给水管施工1、预留预埋（1）熟悉图纸：根据施工图纸和交底纪要详细计算出每层所需套管大小和数量；套管大小比管径大两级。

卫生间套管高出地坪50mm、其它套管高出地坪20mm，穿墙套管与饰面平。

（2）套管加工：根据土建进度，按计算的套管大小和数量，加工好各层的套管。

（3）放线定位：等土建平板模支好后，根据卫生洁具的下水预留尺寸和各立管位置在模板上画线定位，立管的套管预留根据下层的套管位置需吊线坠进行。

（4）固定与填充：将套管放于既定位置定好，并用填充物塞满。

2、给水管道安装（1）材料要求：工程所使用的材料、成品、半成品、配件、器具和设备必须具备中文质量合格证明文件，其规格、性能检测报告应符合国家技术标准或设计要求，进场应进行严格的检查验收。

（2）连接方式：给水管采用PPR给水管热熔连接。

（3）工艺流程安装准备——预制加工——干管安装——立管安装——支管安装——管道试压——管道冲洗1）安装准备：认真熟悉施工图纸，根据施工方案制定的施工方法和技术交底的具体措施做好准备工作，参照有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理、对有问题的地方及时与设计及有关人员研究解决，办好变更洽商记录。

2) 预制加工：按设计图纸画出管路分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置做标记，按标记分段量出实际尺寸记录在施工草图上，然后按草图测得的尺寸预制加工。

3) 干管安装：建筑物埋地引入管和室内埋地管宜分两段进行敷设。

室内埋地管应在土建工程回填土夯实后重新开挖进行，严禁在回填土之前，未夯实的土层中敷设；敷设管道的管底应平整，不得有坚硬的突出物体。

4) 立管安装：立管从上到下统一吊线安装支架，将预制好的立管按编号分层按顺序安装，对好调直，校核预留洞口处，并上好临时丝堵，立管阀门安装朝向应便于操作，安装完毕后，用卡件固定，配合土建堵好楼板洞，不得强行校正。

室内给排水工程施工工艺一、施工前准备1.1 设计要求：施工前应详细阅读设计图纸，了解给排水系统的布局、管材选用、管径大小、走向等要求，确保施工符合设计规范。

1.2 材料准备：根据设计要求，提前准备给排水管材、管件、阀门、水泵等设备，以及施工所需的其他材料，如水泥、沙子、砖块等。

1.3 施工工具：准备施工所需的工具，如挖掘机、推土机、水泥搅拌机、切割机、电钻、扳手、螺丝刀等。

1.4 现场准备：对施工区域进行清理，排除杂物，确保施工场地平整、干净。

二、给水管道施工2.1 管道铺设：按照设计图纸，将给水管道铺设于指定位置，注意保持管道的平直、牢固。

在管道交叉、转弯等部位应设置管枕。

2.2 管材连接：给水管道采用热熔连接、法兰连接或螺纹连接。

在连接过程中，应确保管材干净、无损坏，连接处牢固、密封。

2.3 阀门安装：给水管道上的阀门应安装牢固，阀门位置应便于操作和维护。

2.4 管道试压：给水管道安装完毕后，进行试压试验，检验管道系统的密封性和耐压性能。

试压时，应确保管道系统内无空气，试验压力不应低于工作压力，保持时间不少于1小时。

2.5 管道防腐：给水管道在埋地敷设时，应进行防腐处理，防止管道锈蚀。

三、排水管道施工3.1 管道铺设：按照设计图纸，将排水管道铺设于指定位置，注意保持管道的坡度要求，确保排水畅通。

3.2 管材连接：排水管道采用承插连接、对接连接或法兰连接。

在连接过程中，应确保管材干净、无损坏，连接处牢固、密封。

3.3 检查井施工：排水管道沿线应设置检查井，以便于日常维护和检修。

检查井应采用混凝土或砖砌结构，井内设有爬梯和排水通道。

3.4 管道试压：排水管道安装完毕后，进行试压试验，检验管道系统的密封性和耐压性能。

试压时，应确保管道系统内无空气，试验压力不应低于工作压力，保持时间不少于1小时。

3.5 管道清通：排水管道施工完毕后，应进行清通试验，确保管道畅通无阻。

四、施工质量控制4.1 材料验收：所有施工材料应符合国家相关标准，具有产品质量合格证，并进行现场验收。

给排水工程施工规范一、总则1.1 为了保证给排水工程质量，提高施工效率，确保施工安全，保护环境，制定本规范。

1.2 本规范适用于新建、扩建、改建给排水工程的施工。

1.3 施工单位应按照设计文件、施工图纸及本规范的要求进行施工。

1.4 施工单位应建立健全质量管理体系，加强施工现场管理，确保工程质量。

二、施工准备2.1 施工前，施工单位应认真阅读设计文件和施工图纸，了解工程特点、施工要求和技术规范。

2.2 施工单位应编制施工组织设计，明确施工顺序、施工方法、安全措施等。

2.3 施工单位应根据工程特点，合理配置施工人员、机械设备、材料等资源。

2.4 施工前，施工单位应进行现场勘查，了解施工场地、周边环境、交通状况等，确保施工顺利进行。

三、施工工艺3.1 土方工程3.1.1 土方开挖应按照设计要求进行，保证开挖边坡稳定，防止坍塌。

3.1.2 土方回填应按照设计要求进行，保证回填土的密实度，防止沉降。

3.2 管道铺设3.2.1 管道铺设应按照设计要求进行，保证管道安装正确、接口严密。

3.2.2 管道铺设应遵循先难后易、先长后短的原则，确保施工进度。

3.2.3 管道铺设过程中，应采取措施防止管道损坏，如遇损坏，应及时修复。

3.3 排水设施3.3.1 排水设施应按照设计要求进行施工，保证排水畅通，防止积水。

3.3.2 检查井、排水井等设施的施工应符合设计要求，保证设施结构稳定、功能正常。

3.4 防腐保温3.4.1 防腐保温层应按照设计要求进行施工，保证防腐保温效果。

3.4.2 防腐保温层施工过程中，应防止污染、损坏，如遇损坏，应及时修复。

四、施工质量控制4.1 施工单位应建立健全质量控制体系，加强对施工过程的质量控制。

4.2 施工单位应按照设计文件和施工图纸进行施工，不得擅自修改设计。

4.3 施工过程中，施工单位应定期对工程质量进行检查，发现问题及时整改。

4.4 施工单位应按照有关规定进行工程验收，确保工程质量符合要求。

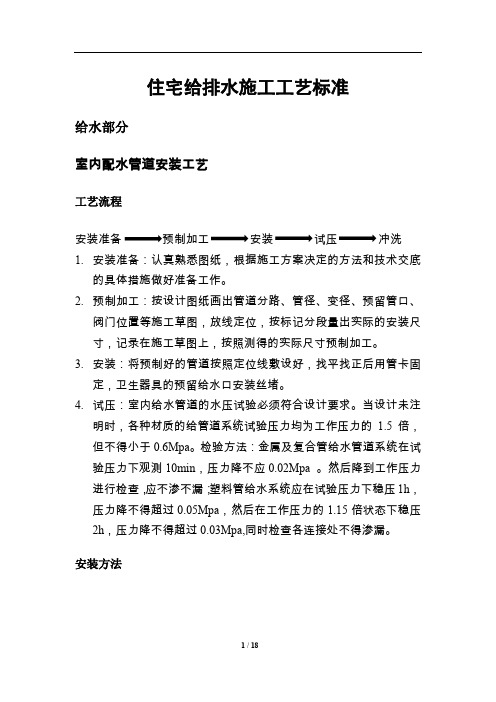

住宅给排水施工工艺标准给水部分室内配水管道安装工艺工艺流程安装准备安装试压冲洗1.安装准备：认真熟悉图纸，根据施工方案决定的方法和技术交底的具体措施做好准备工作。

2.预制加工：按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图，放线定位，按标记分段量出实际的安装尺寸，记录在施工草图上，按照测得的实际尺寸预制加工。

3.安装：将预制好的管道按照定位线敷设好，找平找正后用管卡固定，卫生器具的预留给水口安装丝堵。

4.试压：室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给管道系统试验压力均为工作压力的1.5倍，但不得小于0.6Mpa。

检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应0.02Mpa 。

然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05Mpa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03Mpa,同时检查各连接处不得渗漏。

安装方法1 / 182 / 18管道井内配水管道安装工艺工艺流程安装准备安装试压冲洗1.安装准备：认真熟悉图纸，根据施工方案决定的方法和技术交底的具体措施做好准备工作。

2.预制加工：按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图，放线定位，按标记分段量出实际的安装尺寸，记录在施工草图上，按照测得的实际尺寸预制加工。

3.安装：将预制或成品管卡按照定位线安装固定好，然后将预制好的管段临时固定，校核预留甩口的高度和方向是否正确，校核完成后固定立管，支管甩口安装临时丝堵。

4.试压：水压试验必须符合设计要求。

当设计未注明时，各种材质的给管道系统试验压力均为工作压力的 1.5倍，但不得小于0.6Mpa。

检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应0.02Mpa 。

然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05Mpa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03Mpa,同时检查各连接处不得渗漏。

建筑工程中的给排水系统规范要求给排水系统是建筑工程中至关重要的一部分，负责建筑物内的供水、排水和污水处理等功能。

为了保障建筑物的正常运行和居住者的生活品质，建筑工程中的给排水系统需要遵守一系列规范要求。

本文将为您介绍建筑工程中给排水系统所需遵守的规范要求。

一、设计规范要求1. 安全可靠：给排水系统的设计应保证安全可靠，能够满足建筑物的功能需求，并且具备一定的承载能力。

设计中应考虑到供水管道的压力、排水管道的流量及施工材料的质量等因素。

2. 水力计算：设计师需要进行合理的水力计算，确保供水管网的水压和流量能够满足建筑内各个水设备的使用要求，同时要考虑到建筑物的高度、布局和消防水源等特殊需求。

3. 防火要求：给排水系统的设计中应考虑到建筑物的防火要求，采取相应的防火措施，如设立防火区域、使用防火材料等。

4. 抗震要求：建筑工程中的给排水系统需要满足抗震要求，采用抗震设计，确保在地震发生时能够安全可靠地运行。

5. 节能环保：给排水系统的设计要考虑节能环保要求，采用节能设备和技术，合理利用水资源，减少能源消耗和水污染。

二、材料规范要求1. 材料选择：给排水系统所使用的管材、接头和附件等应符合国家标准，具备一定的耐腐蚀性、耐高温性和耐老化性。

2. 施工材料质量：施工材料应具备良好的质量，符合相关标准要求，确保给排水系统的质量和可靠性。

3. 密封性能：给排水系统中的接头、密封垫、胶水等应具备良好的密封性能，以避免漏水和渗漏问题。

4. 阻燃材料：给排水系统的材料应具备一定的阻燃性能，以降低在火灾时的蔓延速度和减少火灾的危害。

三、施工规范要求1. 施工工艺：施工过程中应采用正确的工艺和操作方法，确保给排水系统的可靠性和使用寿命。

2. 排水坡度：排水管道的坡度应符合规范要求，以保证排水顺畅，防止积水和异味出现。

3. 管道连接：管道连接部分应采用适当的连接方式，如焊接、螺纹连接等，确保连接牢固、无漏水情况。

4. 防水措施：给排水系统需采取相应的防水措施，防止漏水和渗漏问题对建筑物造成损害。

给排水工程施工中的施工规范随着城市化建设的不断推进，给排水工程在建筑领域中扮演着重要的角色。

为了确保给排水系统的正常运行和安全性，施工过程中需要严格遵守一系列的施工规范。

本文将介绍几项常见的施工规范，以确保给排水工程的施工质量和效果。

一、材料选用与验收1. 管材选用：在给排水工程中，管材的选择应根据施工场地的特点和工程要求进行。

常见的管材材料包括PVC、PE、PP等。

在选用管材时，需严格按照国家相关标准进行选择。

2. 材料验收：在施工前，应对所使用的材料进行验收。

验收应包括外观质量、尺寸精度、力学性能等方面的检测。

只有通过验收的材料才能使用于施工现场。

二、施工过程要点1. 掘槽开挖：施工人员应按照设计要求进行准确的掘槽开挖。

掘槽的宽度和深度应根据管道尺寸和埋深要求进行合理配置。

开挖过程中，应注意土方支护，避免坍塌事故发生。

2. 管道安装：在管道安装过程中，应确保管道的水平度和直线度。

同一条管道的接口应采用焊接、橡胶密封圈等方式进行连接，确保接口的牢固性和密封性。

3. 管道埋设：施工人员应按照设计要求进行管道的埋设。

埋设深度应满足规范要求，同时应注意管道的坡度和水平度，确保排水畅通和系统运行效果。

4. 管道固定：在管道安装完成后，应进行固定，以保证管道的稳定性和系统的可靠性。

固定方式可以采用支吊架、夹具等。

5. 防水处理：在给排水工程施工中，特别是浴室、厨房等湿区，应进行防水处理。

防水层的材料和施工应符合相关要求，确保防水效果达到预期效果，避免漏水问题的发生。

三、验收与测试1. 施工验收：在施工完成后，应进行工程验收。

验收范围包括材料质量、施工工艺、施工质量等方面。

只有通过验收的工程，方可投入使用。

2. 管道测试：在给排水工程完成后，应进行管道测试。

测试过程包括静态测试和动态测试。

静态测试主要测试管道的密封性，动态测试则模拟管道的实际使用情况，确保系统的正常运行。

四、安全施工1. 安全防护：在给排水工程施工中，应加强安全防护意识。

给排水及工艺管道安装工程施工方法及技术要求室内外给排水及工艺管道安装工程，主要包括：室内给水(冷、热) 系统、室内排水系统、消火栓给水系统、纯水循环水系统、压缩空气系统、屋面雨水排水系统和室外给水系统、污废水排水系统、雨水排水系统、工艺冷却循环水系统等。

下面是管道安装工程的施工程序、主要施工方法和技术措施简要的叙述。

并对施工中容易出现的质量问题进行剖析，提出可行性防治措施或解决办法，各系统管道所用的材质及连接方式见下表：管道工程材质及连接方式表序号系统名称管材选用连接方式1 室内给水系统冷水：PE聚乙烯管电熔焊连接热水：PB聚丁烯热水管热熔连接2 室内排水系统立管：U-PVC螺旋管粘接横管：U-PVC排水管粘接3 室内消火栓给水系统热镀锌钢管丝扣连接4 纯水系统给水聚丁烯PB管5 室内压缩空气系统无缝钢管焊接6 车间屋面雨水排水系统PVC管粘接7 室外给水系统DN50- DN 80： PPR 热熔连接DN100- DN 200：球墨铸铁承插连接8 室外污废水系统PVC双壁波纹管承插连接9 室外雨水排水系统PVC双壁波纹管承插连接1工艺冷却循环水SUS304不锈钢管焊接1.4.1 管道安装总体原则和施工程序1.4.1.1 管道安装总体原则管道工程施工的总体原则为：先预留预埋、后管道安装；先地下管、后地上管；先主管、后支管；先架空后地面；先设备就位、后工艺配管；先施工室内部分再施工室外部分。

同时为了配合总体进度，对于土建优先施工的要提前施工给予配合。

室内部分先配合土建做好预留、预埋工作，然后在土建适当工序完成后合理交叉、配合；室外部分管道的施工合理选择施工时机，一般为室内工作量已大部分完成、室外道路施工之前，按“先下后上、先大后小”的原则进行。

1.4.1.2 主要施工程序1) 室内管道安装施工主要工序流程图如下：材料确定 样品呈批 试验专题方案 试验准备 预留、预埋 套管形式规格选定 模具、套管定位 管道下料 管道预制管道加工 支吊架制作 支吊架选型 材料准备支架安装 管道安装 管道系统试验 管道冲洗防腐保温卫生洁具安装 管道消毒、系统试验 交工验收材料准备及验收2) 室外管道安装施工主要工序流程图如下：技术交底材料检验测量放线管沟开挖标高测量清理沟底沟底垫沙标高测量管道安装井室砌筑闭水试验隐蔽验收土方回填交工验收1.4.2 材料准备及验收1.4.2.1 对进场材料进行严格检查，必须符合设计要求。

室内给排水工程的施工要求与质量控制室内给排水工程是建筑工程中重要的组成部分，其施工质量直接关系到建筑物的使用安全和环境卫生。

为确保室内给排水工程施工过程中的质量要求，需要遵循一系列的施工要求及质量控制措施。

本文将从施工要求和质量控制两方面进行探讨。

一、施工要求1. 设计方案的合理性在进行室内给排水工程施工之前，必须要根据建筑设计要求，制定出合理的设计方案。

设计方案应满足建筑物的功能需求，并考虑到排水管道的布置合理性、施工难度等因素。

2. 确保施工材料的质量室内给排水工程使用的管材、配件、密封材料等应具备相应的质量合格证明，并与设计方案相符。

施工人员在选购材料时，应认真核查质量证明文件，并按照施工要求进行材料存放、保护和使用。

3. 施工工艺的合理性室内给排水工程的施工工艺应满足国家相关标准与规范的要求。

在进行排水管道铺设、连接、密封、维修等工作时，应确保施工过程严格按照要求进行，并避免出现潜在质量问题。

4. 现场管理的规范性施工现场应实施严格的管理，确保施工队伍的组织协调与施工作业的规范。

监理人员要对施工过程进行全程监控，并及时发现和处理存在的问题，确保施工质量符合要求。

二、质量控制1. 施工前的准备工作在施工前，必须对施工现场进行全面清理，确保施工场地整洁，并摆放好必要的施工设备和工具。

此外，还需要对施工人员进行技能培训，确保其具备相应的施工能力。

2. 管道铺设在进行排水管道铺设时，应先进行地面标志，并测量出合适的坡度，以保证排水的通畅性。

同时，要对管道进行验收，认真检查管道的质量，确保其符合要求。

3. 排水管道的连接和密封在进行排水管道的连接和密封时，应采用适当的连接材料和密封材料，并按照施工要求进行操作。

连接部位应保持严密并有足够的强度，以避免漏水和渗漏的情况发生。

4. 规范施工操作施工过程中，施工人员应按照相关标准和规范进行操作，严禁出现违反施工要求的行为。

施工人员要做到严格把关、相互监督，确保施工质量符合要求。

室内给排水施工工艺一、PPR管给水系统安装工艺本安装工艺适用于室内PPR管给水系统安装工程。

1、材料性能要求（1）、给水管及与之相应管件的品种、规格、型号、数量、外观及制作质量必须符合设计要求，并附有产品说明书和质量合格证书、包装完好，表面无划痕及外力冲击破损。

(2）、阀门安装前应做强度和严密性试验。

试验应在每批(同牌号、同型号、同规格)数量中抽查10％,且不少于一个。

对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验.(3）、水表的规格应符合设计要求，热水系统选用符合温度要求的热水表，表壳铸造无砂眼、裂纹，表玻璃无损坏，铅封完整，有出厂合格证.所有进场材料不合格的不得入库，入库的合格材料保管应分类挂牌堆放.2、施工工具与机具（1)、砂轮切割机、手电钻、台钻、电锤、电焊机、热熔机、电动试压泵。

(2）、手锯、锤子、活扳手、螺钉旋具。

(3）、水平尺、线坠、钢卷尺、压力表。

3、作业条件(1)、施工图纸及其他技术文件齐全,且已进行图纸技术交底,满足施工要求.施工方案、施工技术、材料机具供应等保证正常施工.(2)、地下管道铺设前必须做到房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。

(3）、暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装,其型钢支架均应安装完毕并符合要求。

(4）、明装托、吊干管安装必须在安装层的结构顶板完成后进行。

沿管线安装位置的模板及杂物清理干净,托吊卡件均已安装牢固，位置正确。

（5)、立管安装应在主体结构完成后进行.高层建筑在主体结构达到安装条件后，适当插入进行，每层均应有明确的标高线。

暗装竖井管道,应把竖井内的模板及杂物清除干净，并有防坠落措施.（6）、支管安装应在墙体砌筑完毕，墙面未装修前进行4、给水系统安装工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→保温→管道水冲洗5、施工要点(1）、安装准备：认真熟悉图纸，参看有关专业设备图和装修建筑图,核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。

装修给排水施工工艺流程及要点一、施工前准备工作1. 设计方案确认：根据业主需求和设计方案，确定给排水系统的布置和管道走向。

2. 材料准备：根据设计方案和工程需求，准备好所需的给排水管道、管件、阀门等材料。

3. 工具准备：准备好常用的施工工具，如切割工具、水平尺、扳手等。

4. 施工现场准备：清理施工现场，确保施工区域干净整洁。

二、给排水施工工艺流程及要点1. 给水管道施工流程及要点（1）确定给水管道走向：根据设计方案和实际情况，确定给水管道的走向，保证供水均匀，避免死角。

（2）安装主管道：首先安装主管道，使用合适的管材和管件进行连接，确保连接牢固。

（3）安装支管道：根据设计方案，安装好支管道，连接到主管道上，并确保支管道的坡度适宜，防止积水。

（4）安装阀门和水表：根据需要，安装好阀门和水表，方便日后的维修和管理。

（5）进行压力测试：完成给水管道的安装后，进行压力测试，确保管道无渗漏，水压稳定。

2. 排水管道施工流程及要点（1）确定排水管道走向：根据设计方案和实际情况，确定排水管道的走向，保证排水畅通，避免积水。

（2）安装主管道：首先安装主排水管道，使用合适的管材和管件进行连接，确保连接牢固。

（3）安装支管道：根据设计方案，安装好支排水管道，连接到主管道上，并确保支管道的坡度适宜，保证排水顺畅。

（4）安装地漏和下水管：根据需要，在需要排水的区域安装地漏和下水管，确保排水畅通。

（5）进行漏水测试：完成排水管道的安装后，进行漏水测试，确保管道无渗漏，排水顺畅。

3. 其他工艺要点（1）管道保温：对于需要保温的管道，使用合适的保温材料进行保温处理，以防止冷凝和结冰。

（2）消声处理：对于需要消声的管道，采用消声器或吸音材料进行消声处理，减少噪音污染。

（3）防水处理：在厨房、卫生间等需要防水的区域，采取合适的防水措施，如涂刷防水涂料或安装防水层，防止水漏损害墙体。

（4）安全防护：施工过程中，要注意安全防护措施，如穿戴好安全帽、手套等个人防护用品，并设置好施工警示标识，避免发生意外事故。
