力合工控机通讯接口定义

plc通讯网口和485接口分类PLC通信技术是现代工业自动化控制系统中重要的组成部分，它通过各种不同的通信接口与其他设备进行数据交换和控制命令传递。

其中，PLC通信中最常用的两种接口是网口和485接口。

本文将就这两种接口进行分类和介绍。

一、网口分类1.以太网接口以太网接口是现代工业自动化控制系统中广泛使用的一种PLC通信接口。

它采用标准的以太网协议，能够实现高速数据传输和广域网通信。

以太网接口的工作方式类似于我们日常使用的互联网，能够连接多个PLC以及其他设备，实现实时数据监控和控制。

2.嵌入式以太网接口嵌入式以太网接口是一种被嵌入到PLC主板上的接口，它既能实现与其他设备的通信，也能通过以太网实现PLC编程和调试，提高了PLC的开发效率和灵活性。

嵌入式以太网接口常用于工业网络传输和远程监控等场景。

3.工业以太网接口工业以太网接口是一种专门用于工业环境的PLC通信接口。

它具有抗干扰、耐高温、耐振动等特点，能够适应恶劣的工业现场环境。

工业以太网接口通常采用工业级协议和工业级物理接口，确保高可靠性和稳定性。

二、485接口分类1. RS-485接口RS-485接口是一种差分信号通信接口，适用于短距离通信和多设备连接。

它能够实现多个PLC之间的数据传输和控制命令传递，并且能够抗干扰和抗多径传播。

RS-485接口在一些工业现场和远程监控系统中广泛应用。

2. Profibus接口Profibus接口是一种常用的工业总线通信接口，它能够实现高速通信和快速数据传输，在工业自动化领域中具有重要的应用价值。

Profibus接口通常采用RS-485物理层标准，能够连接多个PLC和其他控制设备，形成一个分布式控制系统。

3. Modbus接口Modbus接口是一种开放的通信协议，适用于不同厂家的PLC 之间的通信和数据交换。

Modbus接口采用RS-485物理层标准，具有简单、灵活、可靠的特点，广泛应用于能源监控、楼宇自动化等领域。

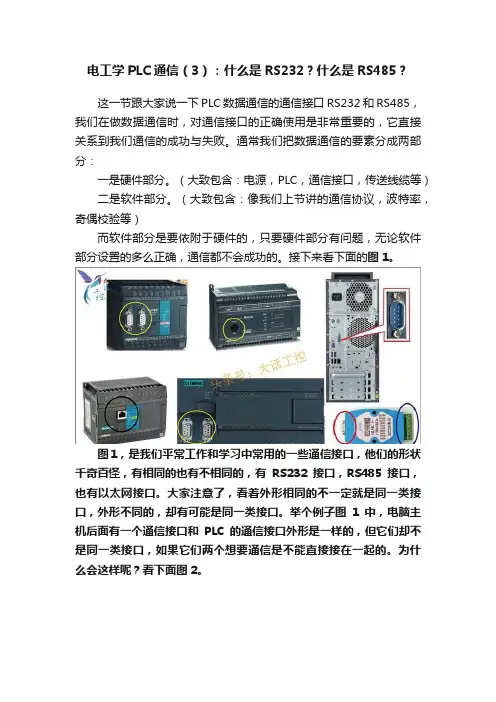

电工学PLC通信（3）：什么是RS232？什么是RS485？这一节跟大家说一下PLC数据通信的通信接口RS232和RS485，我们在做数据通信时，对通信接口的正确使用是非常重要的，它直接关系到我们通信的成功与失败。

通常我们把数据通信的要素分成两部分：一是硬件部分。

（大致包含：电源，PLC，通信接口，传送线缆等）二是软件部分。

（大致包含：像我们上节讲的通信协议，波特率，奇偶校验等）而软件部分是要依附于硬件的，只要硬件部分有问题，无论软件部分设置的多么正确，通信都不会成功的。

接下来看下面的图1。

图1，是我们平常工作和学习中常用的一些通信接口，他们的形状千奇百怪，有相同的也有不相同的，有RS232接口，RS485接口，也有以太网接口。

大家注意了，看着外形相同的不一定就是同一类接口，外形不同的，却有可能是同一类接口。

举个例子图1中，电脑主机后面有一个通信接口和PLC的通信接口外形是一样的，但它们却不是同一类接口，如果它们两个想要通信是不能直接接在一起的。

为什么会这样呢？看下面图2。

图2，就是我们平时使用最多的两种通信接口RS232和RS485。

别问我为什么通信接口叫这两个名字，这个是发明这种接口的时候就这么定好的，我们只要记住这两个名字和明白他们的工作原理就行了。

A,先说一下RS232接口是怎么回事，我们上一节讲过，通信的实质就是通信接口，不断的输出高低两种电压。

那么RS232接口输出的高低电压是多少呢？高电压是15V，低电压是-15V。

也就是说RS232接口的输出电压是在15V和-15V之间来回变化的。

我们看一下RS232接口一共有9个针脚，但如果它只是用来接收和发送数据，只要接三根线就够了，一根发送线接第3针脚，一根接收线接第2针脚，一根公用信号地线接第5针脚，其他6个针脚不使用，这也是我们最常用的形式。

RS232接口由于早期驱动技术的限制容易形成共模干扰，所以它的各通信参数只能做到以下的范围：最大传输速率：20Kbit/s（有兴趣的可以根据上一节讲的，算一下这个速率能传送多少个字节）最大传输距离：15米。

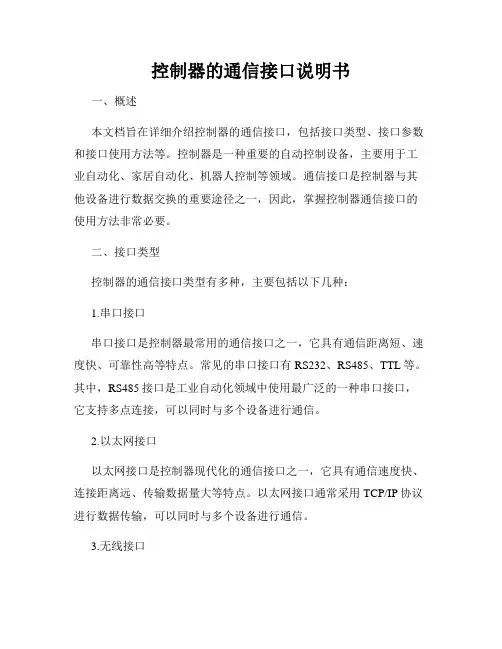

控制器的通信接口说明书一、概述本文档旨在详细介绍控制器的通信接口，包括接口类型、接口参数和接口使用方法等。

控制器是一种重要的自动控制设备，主要用于工业自动化、家居自动化、机器人控制等领域。

通信接口是控制器与其他设备进行数据交换的重要途径之一，因此，掌握控制器通信接口的使用方法非常必要。

二、接口类型控制器的通信接口类型有多种，主要包括以下几种：1.串口接口串口接口是控制器最常用的通信接口之一，它具有通信距离短、速度快、可靠性高等特点。

常见的串口接口有RS232、RS485、TTL等。

其中，RS485接口是工业自动化领域中使用最广泛的一种串口接口，它支持多点连接，可以同时与多个设备进行通信。

2.以太网接口以太网接口是控制器现代化的通信接口之一，它具有通信速度快、连接距离远、传输数据量大等特点。

以太网接口通常采用TCP/IP协议进行数据传输，可以同时与多个设备进行通信。

3.无线接口无线接口是控制器近年来广泛采用的通信接口之一，它具有无线连接、方便布线、适用于移动设备等特点。

常见的无线接口有蓝牙、WIFI、Zigbee、LoRa等。

其中，蓝牙接口适用于短距离通信，WIFI接口适用于室内大范围通信，Zigbee接口适用于低功耗设备通信，LoRa 接口适用于远距离通信。

三、接口参数控制器的通信接口参数是使用接口时需要注意的重要事项之一，包括接口类型、波特率、数据位数、校验位和停止位等，这些参数的设置直接影响到接口的通信效果。

下面以RS485接口为例介绍常见的接口参数设置方法：1.波特率波特率是指每秒钟传输的比特数，它是RS485接口常见的一个重要参数。

常见的波特率有2400bps、4800bps、9600bps、19200bps、38400bps等。

波特率的设置应该根据实际情况来确定，一般在使用过程中可以逐步增加，直至数据传输速度达到最佳状态。

2.数据位数数据位数是指每个数据字节中的二进制位数，常见的数据位数为7位或8位，一般默认为8位。

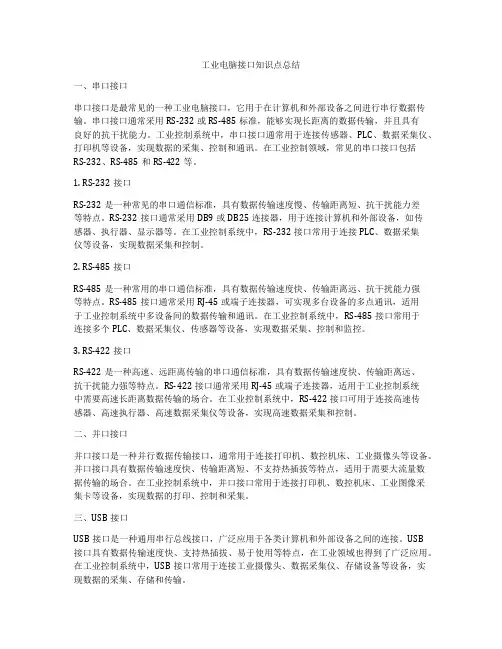

工业电脑接口知识点总结一、串口接口串口接口是最常见的一种工业电脑接口，它用于在计算机和外部设备之间进行串行数据传输。

串口接口通常采用RS-232或RS-485标准，能够实现长距离的数据传输，并且具有良好的抗干扰能力。

工业控制系统中，串口接口通常用于连接传感器、PLC、数据采集仪、打印机等设备，实现数据的采集、控制和通讯。

在工业控制领域，常见的串口接口包括RS-232、RS-485和RS-422等。

1. RS-232接口RS-232是一种常见的串口通信标准，具有数据传输速度慢、传输距离短、抗干扰能力差等特点。

RS-232接口通常采用DB9或DB25连接器，用于连接计算机和外部设备，如传感器、执行器、显示器等。

在工业控制系统中，RS-232接口常用于连接PLC、数据采集仪等设备，实现数据采集和控制。

2. RS-485接口RS-485是一种常用的串口通信标准，具有数据传输速度快、传输距离远、抗干扰能力强等特点。

RS-485接口通常采用RJ-45或端子连接器，可实现多台设备的多点通讯，适用于工业控制系统中多设备间的数据传输和通讯。

在工业控制系统中，RS-485接口常用于连接多个PLC、数据采集仪、传感器等设备，实现数据采集、控制和监控。

3. RS-422接口RS-422是一种高速、远距离传输的串口通信标准，具有数据传输速度快、传输距离远、抗干扰能力强等特点。

RS-422接口通常采用RJ-45或端子连接器，适用于工业控制系统中需要高速长距离数据传输的场合。

在工业控制系统中，RS-422接口可用于连接高速传感器、高速执行器、高速数据采集仪等设备，实现高速数据采集和控制。

二、并口接口并口接口是一种并行数据传输接口，通常用于连接打印机、数控机床、工业摄像头等设备。

并口接口具有数据传输速度快、传输距离短、不支持热插拔等特点，适用于需要大流量数据传输的场合。

在工业控制系统中，并口接口常用于连接打印机、数控机床、工业图像采集卡等设备，实现数据的打印、控制和采集。

RS422引脚定义Array
RS232引脚定义
键盘接口定义如下表：
工控机提供的音频信号包括音频输出SPK(绿)、麦克输入MIC(粉色)、线路输入LINE(蓝色)
鼠标接口定义
USB定义如下表：
以太网接口如下表：
RS485接口定义图
1 连接主机端的RS485接口。

----信号定义如下：
----RS485接口 --------信号含义
---- 3 -----------B RXD- 接收数据---- 4 ------------A RXD+ 接收数据---- 5------------ Y TXD+ 发送数据---- 7------------ Z TXD- 发送数据
2-连接从机端的RS485接口。

----信号定义如下：
----RS485接口--------- 信号含义
---- 3------------ Z TXD- 发送数据---- 4------------ Y TXD+ 发送数据---- 5------------ A RXD+ 接收数据---- 7------------ B RXD- 接收数据
VGA接口详细接线图
VGA接口定义
管脚定义
1红基色red
2 绿基色green
3 蓝基色blue
4 地址码ID Bit
5 自测试( 各家定义不同)
6 红地
7 绿地
8 蓝地
9 保留( 各家定义不同)
10 数字地
11 地址码
12 地址码
13 行同步
14 场同步
15 地址码( 各家定义不同)。

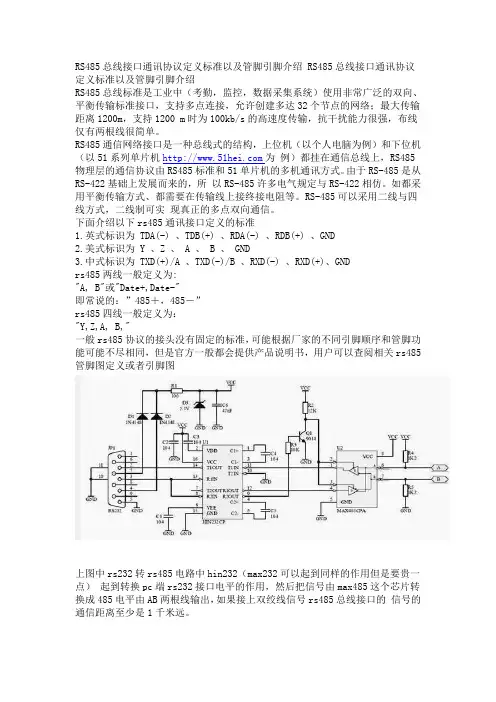

RS485总线接口通讯协议定义标准以及管脚引脚介绍 RS485总线接口通讯协议定义标准以及管脚引脚介绍RS485总线标准是工业中（考勤，监控，数据采集系统）使用非常广泛的双向、平衡传输标准接口，支持多点连接，允许创建多达32个节点的网络；最大传输距离1200m，支持1200 m时为100kb/s的高速度传输，抗干扰能力很强，布线仅有两根线很简单。

RS485通信网络接口是一种总线式的结构，上位机（以个人电脑为例）和下位机（以51系列单片机为例）都挂在通信总线上，RS485物理层的通信协议由RS485标准和51单片机的多机通讯方式。

由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。

如都采用平衡传输方式、都需要在传输线上接终接电阻等。

RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。

下面介绍以下rs485通讯接口定义的标准1.英式标识为 TDA(-) 、TDB(+) 、RDA(-) 、RDB(+) 、GND2.美式标识为 Y 、Z 、 A 、 B 、 GND3.中式标识为 TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GNDrs485两线一般定义为:"A, B"或"Date+,Date-"即常说的：”485＋，485－”rs485四线一般定义为："Y,Z,A, B,"一般rs485协议的接头没有固定的标准，可能根据厂家的不同引脚顺序和管脚功能可能不尽相同，但是官方一般都会提供产品说明书，用户可以查阅相关rs485管脚图定义或者引脚图上图中rs232转rs485电路中hin232（max232可以起到同样的作用但是要贵一点）起到转换pc端rs232接口电平的作用，然后把信号由max485这个芯片转换成485电平由AB两根线输出，如果接上双绞线信号rs485总线接口的信号的通信距离至少是1千米远。

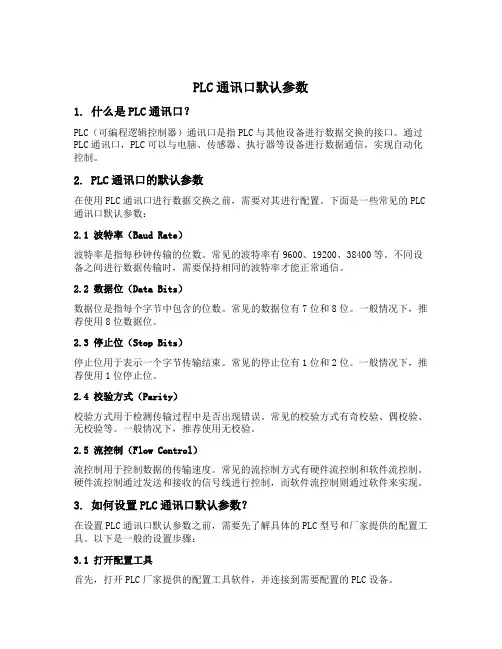

PLC通讯口默认参数1. 什么是PLC通讯口？PLC（可编程逻辑控制器）通讯口是指PLC与其他设备进行数据交换的接口。

通过PLC通讯口，PLC可以与电脑、传感器、执行器等设备进行数据通信，实现自动化控制。

2. PLC通讯口的默认参数在使用PLC通讯口进行数据交换之前，需要对其进行配置。

下面是一些常见的PLC 通讯口默认参数：2.1 波特率（Baud Rate）波特率是指每秒钟传输的位数。

常见的波特率有9600、19200、38400等。

不同设备之间进行数据传输时，需要保持相同的波特率才能正常通信。

2.2 数据位（Data Bits）数据位是指每个字节中包含的位数。

常见的数据位有7位和8位。

一般情况下，推荐使用8位数据位。

2.3 停止位（Stop Bits）停止位用于表示一个字节传输结束。

常见的停止位有1位和2位。

一般情况下，推荐使用1位停止位。

2.4 校验方式（Parity）校验方式用于检测传输过程中是否出现错误。

常见的校验方式有奇校验、偶校验、无校验等。

一般情况下，推荐使用无校验。

2.5 流控制（Flow Control）流控制用于控制数据的传输速度。

常见的流控制方式有硬件流控制和软件流控制。

硬件流控制通过发送和接收的信号线进行控制，而软件流控制则通过软件来实现。

3. 如何设置PLC通讯口默认参数？在设置PLC通讯口默认参数之前，需要先了解具体的PLC型号和厂家提供的配置工具。

以下是一般的设置步骤：3.1 打开配置工具首先，打开PLC厂家提供的配置工具软件，并连接到需要配置的PLC设备。

3.2 选择通讯口在配置工具中，选择要配置的通讯口。

通常会有多个通讯口可供选择，如串口、以太网口等。

3.3 设置波特率在选定的通讯口中，找到波特率选项，并设置为所需的数值。

一般情况下，默认值已经适用于大多数应用场景。

3.4 设置数据位、停止位和校验方式在相同界面中，找到数据位、停止位和校验方式选项，并设置为所需数值。

一、视屏接口1.LVDSLow-Voltage Differential Signaling 低电压差分信号：1994年由美国国家半导体公司提出的一种信号传输模式，是一种电平标准，LVDS接口又称RS-644总线接口，是20世纪90年代才出现的一种数据传输和接口技术。

LVDS即低电压差分信号，这种技术的核心是采用极低的电压摆幅高速差动传输数据，可以实现点对点或一点对多点的连接，具有低功耗、低误码率、低串扰和低辐射等特点，其传输介质可以是铜质的PCB连线，也可以是平衡电缆。

LVDS在对信号完整性、低抖动及共模特性要求较高的系统中得到了越来越广泛的应用。

LVDS接口是LCD Panel通用的接口标准，大多用在7寸以上尺寸的显示屏上。

以8-bit Panel为例，包括5组传输线，其中4组是数据线，代表Tx0+/Tx0-... Tx3+/Tx3-。

还有一组是时钟信号，代表TxC+/TxC-。

相应的在Panel一端有5组接收线。

如果是6-bit Panel 则只有3组数据线和一组时钟线。

PVONTEK显示LVDS转接板接口定义：20PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19 空20空每组信号线之间电阻为（数字表120欧左右）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+ 19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表120欧左右）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表120欧左右）30PIN单6定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：空- 21：空22：空23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表120欧左右）30PIN单8定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表120欧左右）30PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：地17：RS0- 18：RS0+ 19：地20：RS1- 21：RS1+ 22：地23：RS2- 24：RS2+ 25：地26：CLK2- 27：CLK2+每组信号线之间电阻为（数字表120欧左右）30PIN双8定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 19：R3+ 20：RB0-21：RB0+ 22：RB1- 23：RB1+ 24：地25：RB2- 26：RB2+ 27：CLK2- 28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表120欧左右）一般14PIN、20PIN、30PIN为LVDS接口。

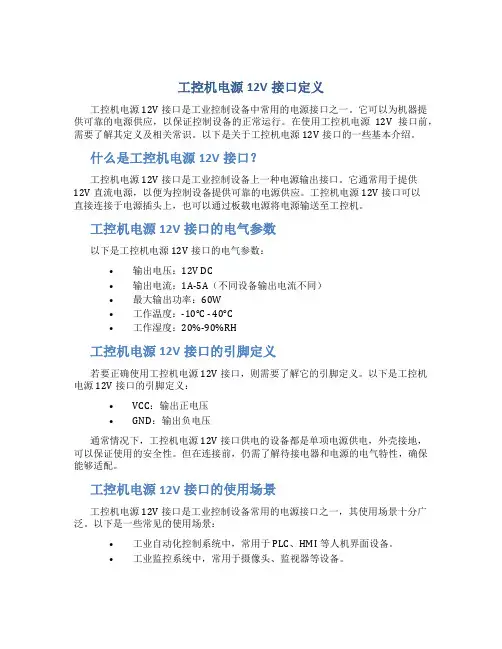

工控机电源12V接口定义工控机电源12V接口是工业控制设备中常用的电源接口之一。

它可以为机器提供可靠的电源供应，以保证控制设备的正常运行。

在使用工控机电源12V接口前，需要了解其定义及相关常识。

以下是关于工控机电源12V接口的一些基本介绍。

什么是工控机电源12V接口？工控机电源12V接口是工业控制设备上一种电源输出接口。

它通常用于提供12V直流电源，以便为控制设备提供可靠的电源供应。

工控机电源12V接口可以直接连接于电源插头上，也可以通过板载电源将电源输送至工控机。

工控机电源12V接口的电气参数以下是工控机电源12V接口的电气参数：•输出电压：12V DC•输出电流：1A-5A（不同设备输出电流不同）•最大输出功率：60W•工作温度：-10°C - 40°C•工作湿度：20%-90%RH工控机电源12V接口的引脚定义若要正确使用工控机电源12V接口，则需要了解它的引脚定义。

以下是工控机电源12V接口的引脚定义：•VCC：输出正电压•GND：输出负电压通常情况下，工控机电源12V接口供电的设备都是单项电源供电，外壳接地，可以保证使用的安全性。

但在连接前，仍需了解待接电器和电源的电气特性，确保能够适配。

工控机电源12V接口的使用场景工控机电源12V接口是工业控制设备常用的电源接口之一，其使用场景十分广泛。

以下是一些常见的使用场景：•工业自动化控制系统中，常用于PLC、HMI等人机界面设备。

•工业监控系统中，常用于摄像头、监视器等设备。

•工控电脑的加强型电源（integrated shutdown and restart control）中，常用于控制工控机的开机、关机、重启等操作。

小结工控机电源12V接口在工业控制设备中具有很重要的作用。

了解工控机电源12V接口的定义、电气参数、引脚定义和使用场景等相关知识，有助于使用者更好地操作它，保证工业控制设备正常运行。

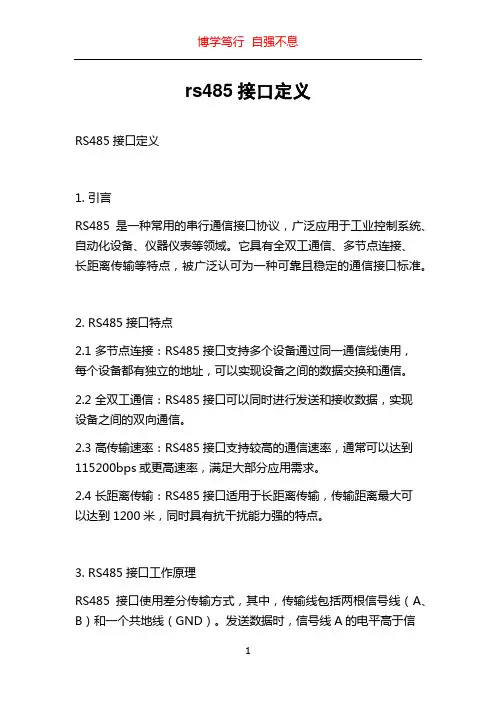

rs485接口定义RS485接口定义1. 引言RS485是一种常用的串行通信接口协议，广泛应用于工业控制系统、自动化设备、仪器仪表等领域。

它具有全双工通信、多节点连接、长距离传输等特点，被广泛认可为一种可靠且稳定的通信接口标准。

2. RS485接口特点2.1 多节点连接：RS485接口支持多个设备通过同一通信线使用，每个设备都有独立的地址，可以实现设备之间的数据交换和通信。

2.2 全双工通信：RS485接口可以同时进行发送和接收数据，实现设备之间的双向通信。

2.3 高传输速率：RS485接口支持较高的通信速率，通常可以达到115200bps或更高速率，满足大部分应用需求。

2.4 长距离传输：RS485接口适用于长距离传输，传输距离最大可以达到1200米，同时具有抗干扰能力强的特点。

3. RS485接口工作原理RS485接口使用差分传输方式，其中，传输线包括两根信号线（A、B）和一个共地线（GND）。

发送数据时，信号线A的电平高于信号线B，接收数据时，信号线A的电平低于信号线B。

这种差分传输方式可以有效降低电磁干扰对信号的影响，提高通信的可靠性和稳定性。

4. RS485接口连接方式以两个设备的连接为例，RS485接口的连接方式一般为：将A线和A线相连，将B线和B线相连，共地线GND连接在一起。

这样就形成了一个RS485通信网络，多个设备可以通过这个网络进行通信和数据交换。

5. RS485接口电气特性5.1 电压范围：RS485接口的电压范围一般为-7V至+12V，在这个范围内可以正常工作。

5.2 驱动能力：RS485接口具有较强的驱动能力，可以驱动较长的传输线路。

5.3 阻抗匹配：为了提高信号的传输质量和减少反射现象，RS485接口需要与传输线路的特性阻抗匹配。

6. RS485接口协议6.1 物理层协议：RS485接口的物理层协议定义了数据在传输线上的电气特性，包括传输速率、电压范围、阻抗匹配等。

控制器通信接口的说明书本文致力于为读者介绍控制器通信接口的相关知识，包括接口的定义、作用、类型、连接方式以及应用场景等内容。

希望本文能够为读者提供全面而有用的资料，以便更好地了解和使用控制器通信接口。

一、接口的定义和作用控制器通信接口是指控制器和其他设备之间进行数据传输的通道，其作用是实现设备之间的数据交互和信息共享。

通信接口可以看做是计算机硬件上的一个接口，它与电缆或其他类型的传输介质相连，以实现不同设备间的连接和通信。

二、接口的类型在控制器通信接口中，常见的类型有串口、并口、USB接口、以太网接口等。

其中，串口和并口是最基本的接口类型，常用于连接计算机和外设设备之间的通讯。

而USB接口和以太网接口则是较为先进的接口类型，具有速度快、容量大、可插拔等优点，广泛应用于各种行业和领域。

三、接口的连接方式在控制器通信接口中，连接方式有直接连接和间接连接两种。

直接连接是指控制器与其他设备直接相连，常见于串行和并行通信。

而间接连接则是指通过传输介质，如网线或电缆等，将控制器和其他设备连接在同一个网络中，以实现网络通信。

四、应用场景控制器通信接口广泛应用于各种设备和系统中，包括工业自动化控制、医疗设备、安防监控、智能家居、机器人控制、通信设备以及航空航天等领域。

例如，在工业自动化控制领域中，控制器与各种外部设备（如传感器、驱动器等）通过通信接口进行数据交互，以实现生产过程的自动化和控制。

在医疗设备领域，则需要控制器通信接口来实现医疗系统的控制和数据传输。

而在安防监控领域，控制器通信接口也是实现对监控摄像头和其他设备的控制和数据传输的关键。

总之，控制器通信接口在现代工业和生活中都扮演着重要的角色，其应用场景广泛、使用范围广阔，为人们的生产和生活提供了无尽的便利。

工业设备通信接口和通信协议1. 协议方信息在我们正式开始之前，先来介绍一下协议方的关键信息，确保大家都能清楚彼此的身份。

好吧，大家准备好了吗？我们来看看：协议方A（设备制造商）：姓名：______公司名：______地址：______联系电话：______电子邮箱：______协议方B（设备用户）：姓名：______公司名：______地址：______联系电话：______电子邮箱：______2. 协议的背景和目的好的，接下来让我们进入正题。

这份协议书的目的是为了确保工业设备之间的通信能够顺畅无阻。

你知道的，现代工业就像一台复杂的机器，每个部分都得好好配合，才能发挥最佳效果。

通信接口和协议就像是这台机器中的油，让一切运转得更加流畅。

3. 定义和术语在我们深入探讨之前，我们先来弄清楚一些重要的术语。

别担心，这些术语没那么复杂，咱们用得着的就是这些：通信接口：设备之间传输数据的桥梁，比如串口、USB、以太网等。

通信协议：设备之间约定的“语言”，包括数据格式、传输规则等。

数据包：传输的数据单元，类似于我们发消息时的“信息”。

4. 协议的内容现在，我们来看看这份协议的具体内容。

说实话，光是纸上谈兵可不够，得实际操作起来才行啊！4.1 通信接口在这部分，我们要明确使用的通信接口。

不同的接口有不同的特点，就像不同的人有不同的性格。

比如：串口通信：简单易用，但传输速度可能慢一点。

以太网：速度快，距离远，但设置起来稍微复杂些。

无线通信：灵活方便，但稳定性有时会受到影响。

4.2 通信协议我们要指定使用的通信协议。

大家要记得，选择合适的协议就像选伴侣，得合得来！常见的通信协议有：Modbus：简单明了，适合工业自动化。

TCP/IP：适合大规模网络，但需要更高的技术支持。

CAN：在汽车和工业设备中广泛应用，抗干扰能力强。

4.3 数据格式数据的格式也非常重要！我们可不能让我们的信息像无头苍蝇一样乱飞。

我们得约定好，比如：数据类型：整型、浮点型、字符串等。

⼯控上常见的通讯接⼝与协议RS232与RS485接⼝的区别⼀、接⼝的物理结构1、RS232接⼝：计算机通讯接⼝之⼀，通常RS232接⼝以9个引脚或25个引脚的型态出现，⼀般个⼈计算机上会有两组RS232接⼝，分别为COM1和COM2.2、RS485接⼝：⽆具体的物理形状，根据⼯程的实际情况⽽采⽤的接⼝。

⼆、接⼝的电⼦特性1、RS232：传输电平信号接⼝的信号电平值较⾼（信号“1”为“-3V⾄-15V”，信号“0”为“3V⾄15V”），易损坏接⼝电路的芯⽚，⼜因为与TTL 电平（0~“<0.8V”，1~“>2V”）不兼容故需要使⽤电平转换电路⽅能与TTL电路连接。

另外抗⼲扰能⼒差。

2、RS485：传输差分信号逻辑“1”以两线间的电压差为+（2-6）V表⽰；逻辑“0”以两线间的电压差为-（2-6）V表⽰。

接⼝信号电平⽐RS232降低了，就不易损坏接⼝电路的芯⽚，且该电平与TTL电平兼容，可⽅便与TTL电路连接。

三、通讯距离1、RS232：RS232传输距离有限，最⼤传输距离标准值为⼗五⽶，且只能点对点通讯，最⼤传输速率最⼤为20kb/s。

RS232接⼝在总线上只允许连接1个收发器，不能⽀持多站收发功能，所以只能点对点通信，不⽀持多点通讯。

RS232采⽤三芯双绞线、三芯屏蔽线等。

2、RS485：最⼤⽆线传输距离为⼀千⼆百⽶。

最⼤传输速率为10Mbps，在100Kb/s的传输速率下，才能达到最⼤的通信距离。

RS485接⼝在总线上允许连接多达128个收发器。

即具有多站通讯能⼒，这样⽤户可以利⽤单⼀的RS485接⼝⽅便地建⽴起设备⽹络。

RS485可以采⽤两芯双绞线、两芯屏蔽线等。

在低速、短距离、⽆⼲扰的场合可以采⽤普通的双绞线，反之，在⾼速、长线传输时，则必须采⽤阻抗匹配（⼀般为120Ω）的RS485专⽤电缆（STP-120Ω⽤于RS485&CAN）⼀对18AWG，⽽在⼲扰恶劣的环境下采⽤铠装型双脚屏蔽电缆（ASTP_120Ω⽤于RS485&CAN）⼀对18AWG.采⽤阻抗匹配、低衰减的专⽤电缆可以达到1800⽶！超过1200⽶，可加中继（最多8只），这样传输距离接近10KM.常见的通讯协议RS485和MODBUS的区别：RS485是⼀个物理接⼝，简单的说是硬件。

一． WeinView MT500 触摸屏与GE PLC 通讯线接口定义
1.CPU 单元 (90-30/90-70/VersaMax
WeinView MT500 触摸屏
PLC RS485端口 9针 D 形母头
GE Fanuc PLC 90 & VersaMax系列
RS485端口 15针D 形公头
说明：90-30系列的电源模块上的RS485端口以及CPU351/352/363上的15针RS485端口都按上图接线
2. CPU单元 (90-30系列CPU351/352/363/364，90-70系列CPX/CGR
WeinView MT500 触摸屏
PLC RS232端口 9针 D 形公头
GE Fanuc PLC 90-30/90-70系列 RS232端口 6脚RJ-11公头
二．PC 机与施耐德 PLC 通讯线接口定义
PC 机 RS232端口 9孔 D 形母头
施耐德Quantum PLC
CPU 67160 Modbus 端口 8脚RJ-45公头
三. WeinView MT500 触摸屏与PC 机通讯线接口定义PC 机 RS232端口 9孔 D 形母头
WeinView MT500 触摸屏
PC RS232端口 PLC RS485端口 9孔 D 形母头四．3100E
五．PC 对Versa Max232通讯线定义（可编程）
六、3100E 第5口（改为232口）对Versa Max232通讯线定义3100E 第5口 232口
Versa Max232端口 9针 D 形公头。

深圳市吉庆电子有限公司工程部2008-04-15工控产品通讯连线接线图一、说明如下：1.8S-----------------8针S端子2.5S-----------------5针S端子3.9公--------------- DB9公头4.9母--------------- DB9母头5.25公-------------- DB25公头6.25母-------------- DB25母头二、端子的引脚定义：三、工控产品通讯线定义如下：1.三菱PLC 台达TP04（8S）（9母）7―――――――――――――64―――――――――――――71―――――――――――――92―――――――――――――82.PC 台达PLC（9母）（8S）2―――――――――――――－53――――――――――――――45――――――――――――――33.三菱PLC 台达触摸屏（人机界面/DOP）（8S）（9母）4――――――――――――――17――――――――――――――22――――――――――――――31――――――――――――――43――――――――――――――54.台达PLC 台达触摸屏（HMI）（8S）（9公）5―――――――――――――24―――――――――――――38―――――――――――――55.PC 台达TP04（9母）（9母）2―――――――――――――33―――――――――――――25―――――――――――――56.台达PLC 台达TP04（8S）（9母）5―――――――――――――24―――――――――――――38―――――――――――――57.PC 台达人机界面（9母）（9公）7―――――――――――――88―――――――――――――75―――――――――――――52―――――――――――――33―――――――――――――28.PC 台达变频器（9母）（RJ-11）定义如下：1：+ 绿：-2：- 红：+ 注：RS485通讯！！！9.海泰克人机台达PLC（25母）（8S）2――――――――――43――――――――――57――――――――――845682010.海泰克PWS人机PC（25母）（9母）2――――――――――23――――――――――37――――――――――5475814611．GP人机欧姆龙PLC （25公）（9公）2――――――――――――33――――――――――――27――――――――――――94512．PC 三菱PLC （9母）（8S）2――――――――――――43――――――――――――15――――――――――――24767813．海泰克PWS500 PC（9公）（9母）2――――――――――33――――――――――25――――――――――514．海泰克TD220 台达PLC （9母）（8S）2―――――――――――53―――――――――――45―――――――――――8 15．Eview MT500触摸屏台达PLC （9母）（8S）2――――――――――――43――――――――――――55――――――――――――3（8）16.台达触摸屏西门子PLC(S7-200)（9公）（9公）¾RS232通讯：2―――――――――――23―――――――――――35―――――――――――5¾RS485通讯：2――――――――3（+）31――――――――8（-）45―――――――――――517．台达触摸屏/TPO4 松下PLC （9公）/（9母）（5 S）2―――――――――――23―――――――――――35―――――――――――118. PC 三菱触摸屏（F930）（9母）（9母）2―――――――――33―――――――――25―――――――――564――――――86―――――－4819.三菱触摸屏（F930）三菱PLC（9公）（8S）1―――――――――――22―――――――――――76―――――――――――17―――――――――――49―――――――――――54 3――――――5 620. PC 台达A系列伺服CN3（9母）（IEEE1394）5―――――――――12―――――――――23―――――――――421. PC 台达B系列伺服CN3 （9母）（8S）2―――――――――53―――――――――45―――――――――822.台达触摸屏台达B系列伺服CN3（9公）（8S）2―――――――――53―――――――――45―――――――――823. Eview文本（MD204LV4）台达PLC（9母）（8S）2――――――――――53――――――――――45――――――――――824. 台达A系列伺服CN2 编码器5――――――――――A----------(A)4――――――――――/A---------(B)7――――――――――B ---------(C)9――――――――――/B---------(D)10 ―――――――――Z----------(F)2――――――――――/Z---------(G)14―――――――+5V-------(S)1613―――――――GND------(R)1525.台达触摸屏KV Series（9公）（RJ-11/6Pin）2―――――――――33―――――――――5 基恩士 KEYENCE5―――――――――4注：RS232通讯！！！26.海泰克触摸屏三菱PLC(FX2N)（25母）（8S）14―――――――――――215―――――――――――116―――――――――――717――――――――421注：RS422通讯！！！27.海泰克触摸屏三菱PLC(FX2N)（9公）（8S）1――――――――――26――――――――――14――――――――――79――――――――――4注：RS422通讯！！！28.威纶触摸屏三菱PLC（9母）（8S）1――――――――――42――――――――――75――――――――――33――――――――――14―――――――――－229. 威纶触摸屏PC（9母）（9母）5―――――――――57―――――――――28―――――――――330.富士触摸屏（VGOOC-E）三菱PLC（25公）（8S）31.Wein View MT500触摸屏NAIS FP PLC（9公）（5S）2――――――――――――－33―――――――――――――25―――――――――――――132.海泰克触摸屏PWS6600C-S 台达PLC（25公）（8S）2―――――――――――43―――――――――――57―――――――――――84533.海泰克触摸屏PWS6A00T-P PC（25公）（9母）2――――――――23――――――――37――――――――54 15 467834.海泰克触摸屏PWS1711 西门子PLC（S7-200）（25母）（9公）14―――――――――315―――――――――835.台达触摸屏台达A系列伺服CN3（9公）（IEEE1394）5―――――――――12―――――――――23―――――――――4工控产品通讯连线接线图36.西门子触摸屏（TP178）西门子PLC（S7-200）（9公）（9公）3――――――――――35――――――――――58――――――――――8第 11 页共 11 页。

plc网口通讯口随着信息技术的不断发展，工业自动化领域的PLC（可编程逻辑控制器）在生产过程中扮演着越来越重要的角色。

PLC的网口通讯口，作为PLC与周围设备进行数据交换的关键接口，具有极大的实用性和灵活性。

本文将重点探讨PLC网口通讯口的功能和应用，以及其在工业自动化中的重要性。

一、什么是PLC网口通讯口PLC网口通讯口，简称网口，是PLC系统与外部设备进行数据交换的接口。

它通过物理连接和软件协议，实现PLC与其他设备之间的数据传输和通信。

目前，常见的PLC网口通讯口接口有以太网口、RS485串口、CAN总线等。

二、PLC网口通讯口的功能1. 数据传输：PLC网口通讯口可以实现高速、稳定的数据传输。

通过网口，PLC可以与其他设备进行数据交换，如传感器、执行器、人机界面等。

这样的数据交换能够实现灵活的控制策略和实时的监测反馈，提高生产效率和质量。

2. 远程监控：PLC网口通讯口支持远程监控功能。

通过连接互联网，可以实现对PLC设备的远程监控和操控。

无论身在何处，只要具备网络连接，就可以随时了解生产过程中的各项指标和状态，及时做出相应的调整和决策。

3. 数据存储：PLC网口通讯口还可以实现数据的存储和传输。

通过网口，PLC可以将生产过程中的各类数据，如温度、压力、流量等，上传至上位机或云平台。

这样的数据存储和传输，为生产管理和大数据分析提供了有力的支持，为企业决策提供科学依据。

三、PLC网口通讯口在工业自动化中的应用1. 生产线监控：在自动化生产线中，PLC网口通讯口可以实现生产线的监控和控制。

通过网口，PLC可以实时接收各个工位的数据，并根据预设的控制逻辑进行反馈和调整。

这样可以有效地提高生产线的效率和稳定性，降低生产成本。

2. 设备故障诊断：PLC网口通讯口可以与设备的故障检测系统相连接，实时获取设备的运行状态和故障报警信息。

通过网口，PLC可以将这些信息传输至上位机进行分析和诊断。

这样可以及时发现设备故障，避免生产线的停机和延误。

控制器通讯接口说明书1. 介绍本文档是为了向用户提供有关控制器通讯接口的详细信息。

在本文档中，您将了解到控制器的通讯接口能力以及如何使用它们与外部设备进行通信。

2. 控制器通讯接口概述控制器通讯接口是控制器与外部设备之间进行数据交互的桥梁。

它们允许控制器接收和发送数据，实现与其他设备的连接和通信。

本节将介绍控制器通讯接口的主要特点和能力。

3. 串口通信串口通信是一种常见的控制器通讯接口方式。

通过串口，控制器可以与计算机、传感器、显示设备等进行数据交换。

在本节中，我们将详细介绍串口通信的参数设置、数据传输方式以及注意事项。

4. 以太网通信以太网通信是基于以太网协议进行数据传输的通讯接口。

它具有高带宽、高速率和可靠性等优势，在现代控制系统中得到广泛应用。

本节将介绍以太网通信的配置方法、数据传输机制以及网络安全性相关的内容。

5. CAN总线通信CAN总线通信是一种用于控制和数据采集的网络通讯协议。

它具有高可靠性、抗干扰能力强的特点，广泛应用于汽车、工业自动化等领域。

本节将介绍CAN总线通信的基本原理、数据帧结构和通信参数的设置等。

6. USB通信USB通信是一种用于连接外部设备和计算机的通信接口。

它支持高速传输和热插拔功能，已成为多种设备的标准接口。

本节将详细介绍USB通信的工作原理、数据传输方式以及兼容性相关的内容。

7. 无线通信无线通信是一种基于无线电波传输数据的通讯方式，它通过无线模块将控制器与其他设备连接起来。

本节将介绍无线通信的几种常见方式，包括蓝牙、Wi-Fi和Zigbee等，并介绍它们的应用场景和通信距离。

8. 总结本文档对控制器通讯接口进行了详细的说明，包括串口通信、以太网通信、CAN总线通信、USB通信和无线通信等。

通过本文档，您可以更好地了解控制器通讯接口的功能和使用方法，从而为您的控制系统设计和开发提供参考。

希望本文档对您有所帮助！。

plc通讯以太网口当谈到自动化控制系统时，不得不提到PLC（可编程逻辑控制器）。

作为广泛应用于工业领域的控制设备，PLC的通讯方式起着至关重要的作用。

其中，PLC通讯以太网口被广泛应用，为自动化系统的数据传输提供了高效、可靠的解决方案。

PLC通讯以太网口，简称以太网通讯口，是指在PLC设备上提供的用于连接以太网的接口。

以太网是一种常用的局域网通信协议，基于TCP/IP协议，具有广域网连接能力。

因此，PLC通讯以太网口可以实现与其他设备或系统的高速通讯。

首先，PLC通讯以太网口具备较高的传输速率。

传统的PLC通讯方式如串口、并口等传输速率有限，难以满足如今工业自动化控制系统对高效、即时通讯的需求。

而以太网通讯口的出现，极大提高了PLC与其他设备间的通讯速率。

这使得实时控制变得更加可行，大大降低了数据传输的延迟时间。

其次，PLC通讯以太网口具备较高的稳定性和可靠性。

以太网是一种非常成熟、可靠的通信协议，具备较强的抗干扰能力。

相比于传统的PLC通讯方式，以太网通讯口能够更好地抵御噪声、干扰等外部因素对通讯信号的影响。

这保证了数据传输的稳定性，提高了自动化控制系统的可靠性。

此外，PLC通讯以太网口还具备良好的可扩展性。

现代工业自动化控制系统通常涉及多个设备、多个系统的互联互通。

以太网通讯接口提供了更灵活、可扩展的解决方案。

通过以太网通讯，PLC可以与不同厂家、不同型号的设备进行高效通讯，实现多设备联动控制。

这为工业自动化的集成化发展提供了有力的支持。

在实际应用中，PLC通讯以太网口具有广泛的适用性。

不仅可以与各类工业设备进行通讯，如伺服驱动器、温度传感器等，还可与上位机、数据采集系统进行连接，实现对生产数据的实时监测和分析。

特别值得一提的是，PLC通讯以太网口还支持远程监控和远程操作。

工程师可以通过互联网连接到PLC设备，实时监视设备状态、调整参数，从而实现对设备的远程管理。

然而，与众多的优点相比，PLC通讯以太网口也存在一些挑战和需求。
