可视对讲系统培训
- 格式:ppt
- 大小:3.54 MB
- 文档页数:17

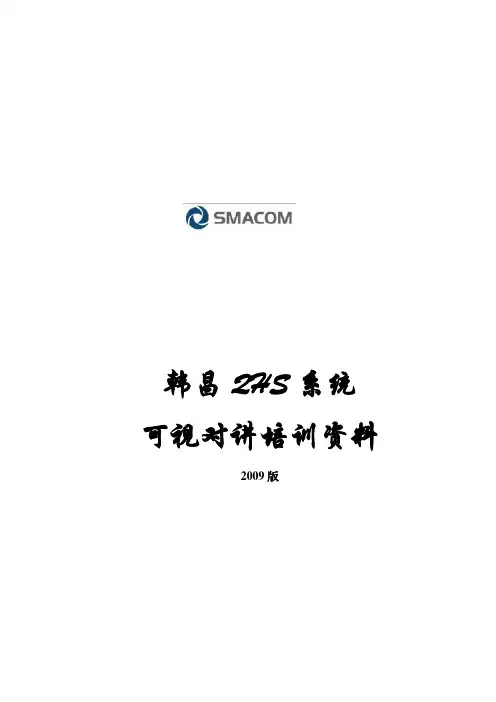

韩昌QHS系统可视对讲培训资料2009版深圳韩昌电子有限公司 熊思凡韩昌可视对讲培训资料一.系统的基本架构1. 韩昌QHS 系统的主要架构为:室内分机—隔离器--单元门口机—管理中心机四个级别。
在特殊的情况下分为:室内分机—隔离器—单元门口机—转换器—副管理机或围棋机—中心管理机几个级别。
二.系统功能V4/8K V4/8K V4/8K QHS-5600主单元门口机 QHS-5600副单元门口机 VSA-101 V4/8K V4/8K V4/8KQHS-5600副单元门口机VSA-101 QHS-5500转换器 QHS6200围墙机 QHS-5300 管理机 QHS-5600主单元门口机韩昌QHS采用多级结构管理,可实现99个组团、99个副分管理中心,小区主管理总容量为54000户;联网总线为RS485通讯,采用三通道通话、双路视频布线方式,使同一系统内住户与门口机、住户与管理机、住户与住户三路同时呼叫通话(非同一住户),信息畅通无阻;通话电路各设备采用优质进口继电器,安全稳定性高;采用软编码方式能适合各种特殊的门牌号码和幢号;各联网通讯端口加有DSA301等防雷管,起到防雷的作用;系统单元主机和小区门口机还具有支持在线升级功能,能将最新的软件发布到各个设备里进行更新三.各设备主要电路元件对照1.QHS-5600单元门口机电路位置元件名称芯片型号U1 CPU主芯片ATMEGA128U2 住户端通讯芯片75176U3 中心端通讯芯片75176R1.R2 住户端通讯保护电阻150欧姆电阻R5.R6 中心端通讯保护电阻150欧姆电阻SD2.SD3.SD4 住户端通讯保护防雷管P6KE18C双向二极管SD1.SD5.SD6 中心端通讯保护防雷管P6KE18C双向二极管端口对照表:端口位置端口名称数据线作用CON1 至中心机8芯数据端口(线序为从上向下1至8)1.2为通讯数据线;3.4为分机与门口机音频线5.6为分机与管理机音频线7.8为户户通音频线CON2 至住户(隔离器)8芯数据端口(线序为从下向上1至8)1.2为通讯数据线;3.4为门口机与分机音频线;5.6为分机与管理机音频线;7.8为户户通音频线CON3 至副门口机8芯数据 1.2 为副门口机与住户通讯数据线;3.4为副门口机与管理机音频线5.6为副门口机与分机音频线;7.8为副门口机与管理机通讯数据线2.QHS-5300管理机电路位置元件名称芯片型号U16 副管理机端口(T1口)通讯芯片75176U17 (联网)单元门口机端口(T2口)通讯芯片75176 R10.R11 副管理机端通讯保护电阻150欧姆电阻R12.R13 (联网)单元门口机端通讯保护电阻150欧姆电阻端口对照表:端口位置端口名称数据线作用T1 去副管理机8芯数据(水晶头触点朝上从左至右1到8)2.1为通讯数据线;3.4为副管理机与门口机音频线;5.6为副管理机与分机音频线;7.8为T2 (联网)门口机8芯数据(水晶头触点朝上从右至左1到8)2.1为通讯数据线;3.4为管理机与门口机音频线;5.6为管理机与分机音频线;7.8为3.QHS-V4/8K隔离器电路位置元件名称芯片型号U1 CPU主芯片AT89S52U3 信息存储芯片24C02U4 主干线通讯芯片75176U5 分户通讯芯片75176R6.R7 主干线通讯保护电阻150欧姆电阻R8.R9 分户通讯保护电阻150欧姆电阻SD1.SD2.SD3 主干线通讯保护防雷管P6KE18C双向二极管SD4.SD5.SD6 住户端通讯保护防雷管P6KE18C双向二极管端口对照表:端口位置端口名称数据线作用LINE IN 主干8芯数据线进端口(从上到下1至8)1.2为主干线通讯数据线;3.4为分机与门口机音频线;5.6为分机与管理机音频线;7.8为户户通音频线LINE OUT 主干8芯数据线出端口 1.2为主干线通讯数据线;3.4为分机与门口机音频线;5.6为分机与管理机音频线;7.8为户户通音频线CON4.5.6.7.8.9.10.11 分机数据8芯端口 1.2为分机通讯数据线;3.4为分机与门口机音频线;5.6为分机与管理机音频线;7.8为户户通音频线4.QHS-6200M围墙机/QHS-6400单元门口机电路位置元件名称芯片型号U1 CPU主芯片ATMEGA128U2 住户端通讯芯片75176U3 中心端通讯芯片75176R1.R2 住户端通讯保护电阻150欧姆电阻R6.R7 中心端通讯保护电阻150欧姆电阻SD2.SD3.SD4 住户端通讯防雷管P6KE18C双向二极管SD1.SD5.SD6 中心端通讯防雷管P6KE18C双向二极管端口对照表:端口位置端口名称数据线作用CON10(HOME)至住户(隔离器)8芯数据端口(水晶头触点朝下从右至左1到8)1.2为通讯数据线;3.4为门口机与分机音频线;5.6为分机与管理机音频线;7.8为户户通音频线CON3(MASTER)至中心机8芯数据端口(水晶头触点朝下从右至左1到8)1.2为通讯数据线;3.4为分机与门口机音频线 5.6为分机与管理机音频线7.8为户户通音频线CON12(S-LOBBY)至副门口机8芯数据 1.2 为副门口机与住户通讯数据线;3.4为副门口机与管理机音频线5.6为副门口机与分机音频线;7.8为副门口机与管理机通讯数据线5.QHS-5500转换器和QHS-5300Z管理器电路位置元件名称芯片型号U1 CPU主芯片ATMEGA128U2 联网门口机端通讯芯片75176U3 中心端通讯芯片75176U4 围墙机端通讯芯片75176R1.R2 联网门口机端通讯保护电阻150欧姆电阻R5.R6 中心端通讯保护电阻150欧姆电阻R9.R10 围墙机端通讯保护电阻150欧姆电阻SD1.SD2 联网门口机端通讯防雷管P6KE18C双向二极管SD3.SD4 中心端通讯防雷管P6KE18C双向二极管SD5.SD6 围墙机端通讯防雷管P6KE18C双向二极管四.各设备操作说明1.QHS-5600单元门口机进入编辑状态:* # (同时按)8282 (能听到“di “的一声)设置单元号: 1 + 1 + 1 +(4位单元号)+ 管理室+ 呼叫退出设置固有尾号: 1 + 1 + 2 +(2位固有号10)+ 管理室+ 呼叫退出(副门口机为11 12)设置开门时间: 1 + 1 + 3 + 1 +(开门时间)+ 管理室+ 呼叫退出设置住户开门密码:1 + 2 + 2 + 1 +(卡的ID)+ 管理室+(4位住户呼号)(4位密码)+ 管理室+ 呼叫退出删除住户开门密码: 1 + 2 + 2 + 2 + (卡的ID)+ 呼叫退出开门方法:# + 四位密码+ 四位住户号+ #设置公共开门密码: 1 + 1 + 3 + 2 + 1 +(4位新密码)+ 管理室+ 呼叫退出删除公共开门密码: 1 + 1 + 3 + 2 + 2 + 呼叫退出开门方法:# + 四位密码+ #注意:住户密码和公共密码切换,是把公共密码删除,这时为住户密码。

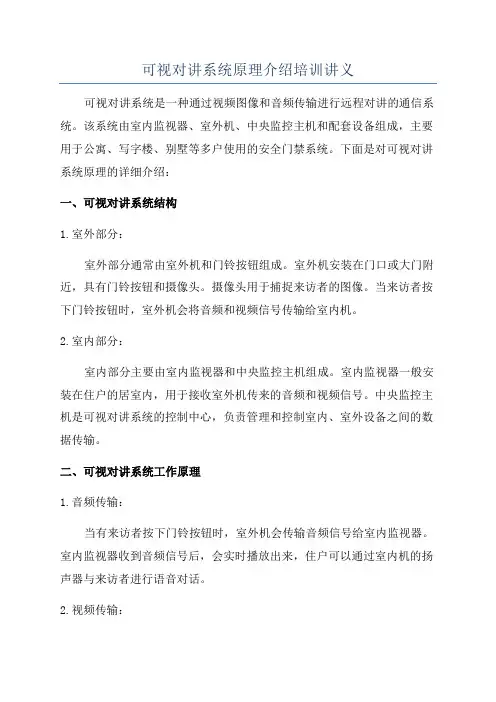

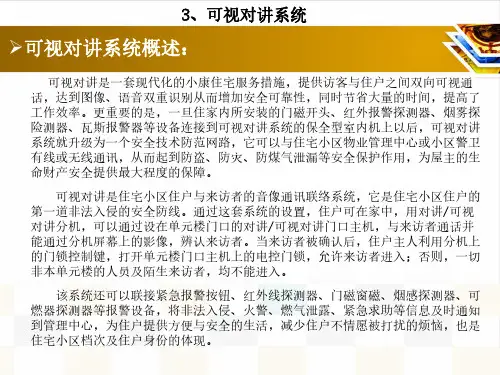

可视对讲系统原理介绍培训讲义可视对讲系统是一种通过视频图像和音频传输进行远程对讲的通信系统。
该系统由室内监视器、室外机、中央监控主机和配套设备组成,主要用于公寓、写字楼、别墅等多户使用的安全门禁系统。
下面是对可视对讲系统原理的详细介绍:一、可视对讲系统结构1.室外部分:室外部分通常由室外机和门铃按钮组成。
室外机安装在门口或大门附近,具有门铃按钮和摄像头。
摄像头用于捕捉来访者的图像。
当来访者按下门铃按钮时,室外机会将音频和视频信号传输给室内机。
2.室内部分:室内部分主要由室内监视器和中央监控主机组成。
室内监视器一般安装在住户的居室内,用于接收室外机传来的音频和视频信号。
中央监控主机是可视对讲系统的控制中心,负责管理和控制室内、室外设备之间的数据传输。
二、可视对讲系统工作原理1.音频传输:当有来访者按下门铃按钮时,室外机会传输音频信号给室内监视器。
室内监视器收到音频信号后,会实时播放出来,住户可以通过室内机的扬声器与来访者进行语音对话。
2.视频传输:室外机内置摄像头,可以拍摄来访者的图像。
当来访者按下门铃按钮时,室外机会传输视频信号给室内监视器。
室内监视器收到视频信号后,会显示来访者的图像。
住户可以通过室内监视器的显示屏观看来访者的实时图像。
3.控制与管理:中央监控主机是可视对讲系统的控制中心,主要用于管理和控制室内、室外设备之间的数据传输。
中央监控主机可以实现对室内监视器和室外机的监控和控制,同时也可以连接其他安防设备,如门禁系统、报警系统等。
三、可视对讲系统优势1.安全性高:通过可视对讲系统,住户可以准确地辨别出来访者的身份,避免让陌生人进入居室。
同时,可视对讲系统还可以配合门禁系统使用,提高入口的安全性。
2.方便快捷:住户可以通过室内监视器与来访者进行语音对话,不需要亲自去门口开门。
同时,可视对讲系统还可以记录来访者的图像和音频,方便后期查阅和管理。
3.远程控制:有些可视对讲系统可以实现远程控制。

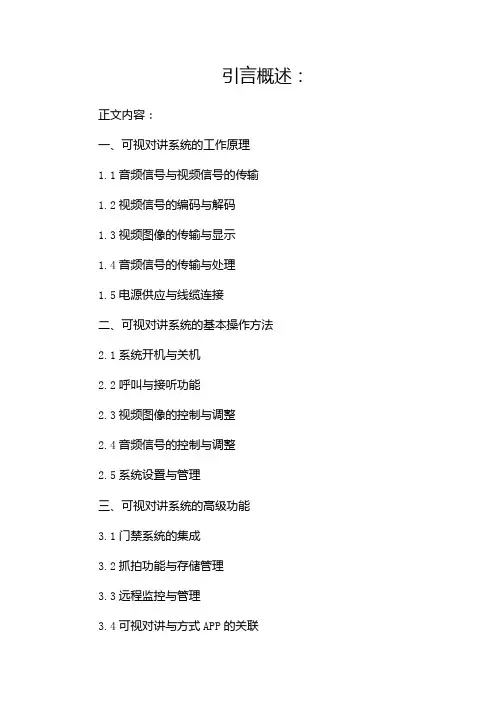

引言概述:正文内容:
一、可视对讲系统的工作原理
1.1音频信号与视频信号的传输
1.2视频信号的编码与解码
1.3视频图像的传输与显示
1.4音频信号的传输与处理
1.5电源供应与线缆连接
二、可视对讲系统的基本操作方法
2.1系统开机与关机
2.2呼叫与接听功能
2.3视频图像的控制与调整
2.4音频信号的控制与调整
2.5系统设置与管理
三、可视对讲系统的高级功能
3.1门禁系统的集成
3.2抓拍功能与存储管理
3.3远程监控与管理
3.4可视对讲与方式APP的关联
3.5多系统联动与互联互通
四、可视对讲系统的故障排除
4.1视频图像无法正常显示
4.2音频信号出现异常
4.3通信连接出现故障
4.4电源供应异常
4.5系统设置与功能问题
五、可视对讲系统的安全与维护
5.1系统安全性的考虑
5.2系统的定期维护与保养
5.3硬件设备的保护
5.4软件系统的更新与升级
5.5人员培训和操作规范的制定
总结:
通过本教程的学习,我们了解了可视对讲系统的工作原理、操作方法以及故障排除等方面的知识。
合理的使用和维护可视对讲系统可以提高安全性和便利性,并为用户带来更好的使用体验。
在今后的实际操作中,我们应当根据具体的需求,合理运用可视对讲系统的功能,保障系统的稳定性和安全性。

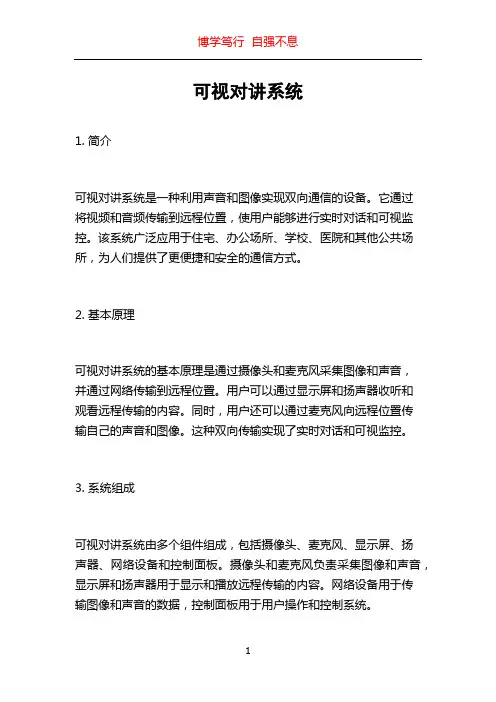

可视对讲系统原理介绍培训讲义一、引言随着科技的不断发展,可视对讲系统已经逐渐普及并应用于各种场合,如住宅小区、办公楼、学校等。
可视对讲系统能够提供语音和视频双向通信,满足人们对安全和便利性的需求。
本讲义将对可视对讲系统的原理进行详细介绍,帮助大家更好地了解该系统的工作原理。
二、可视对讲系统的组成1.室外单元:室外单元通常安装在建筑物入口处或围墙旁边,用于来访者按门铃并与屋内室内机进行通话。
室外单元通常由门铃按钮、摄像头、麦克风和喇叭组成。
2.室内机:室内机通常安装在房屋内部的门口或者需要监控的区域,用户可以通过室内机与室外单元进行通话,并观看室外的视频画面。
同时,室内机还可以进行对讲、监控、开锁等操作。
室内机通常由显示屏、麦克风、喇叭、语音处理模块和控制电路板组成。
三、可视对讲系统的工作原理1.通话功能当来访者按下室外单元的门铃按钮时,室外单元将发送信号给室内机,室内机接收到信号后,开启与室外单元的通话功能。
室内机上的麦克风会采集用户的声音,通过语音处理模块处理后,发送给室外单元。
室外单元上的麦克风会采集来访者的声音,并通过语音处理模块处理后,发送给室内机。
双方可以通过喇叭进行听筒与扬声器的交互,实现双向通话。
2.视频功能室外单元上的摄像头会实时拍摄来访者的画面,并通过视频传输线路将画面传输到室内机上的显示屏上。
用户可以通过显示屏观看来访者的画面,从而判断是否开启门禁。
同时,室内机上的摄像头也可以实时监控室内的画面,用户可以随时查看室内的情况。
3.开锁功能在确认来访者身份后,用户可以通过室内机上的开锁按钮,发送开锁信号给室外单元,实现对门禁的控制。
室外单元上的控制电路板会解析开锁信号,并控制锁具进行解锁操作。
四、可视对讲系统的应用1.住宅小区:住宅小区通常安装可视对讲系统,来访者按门铃后,居民可以通过室内机观看来访者的画面并进行通话,确保安全。
2.办公楼:办公楼通常安装可视对讲系统,来访者到达办公楼后,可以通过室外单元的门铃按钮与办公室内的人员进行通话,由人员确认身份后,决定是否开启门禁。
