墙上打孔水钻施工方案

天津红星国际广场逸品轩剪力墙开洞施工案审批：审核：编制：中建三局建设工程股份有限公司天津红星国际广场逸品轩项目部天津红星国际广场3#地地下室剪力墙开洞及加固案1、编制说明：1.1本案为天津红星国际广场3# 地下室剪力墙开洞及加固工程施工而编制。

1.2加固工程不同于新建工程，技术措施必须到位，因此施工时要格按施工案施工，管理好、组织好，保质保量的完成任务。

1.3因地下室外墙已完成防水卷材敷设，因此本工程需将原有卷材破除后再进行后续施工。

2、工程概况：天津红星国际广场3# 地地下室地下室因红黑站变更（TJ-3#-2013-186 联系单）新增管道安装需要，需在剪力墙上开洞安装套管，需开洞共 3 个，洞口尺寸为2 个850*600 、1 个1100*600 ，具体位置见变更。

3、开洞及加固案3.1、工艺流程：施工准备T搭设操作架T放线、验线T水钻定位T水钻开洞T套管安装固定T洞口加固T检查验收T外墙防水施工T回填。

3.2、施工及加固法3.1.1 、施工准备1、主要机具：水钻2、辅助工具：墨斗、墨水、水平尺、盒尺、红蓝铅笔等3、作业条件（1）、施工前，先清理施工区域的障碍物，清除施工面的浮土及灰皮；（2）、根据图纸放出开洞位置；（3）、熟悉图纸，做好技术交底。

3.1. 2、开洞标高为板底，为满足施工需要，采用钢管扣件搭设操作架，间距、步距均为1.5m ，顶部满铺脚手板设防护架，高度1.2m ；3.1. 2、放线、验线：开洞的直径比止水异环钢板外径大25-30mm ，根据要求放出水钻开洞的位置线，复核切割洞口无误后，采用水钻切割。

3.1.3、水钻定位：根据洞口位置线，在切割洞口位置线外侧用膨胀螺栓将钻机固定在剪力墙上。

专业资料3.1.4、水钻开洞:1、对于850*600、1100*600的洞口采用多次钻成洞，如下图:3.1.5、套管安装固定: 套筒墙外一端焊接6mm 厚钢板，钢板与剪力墙采用粘钢技术粘接密圭寸， 套筒与剪力墙之间采用高强无收缩灌浆料灌实。

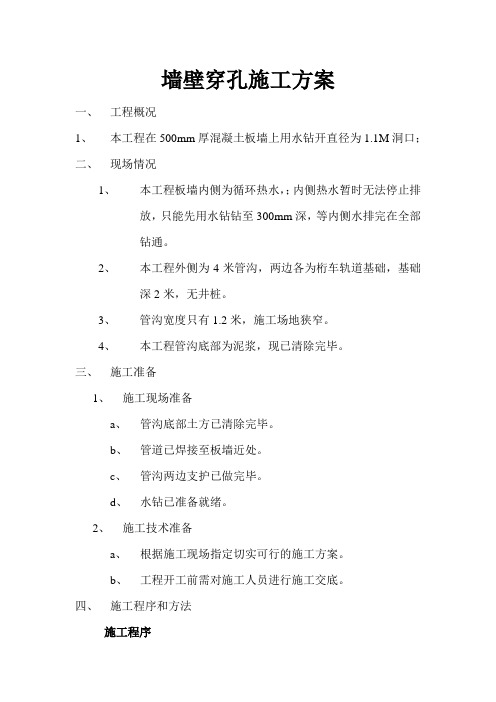

墙壁穿孔施工方案
一、工程概况
1、本工程在500mm厚混凝土板墙上用水钻开直径为1.1M洞口；
二、现场情况
1、本工程板墙内侧为循环热水，；内侧热水暂时无法停止排
放，只能先用水钻钻至300mm深，等内侧水排完在全部
钻通。

2、本工程外侧为4米管沟，两边各为桁车轨道基础，基础
深2米，无井桩。

3、管沟宽度只有1.2米，施工场地狭窄。

4、本工程管沟底部为泥浆，现已清除完毕。

三、施工准备
1、施工现场准备
a、管沟底部土方已清除完毕。

b、管道已焊接至板墙近处。

c、管沟两边支护已做完毕。

d、水钻已准备就绪。

2、施工技术准备
a、根据施工现场指定切实可行的施工方案。

b、工程开工前需对施工人员进行施工交底。

四、施工程序和方法
施工程序
洞口的定位——＞水钻钻眼，钻至300mm深——＞内侧水停止排放，钻通剩余200mm——＞风镐破碎
施工方法：
将水钻横放在墙壁上确定固定水钻的位置，然后用冲击钻钻眼放置膨胀螺丝，将水钻固定墙壁上进行钻眼，依次按穿墙洞外边线一圈进行钻眼，先钻至300mm深，待里面水停止排放并排放干净后钻通剩余200mm，其他有连接的地方用风镐破碎。

五、安全保证措施
为保证安全，在施工时安排专门人员进行监视，监视周围支护，一旦有危险信号，立即停止施工，等消除危险源在进行施工。

为防止水钻钻的太深，内部水压力过大，造成内部水外流，要严格控制水钻钻深深度。

水钻开洞施工方案一、方案概述二、施工步骤1.前期准备在施工前，需要根据工程要求的洞口规格和位置，选择适当的水钻设备。

施工前还需对现场进行勘察，了解地质情况和岩石性质，以制定准确的施工方案。

2.设备安装将水钻设备安装在施工现场，根据需要可以进行固定，确保设备的稳定性和安全性。

3.施工过程（1）调整水压根据开洞要求，调整水钻设备的水压，通常在100-150MPa之间。

水压太低会导致开洞速度过慢，水压太高可能引起设备故障。

（2）定位开洞在设定好的开洞位置上钻入一个切口，然后将喷口插入切口中。

对于较大直径的洞口，可以选择风动或电动液压钻机进行辅助开洞。

（3）开洞打开水钻设备，高压水射流冲击岩石或土层，逐渐形成洞口。

注意控制开洞速度和角度，以避免太快或太慢导致的质量问题。

（4）冲洗清理开洞后，使用高压水射流进行冲洗清理，将洞内的碎石、泥浆等杂物冲刷出洞外，保持洞内的清洁。

（5）质量检查进行洞口质量检查，检查洞口的直径、平整度等指标是否达标。

如有不合格情况，可进行修补或重新开挖。

三、施工工艺1.水钻设备水钻设备主要由高压水泵、喷嘴、控制系统等组成。

高压水泵提供高压水源，喷嘴产生高速的射流，控制系统控制水压、喷嘴角度等参数。

2.高压水射流高压水射流能够在短时间内产生巨大的冲击力，从而将岩石或土层冲击破碎，形成洞口。

3.辅助设备对于较大洞口，可以选择使用风动或电动液压钻机进行辅助开洞，以加快施工速度。

四、注意事项1.安全措施施工人员需全程佩戴安全防护装备，包括安全帽、护目镜、防护服、耳塞等。

操作人员应接受专业培训，并具备一定的施工经验。

2.施工现场管理施工现场应保持整洁有序，设有明显的警示标识，包括安全警示、禁止通行等。

设备安装牢固，通风良好。

3.地质勘察在进行施工前，应进行详细的地质勘察，了解地质情况和岩石性质，以制定科学的施工方案。

4.振动影响评估施工过程中产生的振动对周围建筑或地下管线可能产生影响，需要通过振动影响评估来确定施工参数和控制措施。

水钻（也称为电动钻或冲击钻）是一种常用的工具，用于在墙上开洞，安装管道、电线或其他设备。

以下是使用水钻进行开墙洞的一些技巧：
1.准备工作：确保墙面稳固，没有裂缝或易碎材料。

在墙上标记出开洞的位置，并确保标记准确。

2.选择合适的钻头：根据需要开洞的直径和材料类型，选择合适的钻头。

对于混凝土或砖墙，通常使用硬质合金钻头。

3.调整水钻设置：将水钻设置为冲击模式，并调整到适当的转速。

对于混凝土墙，可能需要较高的转速和冲击力。

4.钻孔：将水钻垂直于墙面，对准标记的位置，开始钻孔。

开始时可以使用较低的转速，待钻头钻入材料后再逐渐增加转速。

5.保持水钻稳定：在钻孔过程中，保持水钻稳定，避免钻头偏离标记位置。

6.控制钻孔深度：使用水钻的深度调节器控制钻孔的深度，确保钻孔达到所需尺寸。

7.冷却钻头：如果钻头过热，应暂停钻孔，让钻头冷却后再继续。

8.清理孔边：钻孔完成后，使用适当的工具清理孔边，去除多余的碎片和灰尘。

9.检查孔径：确保孔径符合要求，必要时进行修整。

10.安全第一：在整个过程中，始终注意安全，佩戴适当的防护装备，如护目镜、耳塞和手套。

使用水钻开墙洞时，需要耐心和技巧，特别是对于坚硬的材料。

正确的操作可以确保开洞的质量和效率。

墙体开孔（水钻开孔）专项施工方案目录一、编制依据及说明 (3)1.1编制依据 (3)1.2编制说明 (3)二、工程概况 (3)三、工程特点 (3)3.1施工特点 (3)3.2施工条件 (4)四、施工准备 (4)4.1施工用水 (4)4.2施工用电 (4)4.3施工供风 (5)4.4施工现场准备 (5)4.5技术准备 (5)3.3设备准备 (6)3.4人员准备 (6)3.5施工工程量及材料 (6)五、施工计划安排 (7)六、施工方案 (7)6.1总体施工思路 (7)6.2场地清理 (7)6.3测量放线 (7)6.4脚手架搭设 (7)6.5钻孔施工 (8)6.6钢筋植筋 (9)6.7预埋管制做 (11)6.8预埋管安装 (11)七、成品保护 (12)八、钢筋、模板及混凝土施工 (12)8.1模板及支撑系统施工 (12)8.2支架搭设技术要求 (13)8.3钢筋施工 (15)8.4注浆施工 (21)8.5预埋件及预埋留孔 (22)九、质量保证措施 (22)9.1模板工程质量保证措施 (22)9.2钢筋工程质量保证措施 (23)9.3混凝土浇筑质量保证措施 (23)9.4支架搭设质量保证措施 (24)十、安全文明施工措施 (24)一、编制依据及说明1.1编制依据1、施工图纸；2、《建筑现场临时用电安全技术规程》（JGJ46-2005）；3、《建筑施工安全检查标准》（GB50011-2001）；4、《建筑工程施工质量检验评定同一标准》（GB50300-2001）；5、《建筑工程高空作业安全技术规范》（JGJ86-91）；6、《建筑安装工程资料管理规范》（DBJ01-51-2003）；1.2编制说明地铁站车站主体结构及二次结构已施工完成，根据设计联系单，因前期相关专业管线位置未确定，导致部分墙体未预留穿线管及穿线套管，现根据设计要求对缺失的预埋管及套管采用水钻进行重新开孔，以满足设计要求。

二、工程概况根据总体设计联系单，地铁站20轴~60轴在已施工完墙体上共计需开孔385个，其中孔径在Ø200以上的32个，孔径在Ø200以下的353个，预埋管及套管主要为电器人防套管、设备管线套管、给排水套管及人防通风。

第1篇一、施工准备1. 设计图纸：在施工前，必须仔细阅读设计图纸，了解洞口的位置、尺寸、形状等要求。

2. 材料准备：根据洞口尺寸和形状，准备相应的水钻、钻头、金刚石钻头、植筋胶、焊条、微膨胀混凝土、钢管、脚手板、扣件、覆膜木胶合板、对拉螺栓、PVC套管等材料。

3. 人员准备：组织施工队伍，确保人员具备相关技能，特种工持证上岗。

二、施工工艺1. 定位放线：按照设计图纸及现场实际情况，施放切除边缘线。

若发现现场情况与图不符，应及时与总包及设计联系解决。

2. 定位：根据所施放的线，在构件上安装水钻进行控制点施工，水钻钻头用102的钻头与水钻配合施工。

3. 切割：采用水钻切割设备，按照设计要求，原结构混凝土墙体必须采用无震动方法进行切割，以求避免对原结构产生破坏、扰动。

4. 清理：待洞口完工后，进行渣土外运并清理现场。

5. 加固：在洞口周围，采用植筋胶、焊条、微膨胀混凝土等材料进行加固，确保洞口周围的稳定性。

6. 密闭处理：在洞口周围，采用PVC套管等材料进行密闭处理，防止水分、气体等进入洞口内部。

三、施工注意事项1. 安全施工：在施工过程中，必须严格遵守安全操作规程，确保施工人员的人身安全。

2. 保护周边环境：在施工过程中，要注意保护周边环境，避免对其他设施造成损坏。

3. 施工质量：确保施工质量，按照设计要求完成洞口的开挖、加固、密闭等工序。

4. 施工进度：合理安排施工进度，确保工程按时完成。

四、施工总结水钻工程开洞施工是一项技术性较强的工作，需要严格按照设计要求进行。

在施工过程中，要注重安全、质量、进度等方面，确保工程顺利完成。

通过水钻工程开洞施工，可以为建筑物带来更多的可能性，提高建筑物的使用功能和美观度。

第2篇一、施工准备1. 施工方案：根据设计要求，制定详细的施工方案，包括开洞位置、尺寸、施工顺序、安全措施等。

2. 材料设备：准备水钻、金刚石水钻头、钢管、脚手板、扣件、15厚覆膜木胶合板、16对拉螺栓、PVC套管、植筋胶、焊条、微膨胀混凝土等。

700MW光伏电池片项目三号厂房地下室剪力墙开洞及加固方案济南泰浩工程加固有限公司2012年4月12日700MW光伏电池片项目三号厂房地下室剪力墙开洞及加固方案1、编制说明：1.1 本方案为700MW光伏电池片项目三号厂房剪力墙开洞及加固工程施工而编制。

1.2加固工程不同于新建工程，技术措施必须到位，因此施工时要严格按施工方案施工，管理好、组织好，保质保量的完成任务。

2、工程概况：700MW光伏电池片项目三号仓库地下室因管道安装需要，需在剪力墙上开洞安装套管，需开洞共22个，其中DN50：10个、DN100：1个、DN150：7个、DN200：1个、DN500：1个、DN800：2个。

3、开洞及加固方案3.1、工艺流程：施工准备→放线、验线→水钻定位→水钻开洞→套管安装固定→洞口加固。

3.2、施工及加固方法3.1.1、施工准备1、主要机具：水钻2、辅助工具：墨斗、墨水、水平尺、盒尺、红蓝铅笔等3、作业条件（1）、施工前，先清理施工区域的障碍物，清除施工面的浮土及灰皮；（2）、根据图纸放出开洞位置；（3）、熟悉图纸，做好技术交底。

3.1. 2、放线、验线：开洞的直径比套筒外径大25-30mm，根据要求放出水钻开洞的位置线，复核切割洞口无误后，采用水钻切割。

3.1.3、水钻定位：根据洞口位置线，在切割洞口位置线外侧用膨胀螺栓将钻机固定在剪力墙上。

3.1.4、水钻开洞：1、直径小于300mm的洞口直接用水钻一次成孔；2、直径大于300mm的圆洞口及设备进口采用多次钻孔成洞，如下图：3.1.5、套管安装固定：套筒墙外一端焊接6mm厚钢板，钢板与剪力墙采用粘钢技术粘接密封，套筒与剪力墙之间采用高强无收缩灌浆料灌实。

套管制作示意图见下图。

3.1.6洞口加固方案：1）、对于DN50、DN100、DN150、DN200直接用水钻开洞，不需加固； 2）、对于DN500、DN800采用剪力墙两侧粘贴一层碳纤维进行加固补强。

根据结构设计变更00-00-C2-007要求,墙体需要开洞，共4个,洞口大小均为1400×2130。

拟新增洞口采用静力切割方式进行水钻切割成洞。

水钻静力切割原结构前必须做好充分的施工准备及人员安排。

确保施工人员和主体结构的安全。

1、施工准备：1。

1按要求搭设临时围挡，切断水钻静力切割区域内需保护的地下、地上设施做好明显标志。

施工时必须设立警戒线,与施工无关的人员严禁入内。

1。

2在用水钻新开洞口工作中，为防止坠落物损坏地面，在施工前必须用木胶合板在水钻施工面的下方搭设一斜面作为缓冲。

1。

3材料要求及主要机械(1）切割设备：台式水钻、φ100金刚石水钻头.（2)加固材料：植筋胶、焊条、C45微膨胀混凝土（3）其他材料:φ48钢管、脚手板、扣件、15厚覆膜木胶合板、16对拉螺栓、PVC 套管2、工艺流程搭设安全防护→定位放线→标记分区水钻静力切割部位→水钻开孔→剔凿洞边和过梁→砼块清运→植过梁主筋→焊接过梁箍筋→安装过梁模板→混凝土浇筑→养护→拆模清理。

3、施工要点3。

1安全防护搭设需要水钻静力切割的部位,在墙体西侧用扣件式钢管搭设双排操作架。

操作架排距0.9m，扫地杆距地200mm，步距1。

8m。

作业面栏杆高1500,设置双横杆,满铺跳板下挂安全兜网，并设置不低于180的踢脚板。

所有操作架不得与模板体系存在任何形式的连接。

3.2砼墙的水钻静力切割方法(1）根据设计要求在作业面上准确标出切割线，从柱中轴线引出.切割时必须按照图纸尺寸在保留部位由现场施工员指挥弹出切割墨线,按切割示意图弹出切割线。

（2）本工程水钻静力切割部分结构墙成洞的尺寸大,为保证主体结构及施工人员安全，以及施工时防止水钻静力切割砼块的坠落对原有结构的损坏,加之受现场作业面限制,切割的砼块只能由人工搬运，为此，严格将每切割块重量控制在50kg内，切割的砼块尺寸根据每切割块重量控制在50kg内来确定（钢筋混凝土自重约为2550kg/m³，本工程墙厚为0。

剪力墙水钻开洞施工方案1.准备工作：确认钻孔位置并标记，根据需要准备相应的水钻、水泥封堵材料、防护设备等。

清理工作区域，确保安全、整洁。

2.施工准备：确认施工现场安全，尤其是周围的悬挂物品和设备需要进行固定和保护，以防止意外事故发生。

佩戴个人防护用品，包括护目镜、耳塞、手套等。

3.钻孔定位：根据设计要求，在剪力墙上进行标定，确定准确的钻孔位置和尺寸。

使用水平仪和测量工具确保标志的准确度和一致性。

4.钻孔设备：选择适当的水钻和配套的钻头，确保足够的能力和适当的直径以应对具体的施工需求。

准备足够的备用钻头，以防钻头损坏或携带。

5.钻孔施工：根据标志的位置使用水钻进行钻孔，注意稳定和准确。

根据需要适时喷洒冷却水，以降低钻头的温度，并减少灰尘和碎屑的产生。

6.钻孔深度：根据设计要求以及管道、电线等的穿越需求进行钻孔深度的控制。

使用透明塑料管等工具进行测量，确保达到预期的深度。

7.清理钻孔：使用吸尘器等工具清理钻孔内部的灰尘和碎屑，保持清洁，并为封堵做准备。

8.封堵钻孔：使用特制的水泥封堵材料填充钻孔，确保封堵牢固、平整。

根据需要，可以使用导管、密封胶等辅助材料进行封堵。

9.检查质量：对每个钻孔进行仔细的检查，确保封堵完好无损，没有渗漏和裂缝。

如有问题及时进行修复。

10.清理施工现场：施工完成后，清理施工现场，清除垃圾和杂物，恢复现场的整洁和安全。

总之，在进行剪力墙水钻开洞施工时，严格按照设计要求进行操作，确保操作规范、安全可靠。

同时，合理选择钻孔位置和尺寸，选择适当的钻孔设备和材料进行施工，确保施工质量。

处理好施工现场，减少对其他施工的影响，并遵守环境保护要求。

剪力墙水钻开洞施工方案一、工程概况剪力墙是建筑物的重要组成部分，起支撑和抗震的作用。

在建筑改造或者装修中，有时需要在剪力墙上开凿洞口，例如安装门窗、通风设备或者布置管道等。

本方案就剪力墙水钻开洞施工进行详细说明，以确保施工安全及效果。

二、工程准备1.施工前，需对剪力墙进行详细的结构分析和评估，确保开洞不会损坏剪力墙的抗震性能。

2.细化设计洞口的尺寸和位置，根据需求确定洞口的宽度、高度和深度等参数。

3.进行现场勘测，了解剪力墙的具体情况、墙体厚度以及周边管线等。

三、施工工艺及步骤1.水平控制线和垂直控制线的标定：根据设计要求，确定洞口的具体位置和尺寸，并在剪力墙上标定好水平和垂直基准线。

2.安装防护措施：在工作面周围设置合理的围挡和警示标志，保障施工区域的安全。

3.选择合适的水钻：根据剪力墙的材料和厚度选择合适的水钻头，并进行必要的试钻，确保设备和材料的适用性。

4.开始水钻：根据设计要求，在剪力墙上定位洞口的边界线，并采用水钻逐渐开孔。

在施工过程中，要严格控制水钻的速度和进钻深度，避免过大的振动和对墙体的损伤。

5.清理孔杂物：开孔后，使用吹风机或者抽风机对孔内进行彻底清理，确保孔口无残留碎屑。

6.加强处理：根据剪力墙的结构及其他相关要求，对孔口进行加强处理。

一般可采用镶嵌钢筋或者加装特殊的加固件等方式进行加强，增加剪力墙的承力能力。

7.完工验收：施工完成后，对开洞部位进行验收，检查孔口的尺寸、平整度及加强处理的质量。

四、安全措施1.操作人员必须配备个人防护装备，如安全帽、防护眼镜、防护手套等。

2.施工现场需设置合理的警示标志，确保人员和设备的安全。

3.操作人员必须熟悉操作规程和设备使用方法，并严格按照规定操作。

4.使用水钻时需掌握好进钻速度，避免过快过慢导致设备损坏或者对墙体造成不良影响。

5.施工现场必须保持整洁，杂物和碎屑需及时清理，防止绊倒和引发意外。

五、质量与安全验收1.建设单位需组织相关专业人员进行质量验收，确认开洞施工符合设计要求和相关标准。
