定转速柴油机转速和频率的关系一、定转速概述定转速是指柴油机在工作过程中保持稳定的转速，不受外部因素影响，保证发电机输出电压和频率稳定。
定转速是柴油机发电机组在运行中必须严格遵守的要求。
二、转速与频率的关系1. 从原理上来说，柴油机的转速与发电机的频率是有直接关系的。
一般来说，频率是指单位时间内的周期数，而转速则是每分钟的转动次数，它们之间的关系是：频率 = 转速 / 极数× 602. 在发电机组中，转子的极数是固定的，因此转速和频率有固定的对应关系。
对于一个4极发电机来说，当转速为1500转/分钟时，其输出频率为50Hz；而当转速为1800转/分钟时，其输出频率为60Hz。
3. 当柴油机的转速发生变化时，发电机的频率也会随之发生变化。
为了确保发电机输出的电压和频率稳定，柴油机的转速必须保持在一定范围内。
三、定转速的意义1. 定转速是保证柴油机发电机组正常运行的基本条件。
柴油机运行时，其转速的稳定不仅影响发电机的输出频率，还直接影响到油耗、机组的寿命以及发电系统的稳定性。
2. 定转速是保证电网运行稳定的关键。
在并网发电模式下，发电机组必须以稳定的频率输出电能，以保证整个电网的稳定运行。
发电机组的定转速对电网的稳定性具有重要意义。
3. 定转速是保证电器设备安全运行的前提条件。
电器设备通常对供电频率有一定的要求，如果频率波动太大，会对设备的运行造成不良影响，甚至导致设备损坏。
保持定转速可以有效保证电器设备的安全运行。
四、定转速的实现1. 通过调速系统来实现定转速。
柴油机发电机组通常配备了调速系统，可以实时监测柴油机的转速，并通过调整油门大小来实现转速的稳定。
2. 通过控制系统来实现定转速。
现代化的发电机组通常配备了智能控制系统，可以根据电网的负荷变化来实时调整柴油机的转速，以保持发电机输出频率的稳定。
3. 通过负载调节来实现定转速。
在柴油机发电机组的实际运行中，可以通过调整负载大小来实现转速的稳定。
柴油发电机安全操作规程(康明斯)菲律宾马利万斯2×300mw级电站项目工程柴油发电机安全操作规程一．发动机的启动起动发动机需要在准确的时间向燃烧室供应适量的清洁空气和燃油。
正常起动程序：如果燃油系统配备超速停机，则在起动发动机前按下复位按钮。
1．在装有气动预润滑装置的起动机上，要打开通往预润滑装置工作活塞的空气阀，预润滑装置将润滑发动机中的所有运动件。
注意：对于配备机油压力报警开关的发动机，将燃油旁通开关（即起动开关）保持在“起动”位置，直到发动机机油压力达到7~10 lb/in2（49~69 kPa）；然后将其转到“运行位置”。
2．将油门调整在怠速位置并使发动机与所驱动的机构脱开。
注意：为了在起动过程中保护增压器，在机油压力表上显示怠速机油压力之前，不要调高油门或将发动机加速到1000 rpm以上。
3．图1-3（见说明书）所示的电动切断阀在开关接通时就可工作。
在发动切断阀前端有一个手动旋钮，在电路出现故障电动切断阀关闭油路时，可以用它使切断阀打开。
使用手动旋钮时，按顺时针方向转动可以将阀顶开；电路修好后再将它转到正常运转位置。
警告：启动前进行检查，确保所有人离开发动机和设备，以防发生事故。
4．拉起减压杆（如果装有的话）并按下启动机按钮或将钥匙开关转到“起动”位置上。
转动3、4秒钟以后，放下减压杆并继续转动发动机直到着火为止。
注意：为了防止损坏起动机，发动机连续起动的时间不得超过30秒。
如果发动机不能在前30秒内着火，则必须在一两分钟后启动。
5．发动机首次起动或在更换过机油或滤清器以后起动发动机，应在发动机运转几分钟以后，停下发动机并等15分钟待机油流回到机油盘中。
再一次检查发动机机油平面，如需要予以添加，使机油平面达到机油尺上的高（h）标处。
机油平面的下降是由于机油滤清器吸收了一部分机油所至。
在机油平面低于低标记或高于高标记时决不可发动发动机。
二、发动机的热量。
发动机起动时，需要在曲轴和轴承之间以及活塞和缸套之间建立油膜一段时间。
实用标准柴油发电机使用说明一、柴油发电机组的构成：主要分为：柴油发电机组本体、柴油发电机控制柜、柴油发电机出口开关等3大组成部分1、柴油机采用的是康明斯发动机生产的NTA855-GA2型，发动机形式为四冲程、直列6缸，排量为14L2、发电机采用的是stamford300KW发电机二、交流柴油发电机组：1、柴油发电机组参数：型号：300GF 相数： 3额定功率：额定频率：50HZ额定电压：400/230V 额定电流：540A额定转速：1500r/min 额定功率因数cos&：0.8三、控制部分发电机控制柜按钮说明：手动/自动转换开关：控制柴油发电机起动方式的高速怠速：指在手动方式下旋转加速指令发出电源启动：在这里是控制电源不动作时发电机控制器无控制电源急停按钮：用于紧急情况使用其它指示灯作用：市电合闸指示灯：指的是保安变低压侧4800开关在合闸位置发电机合闸指示灯：指的是发电机控制柜断路器合闸报警指示：综合报警闪烁蜂鸣报警器（具体报警检查屏幕）HGM6100U C系列发电机组控制器1.概述HGM6100UC系列电站自动化控制器集成了数字化、智能化、网络化技术，用于单台发电机组自动化及监控系统，实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。
控制器采用大屏幕液晶(LCD)显示，中文、英文、西班牙文和俄文可选界面操作，操作简单，运行可靠。
HGM6100UC系列电站自动化控制器采用微处理器技术，实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能，控制器所有参数可从控制器前面板调整，或使用PC机通过编程接口调整，也可使用PC机通过RS485接口调整及监测。
其结构紧凑、接线简单、可靠性高，可广泛应用于各类型发电机组自动化系统。
2.性能和特点HGM6100UC系列有四种型号：HGM6110U/6110UC：用于单机自动化，通过远端开机信号控制发电机组自动开机与停机；HGM6120U/6120UC：在HGM6110U/6110UC基础上增加了市电电量监测和市电/发电自动切换控制功能(AMF)，特别适用于一市一机构成的单机自动化系统。
柴油发电机组通常使用风扇来冷却发动机并保持其正常运行温度。
风扇的转速可以通过不同的方式进行控制，以确保发动机在各种工作负载和温度条件下保持适当的冷却。
以下是一些常见的柴油发电机组风扇转速控制方法：
手动控制：在柴油发电机组上，通常会有一个手动控制装置，允许操作员手动调整风扇的转速。
这可以通过旋钮、开关或控制面板上的按钮来实现。
这种方式通常用于应对不同的工作条件，例如温度升高或负载增加时。
温度控制：许多柴油发电机组配备了温度传感器，可以监测发动机的冷却液温度。
根据这些温度数据，控制系统可以自动调整风扇的转速。
当发动机温度升高时，风扇转速会增加以提供更多的冷却。
电子控制：现代柴油发电机组通常使用电子控制系统来监测和控制风扇转速。
这些系统可以根据多个参数（如冷却液温度、发动机负载和环境温度）来自动调整风扇的转速，以确保最佳性能和燃油效率。
液力变矩器：某些柴油发电机组使用液力变矩器来控制风扇的转速。
液力变矩器可以根据发动机负载和速度来自动调整风扇转速，以提供适当的冷却。
这些方法可以单独使用或结合在一起，以确保柴油发电机组在各种条件下都能保持适当的冷却。
风扇转速控制的目标是维持发动机在安全和有效的温度范围内运行，以延长其寿命并提高性能。

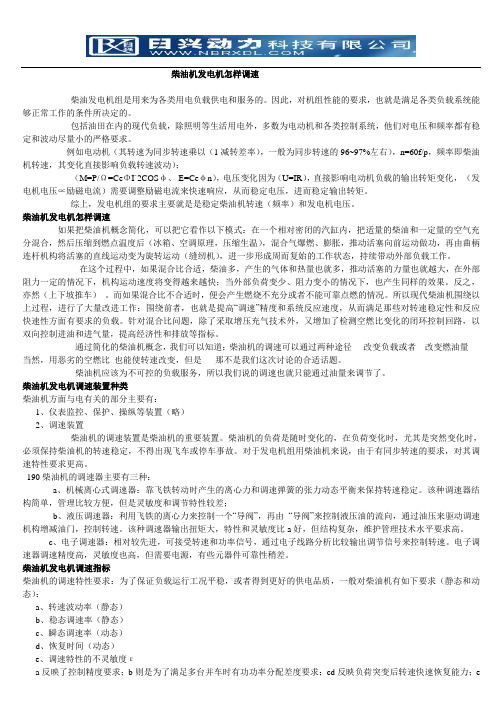

柴油机发电机怎样调速柴油发电机组是用来为各类用电负载供电和服务的。
因此，对机组性能的要求，也就是满足各类负载系统能够正常工作的条件所决定的。
包括油田在内的现代负载，除照明等生活用电外，多数为电动机和各类控制系统，他们对电压和频率都有稳定和波动尽量小的严格要求。
例如电动机（其转速为同步转速乘以（1减转差率），一般为同步转速的96~97%左右），n=60f/p，频率即柴油机转速，其变化直接影响负载转速波动）；（M=P/Ω=CeΦI`2COSφ、E=Ceφn），电压变化因为（U=IR），直接影响电动机负载的输出转矩变化，（发电机电压∝励磁电流）需要调整励磁电流来快速响应，从而稳定电压，进而稳定输出转矩。
综上，发电机组的要求主要就是是稳定柴油机转速（频率）和发电机电压。
柴油机发电机怎样调速如果把柴油机概念简化，可以把它看作以下模式：在一个相对密闭的汽缸内，把适量的柴油和一定量的空气充分混合，然后压缩到燃点温度后（冰箱、空调原理，压缩生温），混合气爆燃、膨胀，推动活塞向前运动做功，再由曲柄连杆机构将活塞的直线运动变为旋转运动（缝纫机），进一步形成周而复始的工作状态，持续带动外部负载工作。
在这个过程中，如果混合比合适，柴油多，产生的气体和热量也就多，推动活塞的力量也就越大，在外部阻力一定的情况下，机构运动速度将变得越来越快；当外部负荷变少、阻力变小的情况下，也产生同样的效果。
反之，亦然（上下坡推车）。
而如果混合比不合适时，便会产生燃烧不充分或者不能可靠点燃的情况。
所以现代柴油机围绕以上过程，进行了大量改进工作：围绕前者，也就是提高“调速”精度和系统反应速度，从而满足那些对转速稳定性和反应快速性方面有要求的负载。
针对混合比问题，除了采取增压充气技术外，又增加了检测空燃比变化的闭环控制回路，以双向控制进油和进气量，提高经济性和排放等指标。
通过简化的柴油机概念，我们可以知道：柴油机的调速可以通过两种途径----改变负载或者改变燃油量----当然，用恶劣的空燃比也能使转速改变，但是那不是我们这次讨论的合适话题。
3512B柴油发电机组操作规程1 范围本标准规定了石油钻机用3512B柴油发电机组的操作及维护保养规程。
本标准适用于石油钻机用3512B柴油发电机组的操作与维护保养，其他型号的柴油机发电机组的操作保养亦可参照本标准执行。
2 主要参数3512B柴油发电机组如下：柴油机型号： 3512B柴油机额定转速： 1500rpm柴油机怠速转速： 650rpm柴油机汽缸数及排列方式： 12缸 60°夹角V型柴油机汽缸直径： 170mm柴油机活塞行程： 215mm柴油机压缩比： 15.5：1柴油机进气方式：涡轮增压柴油机单一活塞排量： 4.9L柴油机活塞总排量： 58.5L柴油机转向(从飞轮末端看)：逆时针柴油机使用燃油：-10#柴油（环境温度低于-5℃时须使用更低牌号的柴油）柴油机燃油喷油方式：电子喷油器柴油机启动方式：气动马达启动发电机型号： SR4发电机功率： 1200KW/1714KVA发电机频率： 50HZ发电机电压： 600V发电机最大电流： 1828A励磁电流： 7.5A3 操作使用3.1 柴油发电机组安装3.1.1 整个发电房底座应全长支撑，放在结实水平的基础或地面上，基础的水平度不大于3mm，基础承压力大于7MPa。
3.1.2 排气管系安装时要单独支撑、固定牢靠，排气管系统要有防水进入设施。
在安装期间要防止焊渣或其它杂物进入柴油机。
3.1.3 在安装燃油管线时，在管线接到柴油机之前，要从管线中清除所有的杂质。
3.1.4 连接输出电缆和控制线路；将发电房、SCR（VFD）房等根据实际情况牢固的接地。
SCR（VFD）房要用1.5米长的铜皮铁钎砸入地内，并浇盐水，保证接地电阻小于1Ω。
3.2 柴油发电机组启动3.2.1 启动前准备――确认已完成必要的每日维护和周期性维护；――确认柴油发电机组和他的控制系统处于正常状态，没有悬挂维修挂牌或警告牌；――确认所有护罩和护盖已安装到位，防护装置在正确的位置；――检查水温和油温，确保水套加热器（若装有）和/或润滑油加热器（若装有）工作工常，。
第一节#3柴油发电机组使用说明书一、简介由中船总公司七院第七一二研究所生产的三期#3柴油发电机组，充分利用军工技术和现代化科学技术，按军工产品质量体系进行生产，产品可靠性高，操作简单、方便，技术先进。
#3柴油机采用电子调速器，控制采用可编程控制器，整体性能优越。
#3柴油发电机组具有保安正常电源失电后自启动功能、自动按程序分合闸，自动故障保护及报警，及蓄电池自动充电，机组自动进行油水预热等各种功能，达到无人值守机组的技术要求。
二、设备说明1、概况：#3柴油机与发电机被安装在一个精确校平的底座上，通过弹性联轴器传递功率。
#3柴油机由机旁蓄电池组启动。
柴油机仪表板及控制屏上装有全部的控制器及指示仪表。
2、#3柴油发动机#3柴油发动机由美国Cummins生产，具有启动快，油耗低，可靠性高等一系列优点。
发动机采用电子调速方式。
3、#3柴油发电机#3柴油发电机采用无锡电机厂按照西门子公司技术生产的IFC5电机，装有A VR自动电压调节器。
4、仪表盘及控制屏在#3柴油机上装有一只辅助用仪表盘，包括油压表、水温表、转速表等。
其他控制仪表、指示灯分别装在六块控制板上：PT、CT柜，馈线柜，中性点接地柜，动力中心控制柜，动力柜，机组控制柜。
三、机组操作方式的说明#3柴油发电机机组具有机旁、手动、自动、试验四种操作方式，通过机组控制柜面板上控制方式选择开关来选择，当选择开关打在相应的位置上时，则机组处于相应的操作方式。
1、机旁方式在该方式下，机组只允许在机旁进行启动、停机操作，发电机各出口主开关的分、合闸也只可在动力中心开关柜上操作。
该方式主要用于对机组检修或自动、手动功能出现故障时使用。
2、手动方式在该方式下，可在机组控制柜进行机组启动、停机等操作，并可通过速度选择开关“怠速/全速”设定机组运行时的速度，该方式主要在机组自动功能出现故障时使用。
3、试验方式：在该方式下，当将试验开关由“断”打向“通”时，机组将自动启动，当发电机各出口主开关不能自动合闸，如需带负载维护，可通过手动方式将各出口主开关合闸，使发电机带负荷运行。
柴油发电机操作规程
一、启动前的准备
1.检查柴油发电机及其周围是否清洁无杂物，确认正常后将发电机置于手动启动状态。
2.检查燃油泵、冷却水、润滑油等是否正常，确保发电机能够正常运行。
3.检查启动系统是否正常，按下启动按钮，观察启动是否正常。
二、启动操作
1.确认发电机控制屏上的开关置于“本地”位置。
2.按下发电机控制屏上的“启动”按钮，发电机将开始启动。
3.等待发电机达到额定转速并稳定运行，此时应检查发电机的电压、频率和油压是否正常。
4.如果一切正常，将发电机控制屏上的开关置于“自动”位置，发电机将自动并网。
三、运行中的检查与维护
1.定期检查发电机的运行参数，如电压、频率、油压、水温等，确保其在正常范围内。
2.定期检查发电机的声音、振动和气味，发现异常应及时处理。
3.定期更换润滑油和空气滤清器，清洗水箱散热片等。
4.根据需要调整发电机的输出电压和频率，以满足负载需求。
四、停机操作
1.将发电机控制屏上的开关置于“停止”位置，发
电机将开始减速并逐渐停机。
2.关闭燃油泵和冷却水等辅助设备，确保发电机安
全停机。
3.检查发电机的各项参数是否正常，如有异常应及
时处理。
4.清洁发电机及其周围环境，保持整洁卫生。
交流工频柴油发电机组使用及维护说明书潍坊雅玛发电设备制造有限公司免费服务热线：400-6536-862目录1.注意事项 (3)2.发电机组的运行环境 (4)3. 启动柴油发电机组的各个步骤及注意事项 (3)4. 自动化发电机组性能特点及操作说明 (7)5. 自动化机组故障排除 (18)6. 柴油发电机组的维护保养 (19)1、注意事项柴油发电机组操作人员，必须认准阅读使用保养说明书，熟悉本机结构，严格遵守说明书规定的技术操作和保养规程★1.1柴油机严禁在无负荷状态下运转时间过长。
（不得超过20分钟）★1.2柴油机在冷车启动后，应慢慢提高转速，不要猛然使它高速运转。
★1.3增压柴油机启动后需缓缓加速，停机时应缓缓降速。
★1.4停车后，当环境温度低于+5℃时，应将水箱、柴油机机体及机油冷却器内的水放净。
★1.5向柴油机加注机油时，必须选用规定的牌号及型号的柴油机油。
★1.6电气系统各部件的检修，必须由熟悉电工知识的人员进行操作。
★1.7柴油发电机组再工作状态（温度较高）时，禁止将水箱盖打开，以免烫伤。
★1.8禁止将发电机组防护网拆下后启动机组，防止器件卷入机器。
★1.9必须使用优质合格的燃油，一般夏天使用0号柴油，冬天使用-10号柴油，当环境温度低于-15℃时应选用-20号柴油，环境温度低于-30℃时应选用-35号柴油。
★1.10发电机空气开关（断路器）在开机前及停车前必须置于断开状态。
严禁载负荷状态时开机、停机。
2、发电机组的运行环境2.1机组在下列条件下，连续运行12小时能输出额定功率a、大气压力：100KPa（750mmHg）b、环境温度：298K（25℃）c、空气相对湿度30%当机组所处环境有差异时，其输出功率按下式计算，但此功率最大不得超过发电机的额定功率。
P=P1.K1.n1.n2式中：P（KW）：机组在实际环境条件下的输出功率。
P1（KW）：柴油机在标准条件下的12小时功率K1非标准条件下，柴油机输出功率的修正系数n1机组传动效率n2发电机效率2.2机组连续运行12小时后，其输出功率应按原动机功率的90%修正后折算的电功率，但此电功率不得大于机组发电机的额定功率。
柴油发电机_柴油发动机转速控制系统原理和维修柴油发电机是一种利用柴油发动机转化化学能为机械能，并通过发电机将机械能转化为电能的设备。
柴油发电机的工作原理是将柴油与空气混合并在高压环境下燃烧产生高温高压气体，在气体的作用下使发动机的活塞做往复运动，从而转动曲轴，产生机械能。
柴油发动机转速控制系统是指能够对柴油发动机转速进行调节和控制的系统。
要确保柴油发动机在特定负载下运行时，能够稳定工作并保持合适的转速。
柴油发动机转速控制系统由以下几个主要部分组成。
1.传感器：用于检测发动机转速的变化，并将转速信号发送给电控单元。
2.电控单元：接收传感器的转速信号，并根据预设的目标转速，控制喷油量和喷油时间，从而影响燃料的供给量。
3.机械调速器：在柴油发动机转速超过或低于预设目标转速时，通过改变节气门的开度来调节发动机的供油量，以达到稳定转速的效果。
4.供油系统：通过将燃油送入喷油器，供应给发动机燃烧，从而产生转动力。
维修柴油发动机转速控制系统时，首先需要进行故障诊断，确定故障点所在。
下面是一些常见的维修方法和注意事项。
1.检查传感器：检查转速传感器是否正常工作，如果有任何损坏或接线故障，应及时更换或修复。
2.清洁电控单元：电控单元是控制柴油发动机转速的核心部件，如果有任何污垢或腐蚀现象，应进行清洁和修复。
3.检查机械调速器：检查机械调速器是否能够正常工作，并根据需要进行调整和维修。
4.检查供油系统：检查供油系统是否畅通无阻，燃油是否干净，确保柴油发动机能够获得正常的燃油供给。
此外，为了保持柴油发动机的长期稳定运行，还需要定期进行维护和保养。
以下是一些建议。
1.定期更换机油和机滤：柴油发动机的机油和机滤应定期更换，以保持发动机的润滑和冷却性能。
2.清洁冷却器：柴油发动机的冷却器容易积聚污垢，应定期清洁，以确保发动机的散热效果。
3.定期检查和维修机械件：定期检查和维修柴油发动机的机械部件，例如曲轴、连杆、活塞等，以确保其正常运转。
