闭路电视监控系统维护作业指导书

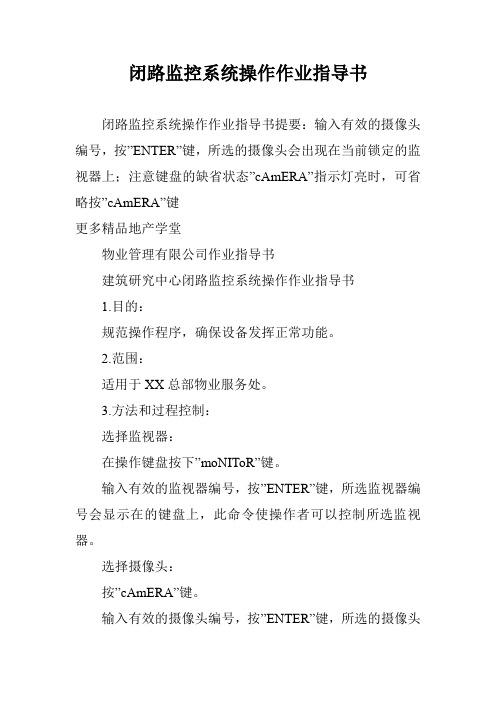

闭路监控系统操作作业指导书闭路监控系统操作作业指导书提要：输入有效的摄像头编号，按”ENTER”键，所选的摄像头会出现在当前锁定的监视器上；注意键盘的缺省状态”cAmERA”指示灯亮时，可省略按”cAmERA”键更多精品地产学堂物业管理有限公司作业指导书建筑研究中心闭路监控系统操作作业指导书1.目的：规范操作程序，确保设备发挥正常功能。

2.范围：适用于XX总部物业服务处。

3.方法和过程控制：选择监视器：在操作键盘按下”moNIToR”键。

输入有效的监视器编号，按”ENTER”键，所选监视器编号会显示在的键盘上，此命令使操作者可以控制所选监视器。

选择摄像头：按”cAmERA”键。

输入有效的摄像头编号，按”ENTER”键，所选的摄像头会出现在当前锁定的监视器上；注意键盘的缺省状态”cAmERA”指示灯亮时，可省略按”cAmERA”键。

监视器各摄像分组自动切换运行：按”HoLD”键，锁定当前监视器任意画面。

按”PRoG”键，键指示灯亮时，输入与当前监视器号一致的序列号，按”ENTER”键，键盘显示该监视器处于编程状态，监视器上显示序列编写模式。

示例：001S0001L0001〉c0001〈m0001D02操作键盘上的操纵杆可使”〉、〈”符号左右移动，输入有效的摄像头号、监视器号、画面停留时间（秒）、，每次输入需按”IENTER”键，保证输入的数值有效；如输入错误，则按”cLEAR”键清除后重新输入。

当第一个语句有效输入完毕后，按”NEXT”键序列换行，即可按上述方法输入第二个、第三个语句……。

如果有改变监视器号和画面停留时间，第一个语句输入完毕后，以后的语句直接只按”NEXT”键，改变摄像头号即可，可不再重输入监视器号和画面停留时间。

输入完毕后，按”Lock”键锁定程序，然后按”RUN”键；其它监视器编程重复以上操作即可。

带云台的摄像头的操作：操作键盘上的操纵杆可控制云台的上、下、左、右移动，操纵杆上的旋钮可操作镜头画面的拉近、拉远；按”FocUS”键，微调画面的清晰度。

闭路监控维护方案1. 引言闭路监控系统是一种常见的安全措施，可以帮助我们监控和记录特定区域的活动。

然而，为了确保闭路监控系统的有效运行和延长其寿命，定期的维护是必不可少的。

本文档将介绍闭路监控维护方案，包括维护频率、维护内容和常见问题的处理方法。

2. 维护频率2.1 日常维护日常维护是保持闭路监控系统正常运行的关键。

以下是建议的日常维护频率：•定期检查监控摄像头，确保其位置和角度正确。

•检查视频记录设备，确保其正常运行并具有足够的存储空间。

•清洁摄像头镜头，以确保清晰的视频图像。

•检查电源线和网络线的连接，确保稳定且可靠的连接。

•检查监控系统的软件版本，确保及时更新。

2.2 定期维护除了日常维护之外，还需要进行定期维护来确保闭路监控系统的长期稳定。

以下是建议的定期维护频率：•检查监控摄像头的焦距和清晰度，进行必要的调整和清洁。

•检查监控系统的硬件设备，如硬盘、电源等，确保其正常运行。

•检查监控系统的网络连接，确保网络传输的稳定性。

•定期备份视频记录，以防止数据丢失。

•对监控系统进行全面的测试和检查，确保其功能完好。

3. 维护内容3.1 摄像头检查定期检查监控摄像头非常重要，以确保其能够正常工作并提供清晰的视频图像。

以下是建议的摄像头检查内容：•检查摄像头的位置和角度，调整任何不正确的。

•检查摄像头的清晰度，进行必要的清洁和焦距调整。

•检查摄像头的视野范围，确保没有任何的遮挡物。

3.2 视频记录设备检查视频记录设备是闭路监控系统中存储和管理视频数据的关键组件。

以下是建议的视频记录设备检查内容：•检查硬盘空间，确保有足够的存储空间来记录视频。

•检查录像机或硬盘录像机的运行状态，确保其正常运行。

•检查备份设备，如网络硬盘或云存储，以确保正确设置和运行。

3.3 系统测试和检查定期进行系统测试和检查可以帮助我们及时发现潜在的问题，并采取相应的措施修复。

以下是建议的系统测试和检查内容：•检查监控系统的软件版本，确保最新版本的安装。

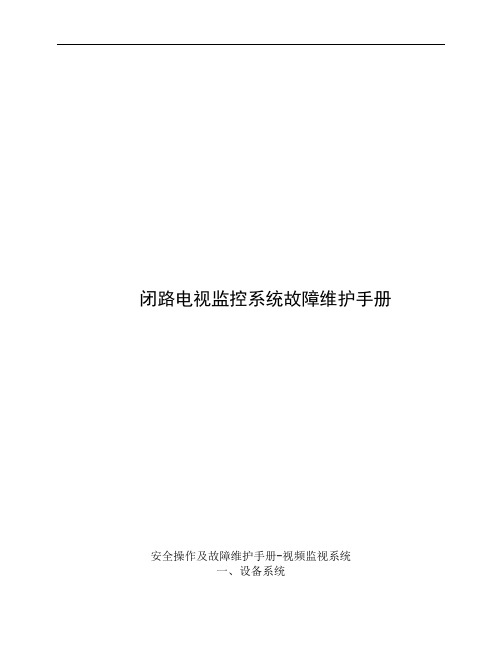

闭路电视监控系统故障维护手册安全操作及故障维护手册-视频监视系统一、设备系统视频监视系统故障现象一1.故障现象描述：DVR主机端无图像输出2.故障检查步骤：2.1、确认摄影机电源供给是否正常?(通过测试摄影机端电源电压来确认) 2.2、确认视频线缆两端BNC接头是否焊接(或压接)正常?(确认无虚焊、脱焊,屏蔽层与中心导线无接触现象)2.3、用确认工作正常之摄影机更换故障摄影机?2.4、更换DVR输入端口?2.5、检查线缆是否短路或断路?视频监视系统故障现象二1.故障现象描述：分控或远端监视器无图像显示(黑屏)2.故障检查步骤：2.1、请确认分控或远端监视器电源是否供给正常(监视器电源指示灯是否常亮?)2.2、确认视频线缆两端BNC接头是否焊接(或压接)正常?(确认无虚焊、脱焊,确认屏蔽层与中心导线是否有接触)视频监视系统故障现象三1.故障现象描述：矩阵键盘切换图像时无反应或无法切换图像2.故障检查步骤：2.1、检查矩阵键盘供电是否正常?2.2、检查矩阵键盘数据线(控制线缆)与矩阵连接是否正常?2.3、矩阵键盘地址码是否被改动,请咨询设备管理人员确认键盘地址码后再使用矩阵键盘?2.4、矩阵键盘是否处于锁定状态,请用密码登录后再使用.视频监视系统故障现场四：1.故障现场描述：图像不稳定，有波纹2.故障检查步骤：2.1 检查BNC接头；2.2 检查电源适配器；2.3 测试线缆，有没有干扰；2.4 安装抗干扰器视频监视系统故障现场五：1.故障现场描述：显示器无显示2.故障检查步骤：2.1 检查电源及电源适配器；2.2 检测两端BNC头及BNC跳线2.3 检测摄像机视频监视系统故障现场六：1.故障现场描述：黑屏2.故障检查步骤：2.1 检测摄像机电源及电源适配器；2.2 重新启动摄像机（重新供电）；2.3 检测摄像机视频监视系统故障现场七：1.故障现场描述：图像出现马赛克2.故障检查步骤：2.1 检查BNC接头；2.2 检测设备，肯能是设备有问题视频监视系统故障现场八：1.故障现场描述：显示画面有抖动感2.故障检查步骤：2.1 检查是否由于显示器刷新率设置低造成的视频监视系统故障现场九：1.故障现场描述：系统不能录像2.故障检查步骤：2.1 检查DVR是否设置录像功能；2.2 硬盘空间不足视频监视系统故障现场十：1.故障现场描述：图像不清晰2.故障检查步骤：2.1 调节摄像机的清晰度；2.2 DVR中根据摄像机的型号及清晰度设置“普通摄像机”或“高清晰摄像机”视频监视系统故障现场十一：1.故障现场描述：客户端不能远程登录或只能看一个画面2.故障检查步骤：2.1 查看服务器设定的网络方式是否对应；2.2 主机端没有安装解码器等可控设备软件等；2.3 服务器没有设定权限给该用户视频监视系统故障现象十二：1.故障现象描述：DVR主机端摄像机无图像输出2.故障检查步骤：2.1、确认摄影机电源供给是否正常?(通过测试摄影机端电源电压来确认) 2.2、确认视频线缆两端BNC接头是否焊接(或压接)正常?(确认无虚焊、脱焊,屏蔽层与中心导线无接触现象)？2.3、镜头光圈有否打开？2.3、视频或直流驱动的自动光圈镜头控制线是否接对？2.3、用确认工作正常之摄影机更换故障摄影机?2.4、更换DVR输入端口?2.5、检查线缆是否短路或断路?视频监视系统故障现象十三：1.故障现象描述：DVR主机端摄像机图像不清晰2.故障检查步骤2.1、镜头是否有指纹或太脏？2.2、检查焦距是否调好？2.3、视频电缆接触不良？2.4、电子快门或白平衡设置有无问题？2.5、视频线两端BNC头是否虚焊,线路是否短路？2.6、视频线是否过长？2.7、检查线路周围是否存在干扰源？2.8、CS接口有否接对？视频监视系统故障现象十四1.故障现象描述：红外摄像机夜晚无图像或者图像不清楚2.故障检查步骤：2.1、检查摄像机是否有红外功能？2.2、摄像机红外灯是否亮？2.3、电源输出是否不足？2.4、摄像机对的方向是否和红外灯的方向一致？视频监视系统故障现象十五：1.故障现象描述：无法控制解码器2.故障检查步骤：2.1、信号线是否接对？2.2、同一条信号线控制线是否过长？2.3、检查解码器是否供电？2.4、检查码转换器是否拔到了输出 485 信号？2.5、检查解码器协议是否设置正确？2.6、检查波特率设置是否与解码器符合（检查地址码设置与所选的摄像机是否一致（详细的地址码拔码表见解码器说明书）？2.7、检查解码器与码转换器的接线是否接错(1-485A，2-B；有的解码器是1-485B，2-A)？2.8、检查解码器工作是否正常（老解码器断电一分钟后通电，是否有自检声；软件控制云台时，解码器的 UP ， DOWN ， AUTO 等端口与 PTCOM 口之间会有电压变化，变化情况根据解码器而定 24VOR220V ，有些解码器的这些端口会有开关量信号变化），如有则解码器工作正常，否则为解码器故障？2.9、检查解码器的保险管是否己烧坏？视频监视系统故障现象十六：1.故障现象描述：无法控制云台2.故障检查步骤：2.1、检查解码器电源是否工作,输出电压是否符合要求？2.2、检查接线是否正确？2.3、检查解码器设置(波特率,地址)是否正确？2.4、在近端控制云台,如成功则检查控制线是否过长？2.5、检查终端接线端子是否被烧坏？2.6、摄像机及其防护罩等总重量超过云台的承重。

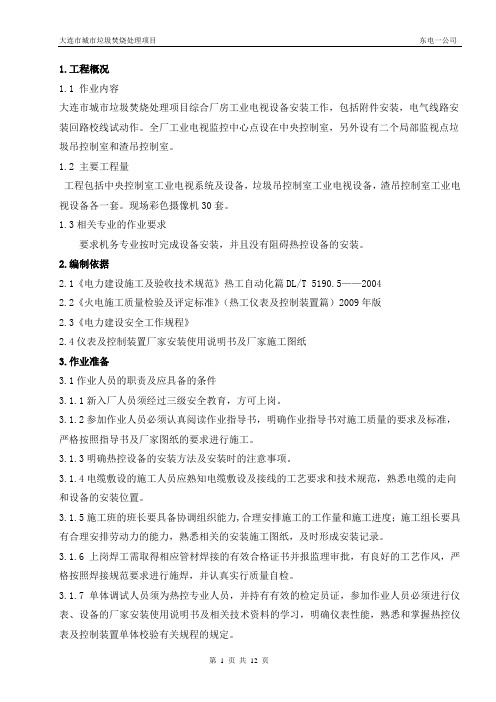

1.工程概况1.1 作业内容大连市城市垃圾焚烧处理项目综合厂房工业电视设备安装工作，包括附件安装，电气线路安装回路校线试动作。

全厂工业电视监控中心点设在中央控制室，另外设有二个局部监视点垃圾吊控制室和渣吊控制室。

1.2 主要工程量工程包括中央控制室工业电视系统及设备，垃圾吊控制室工业电视设备，渣吊控制室工业电视设备各一套。

现场彩色摄像机30套。

1.3相关专业的作业要求要求机务专业按时完成设备安装，并且没有阻碍热控设备的安装。

2.编制依据2.1《电力建设施工及验收技术规范》热工自动化篇DL/T 5190.5——20042.2《火电施工质量检验及评定标准》（热工仪表及控制装置篇）2009年版2.3《电力建设安全工作规程》2.4仪表及控制装置厂家安装使用说明书及厂家施工图纸3.作业准备3.1作业人员的职责及应具备的条件3.1.1新入厂人员须经过三级安全教育，方可上岗。

3.1.2参加作业人员必须认真阅读作业指导书，明确作业指导书对施工质量的要求及标准，严格按照指导书及厂家图纸的要求进行施工。

3.1.3明确热控设备的安装方法及安装时的注意事项。

3.1.4电缆敷设的施工人员应熟知电缆敷设及接线的工艺要求和技术规范，熟悉电缆的走向和设备的安装位置。

3.1.5施工班的班长要具备协调组织能力,合理安排施工的工作量和施工进度；施工组长要具有合理安排劳动力的能力，熟悉相关的安装施工图纸，及时形成安装记录。

3.1.6上岗焊工需取得相应管材焊接的有效合格证书并报监理审批，有良好的工艺作风，严格按照焊接规范要求进行施焊，并认真实行质量自检。

3.1.7单体调试人员须为热控专业人员，并持有有效的检定员证，参加作业人员必须进行仪表、设备的厂家安装使用说明书及相关技术资料的学习，明确仪表性能，熟悉和掌握热控仪表及控制装置单体校验有关规程的规定。

3.2材料准备3.2.1电缆敷设接线：各种规格型号的电缆及接线用的消耗性材料。

3.2.2电缆桥架及电缆管：分支小桥架及所需规格的电缆管3.2.3单体调试：标准仪表要在有效的检定期内使用3.3现场应具备的条件3.3.1闭路电视安装具备的条件：机务安装工作基本结束且就位，施工环境要符合仪表安装的要求，交叉作业不能损害热控设备。

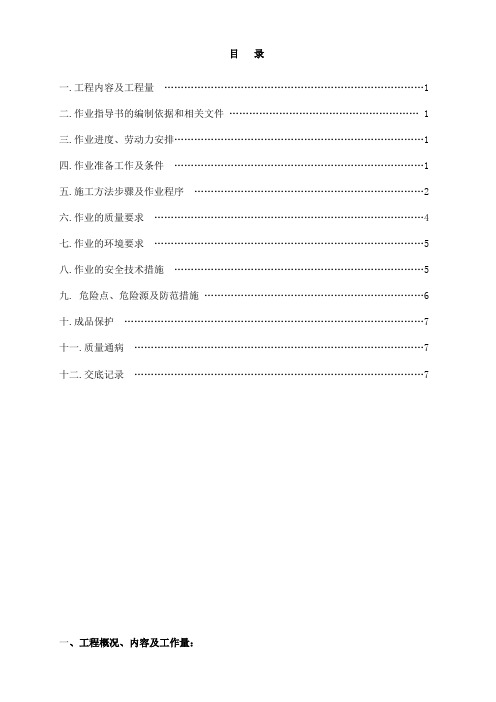

目录一.工程内容及工程量 (1)二.作业指导书的编制依据和相关文件 (1)三.作业进度、劳动力安排 (1)四.作业准备工作及条件 (1)五.施工方法步骤及作业程序 (2)六.作业的质量要求 (4)七.作业的环境要求 (5)八.作业的安全技术措施 (5)九. 危险点、危险源及防范措施 (6)十.成品保护 (7)十一.质量通病 (7)十二.交底记录 (7)一、工程概况、内容及工作量：*********1×600MW超临界机组全场闭路电视监控系统安装所用。

本期工程共需要安装一体化摄像机83台，定焦摄像机29台。

二、编制依据和相关文件：2.1《电力建设施工质量验收及评价规程》（第4部分热工仪表及控制装置）2.2《电力建设施工及验收技术规范》（第5部分热工制动化）2.3《电力建设安全工作规程》2.4《火力发电厂基本建设启动及竣工验收规程》2009年版2.8经批准的《热控专业施工组织设计》2.10执行热控专业强制性条文相关规定三、作业进度及劳动力安排：3.1作业进度安排3.1.1全场闭路电视监控系统安装计划在**年**月**日开工，于**年**月**日完成，并根据现场机务施工进度和设备安装进度进行相应的施工。

3.2劳动力安排施工组长2人施工组员4人四、作业的准备工作及条件：4.1作业人员的资质要求4.1.1施工组长应具备较丰富经验，技术过硬，责任心强，具有一定的组织施工能力。

4.1.2组长、组员均应持有电工上岗证。

4.1.3所有施工人员必须体检合格，通过三级安全考试；4.1.4施工人员应具备本项目安装技能，接受交底，遵守施工纪律及各种规章制度。

4.1.5所有施工人员施工前必须经过安全技术交底并签字。

施工用的工器具应操作灵活、坚固耐用能满足施工需要；电动工具工作正常，绝缘良好，配漏电保护器；仪器、仪表精度达到要求，准确无误。

4.3 作业材料、半成品的质量要求：4.3.1施工中使用的材料半成品规格型号应符合设计要求,能满足施工需要,否则不能使用。

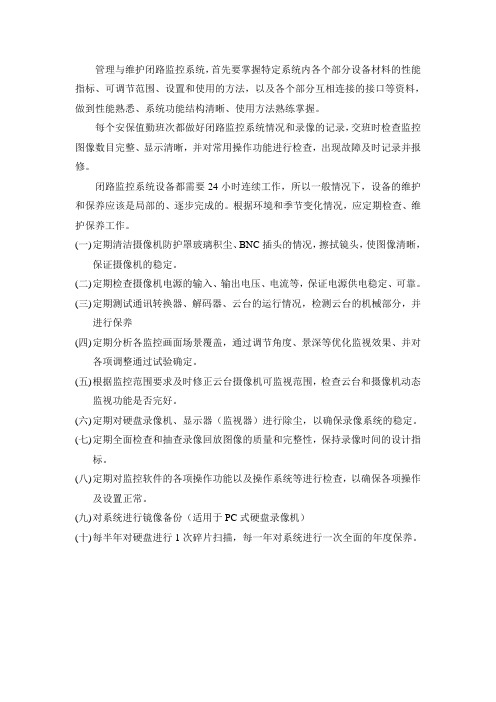

管理与维护闭路监控系统，首先要掌握特定系统内各个部分设备材料的性能指标、可调节范围、设置和使用的方法，以及各个部分互相连接的接口等资料，做到性能熟悉、系统功能结构清晰、使用方法熟练掌握。

每个安保值勤班次都做好闭路监控系统情况和录像的记录，交班时检查监控图像数目完整、显示清晰，并对常用操作功能进行检查，出现故障及时记录并报修。

闭路监控系统设备都需要24小时连续工作，所以一般情况下，设备的维护和保养应该是局部的、逐步完成的。

根据环境和季节变化情况，应定期检查、维护保养工作。

(一)定期清洁摄像机防护罩玻璃积尘、BNC插头的情况，擦拭镜头，使图像清晰，
保证摄像机的稳定。

(二)定期检查摄像机电源的输入、输出电压、电流等，保证电源供电稳定、可靠。

(三)定期测试通讯转换器、解码器、云台的运行情况，检测云台的机械部分，并
进行保养
(四)定期分析各监控画面场景覆盖，通过调节角度、景深等优化监视效果、并对
各项调整通过试验确定。

(五)根据监控范围要求及时修正云台摄像机可监视范围，检查云台和摄像机动态
监视功能是否完好。

(六)定期对硬盘录像机、显示器（监视器）进行除尘，以确保录像系统的稳定。

(七)定期全面检查和抽查录像回放图像的质量和完整性，保持录像时间的设计指
标。

(八)定期对监控软件的各项操作功能以及操作系统等进行检查，以确保各项操作
及设置正常。

(九)对系统进行镜像备份（适用于PC式硬盘录像机）
(十)每半年对硬盘进行1次碎片扫描，每一年对系统进行一次全面的年度保养。

大厦闭路监控系统操作作业指导书(5)大厦闭路监控系统操作作业指导书（5）编制：zz更改审核：zz批准：zz生效期：20**年*月*日1.目的正确使用闭路监控系统，使设备保持良好运作状态。

2.范围适于公司**大厦管理处。

3.方法和过程控制3.1调一个监视器到前面键盘成为现行受控监视器。

3.1.1按“CLEAR”键清除“ENTER”显示器上的显示。

3.1.2在键盘数字区输入所欲调用的监视器号。

例：调3号监视器为现行受控监视器，方法如一下：按3和“MON”键。

3.2调一个摄像头到受控监视器上。

3.2.1按“CLEAR”键清除“ENTER”显示器上的显示。

3.2.2在键盘数字区输入所欲调用的摄像头号。

例：把8#摄像头调到现行受控监视器上，方法如下：按3和“CAM”键后，现行受控监视器上，方法如下：按8和“CAM”键后，现行受控监视器将显示8#镜头画面。

3.3设置时间和日期3.3.1把1#监视器调为现行受控监视器。

3.3.2把锁开关拔到“DISP”位置，按“ACK”确认键两次，进入时间、日期设置状态。

3.3.3按“ACK”键确定日期的三种显示格式。

MM/DD/YY表示：月/日/年，DD/MM/YY表示：日/月/年，YY/MM/DD表示：年/月/日。

xxxxDD格式输入96年6月18日。

A．用云台操纵杆把光标移到“YY”位置。

B.通过键盘输入“96”后，按“ACK”键确认。

C.光标移到“MM”位置上闪烁后，通过键盘输入“6”按“ACK”键确认。

D.光标移到“DD”位置闪烁后，通过键盘输入“18”，按“ACK”键确认。

3.3.5输入当前时间（时/分/秒）的操作方法与4.3.4相似。

3.3.6把光标移到“RETURN”位，按“ACK”键返回主菜单。

3.4摄像头自动切换编程。

3.4.1把锁开关拔到“PROG”位置。

3.4.2例：在2#监视器上切换1#、3#、6#镜头，切换时间设为各2秒，3秒，3秒，方法如下：A.按2和“MON”键（把2#监视器调为现行受控监视器）。

1 目的为规范闭路电视监控系统的运行管理，确保系统正常运行而制定。

2 范围适用于公司所辖物业范围内闭路电视监控系统的运行管理。

3 工作内容3.1 闭路电视监控系统的接管验收及保修期管理3.1.1闭路电视监控系统的接管验收工作程序和标准以及保修期管理详见QP-设备-01《设备管理程序》。

3.1.2 闭路电视监控系统值班规定参见QW-设备-制度-01《保安监控室管理制度》、QW-设备-制度-10《值班制度》、QW-设备-制度-11《交接班制度》和其它有关规定。

3.2 闭路电视监控系统运行规定3.2.1 闭路电视监控系统实行专人24小时值班制，值班员负责闭路电视监控设备24小时运行的操作、监控、记录。

防止各种非法行为和意外发生，如发现违规行为，立即通过广播、对讲系统与现场联络，事态严重时应通知就近保安员到现场查看，如属盗警应以最快的速度通知当值保安主管，并按对盗警报警的处理规范处理；对所有报警及处理过程都应做相关记录。

3.2.2 值班员值班时如发现异常应立即关机或采取适当的措施处理，保证设备安全。

同时应及时通知值班运行电工到场检查维修。

若值班运行电工不能处理，应通知相关弱电维修人员进行维修处理。

本班未能处理完的问题，运行电工应在QR-设备-25《值班和交接班记录表》上的交接班栏进行记录，接班的运行电工应负责跟催，直到问题解决为止，并在QR-设备-25《值班和交接班记录表》上记录。

摄像头故障应于12小时内修复，矩阵开关故障应干24小时内修复，监视器和线路故障应于2个工作日内修复。

凡夜间发生的不影响业主用户生活、工作，且不会产生严重后果的故障，可以安排维修人员第二天进行维修。

设备故障排除后，经确认一切正常后，方能重新开机运行。

3.2.3 运行电工负责对大楼闭路电视监控设备进行日常巡检和管理，检查设备是否正常、完好，发现丢失和损坏要立即报告。

并填写QR-设备-33《智能化设备运行巡视记录表》，每月底上报。

3.2.4 闭路电视监控系统如因维护或其他原因要暂时改变系统的状态，管理处应有相应的临时措施，确保安全。

事务文书：________ 安防监控系统保养维修作业指导书单位：______________________部门：______________________日期：______年_____月_____日第1 页共7 页安防监控系统保养维修作业指导书日常性维护：按照年检计划而安排的工作及日常发生的工作。

紧急特殊性维修；安防监控设备设施因意外事故所造成的维修。

4.职责部门/岗位工作职责各管理处安全员负责安防监控设备及设施的日常巡视。

设备责任人负责安防监控设备及设施紧急维修。

5.方法及过程控制5.1闭路监控系统5.1.1监视摄像机维护保养：3.1.1.1每季由设备责任人拆下摄像机的防护罩进行内部清洁除尘，清洁除尘时须使用干燥、清洁的软布和中性清洁剂，以防止产生静电和腐蚀摄像机。

5.1.1.2在对带云台的摄像机进行维修保养时还需要对云台的机械部分加适量的润滑机油，以保证云台转动灵活。

5.1.1.3对效果不好的摄像镜头必须及时调整好焦距、光圈、方向、测量电源电压是否正常等，保证安装牢固，并由控制中心主管（主办）确认符合安防使用要求。

5.1.1.4对室外监视摄像机进行维修保养，在每次清洁除尘、安装防护罩时，必须注意用防水胶圈或胶布密封接合部位，以防止雨水的渗入。

5.1.1.5在对摄像机清洁除尘时,必须注意不要用手触摸摄像镜头，只能采用镜头纸对摄像镜头进行擦拭。

第 2 页共 7 页5.1.2监控主机的维护保养:5.1.2.1每周由中心值班人员对监控主机进行外部除尘，除尘时须使用干燥、清洁的软布和中性清洁剂。

5.1.2.2每月由设备责任人检查视频线BNC接头，如有松动现象，必须用额定功率在30瓦以下的电烙铁进行焊接处理，并检查BNC接头与主机接口是否松动，以保证连接牢固，每次做完这项工作后必须对线路进行整理以保证线路的畅顺、整齐、规范。

5.1.2.3同时检查主机上的各指示灯是否正常显示。

5.1.3多画面处理器的维护保养：5.1.3.1每周由中心值班人员对多画面处理器外部进行外部除尘，除尘时需用干燥的清洁软布和中心清洁剂清洗。
