监控储存容量计算

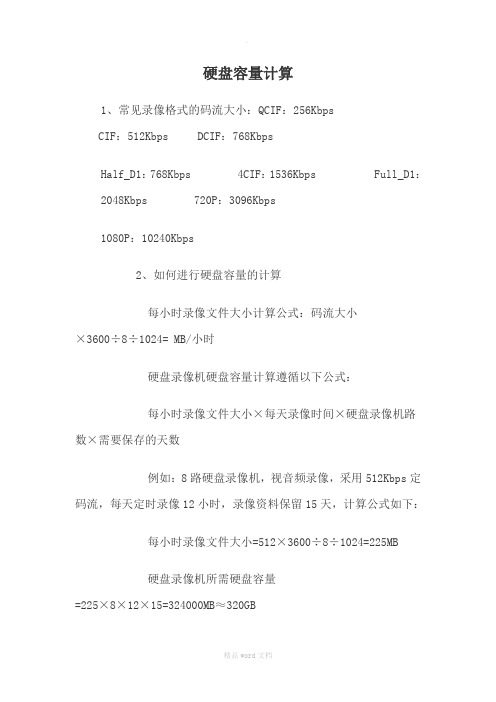

硬盘容量计算
1、常见录像格式的码流大小：QCIF：256Kbps
CIF：512Kbps DCIF：768Kbps
Half_D1：768Kbps 4CIF：1536Kbps Full_D1：2048Kbps 720P：3096Kbps
1080P：10240Kbps
2、如何进行硬盘容量的计算
每小时录像文件大小计算公式：码流大小
×3600÷8÷1024= MB/小时
硬盘录像机硬盘容量计算遵循以下公式：
每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数
例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：每小时录像文件大小=512×3600÷8÷1024=225MB
硬盘录像机所需硬盘容量
=225×8×12×15=324000MB≈320GB
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】
感谢您的支持与配合，我们会努力把内容做得更好！。

监控系统硬盘容量计算1） MJPEGMJPEG （Motion JPEG）压缩技术标准源于JPEG图片压缩技术，是一种简单的帧内JPEG压缩，它对视频的每一帧进行压缩，压缩比率较小，数量大，通常每路每小时325X288分辨率录像需要硬盘空间1G左右。

2）小波算法小波算法是基于小波变换的视频压缩，该技术是使图像信号的时域分辨率和频域分辨率同时达到最高。

内核是采用行进中压缩和解压缩方式，视频中帧与帧之间没有相关性，以352X288录像，每路每小时一般为350M左右.3） MPEG-4MPEG-4标准是面向对象的压缩方式，不是像MPEG-1和MPEG-2简单地将图像分为一些像块，而是根据图像内容，将其中的对象（物体、人物、背景）分离出来分别进行帧内、帧间编码压缩，并允许在不同的对象之间灵活分配码率，对重要的对象分配较多的字节，对次要的对象分配较少的字节，从而大大提高了压缩比，使其在较低的码率下获得较好的效果。

MPEG-4的传输速率为4.8~64kbit/s，使用时占用的存储空间比较小，以352X288录像，每路每小时一般为150M左右.首先介绍一下公式：码流÷8×3600×24×30，这是一个月录像存储容量的计算方式，其实分辨率大小和录像存储容量大小没关系，主要的参数还是码流，无论DVR、DVS对不同分辨率的图像，比如CIF、QCIF、DCIF、D1等都有对应的码流范围，那CIF来说，码流200K左右，就算你把码流设的再高也没用，图像质量都不会有明显变化。

就你的问题D1分辨率码流范围在1.5~2M之间，按最大存储容量就用2M来算，码流就是2048K，公式上码流÷8是比特和字节之间的转换，之后的你自己算吧。

这个问题不是一个公式能解决的，要看你的录像方式，24小时录像还是移动侦测录像？用CIF格式还是D1格式？还有每路图像的变化程度。

每种存储格式都有相应的计算方法数据流量.带宽匹配及存储空间计算1、数据流量的计算及网络带宽匹配举正达网络数字摄像机以320×240格式传输为例：在320×240工作时，网络数字摄像机码流为8－20Kbps，即每秒每帧8－20Kbit，25帧即为8×25＝200Kbits，20×25＝500Kbits，即网络数字摄像机每秒输出码流为200Kbit－500Kbit之间。

视频存储硬盘容量计算
视频存储容量的计算公式如下：
容量 = 码流/8 ×视频路数×监控天数× 24小时× 3600秒
注：码流是以Mbps或Kbps为单位，码流除以8是把码流从bit转换为byte，结果相应的是MB或KB。

按计算公式，以一个中小规模的例子计算：
500路监控路数，2Mbps D1格式，数据存储30天，需要的存储容量：
2Mbps/8 × 500路× 30天× 24小时× 3600秒/1024/1024 ≈ 300TB
存储空间单位换算：1TB = 1024GB = 1024 × 1024MB = 1024 × 1024 × 1024KB = 1,073,741,824Byte 硬盘容量单位换算：1TB = 1000GB = 1000 × 1000MB = 1000 × 1000 × 1000KB = 1,000,000,000Byte
基本的算法是：【码率】(kbps)=【文件大小(字节)】X8/【时间(秒)】/1024
码流（Data Rate）是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

所以应该是一样的,只是称谓不同。

每辆车辆的号牌等动向数据信息为条，按单车道日均 2000 辆流量估算，每条车道的数据信息按不一样储存时间的容量计算公式以下：2000 条×条× 1 车道× 365 天 / 年× N 年/1024/1024/ ＝ **GB以下为不一样车道数目和不一样保留时间的数据储存容量计算：1 年2 年3 年4 年5 年1 个车道20 个车道50 个车道100 个车道200 个车道500 个车道依据单车道日均 2000 辆流量估量，不一样车道规模和不一样保留时间状况下的信息记录条数为：1 年2 年3 年4 年5 年100 个车道亿条亿条亿条亿条亿条200 个车道亿条亿条亿条亿条亿条500 个车道亿条亿条亿条亿条亿条关于超大数据量，数据库软件采纳Oracle 10G正版数据库，可支持 8E 的超大数据量，支持双机热备。

数据库储存系统采纳高性能服务器，拥有数据的绝对安全、对块的迅速定位查问以及高速读写能力特色，储存媒介使用高性能硬盘；同时，储存系统 1 台数据库热备份服务器用于系统级冗余备份，热备服务器采纳与数据库主服务器同系列的服务器。

1.1 图片储存设计车辆图片信息采纳JPEG 编码格式，切合 ISO/IEC1544∶ 2000 要求，压缩因子不高于 70， 200 万高清摄像机输出照片文件均匀大小为300K，闯红灯照片大小约为 1MB，灵活车均匀违纪率按1%估量，每条车道的图片信息按不一样储存时间的容量计算公式以下：2000 辆×（×99%＋ 1MB×1%）×1 车道× 30 天/ 月× N 个月 /1024/1024＝**TB以下为不一样车道数目和不一样保留时间的数据储存容量计算：3 个月 6 个月 1 年 2 年 3 年1 个车道20 个车道50 个车道100 个车道200 个车道500 个车道1.2 视频储存设计规划视频电子警察路口每方向 1 台 200 万像素高清摄像机同步输出高清视频流，每路视频依据不一样的分辨率和帧率每日所需的储存空间以下表：数据源种类码率 Mbps日数据量 GB 标清 D1 1.5-2 （ 25fps ）16-21130 万像素5（ 25fps ）53200 万像素 6.6 （15fps ）70200 万像素8（ 25fps ）85以 200 万像素高清摄像机、 6.6M 码流、12.5fps 为例，不一样路数和不一样保留时间下的储存空间表以下：7 天15 天30 天1 路视频20 路视频50 路视频100 路视频200 路视频500 路视频。

1080P（一）、720P、4CIF、CIF所需要的理论带宽在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。

下面对视频存储空间大小与传输带宽的之间的计算方法做以先容。

比特率是指每秒传送的比特(bit)数。

单位为bps(BitPerSecond)，比特率越高，传送的数据越大。

比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。

比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大；假如比特率越少则情况恰好相反。

码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

上行带宽就是本地上传信息到网络上的带宽。

上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上往，影响上传速度的就是“上行速率”。

下行带宽就是从网络上下载信息的带宽。

下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。

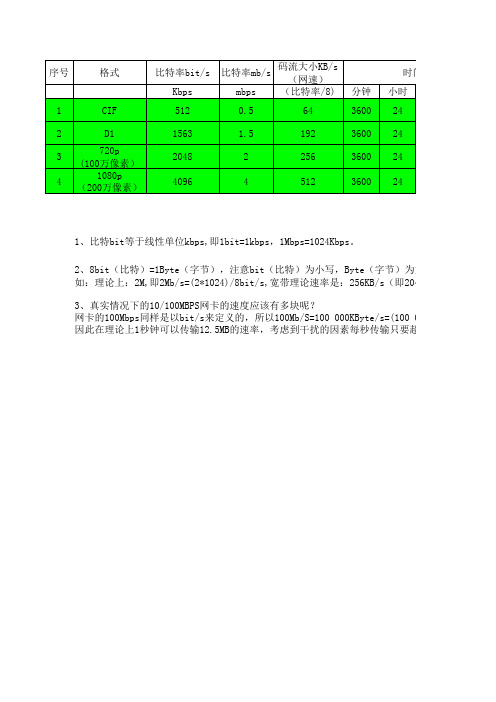

不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小；注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心)；监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心)；例：电信2Mbps的ADSL宽带，50米红外摄像机理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/。

例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps；D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps；720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps；1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，浙江监控批发网络编码板即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps；监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=Kbps=25Mbps(下行带宽)即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小(单位：kb/s；即：比特率÷8)×3600(单位：秒；1小时的秒数)×24(单位：小时；一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB；1GB=1024MB；1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9=.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=.5GB≈69TB。

存储设计根据要求，福建工程学院监控系统采用集中式存储解决方案。

具体设计为：在监控中心部署H3C EX1000S IPSAN存储服务器，前端所有摄像头的图像通过监控专网传输到监控中心，集中存储到IPSAN服务器上。

监控平台建成后，还需针对存储需求进行不同码流设计：CIF：图像分辨率为352×288 D1：图像分辨率为720×576采用CIF方式：每路每秒是采用512K进行存储，我们参考512k存储系统按照160个摄像头存储30天的需求，共需要存储容量；(计算公式：存储容量（GB)＝（码流/1024/1024/8）×CBR影响系数×60秒×60分钟×24小时×天数）●以512K单路视频图像码流，计算图像存储容量。

每小时容量=3600秒×（512/1024/1024/8）×1.10=0.242G/小时每路图像一天24小时一天容量=24 Hour×0.242GB/Hour=5.801GB/天一月容量=30 天×5.801GB/天=174.03GB160个摄像头保存30天容量=160×174.03GB =27844.8GB=27.8TB 采用Full D1方式：每路每秒是采用2M进行存储，我们参考2M存储系统按照14个摄像头存储30天的需求，共需要存储容量；(计算公式：存储容量（GB)＝（码流/1024/1024/8）×CBR影响系数×60秒×60分钟×24小时×天数）●以1M单路视频图像码流，视频图像分辨率为D1 720*576 PAL 25帧,计算图像存储容量。

每小时容量=3600秒×（2048/1024/1024/8）×1.10=0.967G/小时每路图像一天24小时一天容量=24 Hour×0.967GB/Hour=23.203GB/天一月容量=30 天×23.203GB/天=696.09GB14个摄像头保存30天容量=14×696.09GB =9745.26GB=9.75TB存储设备计算：硬盘计算：750GB SATA实际容量为667（698.5）GB（少于的部分用于操作系统）；CBR影响系数：是指CBR(恒定码流）正误差给存储容量带来的影响系数。

计算公式：码流*3600/8/1024*24*路数*天数2592000M每通道每通道硬盘容量计算公式：码流*3600/8/1024=MB/小时225M硬盘录像机硬盘容量计算：每小时录像文件大小*每天录像时间*录像机路数*需要保存天数25920002592CIF格式每小时的文件大小180-230M(静态图像-动态图像）DVR路数为1、2、9、12路的特殊型号可据上表计算正常画面质量下，每路的录像文件大小一般取值200Mbps/小时，16路DVR的图像文件文件大小320G/小时，根据不同的场所，采用动态录像等方式录像，可以保证录像资料都为有效部分。

为节约磁盘空间的投入，每路的录像文件大小可取值100Mbps/小时，但画面质量无法保证，智能在要求不高的场所使用。

常用的存储格式和码流CIF512Kbps在变码率设置下图像质量选择“较好”或“次好”DCIF768Kbps在变码率设置下图像质量选择“较好”或“次好”D12Mbps在变码率设置下图像质量选择“较好”或“次好”目前国内主流的DVR采用“CIF”和“D1”，如果采用“CIF”分辨率，每一路的硬盘存储量要达到180Mbps~250Mbps/小时，一般取值200Mbps/小时。

如果采用“D1”分辨率，每小时每一路的硬盘存储量为720Mbps~1000Mbps/小时，一般取值500Mbps/小时，此时帧率智能设置少于25fps,码流也要少一些。

音频码流为固定的16Kbps，每小时占用存储空间很少，可以忽略不计。

上述所列情况是在视频格式和分辨率确定的前提下硬盘容量的工程计算，由于采用其它各类编码技术（软件压缩）和编码设备（硬件压缩）对码率进行调整压缩后节约的空间不在考虑范围之内。

海康威视存储计算公式海康威视作为全球领先的视听智能解决方案提供商，一直致力于为客户提供高质量、高性能的产品和服务。

在海康威视的解决方案中，存储计算是一个重要的环节。

存储计算是指通过将数据存储在设备中，并运用计算方法对数据进行处理和分析，以提供更智能、更高效的解决方案。

首先，来看一下海康威视存储计算的公式。

海康威视存储计算公式为：存储计算=存储容量×计算能力×数据质量这个公式体现了存储计算的三个重要方面：存储容量、计算能力和数据质量。

下面，我们将分别解释每个方面的含义和作用。

存储容量是指设备可以存储的数据量的大小。

在海康威视的解决方案中，存储容量通常以千兆字节（GB）或千兆比特（Gb）为单位进行衡量。

存储容量越大，设备可以存储的数据量就越多，能够满足更长时间的数据存储需求。

计算能力是指设备进行数据处理和分析的能力。

在海康威视的解决方案中，计算能力通常以浮点运算每秒（FLOPS）为单位进行衡量。

计算能力越强大，设备处理数据的速度就越快，能够更及时地提供各种智能分析和应用服务。

数据质量是指数据的准确性和完整性。

在海康威视的解决方案中，数据质量通常通过采集设备的像素数和传感器的灵敏度来衡量。

数据质量越高，设备采集的数据就越准确、更全面，能够提供更精确的分析结果和应用服务。

通过综合考虑存储容量、计算能力和数据质量，海康威视的存储计算解决方案能够为客户提供高效、智能的服务。

例如，在视频监控领域，海康威视的存储计算方案可以提供长时间的视频存储和快速的视频分析，从而帮助客户实现对安全监控的全面管理。

在交通领域，存储计算方案可以提供大容量的数据存储和高速的数据处理，从而帮助客户实现交通流量的实时监测和智能调度。

总之，海康威视的存储计算公式体现了存储容量、计算能力和数据质量在解决方案中的重要性。

海康威视将持续改进和优化存储计算技术，为客户提供更先进、更可靠的视听智能解决方案，为建设更智能、更安全的社会作出贡献。

视频监控中所需带宽及存储容量的计算方法一、比特率、字节、码流(码率)、帧率及分辨率比特=bit=b,字节=Byte=B,比特率（每秒传送的比特(bit)数）=bps=b/s码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

帧率概念一帧就是一副静止的画面，连续的帧就形成动画，如电视图象等。

我们通常说帧数，简单地说，就是在1秒钟时间里传输的图片的帧数，也可以理解为图形处理器每秒钟能够刷新几次，通常用fps（Frames Per Second）表示。

每一帧都是静止的图象，快速连续地显示帧便形成了运动的假象。

高的帧率可以得到更流畅、更逼真的动画。

每秒钟帧数 (fps) 愈多，所显示的动作就会愈流畅。

码流概念码流（Data Rate），是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

分辨率概念视频分辨率是指视频成像产品所成图像的大小或尺寸。

常见的视像分辨率有352×288，176×144，640×480，1024×768。

在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3。

服务商带宽常识1、电信、铁通、长宽、广电、网通等2、不对称宽带：2Mbps=2Mb/s=256KB/s(实际80KB/s----220KB/s)，4Mbps=4Mb/s=512KB/S(实际200KB/s----440KB/s)，10Mbps=10Mb/s=1.25MB/s(实际500KB/s----1024KB/s)，上行带宽都是512kbps=512kb/s1Byte=8bit1B/s=8b/s1KB=1024B,1MB=1024KB,1GB=1024MB,1TB=1024GB3、交换机上端口带宽：10Mbps/100Mbps/1000Mbps二、监控所需带宽的计算比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。
