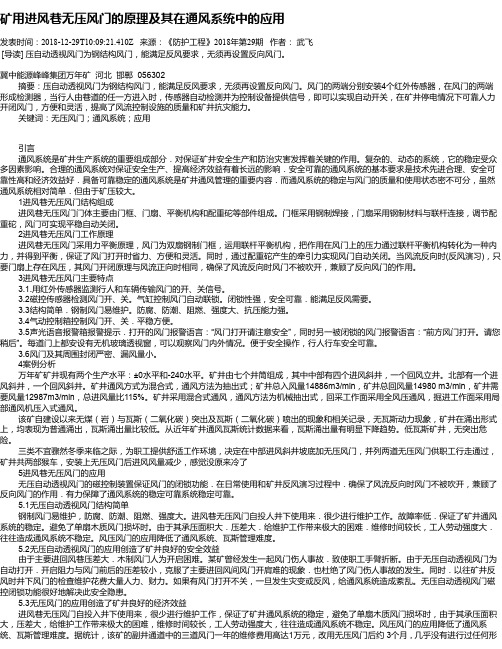

矿用进风巷无压风门的原理及其在通风系统中的应用发表时间：2018-12-29T10:09:21.410Z 来源：《防护工程》2018年第29期作者：武飞[导读] 压自动透视风门为钢结构风门，能满足反风要求，无须再设置反向风门。
冀中能源峰峰集团万年矿河北邯郸 056302摘要：压自动透视风门为钢结构风门，能满足反风要求，无须再设置反向风门。
风门的两端分别安装4个红外传感器，在风门的两端形成检测器，当行人由巷道的任一方进入时，传感器自动检测并为控制设备提供信号，即可以实现自动开关，在矿井停电情况下可靠人力开闭风门，方便和灵活，提高了风流控制设施的质量和矿井抗灾能力。
关键词：无压风门；通风系统；应用引言通风系统是矿井生产系统的重要组成部分．对保证矿井安全生产和防治灾害发挥着关键的作用。
复杂的、动态的系统，它的稳定受众多因素影响。
合理的通风系统对保证安全生产、提高经济效益有着长远的影响．安全可靠的通风系统的基本要求是技术先进合理、安全可靠性高和经济效益好．具备可靠稳定的通风系统是矿井通风管理的重要内容．而通风系统的稳定与风门的质量和使用状态密不可分，虽然通风系统相对简单．但由于矿压较大。
1进风巷无压风门结构组成进风巷无压风门门体主要由门框、门扇、平衡机构和配重砣等部件组成。
门框采用钢制焊接，门扇采用钢制材料与联杆连接，调节配重砣，风门可实现平稳自动关闭。
2进风巷无压风门工作原理进风巷无压风门采用力平衡原理，风门为双扇钢制门框，运用联杆平衡机构，把作用在风门上的压力通过联杆平衡机构转化为一种内力，并得到平衡，保证了风门打开时省力、方便和灵活。
同时，通过配重砣产生的牵引力实现风门自动关闭。
当风流反向时(反风演习)，只要门扇上存在风压，其风门开闭原理与风流正向时相同，确保了风流反向时风门不被吹开，兼顾了反向风门的作用。
3进风巷无压风门主要特点3.1.用红外传感器监测行人和车辆传输风门的开、关信号。
3.2磁控传感器检测风门开、关。
釆煤工作面风门的最佳设置地点和设置要求孙泰\曾广东\刘桂强(1膝州市官桥煤炭有跟责任公司，山东滕州277000 2.滕州辰龙能课集团有BL公司，山东滕州277500) 摘要该文通过煤矿采煤工作面对风门设置在不同地点优缺点的综合分析，采用逐点排除的办法,最终确定采煤工作面风门的最佳设置地点是在采煤工作面进风巷开门点附近。
关键词采煤工作面风门设置要求进风巷中B分类咢TO726 文献标识A1风门的概念及分类在井下平时行人、行车的巷道内设置的能够隔断风流和对风量进行调节的通风构筑物叫风门。
风门的分类方法多种多样，按用途分为:遮断风门(其作用是不允许风流通过,将新鲜风流与乏风流隔开）；调节风门（风门上设有风窗，只允许通过一定风量）；反风门（用于井下发生灾害时进行了反风和减少石门揭穿煤层时的煤与瓦斯突出危害）。
按风门开启方式分为:普通风门、自动风门。
按风门开启动力分为:撞杆式、气动式、电动式、水动式。
按门扇结构分为:单扇门、双扇门。
按门扇材质分为:木质风门、金属风门。
按服务时间分为:永久风门、临时风门等。
2 采煤工作面风门设置地点的分析2.1 在倾斜运输巷中设置风门在倾斜运输巷内设置风门有以下不利因素：（1) 受重力影响,风门开、关都较为困难；（2)经常提升运输,风门启闭频繁,容易损坏;⑶矿车撞击风门，风门的传动机构极易损坏;（4)由于风门自重和风压作用，人员很难开关且容易伤人,很不安全。
因此不应在倾斜运输巷中设置风门。
2.2在水平巷道中设置风门采煤工作面通风系统由工作面进风巷、采煤工作面和回风巷组成。
采煤工作面通风系统有U、Z、Y、双Z、W和H形等形式，目前我国煤矿多采用U形（一进一回）和W形（二进一回）通风系统，在进、回风巷内可设置风门的地点有采面开门点附近、采面中部、采面切眼附近等(见图1、图2所示）。
现从以下几个方面比较设在各个地点的优缺点：通风系统方面。
图1 U形通风系统采煤面(1) 通风系统方面。
无压风门产品使用说明书（使用、安装本产品前，请仔细、认真阅读使用说明书）一、用途及使用条件无压风门适用于煤矿井下巷道任何需要安设风门的地点、及矿山井下回风巷和主要进回风巷之间每个联络巷中.使用条件为1、无严重滴水的环境.2、有爆炸性气体和煤尘矿井二、主要特点及主要技术参数1、开启力小,开启力与巷道的风压大小和风向无关2、双向隔风,不需在设反向风门.3、人车过后,风门可自动关闭.4、双向密封,漏风量小5、关闭平稳,安全可靠.6、防腐,防潮,防燃,强度大,不变形7、两道门之间可实现闭锁8、系统简单,易维护主要技术参数1、风门开启形式:异向同步开闭.2、手动开启力:150N左右3、门扇开启角度:>90度三、工作原理及优点1.1 无压风门的结构无压风门是由门框、门扇、连杆平衡机构和重锤等部分组成。
两扇风门分别向两个方向开启，通过连杆和支撑臂实现联动，改变连杆长度可以调整风门的严密度。
支图1 无压风门结构图如结构图所示，两扇门A、B通过支撑臂及连杆C连成一个整体。
当A向前运动时，另一扇门B在连杆的带动下向后运动，这样打开风门的阻力F只有启动风门的气动力和重锤的重力，因为风压差作用在风门A上的力等于作用在风门B上的力，而两力通过连杆相互抵消，故称为无压风门。
1.2 无压风门力平衡原理无压风门采用压力平衡原理，通过四连杆机构及固定在门框上的限位装置实现两扇风门异向同步开闭，风门关闭后使两扇风门边的挡风皮子严密接触，具有良好的防漏风效果。
由于作用在风门上的矿井负压通过连杆机构转化为一种内力并得到平衡，风门开关力的大小取决于重锤的重量（重锤重量一般在10kg～25kg之间）从而保证了风门打开时省力、方便灵活。
如图2所示，由于两扇风门的面积大小近似相等，则作用在两扇风门上的矿井负压也大小相等，即F1≈F2，调整连杆机构是两扇风门紧密接触，风门处于关闭状态，则作用于单扇上正反力矩相等。
图2 无压风门平衡原理2 无压风门的优点2.1 风门开启力方面，无压风门由于每组风门由两扇小风门组成，在开闭其中一扇风门时无论开闭方向如何，另一扇风门异向开闭，此时释放了压力，极易开闭，力与风压大小及方向无关；而老式风门门扇笨重，在巷道负压较大的情况下很难开启，需要4、5人同时方可开启。
