电子行业职业技能鉴定统一试卷《无线电调试工》（高级）理论试卷（时间：120分钟；满分：100分）一、填空题(请将正确答案填在空白处，每空1分，满分20分)。
1、晶体三极管输出特性中包括三个工作区，分别是_______区、_______区、_______区。
2、晶体三极管工作在放大区时，发射结电压______偏，集电结电压______偏。
3、在三种组态的单管基本放大电路中，输入电压与输出电压反相的电路是___________放大电路，电压放大倍数最小的是___________放大电路。
4、根据反馈回路在输入端连接方式的不同，反馈的类型可分__________反馈和__________反馈。
5、差分放大电路的两输入端同时加大小__ __、极性_ ___的信号时称共模输入方式。
6、集成运放构成深负反馈电路时，两个输入端满足______和___ ___的两个特点。
即两个输入端之间的电位差约等于__ __，流过两个输入端的电流等于_ ___。
7、让低于某一频率的信号顺利通过，而高于该频率的信号衰减掉，采用_____滤波器；让某一频段范围的信号顺利通过，而该频段范围外的信号衰减掉，采用_____滤波器。
8、振荡电路一般由__________、__________、___________、稳幅电路四个部分组成。
二、选择题(请将正确答案填在空白处，每题2分，满分20分)。
1、晶体三极管是______控制型器件。
A 、电压B 、电流C 、功率D 、温度 2、三种接法中，图______可以构成复合管。
3、直接耦合放大电路的缺点是存在_______，最常用最有效的办法是采用_____放大电路。
A 、差分B 、共基C 、零点漂移D 、不能放大交流信号装 订 线 内 勿 答 题…………………………………装………………订………………线……………………………4、电压负反馈对输出电阻的影响是______。
A 、提高输出电阻B 、不改变输出电阻C 、降低输出电阻D 、以上都是5、在输入量不变的情况下，若引入反馈后_____，则说明引入的反馈是正反馈。
无线电调试工理论题答案一、填空题1．频域时域2．锁相环路反馈控制3．鉴相器环路低通滤波器4．频率失谐5．振幅调制频率调制6．直接间接7．绝对误差相对误差8．幅度相位9．数字化智能化10．传感器测量电路显示装置11．亮度色度12．PAL D逐行倒相正交平衡调幅制13．调幅调频14．扫频频谱分析仪实时频谱分析仪15．38 31.516．音频视频17．激光束微处理器18．室外单元室内单元19．图像解调伴音解调20．亮度通道色度通道同步分离电路21．转发站单收站家用直播卫星电视接收系统22．静态测试动态测试23．硬件软件24．多级放大器极间电容分布电容25．图像黑白最亮最暗26．激励器电控系统电子管功放部件27．伺服环路幅度极性28．示波器当所有的输入端29．分解复合电子扫描30．镜像干扰中频干扰31．好二、选择题1.D2.D3.B4.B5.C6.A7.C8.D9.D 10.D 11.A 12.B 13.B 14.A 15.A 16.B 17.D 18.A 19.A 20.B 21.C 22.A 23.A 24.A25.A 26.D 27.B 28.B 29.D 30.A 31.B 32.D 33.D 34.C 35.C36.D 37.A 38.A 39.A 40.B三、判断题1.√2.×3.√4.√5.×6.×7.×8.√9.√10.×11.×12.×13.×14.√15.√16.√17.×18.×19.√20.×21.√22.√23.×24.√25.×26.×27.×28.√29.×30.×31.√32.×33.×34.×35.√36.×37.√38.×39.√40.√41.×42.√43.×44.×45.√四、简答题1．调幅广播所占频带宽度较窄，电波传播较远，调制及解调过程比较简单，缺点是功率利用率低，抗干扰能力差，音质不如调频广播。

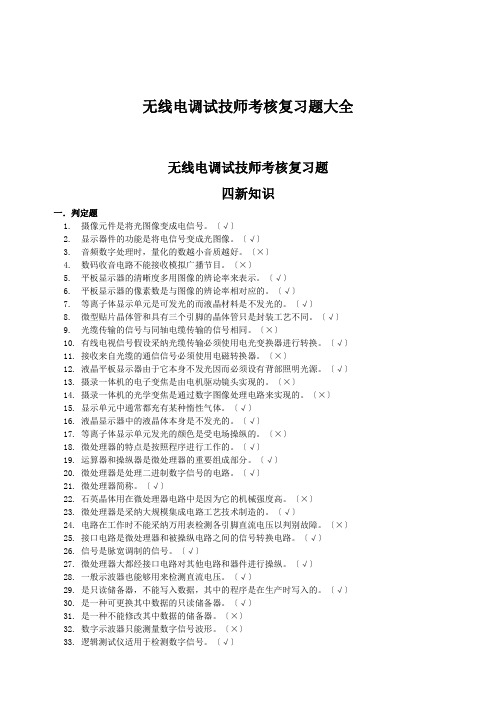

无线电调试技师考核复习题大全无线电调试技师考核复习题四新知识一．判定题1.摄像元件是将光图像变成电信号。
〔√〕2.显示器件的功能是将电信号变成光图像。
〔√〕3.音频数字处理时，量化的数越小音质越好。
〔×〕4.数码收音电路不能接收模拟广播节目。
〔×〕5.平板显示器的清晰度多用图像的辨论率来表示。
〔√〕6.平板显示器的像素数是与图像的辨论率相对应的。
〔√〕7.等离子体显示单元是可发光的而液晶材料是不发光的。
〔√〕8.微型贴片晶体管和具有三个引脚的晶体管只是封装工艺不同。
〔√〕9.光缆传输的信号与同轴电缆传输的信号相同。
〔×〕10.有线电视信号假设采纳光缆传输必须使用电光变换器进行转换。
〔√〕11.接收来自光缆的通信信号必须使用电磁转换器。
〔×〕12.液晶平板显示器由于它本身不发光因而必须设有背部照明光源。
〔√〕13.摄录一体机的电子变焦是由电机驱动镜头实现的。
〔×〕14.摄录一体机的光学变焦是通过数字图像处理电路来实现的。
〔×〕15.显示单元中通常都充有某种惰性气体。
〔√〕16.液晶显示器中的液晶体本身是不发光的。
〔√〕17.等离子体显示单元发光的颜色是受电场操纵的。
〔×〕18.微处理器的特点是按照程序进行工作的。
〔√〕19.运算器和操纵器是微处理器的重要组成部分。
〔√〕20.微处理器是处理二进制数字信号的电路。
〔√〕21.微处理器简称。
〔√〕22.石英晶体用在微处理器电路中是因为它的机械强度高。
〔×〕23.微处理器是采纳大规模集成电路工艺技术制造的。
〔√〕24.电路在工作时不能采纳万用表检测各引脚直流电压以判别故障。
〔×〕25.接口电路是微处理器和被操纵电路之间的信号转换电路。
〔√〕26.信号是脉宽调制的信号。
〔√〕27.微处理器大都经接口电路对其他电路和器件进行操纵。
〔√〕28.一般示波器也能够用来检测直流电压。
无线电考题无线电调试高级工复习题及答案一、是非题1、三相四线制供电电路中，中线必须装熔断器。
（×）2、N型半导体中，自由电子是多数载流子，空穴是少数载流子。
（√）3、半导体三极管中的一个PN结，可以用来替代同材料的二极管。
（√）4、利用半导体二极管的单向导电特性，可以组成整流电路。
（√）5、利用半导体二极管的反向击穿特性，可以组成二极管稳压电路。
（√）6、型号为3DG21的半导体三极管，是硅材料的NPN型高频小功率管。
（√）7、集成MOS逻辑门电路保存时一般应将各引脚短接。
（√）8、共集电极放大电路没有功率放大作用。
（×）9、共发射极放大器只有电流放大而无电压放大。
（×）10、温度是影响放大器静态工作点的主要因素。
（√）11、天线线圈的品质因素Q越高，则收音机的灵敏度越好。
（×）12、用电阻器组成的衰减器，只有衰减，没有频移和相移。
（√）13、加负反馈后的电压放大倍数减小了，但可使放大器的通频带得到展宽。
（√）14、电感滤波器一般宜于低电压，大电流的场合。
（√）15、在发生串联谐振时，回路中的感抗与容抗相等。
（√）16、万用表测量交流电压时，其度数为被测交流电压的最大值。
（×）17、数字电压表的分辨率相当于模拟电压表的灵敏度。
（×）18、示波器荧光屏上光线的明亮程度取决于电子枪发射出来的电子数量和速度。
（√）19、多踪示波器借助于电子开关的作用在示波管荧屏上显示多个信号波形。
（√）20、双踪示波器是将两个单线示波管封装在同一个玻璃管内同时工作的。
（×）21、实时频谱分析仪可以用于非重复性且持续时间很短（如爆炸）的信号分析。
（√）22、仪器通电时，有高低压开关的，必须先接“高压”后接“低压”。
（×）23、彩色电视机中亮度通道的作用是放大亮度信号和伴音信号。
（×）24、开关式稳压电源的调整管一般都工作在开关状态。
无线电调试工（高级）题库15-1-8
问题：
[填空题]无线电测试工作应严格按调试说明和（）进行。
问题：
[填空题]无线电接收机的灵敏度是指接收微弱信号的能力。
它可以分为最大灵敏度和（）。
问题：
[填空题]收音部分的调试主要包括直流工作点的（）特性的调整。
/ 游戏平台
问题：
[填空题]设计文件按表达的内容分为图样、（）。
问题：
[填空题]在稳压电源中，输出电压保持不变，稳流电源的输出电流保持不变。
稳流电源的输出电阻是（）。
问题：
[填空题]一般用电抗元件组成滤波电路，常用的有与负载串联电感器L和与负载两端并联的（）。
问题：
[填空题]在黑白电视机中场频为50Hz，行频为15625HZ，图象中频为38MHZ，第二伴音中频为（）。

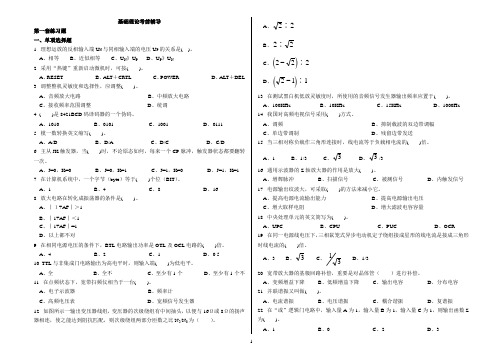

基础理论考前辅导第一套练习题一、单项选择题1. 理想运放的反相输入端U N与同相输入端的电压U P的关系是( )。
A、相等B、近似相等C、U N》U PD、U P》U N2. 采用“热键”重新启动微机时，可按( )。
A、RESETB、ALT＋CRTLC、POWERD、ALT＋DEL3. 调整整机灵敏度和选择性，应调整( )。
A、音频放大电路B、中频放大电路C、接收频率范围调整D、统调4. ( )是8421BCD码译码器的一个伪码。
A、1010B、0101C、1001D、01115. 模一数转换英文缩写( )。
A、A/DB、D/AC、D/CD、C/D6. 主从JK触发器，当( )时，不论原态如何，每来一个CP脉冲，触发器状态都要翻转一次。
A、J=0，K=0B、J=0，K=1C、J=1，K=0D、J=1，K=17. 在计算机系统中，一个字节（byte）等于( )个位（BIT）。
A、1B、4C、8D、168. 放大电路在转化成振荡器的条件是( )。
A、︱１+AF︱＞1B、︱1+AF︱＜1C、︱1+AF︱=1D、以上都不对9. 在相同电源电压的条件下，BTL电路输出功率是OTL及OCL电路的( )倍。
A、4B、2C、1D、0.510. TTL与非集成门电路输出为高电平时，则输入端( )为低电平。
A、全B、全不C、至少有1个D、至少有1个不11. 在点频状态下，宽带扫频仪相当于一台( )。
A、电子示波器B、频率计C、高频电压表D、宽频信号发生器12. 如图所示一输出变压器线组，变压器的次级绕组有中间抽头，以便与16Ω或8Ω的扬声器相连，使之能达到阻抗匹配，则次级绕组两部分匝数之比N2/N3为（）。
A、22∶B、22∶C、()222-∶D、()211-∶13. 在测试黑白机低放灵敏度时，所使用的音频信号发生器输出频率应置于( )。
A、100KHzB、10KHzC、15KHzD、1000Hz14. 我国对高频电视信号采用( )方式。
无线电调试工高级理论知识样卷一、单项选择题(第1题～第80题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题1分，满分80分。
)1．自动增益控制电路的英文缩写的是( )。
A 、ANCB 、AFC C 、APCD 、AGC2．自动增益控制电路在输入信号较弱时，使接收机的增益 ____，在输入信号较强时，使接收机的增益 ____ 。
( )A 、增大，减小B 、减小，增大C 、减小，不变D 、不变，减小3．理想中平衡型AFC 中的鉴相器____ 比较锯齿波电压输入，____脉冲信号输入时，输出电压可能不为零。
( )A 、有，无B 、无，有C 、有，有D 、无，无4．在鉴相器的两个输入比较信号中，当一个信号幅度远比另一个大时，鉴相器的输出电压与幅度大的信号电压 ，而与幅度小的信号电压 。
( ) A 、成正比，无关B 、无关，成正比C 、成正比，成反比D 、成反比，成正比5．实现相位鉴频法的具体电路有____鉴频器和____鉴相器。
( )A 、相位，斜率B 、脉冲式，斜率C 、比例，相位D 、比例，斜率6．在相位锁定后，可控振荡器输出信号与基准信号之间只有____，而没有____ 。
( )A 、相位差，幅度差B 、频率差，相位差C 、频率差，幅度差D 、相位差，频率差7．取样技术中，在时间轴上将一个同期的波形按顺序分割成若干等分取出，取出的样品信号幅度等于被测信号的( )，宽度等于取样脉冲。
A 、瞬时值B 、平均值C 、有效值D 、最大值8．晶体管噪声在低频时主要是( )噪声。
A 、热B 、散粒C 、分配D 、闪烁9．多级放大器总的噪声系数( )。
A 、为各线性部分电路的噪声系数之和B 、为各部分线性电路的噪声系数之和C 、主要取决于前面一级噪声系数，与后面各级噪系数几乎没多大关系D 、为各部分线性电路的噪声系数和的平均值10．在GB9374-87调幅广播收音机基本参数中，将( )作为衡量接收机灵敏度的标准。
无线电调试理论（高级）复习资料一、判断题（）1、非正弦周期信号频谱具有谐波性和收敛性。
（）2、在锁相环路中，最终使压控振荡器的频率等于基准信号的频率，无静态剩余相位差。
（）3、温度的变化造成晶体管参数的改变，易影响高频振荡器的振荡频率。
（）4、无线电接收机的绝对灵敏度表示接收机的极限接收能力。
（）5、调相波的相位随低频信号大小而线性变化，高频振荡频率也随着变化。
（）6、比例鉴频器灵敏度比相位鉴频器的灵敏度要高。
（）7、当滤波器工作在阻带范围内时，衰减常数为零，特性阻抗为电抗性。
（）8、对于无源四端网络，工作衰耗不会为负值。
（）9、采用间接调频是提高中心频率稳定度的一种简便而有效的办法。
（）10、锁相环路实现捕捉和锁定是无条件的。
（）11、延迟AGC是指输入信号不大时，AGC起作用，当输入信号电平超过某一值时，AGC才不起作用。
（）12、实际值（真值）与指示值（测得值）之差称为绝对误差。
（）13、用不同的两只表分别测量两个不同量时，绝对误差越小，测量结果越准确。
（）14、明显地歪曲了测量结果的异常误差称为粗大误差。
（）15、测量过程中，人们常用不确定度不来估计测量误差的范围。
（）16、某些频谱分析仪也能分析信号的互调失真。
（）17、测量同一个量，绝对误差愈小，测量结果愈准确。
（）18、修正值与绝对误差等值同号。
（）19、彩色电视机与黑白电视机的主要作用区别仅是安装了彩色显像管。
（）20、电视机中高频调谐器的主要作用是将接收到的信号调到高频上。
（）21、彩色电视机中亮度通道的作用是放大亮度信号和伴音信号。
（）22、开关式稳压源的调整管一般都工作在开关状态。
（）23、录像机的视频系统能够把录像带上的磁信息还原为视频电视信号。
（）24、录像机中，视频、音频信号通过相同的调制频率用同样的调制方式处理后记录的。
（）25、卫星电视接收机的任务是接收星载转发器发射来的卫星电视信号。
（）26、电视发射机发射出图像信号和伴音信号的功率一样大。
A卷答案第一部分：一，填空：（25）1，CPU，存储器，I/O设备2，（100111B），（27H），（0011 1001）BCD3，（10001000），（1111111110001000）4，1/12us ，1us二，单选：(10)1：A，2：B，3：C 4：C ，5：B，6：C，7：C 8：A，9：D，10：C三，程序分析：（34）1：（A）=85H 2：R0=05H 3：P1.7=P1.3∩P1.1∩(/P1.4)第二部分：一、单项选择题（每小题2分共20分）1、电磁机构的吸力特性与反力特性的配和关系是（ a ）a.反力特性曲线应在吸力特性曲线的下方且彼此靠近。
b.反力特性曲线应在吸力特性曲线的上方且彼此靠近。
c.反力特性曲线应在远离吸力特性曲线的下方。
d.反力特性曲线应在远离吸力特性曲线的上方。
2、甲乙两个接触器，欲实现互锁控制，则应（ c ）a.在甲接触器的线圈电路中串入乙接触器的动断触点。
b.在乙接触器的线圈电路中串入甲接触器的动断触点。
c.在两接触器的线圈电路中互串对方的动断触点。
d.在两接触器的线圈电路中互串对方的动合触点。
3、同一电器的各个部件在图中可以不画在一起的图是（ a ）a.电气原理图b.电器布置图c.电气安装接线图d.电气系统图4、在控制线路中，如果两个动合触点并联，则它们是（ b ）a.与逻辑关系b.或逻辑关系c.非逻辑关系d.与非逻辑关系5、电气控制线路在正常工作或事故情况下，发生意外接通的电路称为（ b ）a.振荡电路b.寄生电路c.自锁电路d.互锁电路二、据下面的助记符画梯形图（10分）0 ST/ X1 3 OT Y1 6 AN/ Y31 AN/ X2 4 ST R1 7 OT Y22 AN R0 5 O R X0 8 ED解：二、 根据下面的梯形图写出助记符（10分）解：0 ST X0 K 5 10 ST T0 1 TMY 0 7 ST X0 11 OT Y1 K 2 8 AN/ T0 12 ST T1 4 TMY 1 9 OT Y0 13 OT Y2第三部分：一、 填空题（每空1分，共10分）1、耗尽 增强2、乙 甲乙3、集电极 基极 发射极 PNP4、 11A F A F ∙∙∙∙==- 二、 单项选择题（每题1分，共10分）1、C2、D3、C4、D5、C6、C7、A8、B9、A 10、C 三、 是非题（每题1分，共10分）1、（×）2、（√）3、（×）4、（×）5、（√）6、（×）7、（√）8、（×）9、（√） 10、（×）四、 计算题 1、（10分）（1）微变等效电路（4分）（2）V B =V CC R B2/(R B2+R B1)≈4.8VI E =(V B －V BE )/（R E1+R E2）≈1.2mAr be ≈200+(1+β)×26mv / I E ≈1.9K Ω[]2121////(1) 5.3(2i B B be E R R R r R K β=++≈Ω分）122121(//)32(//)12236(1)V m D i C L V V V V be E A g R R R R A A A A r R ββ=-≈-=-≈-=⨯=++（分）（分）0102C R R K ≈=Ω（分）（3）N 沟道绝缘栅耗尽型场效应管 （2分）i G G 1G 2(//)1(2R R R R M =+≈Ω分）。
《无线电调试工》（高级）应知考试试题（A）一、判断题：（每小题1分，共20分）1．电流的磁场方向由左手定则判断。
2．大小随时间作有规律变化的电流叫交流电。
3．在纯电容电路中，通过电容器的电流超前电压90°。
4．自由电子为多数载流子的半导体称为N型半导体。
5．晶体三极管处于饱和状态时，集电结正偏，发射结反偏。
6．放大电路的实质是把直流电源的能量转化为输出信号的能量。
7．负反馈能提高放大电路的增益。
8．阻抗均衡器能实现阻抗匹配，但信号的衰减很大。
9．差分放大器能抑制零点漂移。
10．RC微分电路的时间常数应远大于输入矩形波的脉宽。
11．单稳态电路具有一个稳态和两个暂稳态。
12．双稳态电路通常用来进行脉冲延时、整形和分频等。
13．锯齿电压发生器的工作期、休止期和扫描时间都由输入信号决定。
14．DOS中TYPE是内部命令，在屏幕上显示指定文件的内容。
15．单枪三束的彩色显象管由于显像方便，所以上前采用较多。
16．在无线电整机装配中常用的锡铅合金焊锡的温度一般在450°。
17．可以通过进行多次测量取其统计平均值的方法来减少系统误差。
18．数字万用表红表笔是内电路的正极，黑表笔是内电路负极。
19．当扫频仪连接端为“Y轴输入端”，被测电路带检波器时采用检波头。
20．计算机系统由硬件系统和应用软件组成。
二、单项选择题：（每小题1分，共20分）1．如图所示，已知电压表U1的读数为30伏，U2为40伏，则端电压U AB为（）。
A．50VB．60VC．70VD．10V。
无线电调试工复习题（高级）一、填空题1、晶体三极管输出特性中包括三个工作区，分别是_放大_区、_截止__区、__饱和_区。
2、晶体三极管工作在放大区时，发射结电压_正__偏，集电结电压__反__偏。
3、在三种组态的单管基本放大电路中，输入电压与输出电压反相的电路是__共射极_放大电路，电压放大倍数最小的是__共集极___放大电路。
4、根据反馈回路在输入端连接方式的不同，反馈的类型可分__并联__反馈和___串联_反馈。
5、差分放大电路的两输入端同时加大小_相等_、极性_相同_的信号时称共模输入方式。
6、集成运放构成深负反馈电路时，两个输入端满足_虚短_和_虚断_的两个特点。
即两个输入端之间的电位差约等于_0_，流过两个输入端的电流等于_0_。
7、让低于某一频率的信号顺利通过，而高于该频率的信号衰减掉，采用_低通_滤波器；让某一频段范围的信号顺利通过，而该频段范围外的信号衰减掉，采用_带通_滤波器。
8、振荡电路一般由__放大电路___、__选频网络_、__反馈网络__、稳幅电路四个部分组成。
9、正弦交流电的三要素是幅度、角频率和初相位。
10、产生串联谐振的条件是XL=XC ，串联谐振电路中电流最大。
11、要使三极管工作在放大状态，必须在发射结加正向电压，集电结加反向电压。
12、常见整流电路有半波、全波、桥式。
13、频率特性测试仪是一种用来测试电路幅频特性的专用电子仪器。
14、频率特性一般指幅频特性和相频特性。
15、与非门的逻辑功能可概括为有0出1、全1出0。
16、测量误差一般分为三类：系统误差、随机误差和粗大误差。
17、彩色电视机主要由高频头和中频通道、伴音、解码、同步与扫描、图像管与附属电路及电源等部分组成。
18、电子记数器一般由输入电路、闸门、逻辑控制电路、时间基准信号和记数显示电路等基本单元电路组成。
二、选择题1、晶体三极管是__B_控制型器件。
A、电压B、电流C、功率D、温度2、三种接法中，图__B__可以构成复合管。
3、直接耦合放大电路的缺点是存在___C__，最常用最有效的办法是采用_A__放大电路。
A、差分B、共基C、零点漂移D、不能放大交流信号4、电压负反馈对输出电阻的影响是__C__。
A、提高输出电阻B、不改变输出电阻C、降低输出电阻D、以上都是5、在输入量不变的情况下，若引入反馈后_D_，则说明引入的反馈是正反馈。
A、输入电阻增大B、输入电阻减小C、净输入量减小D、净输入量增大6、欲得到电压—电流转换电路，应在放大电路中引入_D_A、电压串联B、电压并联C、电流串联 D电流并联7、欲将正弦波电压换成二倍频电压，应选用__D__运算电路。
A、反相比例B、同相比例C、加法D、乘方8、功率放大电路的输出功率大是由于_B__。
A、电压放大倍数大或电流放大倍数大B、交流输出电压幅值大且交流输出电流幅值大C、输出电压高且输出电流大D、以上都是9、正弦波振荡电路的振荡频率由__B___确定。
A、放大电路B、选频网络C、反馈网络D、稳幅电路10、集成运放构成电压比较器时，_D_。
A、运放工作于开环或正反馈状态B、输入输出之间呈现非线性特性C、输出高低电平取决于输出电压的最大幅度D、以上都是11、自动频率控制电路为 AA、AFC电路B、AGC电路C、ALC电路D、ANC电路12、通过 C 分离方法，把色度信号和色同步信号分离。
(A) 宽度(B) 相位 (C) 时间(D) 幅度13、单相全波整流电路中，负载电阻RL上平均电压等于 AA、0.9U2B、0.45U2C、U2D、2U214、接收机收到的电台越多，表明接收能力越，灵敏度越。
A(A) 强，高(B) 弱，高(C) 弱，低(D) 强，低15、如图所示，该电路属于 B 反馈类型。
A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈16、在门电路中，当决定一个事件的各条件全部具备时，事件才发生，这种关系为 AA、与逻辑B、或逻辑C、非逻辑D、逻辑加17、下面对开关稳压电源的说法错误的是 D 。
(A) 当电网电压在110～260V范围内变化时，仍能获得稳定的直流电压输出(B) 允许电网波动的范围大小与电路效率基本无关(C) 电源调整管工作在开关状态(D) 由开关电源内部电路来启动开关调整管的方式叫他激式18、在超外差收音机中，要求本振频率fL，高频信号频率fC，中频信号频率fI之间的正确关系是 B 。
A、 fI=fC-fLB、 fI=fL-FcC、 fL=fC-fID、 fL=fI-fC19、在放大电路中，需使输出阻抗减小，输入阻抗增大，应采用何种类型负反馈 A 。
A、电压串联负反馈B、电压并联负反馈C、电流并联负反馈 D电流串联负反馈20、被测信号的频率是示波器扫描频率2倍，屏幕上将显示出 D 的被测信号稳定波形。
A、半个周期B、一个周期C、一个半周期D、两个周期21、双踪示波器上能同时显示两个较高频率的被测信号，采用的是 A 。
A、交替显示B、断续显示c、 YA＋YB显示D、以上均不是22、电视机场扫描电路应为场偏转线圈提供一个线性良好的，并有一定幅度的 D 。
(A) 15625HZ锯齿波电压(B) 50HZ锯齿波电压(C) 15625HZ锯齿波电流(D) 50HZ锯齿波电流23、某频率计测得信号频率值为0.05210MHZ，则其有效数字 C 。
A、 6位B、 5位C、 4位D、 3位24、示波器的显示过程是 A 。
(A) X偏转板加锯齿波电压，Y偏转板加被测信号电压(B) Y偏转板加锯齿波电压，X偏转板加被测信号电压(C) X编转板加锯齿波电流，Y偏转板加被测信号电流(D) Y偏转板加锯齿波电流，X偏转板加被测信号电流25、我国彩色电视广播标准为 D 制。
(A) PALH(B) NTSC (C) SECAM(D) PALD26、在电视机高频调谐器中，混频后图像中频比第一伴音中频 MHZ。
DA、低6.5B、低8C、高8D、高6.527、行扫描电路中行推动级工作于状态，主要用于放大。
( D )(A) 放大，电压(B) 放大，电流 (C) 饱和，电压(D) 开关，电流28、调频广播与调幅广播相比，具有 D 。
A、传播距离远B、调制过程简单C、音质较差D、抗干扰能力强29、绝对误差ΔX与仪器满度值Xm之间的百分比值，称为 C 。
A、实际相对误差B、示值相对误差C、满度相对误差D、绝对误差30、仪器仪表的精确度等级一般是用 D 表示的。
A、绝对误差B、相对误差C、示值误差D、引用误差31、鉴相器是将两个信号的 B 变成电压的过程。
A、频率差B、相位差C、振幅之差D、以上均不对32、在串联稳压电源电路中，若比较放大管击穿，会引起 C 故障。
A、烧保险丝B、输出电压低C、无电压输出D、输出电压高33、场振荡器的作用是产生频率为50Hz的 D 。
(A) 锯齿波电流(B) 锯齿波电压 (C) 正弦波电压(D) 方波电压34、扫频仪中，扫频信号发生器产生的信号是 D 。
(A) 锯齿波信号(B) 一般的正弦波信号(C) 脉冲信号 (D) 频率随时间作线性连续变化的等幅正弦信号35、开关电源中的电源调整管，必须工作于 D 状态以减小调整管的功耗。
A、放大B、截止C、饱和D、开关三、识图题1、判断下列各电路中是否引入了反馈，指出反馈元件并说明是正反馈还是负反馈，是交流反馈还是直流反馈，并判断反馈组态。
（每题5分，共10分）答： 引入反馈 反馈元件：Re 是电流串联交直流负反馈引入反馈反馈元件：R3、R4R3是电压并联交直流负反馈R4是电压并联交直流正反馈2、试用振荡的相位平衡条件判断下列电路能否产生正弦波振荡，为什么？（每题5分，共10分）o+V cc答：能。
用瞬时极性法判断，左图能产生正反馈，因此产生正弦波振荡。
能。
用瞬时极性法判断，右图能产生正反馈，因此产生正弦波振荡。
四、计算题1、在如下所示电路 中，已知Vcc=10V ，R b =470kΩ，R c =3.6kΩ，R L =4.7kΩ；晶体管的 r be= 1.3kΩ,β=50，导通时的 U BEQ =0.7V 。
（15分）（1）画出电路的直流等效电路。
解：1） 直流等效电路（2）计算静态工作点参量I BQ 、I CQ 、U CEQ 。
（3）画出电路的交流等效电路。
U s +-+V c coUo（4）求出电路的Au 、Ri 、Ro 。
2） I BQ = (Vcc –0.7)/ R b =（10 —0.7 ）/470K = 24uAI CQ =βI BQ =50 * 24uA = 1.2mAU CEQ = Vcc -- I CQ R c = 10 -- 1.2 *3.6 =5.68V3）电路的交流等效电路4) Au = Uo / Ui =βRc//Rl/rbe =50*3.9*4.7 / ( 3.9+4.7)* 1.3 =82Ri = Ui/ Ii = Rb//rbe = 470K//1.3K = 1.3 KΩRo= Rc = 3.9 KΩ2、如下图所示，A 为理想运放，稳压管Dz 的稳定电压Uz=±9V,参考电压Ur=0V ，电阻R1=30kΩ，R2=15kΩ，R=1kΩ，试计算：⑴ 门限电压U T+、U T-和回差电压ΔU T 。
⑵ 画出电压传输特性。
⑶ 当U I =10sinωt 时，试画出输出电压U O 的波形。
（15分）解：1）U T+ =R2*Uz/ (R1+R2) =3V U T-=R2*Uz/ (R1+R2) = --3V ΔU T = U T+ -- U T-=6V2)电压传输特性oU iU r3） 输出电压U O 的波形3、写出下图所示电路输出电压与输入电压的运算关系式。
（10分）U U U 解：U + = U -= Ui3IR1=(Ui1- Ui3)/R1IR2=(Ui2-Ui3)/R2Uo =Ui3 –URf=Ui3 – (IR1+IR2)Rf = Ui3 –(Ui1-Ui3)Rf/R1-(Ui2 –Ui3)Rf/R24、如图所示，已知E1=48V ，E2=12V ，E3=25V ，R1=R2=R3=4Ω，求图中各支路电流。
(7′)用网孔法-E1-E3+I1R1+(I1-I2)R3=0-E2+E3+(I2-I1)R3+I2R2=0数据代入得4I1+(I1-I2)4-73=04I2+4(I2-I1)+13=0解之得I1-I2=80/12=20/3A 、 即流过R3的电流为20/3A 、I1=73/4-20/3=139/12A 、 I2=-13/4+20/3=41/12 A、5、如图所示，分压式电流负反馈偏置电路中，Rb1=100KΩ，Rb2=20 KΩ，Re=1KΩ，Vcc=12V ，β=50，Rc=RL=2KΩ，Cb=Cc=Ce=200uF 。
