实验四液压泵拆装实验

一、实训背景液压泵是液压系统中的核心部件，它将机械能转换为液压能，为液压系统提供动力。

为了深入了解液压泵的结构、工作原理以及拆装过程，我们进行了液压泵拆装实训。

本次实训旨在通过实际操作，提高学生对液压泵的认识，培养实际动手能力，为今后从事液压系统维护和维修工作打下坚实基础。

二、实训目的1. 熟悉液压泵的结构、工作原理及拆装方法；2. 提高学生对液压泵故障诊断和维修能力；3. 培养学生严谨、细致的工作态度和团队协作精神。

三、实训内容1. 液压泵的结构与工作原理2. 液压泵的拆装过程3. 液压泵故障诊断与维修四、实训过程1. 液压泵的结构与工作原理实训老师首先介绍了液压泵的结构和组成，包括：泵体、转子、叶片、定子、配流盘、轴承等。

然后，详细讲解了液压泵的工作原理，即通过转子叶片在定子内腔中形成多个密封容积，实现吸油和排油，从而将机械能转换为液压能。

2. 液压泵的拆装过程在了解液压泵的结构和工作原理后，我们开始了液压泵的拆装实训。

拆装过程如下：（1）准备工具：扳手、螺丝刀、油石、柴油等；（2）将液压泵放置在无尘环境下，清理干净；（3）拆卸液压泵：先拆卸泵盖，取出转子、叶片、定子等零部件；（4）清洗零部件：使用柴油清洗干净，逐个检查；（5）安装零部件：在安装过程中，注意对角禁锢螺栓，均匀受力；（6）涂油：在安装前，对零部件进行涂油，确保密封性；（7）组装液压泵：按照拆卸的逆序进行组装。

3. 液压泵故障诊断与维修实训老师讲解了液压泵常见故障及维修方法，包括：（1）液压泵不出油或流量不足：检查叶片、转子、定子等零部件是否存在磨损或损坏，清洗液压泵；（2）液压泵噪音过大：检查轴承、密封圈等零部件是否存在磨损或损坏，更换损坏的零部件；（3）液压泵泄漏：检查密封圈、垫片等零部件是否存在损坏，更换损坏的零部件。

五、实训收获1. 熟悉了液压泵的结构、工作原理及拆装方法；2. 提高了动手能力，掌握了液压泵故障诊断与维修技巧；3. 培养了严谨、细致的工作态度和团队协作精神。

一、实验目的1. 理解液压泵的结构组成和工作原理。

2. 掌握液压泵的拆卸和装配方法。

3. 培养动手能力和实际操作技能。

4. 分析液压泵在拆卸过程中可能出现的问题及解决方法。

二、实验原理液压泵是液压系统中的核心部件，它将机械能转换为液压能，为液压系统提供压力和流量。

本实验以齿轮泵为例，通过拆装实验，了解其结构组成、工作原理以及拆装过程中的注意事项。

三、实验设备与材料1. 实验台：液压泵拆装实验台2. 液压泵：齿轮泵3. 工具：扳手、螺丝刀、内六方扳手、油桶、棉纱等4. 液压油：清洁液压油四、实验步骤1. 液压泵拆装前的准备工作（1）检查实验台和液压泵是否完好，确保实验过程中安全。

（2）将液压泵放置在实验台上，确保液压泵与实验台连接牢固。

（3）将液压油加入液压泵，检查液压油位是否合适。

2. 液压泵拆卸（1）松开液压泵的连接螺栓，拆下液压泵的连接管路。

（2）使用扳手和螺丝刀，拆下液压泵的前盖和后盖。

（3）取出液压泵内部的齿轮、轴承等部件。

3. 液压泵部件检查（1）检查齿轮、轴承等部件是否有磨损、损坏等情况。

（2）检查密封圈、油封等部件是否老化、损坏。

4. 液压泵装配（1）按照拆卸的相反顺序，将液压泵部件装回。

（2）确保装配过程中部件的清洁，避免杂质进入液压系统。

（3）安装液压泵的连接管路，检查连接是否牢固。

5. 液压泵试运行（1）启动液压泵，观察液压泵的运行情况。

（2）检查液压泵的压力、流量是否正常。

（3）观察液压泵的噪音、振动情况，确保液压泵运行稳定。

五、实验结果与分析1. 通过拆装实验，了解了齿轮泵的结构组成和工作原理。

2. 掌握了液压泵的拆卸和装配方法，提高了动手能力。

3. 分析了液压泵在拆卸过程中可能出现的问题，如部件磨损、损坏、密封圈老化等，并提出了相应的解决方法。

4. 实验过程中，注意了以下几点：（1）拆装过程中，注意安全，避免受伤。

（2）装配过程中，确保部件清洁，避免杂质进入液压系统。

（3）装配过程中，注意部件的顺序和方向，确保液压泵运行稳定。

液压泵拆装实验报告液压拆装实验液压实验报告一、液压泵拆装（一）实验目的液压动力元件——液压泵是液压系统的重要组成部分，通过对液压泵的拆装实训以达到下列目的：1、进一步理解常用液压泵的结构组成及工作原理。

2、掌握的正确拆卸、装配及安装连接方法。

3、掌握常用液压泵维修的基本方法。

（二）实验用液压泵、工具及辅料1、实验用液压泵：齿轮泵2 台。

2、工具：内六方扳手2 套、固定扳手、螺丝刀、卡簧钳等。

3、辅料：铜棒、棉纱、煤油等。

（三）实验要求1、实习前认真预习，搞清楚相关液压泵的工作原理，对其结构组成有一个基本的认识。

2、针对不同的液压元件，利用相应工具，严格按照其拆卸、装配步骤进行，严禁违反操作规程进行私自拆卸、装配。

3、实习中弄清楚常用液压泵的结构组成、工作原理及主要零件、组件特殊结构的作用。

（四）实训内容及注意事项在实习老师的指导下，拆解各类液压泵，观察、了解各零件在液压泵中的作用，了解各种液压泵的工作原理，按照规定的步骤装配各类液压泵。

1、齿轮泵型号：CB－B 型齿轮泵。

结构：泵结构见图1-1 及图1-2。

①工作原理在吸油腔，轮齿在啮合点相互从对方齿谷中退出，密封工作空间的有效容积不断增大，完成吸油过程。

在排油腔，轮齿在啮合点相互进入对方齿谷中，密封工作空间的有效容积不断减小，实现排油过程。

图1-1 外啮合齿轮泵结构示意图图1-2 齿轮泵结构示意图1-后泵盖2-滚针轴承3-泵体4-前泵盖5-传动轴②拆装步骤1、拆解齿轮泵时，先用内六方扳手在对称位置松开6个紧固螺栓，之后取掉螺栓，取掉定位销，掀去前泵盖4，观察卸荷槽、吸油腔、压油腔等结构，弄清楚其作用，并分析工作原理。

2、从泵体中取出主动齿轮及轴、从动齿轮及轴。

3、分解端盖与轴承、齿轮与轴、端盖与油封。

4、装配步骤与拆卸步骤相反。

③拆装注意事项1、拆装中应用铜棒敲打零部件，以免损坏零部件和轴承。

2、拆卸过程中，遇到元件卡住的情况时，不要乱敲硬砸，请指导老师来解决。

液压泵拆装实验报告液压泵拆装实验报告引言：液压泵是一种常见的液压传动设备，广泛应用于各个领域。

为了更好地了解液压泵的结构和工作原理，我们进行了一次液压泵的拆装实验。

本报告将详细介绍实验的目的、步骤、结果和分析。

实验目的：1. 了解液压泵的结构和工作原理；2. 学习液压泵的拆装方法和注意事项；3. 掌握液压泵的维修和维护技巧。

实验步骤：1. 准备工作：清洁工作台，准备所需工具和材料；2. 拆装液压泵：根据液压泵的结构图，依次拆下液压泵的外壳、叶轮、密封件等部件；3. 检查零件：对拆下的零件进行仔细检查，查找可能存在的故障或磨损；4. 更换零件：根据需要，更换磨损或故障的零件；5. 组装液压泵：按照逆序，将液压泵的零件依次组装起来；6. 测试液压泵：连接电源，启动液压泵，观察其工作状态和性能。

实验结果：1. 液压泵的结构：液压泵主要由外壳、叶轮、密封件、轴承等部件组成；2. 工作原理：液压泵通过驱动叶轮旋转，产生负压吸入液体，再通过叶轮的旋转将液体推出；3. 故障检查：在拆下的零件中，发现了一些磨损和老化的密封件，可能是导致液压泵性能下降的原因；4. 更换零件：根据实验结果，我们更换了磨损和老化的密封件，以提高液压泵的工作效率；5. 组装和测试：经过仔细组装和测试，液压泵恢复了正常工作状态，性能也得到了明显改善。

实验分析：通过这次液压泵的拆装实验，我们对液压泵的结构和工作原理有了更深入的了解。

同时，我们也学会了液压泵的维修和维护技巧。

在实验过程中，我们发现了一些常见的故障和磨损情况，这对我们今后的维护工作具有重要的参考价值。

结论：本次液压泵拆装实验使我们对液压泵的结构和工作原理有了更全面的认识，并学会了液压泵的维修和维护技巧。

通过更换磨损和老化的零件，我们成功地提高了液压泵的工作效率。

这次实验为我们今后的学习和工作提供了宝贵的经验和知识。

总结：液压泵拆装实验是一项重要的实践活动，通过亲身参与实验，我们深入了解了液压泵的结构和工作原理，并学会了维修和维护技巧。

液压泵的拆装实验报告液压泵的拆装实验报告引言：液压泵是一种重要的液压传动元件，广泛应用于工业、农业和航空航天等领域。

拆装液压泵是了解其结构和工作原理的重要途径。

本实验旨在通过拆卸和组装液压泵的过程，深入了解液压泵的内部构造和运行机制。

一、实验目的本实验的主要目的是通过拆装液压泵，掌握液压泵的内部构造及其工作原理，并了解液压泵的常见故障及其排除方法。

二、实验器材和材料1. 液压泵（包括泵体、泵轴、泵叶轮等部件）2. 扳手、螺丝刀、油尺等工具3. 清洁剂、润滑油等材料三、实验步骤1. 拆卸液压泵首先，使用扳手拆下液压泵的固定螺栓，将泵体与泵轴分离。

然后，使用螺丝刀拆下液压泵的进出口管道，并将泵叶轮取出。

最后，将液压泵的其他部件逐一拆下，清洁并检查其磨损情况。

2. 清洗和检查将拆下的液压泵部件放入清洁剂中浸泡，用刷子清洗干净。

清洗后，仔细检查泵体、泵轴、泵叶轮等部件是否存在裂纹、磨损或变形等情况。

如有损坏，应及时更换。

3. 组装液压泵将清洗干净的液压泵部件按照原有的顺序逐一组装。

在组装过程中，注意涂抹适量的润滑油，并确保各部件的安装位置正确。

组装完成后，使用扳手拧紧液压泵的固定螺栓，确保泵体与泵轴的连接牢固。

4. 检测液压泵性能将组装好的液压泵连接到液压系统中，开启系统电源，并进行性能测试。

通过观察液压泵的工作状态、压力和流量等参数，判断其性能是否正常。

如发现异常情况，应及时检查并排除故障。

四、实验结果与分析经过拆装实验，我们对液压泵的内部结构和工作原理有了更深入的了解。

通过清洗和检查，我们可以及时发现液压泵的损坏情况，并采取相应的维修措施。

实验结果表明，正确的拆装和维护可以有效延长液压泵的使用寿命，并保证其正常运行。

五、实验总结通过本次液压泵的拆装实验，我们深入了解了液压泵的内部构造和工作原理。

同时，我们也认识到了正确的维护和保养对于液压泵的重要性。

只有定期检查、清洗和更换液压泵的部件，才能确保其正常运行，并提高其使用寿命。

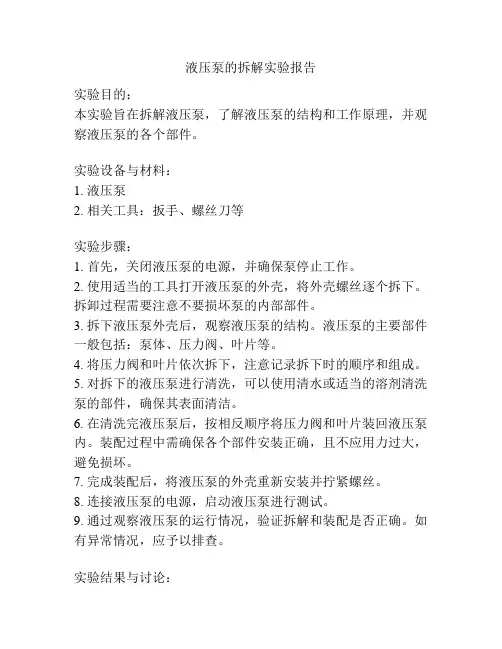

液压泵的拆解实验报告
实验目的：
本实验旨在拆解液压泵，了解液压泵的结构和工作原理，并观察液压泵的各个部件。

实验设备与材料：
1. 液压泵
2. 相关工具：扳手、螺丝刀等
实验步骤：
1. 首先，关闭液压泵的电源，并确保泵停止工作。

2. 使用适当的工具打开液压泵的外壳，将外壳螺丝逐个拆下。

拆卸过程需要注意不要损坏泵的内部部件。

3. 拆下液压泵外壳后，观察液压泵的结构。

液压泵的主要部件一般包括：泵体、压力阀、叶片等。

4. 将压力阀和叶片依次拆下，注意记录拆下时的顺序和组成。

5. 对拆下的液压泵进行清洗，可以使用清水或适当的溶剂清洗泵的部件，确保其表面清洁。

6. 在清洗完液压泵后，按相反顺序将压力阀和叶片装回液压泵内。

装配过程中需确保各个部件安装正确，且不应用力过大，避免损坏。

7. 完成装配后，将液压泵的外壳重新安装并拧紧螺丝。

8. 连接液压泵的电源，启动液压泵进行测试。

9. 通过观察液压泵的运行情况，验证拆解和装配是否正确。

如有异常情况，应予以排查。

实验结果与讨论：
通过本次实验，我们拆解了液压泵，并了解了液压泵的结构和工作原理。

在拆解过程中，我们观察到液压泵的主要部件包括泵体、压力阀和叶片等。

同时，我们注意到拆卸和装配过程中需要谨慎操作，以避免损坏液压泵的部件。

在测试液压泵后，如发现异常情况，我们需要仔细检查并及时解决。

结论：
通过本实验，我们成功拆解了液压泵，并了解了其结构和工作原理。

这次实验为我们深入了解液压泵提供了宝贵的机会，并且为今后的学习和研究打下了基础。

实习报告：液压泵的拆装一、实习目的液压泵作为液压系统的重要组成部分，其性能直接影响到整个液压系统的运行效果。

通过对液压泵的拆装实习，可以达到以下目的：1. 进一步理解液压泵的结构组成及工作原理；2. 掌握液压泵的正确拆卸、装配及安装连接方法；3. 学习液压泵维修的基本方法，提高实际操作能力。

二、实习仪器与工具1. 实习用液压泵：齿轮泵1台；2. 工具：内六方扳手2套、固定扳手、螺丝刀、卡簧钳等；3. 辅料：铜棒、棉纱、煤油等。

三、实习要求1. 实习前，认真预习液压泵的相关知识，了解其结构组成和工作原理；2. 按照操作规程，针对不同的液压元件，利用相应工具进行拆卸和装配；3. 实习过程中，弄清楚液压泵的结构组成、工作原理及主要零件、组件特殊结构的作用。

四、实习原理液压泵是一种将机械能转换为液压能的装置，其主要工作原理是利用密封工作空间的有效容积变化来实现吸油和排油过程。

在吸油腔，轮齿在啮合点相互从对方齿谷中退出，密封工作空间的有效容积不断增大，完成吸油过程。

在排油腔，轮齿在啮合点相互进入对方齿谷中，密封工作空间的有效容积不断减小，实现排油过程。

五、实习步骤及注意事项1. 在实习老师的指导下，先对液压泵的整体结构进行观察，了解各部分名称及功能；2. 按照拆卸顺序，逐步拆卸液压泵的各个部件，注意拆卸过程中对零件的保护，避免损伤；3. 对拆卸下来的零件进行清洗，去除油污和灰尘，以便于观察其结构；4. 按照装配顺序，将清洗后的零件重新装配，注意装配过程中的紧密度和间隙；5. 完成装配后，进行试运行，检查液压泵的工作性能是否恢复正常。

六、实习心得通过本次实习，我对液压泵的结构组成和工作原理有了更深入的了解，同时也掌握了液压泵的拆卸和装配方法。

在实习过程中，我学会了如何使用各种工具，提高了实际操作能力。

此外，我还认识到在实际工作中，严格按照操作规程进行操作的重要性，以确保工作安全和设备性能。

总之，本次实习使我受益匪浅，不仅提高了我的理论联系实际的能力，还培养了我良好的职业素养。

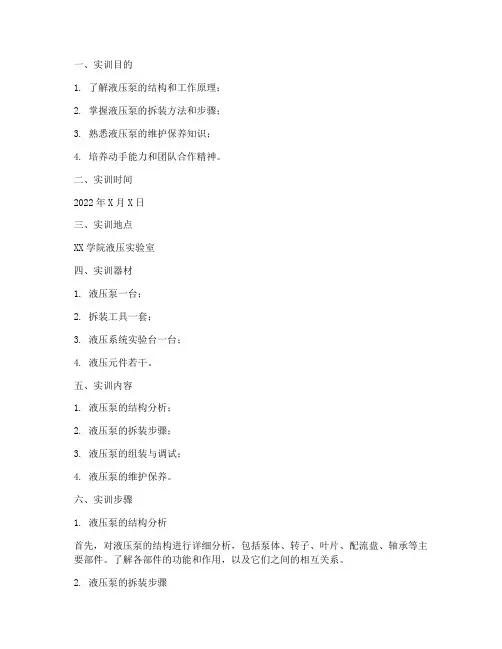

一、实训目的1. 了解液压泵的结构和工作原理；2. 掌握液压泵的拆装方法和步骤；3. 熟悉液压泵的维护保养知识；4. 培养动手能力和团队合作精神。

二、实训时间2022年X月X日三、实训地点XX学院液压实验室四、实训器材1. 液压泵一台；2. 拆装工具一套；3. 液压系统实验台一台；4. 液压元件若干。

五、实训内容1. 液压泵的结构分析；2. 液压泵的拆装步骤；3. 液压泵的组装与调试；4. 液压泵的维护保养。

六、实训步骤1. 液压泵的结构分析首先，对液压泵的结构进行详细分析，包括泵体、转子、叶片、配流盘、轴承等主要部件。

了解各部件的功能和作用，以及它们之间的相互关系。

2. 液压泵的拆装步骤（1）拆卸液压泵：首先，将液压泵从液压系统中拆下，然后拆卸固定螺栓，取出泵体。

接着，拆卸转子、叶片、配流盘等部件。

（2）清洗：将拆卸下来的部件放入清洗剂中，进行彻底清洗。

（3）检查：检查各部件的磨损情况，如有损坏，应及时更换。

（4）组装：按照拆卸的相反顺序，将清洗干净的部件组装好。

（5）调试：将组装好的液压泵安装到液压系统中，进行调试，确保其正常工作。

3. 液压泵的组装与调试（1）组装：按照拆卸的相反顺序，将清洗干净的部件组装好。

注意各部件的安装位置和方向。

（2）调试：将组装好的液压泵安装到液压系统中，打开液压系统，观察液压泵的工作情况。

调整各部件的间隙，确保液压泵正常工作。

4. 液压泵的维护保养（1）定期检查：定期检查液压泵的运行情况，如噪音、振动等，发现问题及时处理。

（2）更换油液：定期更换液压泵的油液，保持油液清洁，延长液压泵的使用寿命。

（3）清洗滤芯：定期清洗液压泵的滤芯，防止杂质进入液压系统，影响液压泵的正常工作。

七、实训总结通过本次液压泵的拆装实训，我们了解了液压泵的结构和工作原理，掌握了液压泵的拆装方法和步骤，熟悉了液压泵的维护保养知识。

在实训过程中，我们培养了动手能力和团队合作精神，为今后的液压系统维护工作打下了基础。

液压泵拆装实验报告一、实验目的1.学习液压泵的结构和工作原理；2.掌握液压泵的拆装方法；3.加深对液压系统的理解。

二、实验原理与内容液压泵是液压系统中的核心部件之一，用于将机械能转化为液压能，为液压系统提供压力油液。

本次实验的主要内容是对液压泵进行拆装，通过观察和操作，了解液压泵的结构和工作原理。

三、实验步骤1.准备工作：清洗工作台，检查工具和材料是否齐全。

2.拆装液压泵：1)拆卸液压泵的前盖和后壳，卸下泵头螺栓。

2)将液压泵取出，放入专用夹具中固定。

3)拆卸液压泵的齿轮和轴承，注意保持零件的完好。

4)清洗液压泵的各个零件，并进行检查。

5)安装液压泵：a)安装齿轮和轴承，注意正确安装位置。

b)将液压泵放置回原位，固定泵头螺栓。

c)安装液压泵的前盖和后壳，紧固螺栓。

d)进行泵的性能检测和泄漏检查。

四、实验结果与分析1.液压泵的结构：液压泵主要由齿轮、轴承、壳体等组成。

齿轮用于压力油液的输送，轴承支撑齿轮的旋转，壳体为液压泵提供保护和固定的作用。

2.液压泵的工作原理：液压泵通过齿轮的旋转，通过吸液腔和压力腔之间的运动，将液压油从低压侧吸入，经过压力腔增压后输出，并通过出口管路输送至液压系统中的执行元件。

3.拆装液压泵的注意事项：在拆卸液压泵时，应注意保持工作环境的整洁，避免灰尘和杂质进入液压泵内部。

拆卸过程中应使用适当的工具，并按照规定的顺序进行操作，避免对零件造成损坏。

4.实验结果分析：将液压泵拆卸后，我们发现液压泵内部存在一定程度的磨损和污垢，这可能会影响液压泵的工作效果。

因此，定期清洗和维护液压泵是非常重要的。

五、实验总结通过本次液压泵拆装实验，我们深入了解了液压泵的结构和工作原理，学到了液压泵的拆装方法，并对液压系统有了更加深入的认识。

实验过程中我们要注意保持工作环境的整洁，正确使用工具，并及时检查清洗液压泵的零件，以确保其正常工作。

此外，我们还应定期对液压泵进行清洗和维护，以延长其使用寿命。

液压泵拆装实验报告1. 引言液压泵是工业领域中常见的一种设备，它具有将机械能转换为液压能的功能。

液压泵在各个领域有着广泛的应用，如机械设备、汽车工业和航空工业等。

本实验旨在通过拆装液压泵，深入了解其内部结构和工作原理。

2. 实验目的通过拆卸液压泵，了解液压泵的构造，以及各个部件的作用和连接方式。

通过观察泵的内部零件，加深对液压泵工作原理的理解。

通过实践操作，培养我们对工程机械设备的维修与检修能力。

3. 实验仪器和材料液压泵、扳手、螺丝刀、油尺、油桶。

4. 实验过程4.1 拆卸液压泵首先，使用扳手和螺丝刀拆卸液压泵上的螺丝，将泵体和泵盖分离。

在拆卸的过程中，需要谨慎操作，避免对液压泵造成损坏。

拆卸液压泵后，将其放置在清洁的台面上。

4.2 内部结构观察仔细观察液压泵内部的结构。

液压泵通常由泵体、泵盖、凸缘、转子和叶片等部件组成。

旋转轴带动叶片旋转，从而形成负压，将液体吸入并排出。

这样就实现了液压泵的工作。

4.3 清洁与检查在拆卸液压泵的过程中，应注意保持清洁，避免灰尘和杂质的进入。

同时，对液压泵内部的零件进行检查，确保其无破损和磨损。

4.4 维修与更换如果发现液压泵内部存在破损或磨损的零件，应及时进行维修或更换。

在更换零件时，需要根据液压泵的型号和规格进行选择，保证其兼容性和稳定性。

5. 实验结果通过实验，我们深入了解了液压泵的构造和工作原理。

我们通过拆卸液压泵，观察了其内部结构，并进行了清洁、检查、维修和更换工作。

实验结果表明，合理的维护对于延长液压泵的使用寿命至关重要。

6. 总结本实验的目的是通过拆装液压泵来加深我们对液压泵的理解。

通过实际操作，我们了解了液压泵的内部结构和工作原理，培养了对工程机械设备的维修与检修能力。

同时，我们也认识到了合理的维护对于延长设备使用寿命的重要性。

通过本次实验，我们对液压泵有了更深入的认识，并且学习到了实际操作的技能。

这对我们未来的工程实践有着重要的意义，为我们成为一名合格的工程师打下了坚实的基础。

液压泵是液压系统中的核心部件，负责将机械能转换为液压能，为液压系统提供动力。

本次实训旨在通过拆装液压泵，使学生了解液压泵的结构、工作原理和拆装方法，提高学生的实际操作能力，巩固和加深对液压系统理论知识的理解。

二、实训内容1. 液压泵的结构分析本次实训所拆装的液压泵为YB1型双作用定量叶片泵。

该泵主要由定子、转子、叶片、配流盘等主要零件组成。

定子内曲线近似椭圆形，由两段圆弧和两段直线组成。

转子上开有均布槽，叶片安装在转子槽内，并可在槽内滑动。

转子旋转时，叶片在离心力的作用下伸出，贴紧定子，起密封作用。

这样，在转子的外缘、定子的内缘、叶片和配流盘之间就形成了多个密封容积。

当叶片由定子的小半径转到大半径处，叶片间容积逐渐增大；叶片由定子的大半径转到小半径处，叶片间容积逐渐减小。

转子每转一周，叶片在转子的径向槽内往复伸缩一次，即每个密封容积完成一次吸、排液。

因此，这种液压泵称为双作用叶片泵。

2. 液压泵的拆装方法（1）拆装前的准备工作拆装液压泵前，应确保现场无尘、整洁，使用钢质桌面，不允许戴线手套。

拆装完的零部件应有序排放，逐个用柴油清洗干净，安装前逐件涂油后安装。

（2）拆装步骤① 拆卸泵体：首先，用内六方扳手拆卸泵盖，取出转子、叶片和配流盘。

注意拆卸过程中要轻拿轻放，防止损坏零件。

② 拆卸定子：用内六方扳手拆卸定子螺母，取出定子。

注意拆卸过程中要防止定子变形。

③ 检查零件：检查所有零件的磨损情况，如有磨损严重的零件，应予以更换。

④ 安装零件：按照拆卸的相反顺序，将零件逐个安装到位。

⑤ 安装泵盖：用内六方扳手将泵盖安装到位，确保泵盖与泵体密封良好。

⑥ 润滑：在安装完成后，对液压泵进行润滑，确保液压泵正常工作。

1. 液压泵的拆装过程中，要严格按照操作规程进行，确保安全和零件不受损坏。

2. 拆卸和安装过程中，要注意观察零件的结构和功能，以便更好地理解液压泵的工作原理。

3. 在拆装过程中，要学会正确使用工具，避免因操作不当而损坏零件。

一、实训背景液压泵是液压系统中的核心元件，它负责将输入的机械能转换为液压能，为液压系统提供动力。

为了更好地理解和掌握液压泵的结构和工作原理，提高实际操作能力，我们进行了液压泵的拆装实训。

二、实训目的1. 熟悉液压泵的结构和组成。

2. 掌握液压泵的拆装方法和步骤。

3. 了解液压泵的工作原理和性能指标。

4. 培养实际操作能力和团队协作精神。

三、实训时间与地点实训时间：2023年X月X日至2023年X月X日实训地点：XX液压实验室四、实训器材1. 液压泵：YB1型双作用定量叶片泵2. 工具：内六方扳手2套、螺丝刀、柴油、润滑油、钢质桌面等五、实训内容1. 液压泵的结构分析2. 液压泵的拆装步骤3. 液压泵的性能测试4. 液压泵的故障分析及排除六、实训过程1. 液压泵的结构分析（1）液压泵铭牌参数：YB1型双作用定量叶片泵的铭牌参数如下：- 公称排量：XX mL/r- 最大流量：XX L/min- 最大压力：XX MPa- 容积效率：0.9- 机械效率：0.9（2）液压泵结构：YB1型双作用定量叶片泵主要由以下部件组成：- 定子：由两段圆弧面和两段直线面组成，内表面近似椭圆形。

- 转子：在转子上开有均布的槽，槽内安装有叶片，叶片可在槽内滑动。

- 叶片：安装在转子槽内，起密封作用。

- 配流盘：用于引导液压油流向和返回。

- 轴承：支撑转子旋转。

2. 液压泵的拆装步骤（1）拆卸前准备工作：将液压泵放置在钢质桌面上，清理工作区域，确保环境整洁。

（2）拆卸步骤：1. 使用内六方扳手拆卸轴承盖。

2. 拆卸轴承和轴。

3. 拆卸配流盘。

4. 拆卸叶片和转子。

5. 检查各个部件的磨损情况，并进行清洗。

（3）组装步骤：1. 将清洗干净的叶片和转子组装在一起。

2. 将组装好的叶片和转子装入配流盘。

3. 将配流盘装入轴承座。

4. 安装轴承和轴。

5. 安装轴承盖。

3. 液压泵的性能测试（1）测试方法：将液压泵连接到测试台，使用压力表和流量计测量液压泵的输出压力和流量。

一、实习目的液压泵是液压系统中不可或缺的动力元件，其性能直接影响液压系统的稳定性和工作效率。

本次实习旨在通过液压泵的拆装实训，加深对液压泵结构、工作原理的理解，掌握液压泵的正确拆装方法，提高实际操作能力，为今后从事液压系统维护和维修工作打下坚实基础。

二、实习时间2023年X月X日至2023年X月X日三、实习地点XX液压实验室四、实习内容1. 液压泵的基本知识实习开始前，我们首先学习了液压泵的基本知识，包括液压泵的分类、工作原理、结构组成等。

通过对液压泵的了解，为后续的拆装实训奠定了理论基础。

2. 液压泵的拆装（1）液压泵的拆卸在拆装实训过程中，我们首先对液压泵进行了拆卸。

拆卸步骤如下：① 拆卸泵体：先用扳手将泵体上的固定螺栓拧下，然后取下泵体。

② 拆卸泵盖：用扳手将泵盖上的固定螺栓拧下，然后取下泵盖。

③ 拆卸泵轴：用扳手将泵轴上的固定螺母拧下，然后取下泵轴。

④ 拆卸叶轮：用扳手将叶轮上的固定螺母拧下，然后取下叶轮。

⑤ 拆卸轴承：用扳手将轴承上的固定螺母拧下，然后取下轴承。

（2）液压泵的装配在拆卸完成后，我们对液压泵进行了装配。

装配步骤如下：① 安装轴承：将轴承装入泵体，并用固定螺母固定。

② 安装叶轮：将叶轮装入泵轴，并用固定螺母固定。

③ 安装泵轴：将泵轴装入泵体，并用固定螺母固定。

④ 安装泵盖：将泵盖安装在泵体上，并用固定螺栓固定。

⑤ 安装泵体：将泵体安装在泵盖上，并用固定螺栓固定。

3. 液压泵的检查与试验在液压泵拆装完成后，我们对液压泵进行了检查与试验。

检查内容包括：（1）检查各部件是否完好，无损坏、变形等现象。

（2）检查各连接部位是否牢固，无松动现象。

（3）检查液压泵的旋转方向是否正确。

（4）进行液压泵性能试验，检查液压泵的压力、流量等参数是否符合要求。

五、实习心得通过本次液压泵的拆装实训，我收获颇丰。

以下是我的一些心得体会：1. 深入了解了液压泵的结构和工作原理，为今后从事液压系统维护和维修工作打下了坚实基础。

一、实验目的1. 了解液压泵的结构和组成，熟悉其工作原理。

2. 掌握液压泵的拆装步骤，提高动手操作能力。

3. 培养严谨细致的工作态度，提高实际操作技能。

二、实验原理液压泵是液压系统中的动力元件，其主要作用是将液压油从油箱中吸入，经过泵体内腔压缩后，形成高压油输出，从而驱动液压缸、液压马达等执行元件工作。

液压泵的拆装是液压系统维护和维修的重要环节，正确掌握拆装步骤对保证液压系统的正常运行至关重要。

三、实验设备与材料1. 液压泵：一台待拆装的液压泵。

2. 工具：扳手、螺丝刀、撬棒、抹布等。

3. 清洁剂：柴油或液压油。

4. 润滑油：自动变速器油。

四、实验步骤1. 拆卸前的准备工作（1）检查液压泵的铭牌参数，了解其型号、额定压力、流量等参数。

（2）关闭液压系统，释放系统内的压力。

（3）断开液压泵与液压系统的连接，包括油管、气管等。

（4）对液压泵进行初步清洁，去除表面的灰尘和污垢。

2. 拆卸液压泵（1）拆卸前端盖用扳手松开前端盖上的螺栓，取下前端盖。

注意：在拆卸过程中，不要用力过猛，以免损坏前端盖。

（2）拆卸端盖与轴承用扳手松开端盖与轴承连接的螺栓，取下端盖。

注意：拆卸过程中，保持端盖与轴承的相对位置不变。

（3）拆卸齿轮与轴用扳手松开齿轮与轴连接的螺栓，取下齿轮和轴。

注意：拆卸过程中，记录齿轮与轴的相对位置，以便后续装配。

（4）拆卸配流盘与油封用扳手松开配流盘与油封连接的螺栓，取下配流盘和油封。

注意：拆卸过程中，保持配流盘与油封的相对位置不变。

（5）拆卸后端盖与密封环用扳手松开后端盖与密封环连接的螺栓，取下后端盖和密封环。

注意：拆卸过程中，保持后端盖与密封环的相对位置不变。

3. 清洗与检查（1）将拆卸下的零部件放入柴油或液压油中，进行清洗。

（2）检查零部件的磨损情况，如有磨损严重的零部件，需及时更换。

4. 装配液压泵（1）按照拆卸的相反顺序，将零部件依次装回液压泵。

（2）装配过程中，注意保持零部件的相对位置不变。

常用液压泵的拆装实验报告液压泵这玩意儿，听起来就特别高大上，感觉像是在操控什么超级精密的机械巨兽似的。

其实啊，真到自己动手拆装的时候，那可真是状况百出又趣味满满。

一拿到这个液压泵，就感觉像是拿到了一个神秘的大盒子，心里想着这里面到底是啥构造呢？小心翼翼地开始拆，那感觉就像是在给一个超级害羞的小动物脱衣服，得轻手轻脚的。

螺丝一颗颗拧下来，还得按照顺序放好，这时候就像在整理宝贝一样，可不能把它们弄丢了。

拆开之后，哇塞，里面的结构看得我眼花缭乱。

那些小零件，一个挨着一个，就像一群小矮人住在一个小房子里，各有各的位置，各有各的作用。

我就像一个好奇的小探险家，眼睛瞪得大大的，想把每个角落都看清楚。

这时候要是能跟这些小零件说说话就好了，问问它们在这个液压泵里每天都干些啥。

不过拆装的过程也不是一帆风顺的。

有个小零件就像调皮的小精灵，怎么都拆不下来，我都想跟它商量商量了，“小零件呀小零件，你就乖乖听话吧，别这么调皮啦。

”费了好大的劲儿才把它搞定。

这就像生活里遇到的小麻烦一样，虽然有点恼人，但解决之后又特别有成就感。

在装回去的时候，就更考验人啦。

就像拼一个超级复杂的拼图，每个零件都得找到它正确的位置。

有时候装错了，就得重新来，这时候心里就有点小沮丧，但是又想着一定要把它弄好。

装螺丝的时候，拧紧的程度也得把握好，不能太紧也不能太松，就像走钢丝一样，得小心翼翼地保持平衡。

整个拆装实验做完之后，我对液压泵的理解可就不是停留在书本上那些干巴巴的知识了。

我感觉自己像是跟这个液压泵交了个朋友，了解了它的小秘密。

这也让我明白了，机械这东西虽然看起来冷冰冰的，但是当你真正去探索它的时候，就像打开了一个充满惊喜的魔法盒子。

这一趟拆装之旅，就像是一场奇妙的冒险，让我收获满满，也让我对这些机械玩意儿更加着迷啦。

实验四 液压泵拆装实验一、实验目的液压动力元件——液压泵是液压系统的重要组成部分，通过对液压泵的拆装实验以达到下列目的：1、进一步理解常用液压泵的结构组成及工作原理。

2、掌握的正确拆卸、装配及安装连接方法。

3、掌握常用液压泵维修的基本方法。

二、实验用液压泵、工具及辅料1、液压泵：齿轮泵2 台、叶片泵2 台、轴向柱塞泵 1 台。

2、工具：内六方扳手2 套、固定扳手、螺丝刀、卡簧钳等。

3、辅料：铜棒 、棉纱、煤油等。

三、实验内容及注意事项在实验老师的指导下，拆解各类液压泵，观察、了解各零件在液压泵中的作用，了解各种液压泵的工作原理，按照规定的步骤装配各类液压泵。

2．3 双作用叶片泵型号： YB1 型叶片泵。

结构：结构见图2-4。

2．4．3．1工作原理当传动轴3 带动转子12 转动时，装于转子叶片槽中的叶片在离心力和叶片底部压力油的作用下伸出，叶片顶部紧贴于定子表面，沿着定子曲线滑动。

叶片从定子的短半径往定子的长半径方向运动时叶片伸出，使得由定子4 的内表面、配流盘1、5、转子和叶片所形成的密闭容腔不断扩大，通过配流盘上的配流窗口实现吸油。

叶片从定子的长半径往定子的短半径方向运动时叶片缩进，密闭容腔不断缩小，通过配流盘上的配流窗口实现排油。

转子旋转一周，叶片伸出和缩进两次。

配流盘结构如图2-5 所示。

图2-4 YB1型叶片泵1、5—配流盘2、8—滚珠轴承 3—传动轴 4—定子 6—后泵体7—前泵体 9—骨架式密封圈 10—盖板 11—叶片 12—转子13—长螺钉2．4．3．2拆装步骤及注意事项1、拆解叶片泵时，先用内六方扳手对称位置松开后泵体上的螺栓后，再取掉螺栓，用铜棒轻轻敲打使花键轴和前泵体及泵盖部分从轴承上脱下，把叶片分成两部分。

2、观察后泵体内定子、转子、叶片、配流盘的安装位置，分析其结构、特点，理解工作过程。

3、取掉泵盖，取出花键轴，观察所用的密封元件，理解其特点、作用。

4、拆卸过程中，遇到元件卡住的情况时，不要乱敲硬砸，请指导老师来解决。

一、实验目的1. 了解泵的结构和工作原理。

2. 掌握泵的拆卸和装配方法。

3. 培养动手操作能力和团队协作精神。

二、实验原理泵是一种利用能量传递，将液体从低处输送到高处的机械设备。

泵的工作原理是利用叶轮旋转产生离心力，使液体获得能量，从而实现输送。

泵的结构主要包括：驱动部分、泵体、叶轮、泵盖、轴承、密封装置等。

三、实验器材1. 泵一台2. 螺丝刀、扳手、钳子等工具3. 机油、清洗剂等辅助材料四、实验步骤1. 观察泵的结构和组成部分，了解各部分的作用。

2. 拆卸泵：（1）切断电源，确保安全。

（2）拆卸泵盖：用扳手拧下泵盖螺栓，取下泵盖。

（3）拆卸叶轮：用扳手拧下叶轮螺栓，取下叶轮。

（4）拆卸轴承：用扳手拧下轴承盖螺栓，取下轴承盖，取出轴承。

（5）拆卸密封装置：用扳手拧下密封装置螺栓，取下密封装置。

3. 检查泵的各部件：（1）检查叶轮是否有损坏、磨损等情况。

（2）检查轴承是否有磨损、松动等情况。

（3）检查密封装置是否有损坏、磨损等情况。

4. 清洗泵的各部件：（1）使用清洗剂清洗叶轮、轴承、密封装置等部件。

（2）使用机油润滑轴承。

5. 装配泵：（1）安装密封装置：将清洗干净的密封装置安装到泵体内。

（2）安装轴承：将清洗干净的轴承安装到轴承盖内。

（3）安装叶轮：将清洗干净的叶轮安装到泵体内，拧紧叶轮螺栓。

（4）安装泵盖：将清洗干净的泵盖安装到泵体内，拧紧泵盖螺栓。

6. 检查装配好的泵：（1）检查各部件是否安装牢固。

（2）检查泵的运行状态是否正常。

五、实验结果与分析1. 通过拆卸和装配泵，掌握了泵的结构和工作原理。

2. 在拆卸过程中，发现了叶轮、轴承、密封装置等部件的磨损情况，为泵的维修和保养提供了依据。

3. 在装配过程中，注意了各部件的安装顺序和拧紧力矩，确保了泵的正常运行。

六、实验总结本次泵装拆实验，使我们对泵的结构和工作原理有了更深入的了解，掌握了泵的拆卸和装配方法。

通过实验，提高了我们的动手操作能力和团队协作精神。

一、实验目的1. 熟悉液压泵的结构组成和工作原理。

2. 掌握液压泵的拆装方法和步骤。

3. 培养实际操作能力和测绘技能。

4. 了解液压泵常见故障及其排除方法。

二、实验原理液压泵是液压系统中的关键元件，将输入的机械能转换为液压能，为液压系统提供压力和流量。

本实验主要针对齿轮泵进行拆装测绘，了解其结构组成和工作原理。

三、实验器材1. 齿轮泵一台2. 内六方扳手2套3. 套筒扳手1套4. 塑料袋若干5. 油桶6. 毛刷7. 水平仪8. 钢尺9. 画板10. 铅笔四、实验步骤1. 观察齿轮泵整体结构观察齿轮泵的外观，了解其整体结构，包括进出口、轴承、齿轮、泵体、泵盖等部分。

2. 拆卸齿轮泵1）用套筒扳手拆卸进出口管路；2）用内六方扳手拆卸轴承盖；3）用内六方扳手拆卸轴承；4）用套筒扳手拆卸齿轮；5）用内六方扳手拆卸泵盖；6）用毛刷清理泵体内部。

3. 测绘齿轮泵结构1）用钢尺测量齿轮泵各部件尺寸；2）用铅笔和画板绘制齿轮泵结构图，标注尺寸和部件名称；3）标注齿轮泵的工作原理和液压油流动路径。

4. 组装齿轮泵1）按照拆卸顺序，将齿轮泵各部件依次组装；2）用内六方扳手拧紧轴承盖；3）用套筒扳手安装进出口管路。

5. 检查齿轮泵性能1）将齿轮泵安装在实验台上；2）启动液压泵，观察其运行状态；3）使用压力表和流量计测量液压泵的压力和流量；4）分析测量结果，判断液压泵的性能。

五、实验结果与分析1. 齿轮泵的结构主要由进出口、轴承、齿轮、泵体、泵盖等部分组成。

齿轮泵的工作原理是利用齿轮的啮合，使液压油在齿轮泵内部产生压力，从而实现液压油的输送。

2. 在拆装过程中，注意观察齿轮泵各部件的配合关系，以及齿轮泵的工作原理。

在测绘过程中，准确测量各部件尺寸，并绘制结构图。

3. 组装齿轮泵时，注意各部件的装配顺序和拧紧力矩，确保齿轮泵的性能。

4. 实验结果显示，齿轮泵的压力和流量符合设计要求，说明齿轮泵的性能良好。

六、实验总结通过本次液压泵拆装测绘实验，掌握了液压泵的结构组成、工作原理和拆装方法。

第1篇一、实验目的1. 理解油泵的结构组成和工作原理。

2. 掌握油泵的正确拆卸、装配及安装连接方法。

3. 熟悉油泵维修的基本步骤和注意事项。

4. 培养动手能力和分析解决问题的能力。

二、实验时间2023年X月X日三、实验地点XXX实验室四、实验仪器与材料1. 实习用油泵：齿轮油泵1台2. 工具：内六方扳手2套、固定扳手、螺丝刀、卡簧钳等。

3. 辅料：铜棒、棉纱、煤油等。

五、实验原理油泵是液压系统中重要的动力元件，其工作原理是通过叶轮、齿轮等旋转元件的啮合，将输入的机械能转换为液压能，从而实现液体的输送。

本实验以齿轮油泵为例，分析其结构组成、工作原理及拆装方法。

六、实验步骤及注意事项1. 实验准备- 仔细阅读实验指导书，了解实验目的、原理、步骤和注意事项。

- 熟悉实验仪器和工具的使用方法。

2. 油泵拆卸- 使用内六方扳手拆卸油泵进出口的法兰盘，取出油泵。

- 拆卸油泵前端盖，取出轴承、轴套等部件。

- 拆卸油泵后端盖，取出齿轮、泵体等部件。

3. 部件检查- 检查轴承、轴套等部件的磨损情况，如有磨损应及时更换。

- 检查齿轮、泵体等部件的损坏情况，如有损坏应及时修复或更换。

4. 油泵装配- 按照拆卸的相反顺序进行装配，注意以下事项：- 确保部件清洁，避免杂质进入油泵内部。

- 润滑轴承、轴套等部件，减少磨损。

- 检查齿轮啮合情况，确保啮合间隙合适。

- 紧固螺栓，确保部件连接牢固。

5. 实验注意事项- 严格遵守操作规程，确保实验安全。

- 注意观察油泵拆卸、装配过程中的异常现象，及时分析原因并处理。

- 实验过程中，如有疑问及时向指导老师请教。

七、实验结果与分析1. 通过实验，掌握了齿轮油泵的结构组成、工作原理及拆装方法。

2. 学会了油泵维修的基本步骤和注意事项。

3. 培养了动手能力和分析解决问题的能力。

八、实验总结本实验通过油泵的拆装，使我们更加深入地了解了油泵的结构、工作原理和维修方法。

在实验过程中，我们不仅掌握了操作技能，还培养了严谨的科学态度和团队合作精神。

一、实验目的1. 理解液压泵的工作原理和内部结构。

2. 掌握液压泵的拆装工艺流程。

3. 利用测量工具和绘图工具绘制液压泵各主要零件图。

4. 通过拆装实验，熟悉液压泵的维护和保养方法。

二、实验设备1. 液压泵一台2. 内六方扳手2套3. 固定扳手1套4. 垫圈一套5. 润滑油适量6. 清洁布一块7. 绘图工具一套8. 测量工具一套三、实验步骤1. 拆卸前的准备工作（1）检查液压泵的外观，确认无损坏。

（2）将液压泵放置在平稳的工作台上。

（3）清洁液压泵表面，去除污垢。

2. 拆卸步骤（1）使用内六方扳手，松开液压泵的进出口连接管。

（2）拆下进出口连接管，注意保持连接管内密封性。

（3）使用固定扳手，拆下液压泵的泵盖。

（4）将泵盖与泵体分离，注意泵盖上的油封。

（5）拆下主动齿轮及轴、从动齿轮及轴。

（6）分解端盖与轴承、齿轮与轴、端盖与油封。

3. 拆卸过程中的注意事项（1）拆卸过程中，严禁使用锤子、铜棒等硬物敲击液压泵零件，以免损坏零件。

（2）拆卸过程中，注意保持零件的清洁和干燥。

（3）拆卸过程中，注意观察零件的结构和连接方式，为后续装配提供参考。

4. 零件清洗（1）使用柴油或汽油将拆卸下来的零件进行清洗。

（2）使用清洁布擦干零件表面的油污。

（3）检查零件是否有损坏，如有损坏，需进行更换。

5. 零件检查（1）检查齿轮、轴承、油封等零件的磨损情况。

（2）检查泵体、泵盖等零件的密封性能。

（3）检查连接螺栓、垫圈等零件的完好性。

6. 零件装配（1）将清洗干净的零件按照拆卸时的顺序进行装配。

（2）注意装配过程中的密封性能，确保液压泵的正常工作。

（3）装配完成后，检查液压泵的旋转方向和间隙。

7. 装配过程中的注意事项（1）装配过程中，注意零件的清洁和干燥。

（2）装配过程中，注意零件的连接方式和旋转方向。

（3）装配完成后，检查液压泵的旋转方向和间隙，确保液压泵的正常工作。

四、实验结果与分析1. 通过拆装实验，掌握了液压泵的拆装工艺流程。
