ABB变频器操作说明和主要参数
1、安装配置
（1）安装安全
在安装前，必须仔细阅读《ABB变频器安装、使用和维护手册》的安
装指南。
在安装ABB变频器之前，必须完成以下注意事项，以保证安全：
·确保安装现场清洁、无灰尘
·必须按照正确的接线图、管路图等进行安装
·严格检查本机的技术参数，确认与系统设备相匹配
（2）安装方法
1.确定机型，安装变频器，根据要求安装电源接线端子。
2.安装操作面板，连接操作面板的数据线。
3.根据系统设计安装变频器控制管路。
4.根据要求安装过程终端或功率终止装置，按要求安装安全保护装置，以保证系统的安全运行。
2、启动
（1）系统启动
1.先将变频器供电，检查变频器的输出是否正常，若不正常，请检查
接线是否正确，电源是否合适。
2.打开变频器的操作面板，根据要求设置参数，如：行程调节，转速、频率调节等。
3.启动系统，检查系统是否正常，若系统不正常。
一、环境条件⏹防护等级•IP21/UL1：这个等级要求安装现场无粉尘，无腐蚀性气体或液体，无导电性颗粒物，例如凝露、碳粉或小金属颗粒。
•IP54/UL12：这个等级可以提供对气体粉尘以及各个方向的轻度溅水的保护。
与IP21/UL1的防护等级相比，IP54/UL12防护等级具有以下特点：•与IP21/UL1的防护等级相同的内部塑料罩。
•不同的出风口侧塑料盖板。
•附加一个内部风扇以改善冷却。
•更大的外部尺寸。
•同样的容量（不需要降容使用）。
⏹环境条件1、海拔高度•海拔高度在0～1000米时，输出电流=I2N额定电流•海拔高度在1000～2000米时，每升高100米则PN 和I2N降容1%。
•如果安装地点海拔高度高于2000米，请联系当地的ABB变频器。
2、环境温度•最低温度-15℃-不允许有结霜。
•最高温度（fsw=1或4KHZ）为40℃。
fsw指开关频率•如果PN 和I2N降容到90%时，允许温度为50℃.•如果PN 和I2N降容到80%时，允许最高温度（fsw=8KHZ）为40℃。
•如果PN 和I2N降容到65%时，允许最高温度（fsw=12KHZ）为30℃.•温度在40～50℃之间，温度高于40℃时（fsw=4KHZ）每增加1℃，额定输出电流降低1%。
实际输出电流要乘以降容因子例如：如果环境温度是50℃，那么降容因子为100%-1%/℃x10℃=90%或0.90则输出电流为0.90xI2N。
3、相对湿度•小于95%（不允许结露）4、污染级别•不允许有导电性粉尘存在。
•ACS510应根据外壳防护等级安装在清洁的通风环境中。
•冷却空气必须是清洁的，无腐蚀性气体和无导电性粉尘。
•化学气体：Class3C2•固体颗粒：Class3S2二、基本型控制盘使用三、 参数设置Group 99:启动数据此参数组专门用于配置：• 设置变频器 • 输入电机数据代码99019905名称语言电机额定电压范围0-2200-600V描述0=英文 1=中文 2=韩国语 •必须等于电机铭牌上的值 设定值1380V•ACS510 输出到电机的电压 无法大于电源电压9906电机额定电流 0.2*I 2n -2.0*I •必须等于电机铭牌上的值泵额定电流※2n见电机参数表 99079908 电机额定频率电机额定转速 10-500HZ50-30000rpm通常为 50HZ 或 60HZ•必须等于电机铭牌上的值50HZ泵额定转速※见电机参数表9909电机额定功率0.2*P n -3.0*P n •必须等于电机铭牌上的值泵额定功率※ 见电机参数表Group 01:运行数据这些参数包括了变频器装置的运行数据，包括实际信号。
![ABB变频器说明书[3]](https://uimg.taocdn.com/0e1b92e65122aaea998fcc22bcd126fff7055db7.webp)

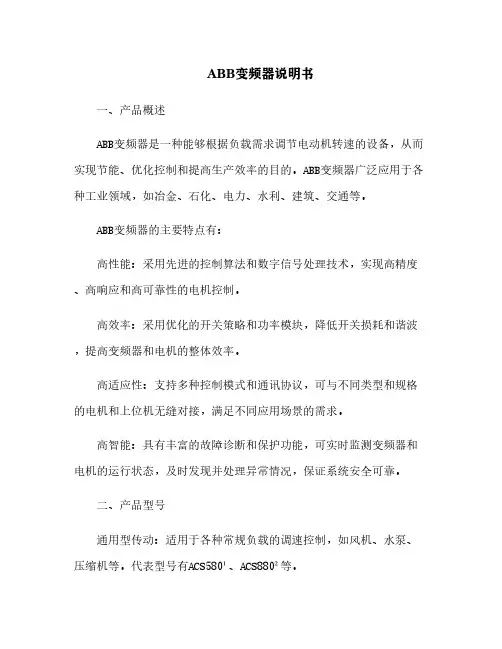

ABB变频器说明书一、产品概述ABB变频器是一种能够根据负载需求调节电动机转速的设备，从而实现节能、优化控制和提高生产效率的目的。
ABB变频器广泛应用于各种工业领域，如冶金、石化、电力、水利、建筑、交通等。
ABB变频器的主要特点有：高性能：采用先进的控制算法和数字信号处理技术，实现高精度、高响应和高可靠性的电机控制。
高效率：采用优化的开关策略和功率模块，降低开关损耗和谐波，提高变频器和电机的整体效率。
高适应性：支持多种控制模式和通讯协议，可与不同类型和规格的电机和上位机无缝对接，满足不同应用场景的需求。
高智能：具有丰富的故障诊断和保护功能，可实时监测变频器和电机的运行状态，及时发现并处理异常情况，保证系统安全可靠。
二、产品型号通用型传动：适用于各种常规负载的调速控制，如风机、水泵、压缩机等。
代表型号有ACS580¹、ACS880²等。
标准型传动：适用于对速度精度要求较高的负载控制，如起重机、纺织机械、印刷机等。
代表型号有ACS550³、ACS355等。
专用型传动：针对特定行业或应用场景进行优化设计，具有专业的功能和参数。
如针对食品饮料行业的ACS380，针对太阳能光伏发电系统的ACS580PV等。
微型传动：适用于对体积和成本要求较低的小功率负载控制，如输送带、门禁系统、家用电器等。
代表型号有ACS150、ACS310等。
三、产品安装选择合适的安装位置：应选择通风良好、无强烈震动、无腐蚀性气体和液体、无导电性粉尘和金属屑等影响变频器正常工作的环境。
同时，应考虑安装空间和散热距离，避免变频器之间或与其他设备之间过于靠近。
选择合适的安装方式：根据变频器的型号和规格，选择合适的安装方式，如壁挂式、立柱式或柜内式等。
安装时应按照说明书中提供的尺寸图进行固定，并确保变频器牢固稳定。
连接电源和电机：根据变频器的额定电压和电流，选择合适的电源线和电机线，并按照说明书中提供的接线图进行连接。
![ABB变频器的参数设置[资料]](https://uimg.taocdn.com/01111c3b011ca300a6c39073.webp)
ABB变频器的参数设置[资料]提升宏ACC800的调试电机自整定(快速调试步骤)1，上电。
参数是否恢复出厂值。
99.3为 YES启动数据的输入, 按PAR键选择语言。
99.1为 ENGLISH, 选择应用宏。
99.2为 CRANE, 选择电机控制模式 99.4 DTC(直接转矩), 选择额定电压 99.5 V, 选择额定电流 99.6 A, 选择额定频率 99.7 HZ, 选择电机额定转速 99.8 转/分, 选择电机额定功率 99.9 KW3，进入电机的辨识励磁运行 99.10一般选择ID MAGN(电机不会旋转)即可。
STANDARD(标准模式，电机旋转)电机必须与设备脱离。
REDUCED(简化辨识模式，电机旋转)电机不与设备脱离。
选择辨识模式后，出现“警告”WARNING 标志按启动键开始电机辨识运行。
电机辨识期间按停止键随时停止运行。
电机完成辨识后，按RESET键进入实际信号显示模式。
(电机选择STANDARD时传动必须处于Local模式) 二、参数的设置。
1，参数10.1设置为DI1 制动应答数字输入。
图纸上没有则选内部应答。
2，参数10.2设置为零位数字输入不设置 NOT SEL3，参数10.3设置为减速运行数字输入不设置 NOT SEL4，参数10.4设置为快速停车数字输入不设置 NOT SEL5，参数10.5 设置为上电应答数字输入不设置 NOT SEL6，参数10.6设置为同步请求数字输入不设置 NOT SEL7，参数10.7 设置为斩波器故障数字输入不设置 NOT SEL8，参数10.8 设置为第二档速度数字输入设置为EXT DI1.19，参数10.9设置为第三档速度数字输入设置为EXT DI1.210，参数10.10设置为第四档速度数字输入设置为EXT DI1.311，参数10.11—参数10.15和参数10.17，10.18 不设置 NOT SEL12，参数10.16 设置为故障复位数字输入图纸上是多少则为多少13，参数组13为模拟输入信号。
前言衷心感谢您使用“华振”牌智能变频供水设备，我们将为您提供优质的产品和星级的售后服务。
我公司吸取行业内智能变频供水设备的技术精髓，集长期从事水泵行业和智能变频供水设备的设计经验，研制开发的ZBH第三代、第四代、第五代、第六代智能变频供水设备，已广泛运于高层建筑、住宅楼、商住楼、新老小区降耗节能改造、高级宾馆、医院、学校、工矿企业的生产生活用水等，是一种节能型，现代化，智能化的变频供水设备。
本使用说明书向您详细介绍了“华振”牌系列智能变频供水设备的产品说明、技术说明、操作、故障处理，保养维护等各方面内容。
为了更好的使用智能变频供水设备，请您在操作前仔细阅读本说明书，这将会：●帮助您了解智能变频供水设备的结构及性能特点。
●避免由于操作不当而引起的设备故障。
●提高设备的使用寿命。
●增强设备使用的可靠性。
值得注意的是，本说明书的资料及图形在出版时是正确的，但我公司产品的结构和性能总在不断地改进和完善，本说明书的相关内容可能有变化，恕不一一通知,敬请谅解。
感谢您对“华振”的信任，衷心地祝愿您在事业中大展宏图，取得辉煌成就。
成都华振供水设备有限公司- 1 -))1 MΩ电阻与机壳连接用于模拟输入电位器的给定电压输出.10 V±2%))1 MΩ电阻与机壳连接频率。
0…20 mA ( 数字输入6，可编程。
默认Ω。
数字输入最大电压一般显示性能软键功能每个软键上方的文字描述的是当前软键功能的含义。
显示对比度同时按住 MENU （菜单）键和 UP （向上）或DOWN （向下）可以改变显示对比- 5 -顶行液晶屏的顶行显示变频器的基本的状态信息。
• LOC （本地） - 表示变频器处于本地控制，即控制命令来自控制盘。
• REM （远程） - 表示变频器处于远程控制, 例如 I/O (X1) 或现场总线。
• - 显示变频器和电机的旋转状态:4、应用宏的选择 中崛供水设备应用宏选择，用于泵的循环软起控制中，在ABB 变频器设置中9902的值为15（SPFC 控制）.注意! 参数2108 START INHIBIT （禁止起动）必须保持为默认设置0 (OFF)。
ABB变频器（Variable Frequency Drive，简称VFD）是一种用于电动机控制的设备，可通过调节电机的转速来实现对电机的精确控制。
ABB变频器的参数设置是确保变频器按照要求运行的关键步骤。
本文将介绍ABB变频器参数设置的步骤。
步骤一：安全操作在进行ABB变频器参数设置之前，请确保已经熟悉相关的安全操作规程，并且按照规程佩戴必要的个人防护装备。
确保所有关联的电气电路已经切断电源，并且确认电路无电。
步骤二：访问参数设置界面开始设置ABB变频器的参数之前，首先需要访问参数设置界面。
这通常可以通过操作变频器上的控制面板或者使用相应的软件来完成。
步骤三：设置基本参数在参数设置界面中，首先需要设置一些基本参数，包括输入电压、输出电压、输出频率等。
这些基本参数需要根据实际需求进行设定，通常可以参考设备的技术规格书来获取相应的数值范围。
步骤四：设置运行参数在完成基本参数设置之后，需要设置一些与运行相关的参数，如加速时间、减速时间、最小频率、最大频率等。
这些参数设置会影响到电机的运行特性，根据实际需求进行调整。
步骤五：设置保护参数为了保护电机和变频器本身的安全运行，需要设置一些保护参数，如过载保护、过温保护、短路保护等。
这些保护参数需要根据实际情况进行设定，以确保设备在异常情况下能够自动停机或采取相应的保护措施。
步骤六：设置控制参数控制参数设置将影响到变频器对电动机的控制方式，如开环控制、闭环控制、矢量控制等。
根据实际需求进行选择，并进行相关参数的设置。
步骤七：保存参数设置在完成所有参数的设置之后，一定要记得保存这些参数设置。
通常可以在参数设置界面中找到保存或确认的选项，点击保存后，设备将会保存这些参数设置，并按照设置的参数进行运行。
步骤八：测试与调试在完成参数设置之后，建议进行一些测试与调试工作，以确保参数设置的准确性。
通过对变频器的运行状态进行观察和电机的实际控制效果进行测试，可以及时发现并纠正可能存在的问题。

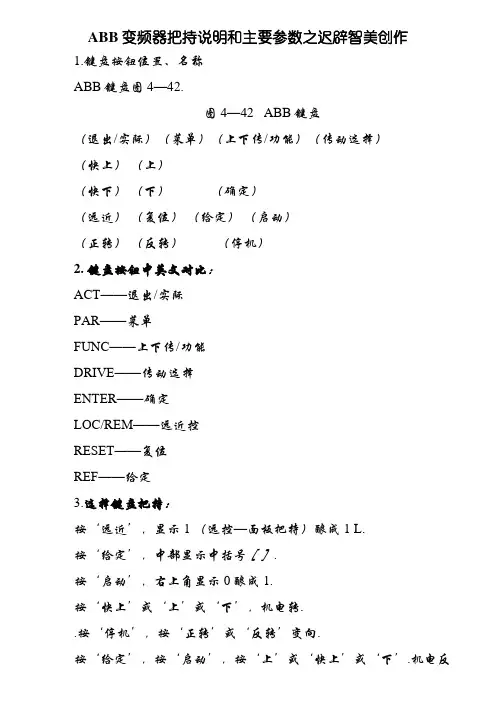

ABB变频器把持说明和主要参数之迟辟智美创作1.键盘按钮位置、名称ABB键盘图4—42.图4—42 ABB键盘（退出/实际）（菜单）（上下传/功能）（传动选择）（快上）（上）（快下）（下）（确定）（远近）（复位）（给定）（启动）（正转）（反转）（停机）2. 键盘按钮中英文对比：ACT——退出/实际PAR——菜单FUNC——上下传/功能DRIVE——传动选择ENTER——确定LOC/REM——远近控RESET——复位REF——给定3.选择键盘把持：按‘远近’，显示1 （远控—面板把持）酿成1 L.按‘给定’，中部显示中括号［］.按‘启动’，右上角显示0酿成1.按‘快上’或‘上’或‘下’，机电转..按‘停机’，按‘正转’或‘反转’变向.按‘给定’，按‘启动’，按‘上’或‘快上’或‘下’.机电反转.三、参数1.参数设置：按（菜单），按（快增）或（快减）调出年夜菜单；按△（慢增）或（慢减）调出子菜单.按（确认）给最下行需要改动的加中括号［］，按（或，或△或）修改，按（确认）保管——中括号消除，按（退出），恢复待机状态.700采煤机变频器参数：U=380V，I=152A，r=1477，P=80KW，f=50Hz.930采煤机变频器参数：U=380V，I=105A，r=1475，P=55KW，f=50Hz..2.举例：改机电电压.按“菜单”键，显示“”，按（快减）一下，显示“”，按△4下，显示“”和“***V”，按“确认”，显示［***V］.按或或按△或改变中括号中数字为380V；按确认，中括号消失.改机电电流：按△1下，显示“”和“***A”，按“确认”，显示［***A］.按或或按△或改变中括号中数字为60A；按确认，中括号消失.改变机电功率：按△3下，显示“”和“***kw”，按“确认”，显示［***kw］.按或或按△或改变中括号中数字为55kw；按确认，中括号消失.停止把持40秒，键盘自动恢复为监视状态.变频器菜单11.05是上限频率，20.08是最年夜频率.一般只改变11.05.用于限制采煤机速度.3.改变变频器键盘显示状态：△或选择行（黑影闪动），按确定，△或选择要显示的项，按确定.键盘可以同时显示三个参数.最好的显示状态应该是输出频率、输出电压、机电电流.电工和采煤机司机，要经常观察机电电流，一旦超越额定值105A，必需立即停机，进行查找原因、处置.机电电流是反映机电工作状况（负荷年夜小、机电绕组好坏）的最快、最准确的物理量.2.主要参数：主要参数代码设置可选项名称DI1，2 DI1控制启动和停机，DI2控制转向DI1F DI2R DI1控制正向启动和停机，DI2控制反向启动和停机FORWARD 固定为正向REVERSE 固定为反向REQUSET 转向选择.双向EXT1EXT2AI1 模拟量输入AI1有效AI2 模拟量输入AI2有效AI3 模拟量输入AI3有效DI3U，4D（R）数字量输入DI3加速、DI4减速，无记忆DI3U，4D 数字量输入DI3加速、DI4减速，有记忆0 输出频率下限，设置最低速度50Hz 输出频率上限，设置最高速度0% 所有信号源的最小设定值100% 所有信号源的最年夜设定值SPEED 机电转速OPEN 参数锁翻开，参数值可以修改LOCKED0 设置358开锁，该值将自动回零NOT SET 只能从键盘SESET键才可使故障复位DI1——DI12 通过DI1——DI12信号的上升沿复位OFF 允许键盘控制ON 键盘控制失效200A 机电电流的最年夜值300% 极限值，相对机电额定转矩百分比由变频器看到的知识一、键盘显示器看到1、频率指令.在0——上限频率（一般为50Hz），内任意给定.2、输出频率.对采煤机或机电车，输出频率（速度）可在0——上限频率内由司机控制.对皮带运输机，启动时频率逐渐上升（软启动），加速时间越长上升越缓慢.最年夜频率压制上限频率.频率上限，就是变频器加速到头的频率，即运行频率.3、输出电流.启动电流比额定电流小，减小对电网的冲击、减小对电网的压降影响.4、输出电压.输出电压与频率成正比.频率降低时，输出电压也降低.输出到达基准频率（一般设50Hz）时，输出电压到达基准（或最年夜）电压.基准频率与基准电压是预先设定的.转矩提升，就是提高了V/f的比例.所以不生长期提升转矩，否则损坏变频器与机电.5、母线直流电压.高于输入电压值.电压值与负载成反比，空载时到达输入交流电压的最年夜值.对380V的变频器，直流电压为五百多伏；对1140V的变频器，直流电压为一千八百多伏.6、输出功率.二、变频器看到1、三相输入的相序改变，不会改变输出的相序.2、输入缺一相，变频器也能输出三相.3、输入缺一相，当负载较年夜时，会报欠压故障.4、加速时间长时，输出频率上升缓慢.减速时间长时，输出频率下降缓慢.5、因为滤波电容容量年夜，所以需要预充电电阻.预充电需要一按时间.显示内容按重要性排序：输出频率或转速、输出电流、输出电压、输入电压、直流电压.。

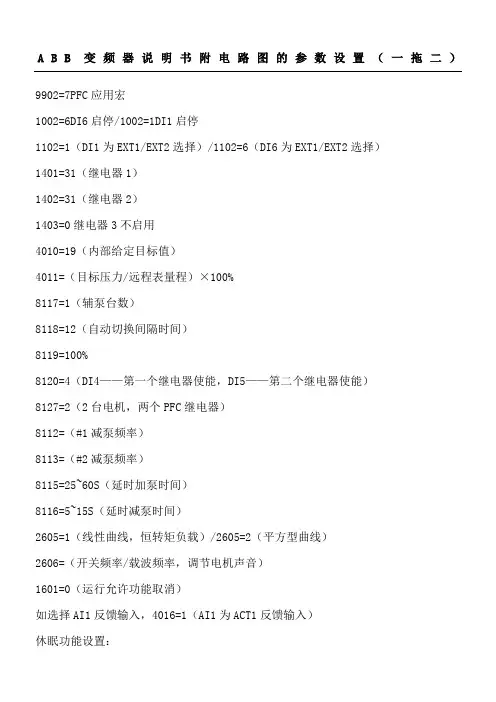

A B B变频器说明书附电路图的参数设置（一拖二）9902=7PFC应用宏
