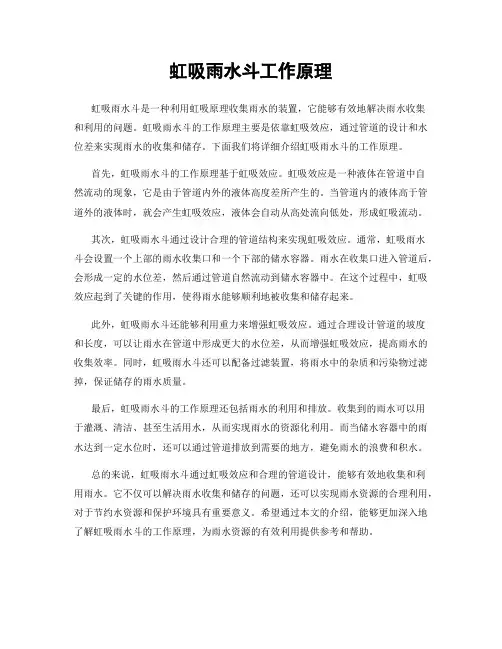

虹吸雨水斗的反涡流装置的工作原理

虹吸雨水斗工作原理虹吸雨水斗是一种利用虹吸原理收集雨水的装置，它能够有效地解决雨水收集和利用的问题。

虹吸雨水斗的工作原理主要是依靠虹吸效应，通过管道的设计和水位差来实现雨水的收集和储存。

下面我们将详细介绍虹吸雨水斗的工作原理。

首先，虹吸雨水斗的工作原理基于虹吸效应。

虹吸效应是一种液体在管道中自然流动的现象，它是由于管道内外的液体高度差所产生的。

当管道内的液体高于管道外的液体时，就会产生虹吸效应，液体会自动从高处流向低处，形成虹吸流动。

其次，虹吸雨水斗通过设计合理的管道结构来实现虹吸效应。

通常，虹吸雨水斗会设置一个上部的雨水收集口和一个下部的储水容器。

雨水在收集口进入管道后，会形成一定的水位差，然后通过管道自然流动到储水容器中。

在这个过程中，虹吸效应起到了关键的作用，使得雨水能够顺利地被收集和储存起来。

此外，虹吸雨水斗还能够利用重力来增强虹吸效应。

通过合理设计管道的坡度和长度，可以让雨水在管道中形成更大的水位差，从而增强虹吸效应，提高雨水的收集效率。

同时，虹吸雨水斗还可以配备过滤装置，将雨水中的杂质和污染物过滤掉，保证储存的雨水质量。

最后，虹吸雨水斗的工作原理还包括雨水的利用和排放。

收集到的雨水可以用于灌溉、清洁、甚至生活用水，从而实现雨水的资源化利用。

而当储水容器中的雨水达到一定水位时，还可以通过管道排放到需要的地方，避免雨水的浪费和积水。

总的来说，虹吸雨水斗通过虹吸效应和合理的管道设计，能够有效地收集和利用雨水。

它不仅可以解决雨水收集和储存的问题，还可以实现雨水资源的合理利用，对于节约水资源和保护环境具有重要意义。

希望通过本文的介绍，能够更加深入地了解虹吸雨水斗的工作原理，为雨水资源的有效利用提供参考和帮助。

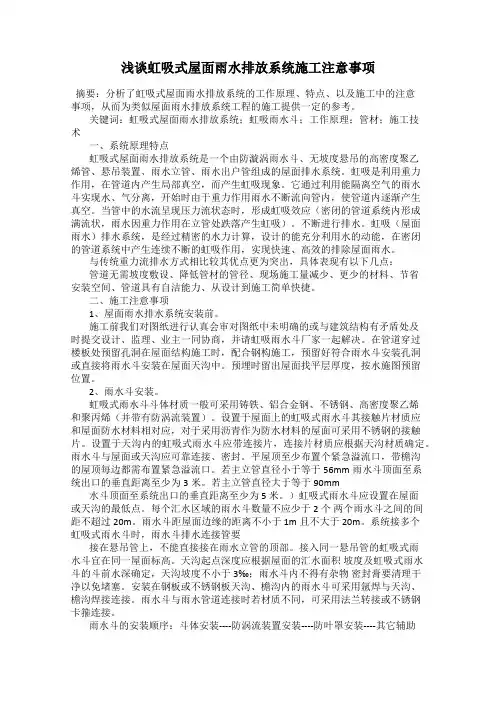

浅谈虹吸式屋面雨水排放系统施工注意事项摘要：分析了虹吸式屋面雨水排放系统的工作原理、特点、以及施工中的注意事项，从而为类似屋面雨水排放系统工程的施工提供一定的参考。

关键词：虹吸式屋面雨水排放系统；虹吸雨水斗；工作原理；管材；施工技术一、系统原理特点虹吸式屋面雨水排放系统是一个由防漩涡雨水斗、无坡度悬吊的高密度聚乙烯管、悬吊装置、雨水立管、雨水出户管组成的屋面排水系统。

虹吸是利用重力作用，在管道内产生局部真空，而产生虹吸现象。

它通过利用能隔离空气的雨水斗实现水、气分离，开始时由于重力作用雨水不断流向管内，使管道内逐渐产生真空。

当管中的水流呈现压力流状态时，形成虹吸效应（密闭的管道系统内形成满流状，雨水因重力作用在立管处跌落产生虹吸）。

不断进行排水。

虹吸（屋面雨水）排水系统，是经过精密的水力计算，设计的能充分利用水的动能，在密闭的管道系统中产生连续不断的虹吸作用，实现快速、高效的排除屋面雨水。

与传统重力流排水方式相比较其优点更为突出，具体表现有以下几点：管道无需坡度敷设、降低管材的管径、现场施工量减少、更少的材料、节省安装空间、管道具有自洁能力、从设计到施工简单快捷。

二、施工注意事项1、屋面雨水排水系统安装前。

施工前我们对图纸进行认真会审对图纸中未明确的或与建筑结构有矛盾处及时提交设计、监理、业主一同协商，并请虹吸雨水斗厂家一起解决。

在管道穿过楼板处预留孔洞在屋面结构施工时，配合钢构施工，预留好符合雨水斗安装孔洞或直接将雨水斗安装在屋面天沟中。

预埋时留出屋面找平层厚度，按水施图预留位置。

2、雨水斗安装。

虹吸式雨水斗斗体材质一般可采用铸铁、铝合金钢、不锈钢、高密度聚乙烯和聚丙烯（并带有防涡流装置）。

设置于屋面上的虹吸式雨水斗其接触片材质应和屋面防水材料相对应，对于采用沥青作为防水材料的屋面可采用不锈钢的接触片。

设置于天沟内的虹吸式雨水斗应带连接片，连接片材质应根据天沟材质确定。

雨水斗与屋面或天沟应可靠连接、密封。

压力流（虹吸式）雨水排水系统的原理及安装分析摘要：随着建筑行业的迅速发展，压力流（虹吸式）雨水排水系统也到了更加广泛的应用。

本文就对此系统的工作原理、安装等进行了详细的分析，希望相关人士借鉴。

关键词：压力流（虹吸式）；雨水排水系统；原理；安装随着社会经济的发展，建筑行业得到了更大的发展空间，大型建筑更加频繁的出现在了人们的眼前，随之出现的还有大面积屋面雨水的排放。

由于普通的PVC管已经满足不了水量的排放要求，这也给大面积屋面排水造成了极大的影响。

要想将大面积屋面上的水量及时排出，则需要设置更多的雨水管道，这不但占用了建筑内部的空间，还对建筑的美观性造成了影响。

将压力流（虹吸式）雨水排水系统应用在其中，便能很好的解决上述的各种问题。

1、压力流（虹吸式）雨水排水系统的运行原理压力流（虹吸式）雨水排水系统的组成包括：虹吸式雨水斗、雨水悬吊管、雨水立管、埋地管、出户管。

压力流（虹吸式）雨水排水系统其原理是对进入雨水斗的水流量进行控制，同时对水流的流态进行调节，在减少旋涡的同时，减少雨水进入排水系统时带入的空气量，进而保证系统中排水管道呈现在满流的状态。

从雨水斗连接管以下，管道内的压力为负压，当雨水连续流过雨水悬吊管时，在转入雨水立管的过程中，会出现跌落，此时也就是充分的利用了屋面的高度和雨水的重力势能，进而形成虹吸作用，此时悬吊管与立管交叉点处的管道内的负压达到最大值，处在屋面的雨水就会管道内的负压所抽吸，以满流状态，用较高的流速将雨水快速的排泄出来，然后悬吊管与立管交叉点处的管道内的负压逐渐减小，直到消失，当管道内的压力为0时，其内部水流的状态就会转变为重力流。

要注意，在降雨的过程中，压力流（虹吸式）雨水排水系统管道内的压力、水流的状态等并不是静止不变的，其均会随着降雨量的大小而发生着变化，在降雨的初期，雨量较小，此时悬吊管内所存在的是一种自由表面的波浪流，而渐渐的随着降雨量的增加，悬吊管内的波浪流会逐渐变为脉动流，使管内出现满管气泡流，一直到出现单相流，满管气泡流才会消失。

涨学问，给水排水|虹吸雨水排水原理形成原理：利用屋面与地面高差产生的能量，在屋面积水达到肯定高度时，使得管道内不进入空气，以满管流状态（即虹吸状态）排水时产生负压，管道内形成抽吸作用将雨水快速排掉。

实现：基于形成原理，利用“伯努利”方程，经过缜密计算，有效掌控和平衡管道内雨水的流速、压力，使得雨水管道在短时间内达到满管流状态（即虹吸状态），快速将雨水排出室外。

一、虹吸排水系统原理虹吸屋面雨水排放系统采纳特别设计的雨水斗，使雨水在很浅的天沟水深下，即可在管道中形成满流状态。

利用建筑物的高度和落水具有的势能，在管道中造成局部真空，使雨水斗及水平管内的水流获得附加的压力而形成虹吸现象。

利用虹吸作用，极大地加速水在排水管内的流速，快速排放屋面雨水。

二、虹吸排水系统构成虹吸式屋面雨水排水系统由防漩涡雨水斗、雨水悬吊管、雨水立管、埋地管、雨水出户管、45度弯头、偏心异径短束节、Y型顺水三通以及一些辅料构成（管道设计必需充足当地国家规范并能防范正、负压力的管道系统均可用于虹吸系统排水管道。

比如ABS、PVC、HDPE、PP、铜管、钢管和铸铁管都大量成功地用于UV系统）。

三、虹吸排水系统演示降雨初期，雨量一般较小，悬吊管内是一有自由液面的波浪流→→随着降雨量的加添，管内渐渐呈现脉动流，拔拉流→→降雨量再增大，系统显现间歇式虹吸现象,显现满管气泡流和满管汽水混合流,并渐渐趋于稳定→→降雨量进一步增大，系统达到设计状态，显现水的单向流状态,稳定且全面的系统虹吸形成；实在形成的图如下：↓↓↓↓↓↓四、虹吸排水系统的优势传统重力排水系统：横管需要肯定坡度立管较多，影响美观管道和配件使用量大，使用寿命较短大范围的地面开挖工作，现场施工量大，后期装修费用较高。

虹吸雨水排放系统：横管不需要坡度、管径较小，便于建筑处理、削减立管和雨水斗数量、系统寿命长、最小的地面开挖工作，雨水井少、施工简单快捷、可节省大量装修费用。

五、虹吸排水与重力排水的比较传统重力式雨水排放系统是利用雨水本身重力作用，由屋面雨水斗需经过排水系统自流排放。

虹吸式与重力流排水区别虹吸式屋顶雨水系统的原理就是依靠特殊的雨水斗的设计，实行汽水分离，从而使雨水立管中为満流状态，当立管中的水达到一定的容量时，虹吸作用就产生了。

在降雨过程中，由于连续不断的虹吸作用，整个系统得以令人惊奇的快速排除屋顶上的雨水。

虹吸系统简介1.1 虹吸式屋面排水系统的特点虹吸式排水系统在降雨初期，屋面雨水高度未超过雨水斗高度时，整个排水系统工作状况与重力排水系统相同。

随着降雨的持续，当屋面雨水高度超过雨水斗高度时由于采用了科学设计的防漩涡雨水斗，通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而极大地减少了雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态，利用建筑物屋面的高度和雨水所具有的势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内呈最大负压。

屋面雨水在管道内负压的抽吸作用下以较高的流速被排至室外。

1.2 虹吸式与重力式与面雨水排放系统的区别虹吸式屋面雨水排放系统系统排水管道均按满流有压状态设计，因此虹吸排水系统中雨水悬吊管可做到无坡度敷设。

同时，当产生出虹吸作用时管道内水流流速很高，因此系统具有较好的自清作用。

而重力式排水设计计算不按满流计算，雨水悬吊管的敷设坡度不得小于0.005。

虹吸排水系统中排水管泄流量要远大于重力排水系统中同一管径排水管的泄流量，也即排除同样的雨水流量，采用虹吸排水系统的排水管管径要小于采用重力排水系统的排水管管径。

虹吸排水系统其实质是一种多斗压力流雨水排水系统。

因此埋地管相对重力式排水系统要明显减少。

目前该系统在国内应用刚刚开始，而在国际上该系统已有近二十年的应用历史，涉及建筑有航站楼(法国戴高乐机场航站楼、香港新机场航站楼、瑞士苏黎世机场航站楼)、展览馆(香港会展中心)、体育场(丹麦哥本哈根足球场、澳大利亚悉尼体育场)、工业厂房(奥地利克莱斯勒汽车厂、法国雪铁龙汽车厂)、商业中心、停车场、货运仓库、办公大楼等等。

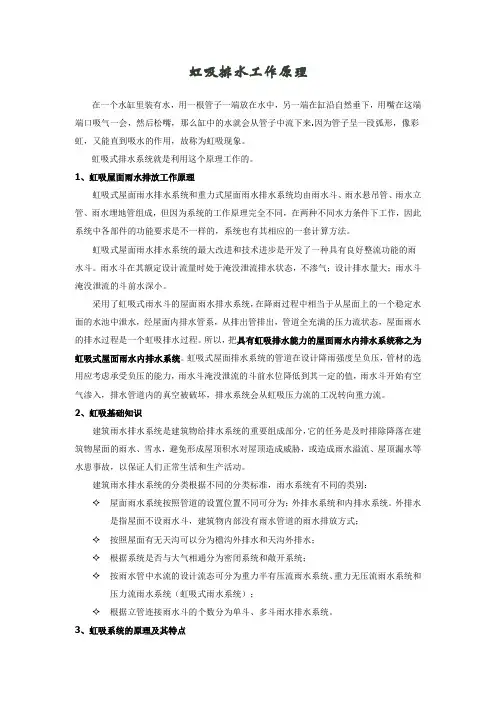

虹吸排水工作原理在一个水缸里装有水，用一根管子一端放在水中，另一端在缸沿自然垂下，用嘴在这端端口吸气一会，然后松嘴，那么缸中的水就会从管子中流下来.因为管子呈一段弧形，像彩虹，又能直到吸水的作用，故称为虹吸现象。

虹吸式排水系统就是利用这个原理工作的。

1、虹吸屋面雨水排放工作原理虹吸式屋面雨水排水系统和重力式屋面雨水排水系统均由雨水斗、雨水悬吊管、雨水立管、雨水埋地管组成，但因为系统的工作原理完全不同，在两种不同水力条件下工作，因此系统中各部件的功能要求是不一样的，系统也有其相应的一套计算方法。

虹吸式屋面雨水排水系统的最大改进和技术进步是开发了一种具有良好整流功能的雨水斗。

雨水斗在其额定设计流量时处于淹没泄流排水状态，不渗气；设计排水量大；雨水斗淹没泄流的斗前水深小。

采用了虹吸式雨水斗的屋面雨水排水系统，在降雨过程中相当于从屋面上的一个稳定水面的水池中泄水，经屋面内排水管系，从排出管排出，管道全充满的压力流状态，屋面雨水的排水过程是一个虹吸排水过程。

所以，把具有虹吸排水能力的屋面雨水内排水系统称之为虹吸式屋面雨水内排水系统。

虹吸式屋面排水系统的管道在设计降雨强度呈负压，管材的选用应考虑承受负压的能力，雨水斗淹没泄流的斗前水位降低到其一定的值，雨水斗开始有空气渗入，排水管道内的真空被破坏，排水系统会从虹吸压力流的工况转向重力流。

2、虹吸基础知识建筑雨水排水系统是建筑物给排水系统的重要组成部分，它的任务是及时排除降落在建筑物屋面的雨水、雪水，避免形成屋顶积水对屋顶造成威胁，或造成雨水溢流、屋顶漏水等水患事故，以保证人们正常生活和生产活动。

建筑雨水排水系统的分类根据不同的分类标准，雨水系统有不同的类别：✧屋面雨水系统按照管道的设置位置不同可分为：外排水系统和内排水系统。

外排水是指屋面不设雨水斗，建筑物内部没有雨水管道的雨水排放方式；✧按照屋面有无天沟可以分为檐沟外排水和天沟外排水；✧根据系统是否与大气相通分为密闭系统和敞开系统；✧按雨水管中水流的设计流态可分为重力半有压流雨水系统、重力无压流雨水系统和压力流雨水系统（虹吸式雨水系统）；✧根据立管连接雨水斗的个数分为单斗、多斗雨水排水系统。

一、虹吸式屋面雨水排水系统的工作原理虹吸式屋面雨水排水系统和重力式屋面雨水排水系统均由雨水斗、雨水悬吊管、雨水立管、雨水埋地管组成，但因为系统的工作原理完全不同，在二种不同水力条件下工作，因此系统中各部件的功能要求是不一样的，系统也有其相应的一套计算方法。

虹吸式屋面雨水排水系统的最大改进和技术进步是开发了一种具有良好整流功能的雨水斗。

雨水斗在其额定设计流量时处于淹没泄流排水状态，不渗气；设计排水量大；雨水斗淹没泄流的斗前水深小。

采用了虹吸式雨水斗的屋面雨水排水系统，在降雨过程中相当于从屋面上的一个稳定水面的水池中泄水，经屋面内排水管系，从排出管排出，管道全充满的压力流状态，屋面雨水的排水过程是一个虹吸排水过程。

所以，把具有虹吸排水能力的屋面雨水内排水系统称之为虹吸式屋面雨水内排水系统。

虹吸式屋面排水系统的管道在设计降雨强度下呈负压，管材的选用应考虑承受负压的能力但在比较小的降雨强度或降雨过程的末期，降雨量减Px=Δhx·ρ·g－Vx2·ρ/2－Σ（L·R＋Z）R=λ·L/Dj·v2/2gΔP=hver·ρ·g－Σ（L·R＋Z）小，雨水斗淹没泄流的斗前水位降低到其一定的值，雨水斗开始有空气渗入，排水管道内的真空被破坏，排水系统会从虹吸压力流的工况转向重力流。

虹吸式屋面雨水排水系统管道内设计状态下的压力分布与一般的重力式屋面雨水排水系统有明显的区别。

虹吸式屋面雨水排水系统自雨水斗连接管以下，管道内呈负压，在悬吊管与立管的交叉点处负压最大，其后立管上的负压减小，至临界点负压消失，管道内的压力为零，水流状态转为重力流。

从上面的分析可以得出，雨水斗的进水水面至临界总高度是有效作用高度，在设计计算中应充分利用；另一方面对雨水斗至悬吊管的末端的总水头损失应有所限制，以控制悬吊管末端的最大负压值。

二、虹吸式雨水斗的技术特性1.虹吸式雨水斗的基本结构虹吸式雨水斗有DN50～DN150等多种规格，能够满足工程的实际要求，其材质有铸铁、铝合金钢、不锈钢、高密度聚乙烯（HDPE）、聚丙烯（PP），下沉的雨水斗置于屋面层中，上部设有进水格栅。

论虹吸式屋面雨水排水系统工作原理及设计要点论虹吸式屋面雨水排水系统工作原理及设计要点论虹吸式屋面雨水排水系统工作原理及设计要点摘要:本文主要对虹吸式屋面雨水排水系统设计及应用方面进行了探讨，可供同行工程人员参考。

关键词:虹吸式；排水系统；设计；应用Abstract: This paper mainly discusses the design and application of siphonic roof rainwater drainage system, for the reference to engineering staff.Keywords: siphon drainage system; design; application;TU823.61虹吸式屋面雨水排水系统的工作原理虹吸式屋面雨水排水系统利用虹吸原理，在降雨过程中，当屋面积水达到一定高度时，雨水通过能有效防止漩涡的虹吸式雨水斗进入管道，该雨水斗能减少雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态，利用建筑物的高度和落水具有的势能，在管道中形成局部真空(负压)，从而快速排出屋面雨水。

1.1工作原理压力流虹吸式屋面雨水排水系统的计算基础是不可压缩流体的能量守恒定律———伯努利方程。

虹吸式雨水排水系统水力分析(系统排出管为自由出流)如图1所示，系统最高处B－B断面为屋面雨水斗进水口，X－X断面为计算断面，可定在系统任意高度处，系统最低处A－A断面为排出管出水口。

图1虹吸式屋面雨水排水系统根据图1列出B－B和X－X断面的伯努利方程，具体如下:式(1)中hj(BX)、hy(BX)分别为雨水斗B－B断面到X－X计算断面的总的局部损失和的沿程损失，PB=0，VB=0，PX为管道X－X断面处的压力水头，令h=H－hX，代入式(1)得:式(2)是计算管道中任一断面处压力水头的基本公式，它表示管道中任一点的压力水头等于雨水斗与该点的高度差减去该点的速度水头及相应的总的局部损失和沿程损失。

原理虹吸式排水系统在降雨初期，屋面雨水高度未超过雨水斗高度时，整个排水系统工作状况与重力排水系统相同。

随着降雨的持续，当屋面雨水高度超过雨水斗高度时由于采用了科学设计的防漩涡雨水斗，通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而极大地减少了雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态，利用建筑物屋面的高度和雨水所具有的势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内呈最大负压。

屋面雨水在管道内负压的抽吸作用下以较高的流速被排至室外虹吸式雨水与重力排水区别:虹吸式屋面雨水排水系统的最大改进和技术进步是开发了一种具有良好整流功能的雨水斗。

雨水斗在其额定设计流量时处于淹没泄流排水状态，不渗气；设计排水量大；雨水斗淹没泄流的斗前水深小。

采用了虹吸式雨水斗的屋面雨水排水系统，在降雨过程中相当于从屋面上的一个稳定水面的水池中泄水，经屋面内排水管系，从排出管排出，管道全充满的压力流状态，面雨水的排水过程是一个虹吸排水过程。

所以，把具有虹吸排水能力的屋面雨水内排水系统称之为虹吸式屋面雨水内排水系统。

虹吸式屋面排水系统的管道在设计降雨强度呈负压，管材的选用应考虑承受负压的能力，雨水斗淹没泄流的斗前水位降低到其一定的值，雨水斗开始有空气渗入，排水管道内的真空被破坏，排水系统会从虹吸压力流的工况转向重力流。

缺点:虹吸雨水瞬间大流量，与其连接的市政管网无接纳能力，导致雨水从井内外溢。

原理概括：由于压强差在起作用。

当弯管两侧中同一液面的压强不同时，管中的水（或其它液体）就向着压强较小的一侧流动。

利用虹吸原理必须满足三个条件：1、管内先装满液体2、管的最高点距上容器的水面高度不得高于大气压支持的水柱高度。

3、出水口比上容器的水面必须低。

这样使得出水口液片受到向下的的压强（大气压加水的压强）大于向上的大气压。

保证水的流出。

虹吸排雨水系统原理近几年来，屋面虹吸排雨水系统在国内众多大、中、小型建筑应用像雨后春笋般展现，为不少建筑设计师解除了诸多建筑造型的限制，现代建筑的复杂性，以及建筑界与工程界提出的严格要求，常常使得落后于现代先进建筑科技的传统屋面排水方案不具有可行性，如排水量大，重力排水系统影响建筑造型；室内排雨悬吊管放坡影响室内使用空间，排水管与建筑不协调。

楼房虹吸雨水排水系统原理最近在研究楼房虹吸雨水排水系统原理，发现了一些有趣的东西，今天就和大家好好聊聊。

不知道你们有没有注意到，有时候我们用吸管喝水，只要我们把吸管里先充满水，然后把吸管一端放到水杯里的水面下，另一端低于水杯水面，水就会源源不断地流到我们嘴里，这有点像虹吸现象的一个小例子。

楼房虹吸雨水排水系统的原理也类似。

简单来说，虹吸雨水排水系统是利用虹吸作用，让雨水能够快速排出。

虹吸作用呢，其实就是因为有压力差。

在这个排水系统里，雨水斗就像是吸管的入口。

当降雨开始，雨水进入雨水斗，如果斗前水深够大，就会形成虹吸满管流。

这时候，系统内部是处于一种特殊的压力状态，管内的空气被排空，管道呈现出一种真空的状态，就像我们用嘴巴吸吸管吸水时，嘴巴里形成一个低压区类似的原理。

大气压力就像一个大力士，它会把高处的雨水不断地压进这个低压的管道里，然后让雨水快速地通过管道排走。

打个比方吧，想象一下我们在山上有一个大水池（代表雨水的源头，比如楼顶的雨水汇集处），山下有个小坑（代表排水的地方），我们拿一根长长的密封软管（代表排水管道），先把软管里装满水，然后一头放在水池里，一头放在小坑里，水池里的水就会顺着软管哗哗地流到小坑，尽管小坑的地势比水池要低很多，这就是虹吸在起作用啦。

有意思的是，这个系统对雨水斗的设计也很讲究。

雨水斗有特殊的形状和结构，可不是随随便便就能让虹吸现象顺利进行的。

比如说，要有合适的格栅防止杂物进入影响虹吸，同时要保证雨水能顺利进入而且形成足够的斗前水深。

老实说，我一开始也不明白为什么虹吸能够让雨水排得这么快。

后来才明白这其中的压力差的关键作用。

而且在虹吸雨水排水系统中，管道也得有一定的坡度要求等。

就像我们走下坡路比平路更省力一样，有坡度能让水流保持较好的流速。

在实际应用中，像大型的商业建筑、高层建筑，虹吸雨水排水系统就非常实用。

它比传统的重力排水系统效率更高。

比如说，在一个大型购物中心的楼顶上，要是下暴雨了，虹吸排水系统就可以迅速把雨水排出去，避免楼顶积水造成屋顶结构受损之类的问题。

虹吸式原理
虹吸式，又称为涡旋式或流螺式，是一种物理现象，是液体流动和空气流动时
产生的，具有它独特的自吸引力。

这种现象常被用于空气净化器、水泵、抽水机等等。

虹吸式原理是通过空气流动时，使液体形成一种吸力，液体流进空气流中。

一
般来说，虹吸效应发生在一个漩涡场，由一个轴心流、一个加速流和一个静置流组成。

这里的加速流轴向的中心线逐渐变窄，形成一个小的漩涡。

这样，液体流动的速度会变得很快，而空气流动的速度会变得很慢。

在液体流动的同时，液体也会受到一次空气流的冲击，这种冲击会使液体流进
空气中，形成进一步的漩涡。

而液体在漩涡中会受到一种吸引力，使得液体会被抽吸到空气流中，从而形成涡旋效应。

因为虹吸效应In addition, the whirlpool effect can reduce the resistance in the flow, thus improving the performance of the pump.能够
有效地减少流体的阻力，使得空气流动更加流畅，并且有利于抽水机的性能提升。

因此，虹吸式原理在空气净化器、水泵、抽水机等等机械设备中都有很好的应用，能够大大提高机械设备的工作效率和节能效果，为我们的生活带来更好的体验。

虹吸式雨水斗原理虹吸式雨水斗是一种常见的雨水收集装置，利用了自然界中的重力和压力原理。

当雨水从天空降下时，它会落在屋顶上的集水区域，然后通过一系列管道和管道系统，导入到一个或多个集水箱中进行储藏和利用。

虹吸式雨水斗通过利用下水道管线中的压力差来实现水的流动，从而将雨水从集水区域引流到集水箱中。

下面将详细介绍虹吸式雨水斗的工作原理。

首先，我们需要了解虹吸效应。

虹吸效应是指在液体流动时，由于管道内部的压力差，液体沿着管道自动上升的现象。

在虹吸式雨水斗中，虹吸效应是通过将一端较低的管道放入集水区域，然后将另一端较高部分的管道连接到集水箱中，使雨水通过管道自动上升至集水箱中。

虹吸效应的实现依赖于重力和管道内的气压差。

当雨水从屋顶流入虹吸式雨水斗的集水区域时，由于重力的作用，雨水会在集水区域积聚。

当集水区域的水位高于下方管道的入口时，就会形成液体的压力差。

水从高处流向低处，压力差强制水沿着管道上升。

在虹吸系统中，由于在下水道管线中存在更低的压力，水会冲动流向较低的压力区域。

通过巧妙地设计和布置管道系统，虹吸式雨水斗将雨水引导至集水箱中。

在虹吸系统中，有几个关键的元件。

首先是集水区域，它是接收雨水的地方。

集水区域应设计成一个低洼的区域，以确保雨水能够自由地流入。

其次是入口管道，它位于集水区域的下方，用于将雨水引导至虹吸管道。

接下来是虹吸管道，这是整个系统的核心。

虹吸管道需要高一端连接到集水箱或储水容器，低一端则放置在集水区域。

最后是集水箱或储水容器，它们用于储存和利用收集到的雨水。

为了保证虹吸系统的正常工作，需要注意以下几点。

首先，集水区域和入口管道的设计应合理，以确保雨水能够顺利流入入口管道。

其次，虹吸管道的高度差应足够大，以产生足够的压力差，从而实现虹吸效应。

第三，管道的直径和长度也需要合适，以确保雨水能够顺利地从集水区域流向集水箱，并避免阻塞和漏水。

虹吸式雨水斗具有很多优点。

首先，它可以充分利用自然资源，并减少对供水系统的依赖。

关于虹吸排水系统，你必须知道的虹吸排水系统是建筑物给排水系统的重要组成部分，它的目标是准时排解降落在建筑物屋面的雨水、雪水，避让形成屋顶积水对屋顶造成威逼，或造成雨水溢流、屋顶漏水等水患事故，以保证人们正常生活和生产活动。

虹吸排水系统的特征是横管不设坡度的状况下，形成满管流，以极快的速度排清屋面的积水。

虹吸排水系统主要部件有虹吸排水管道和雨水斗构成。

虹吸排水系统与传统重力排水系统的区分虹吸排水特征：1、只要满意计算要求，单系统所带雨水斗个数不限；2、雨水斗流量大，气水分流，排水速度快效果好；3、悬吊管呈水平状态，无需做任何坡度，施工便利；4、立管管径小，数量少，便于装修；5、埋地管少，地面开挖工作量小，有效缩短工期；传统重力排水特征：1、单系统所带雨水斗个数受限；2、雨水斗流量小，气水合流，排水效果差；3、立管管径大，数量多，交叉施工易打架；4、埋地管多，土建工作量大，地沟易返水组成部分1、雨水斗用于虹吸式屋面雨水排水系统的雨水斗。

它具有气水分别、防涡流等功能。

其斗前水深可有效掌握，当斗前水位稳定达到设计水深时，系统内形成虹吸满管压力流。

一般来说，雨水斗的设计是整个虹吸系统的能否按设计要求工作的关键所在之一，它的稳流性越好，产生虹吸所需的屋面汇水高度越低，总体性能就越优越。

标准型的雨水斗，它是由雨水斗底座（PE材料），碟片（ASA），格栅顶盖(PE)组成。

其它依据需要可供应通用型的绝缘底座，固定件，法兰片，焊接片，防火爱护帽，微型加热电圈等配件。

雨水斗额定流量分12L/s 、25L/s、40L/s、60L/s和72L/s等，最常用的为25L/s和40L/s两种额定流量的雨水斗。

压力流(虹吸式)雨水斗材质为HDPE、铸铁或不锈钢。

其各部分有不同的结构功能。

雨水斗置于屋面层中，上部盖有进水格栅。

降雨过程中，雨水利用格栅盖侧面进入雨水斗，当屋面汇水达到肯定高度时，雨水斗内的反涡流装置将阻挡空气从外界进入同时消退涡流状态，使雨水平稳地沉没泄流进入排水管。

虹吸雨水斗原理
《虹吸雨水斗原理》
一、什么是虹吸雨水斗原理
虹吸雨水斗原理是指物体表面上经过太阳辐射、冷却或温度变化，其表面的气体和蒸发的水分子会形成一种虹吸作用，这种虹吸作用会带动周围空气中的水滴吸附到物体表面上，使物体具有一种保持湿润的作用。

二、虹吸雨水斗原理的原理
虹吸雨水斗的原理主要是热量和温度差异的作用，即物体表面的温度大于空气温度，而且物体表面的湿度也大于空气湿度，当这种温差和湿度差发生时，空气中的水汽就会被物体表面吸引，而且当物体表面本身温度降低时，物体表面上的水分就会被物体表面吸引，这样就形成了虹吸雨水斗原理。

三、虹吸雨水斗原理的应用
虹吸雨水斗原理在实践中的应用比较多，比如有的空调吸收器上有一个虹吸面板，这个虹吸面板采用的就是虹吸雨水斗原理，当空气中有水汽的时候，它就会将水汽吸附到空调内部，这样就可以在空调中维持舒适的湿度。

另外，虹吸雨水斗原理也可以用来制作一些实验室用的小型湿度控制器，它可以将实验室空气中的水汽吸附到由特殊材料制成的特殊外壳上面，这样就可以将实验室空气中的湿度控制在特定范围内。

- 1 -。

屋面虹吸雨水管原理哎呀，说起屋面虹吸雨水管原理，这可真是个挺有意思的话题。

你知道吗，我小时候就对这玩意儿特别好奇，每次下雨天，看着雨水顺着屋檐流下来，我就想，这水是怎么被吸走的呢？后来长大了，学了点物理知识，才明白了其中的奥秘。

首先，咱们得聊聊虹吸现象。

虹吸，听起来是不是有点神秘？其实它的原理挺简单的。

虹吸现象就是利用大气压强和液体压强差来实现液体的流动。

想象一下，你有一个U型管，里面装满了水，然后你把U型管的一端抬高，另一端放低，这时候，水就会从高处流向低处，直到两边的水达到平衡。

这就是虹吸现象的基本原理。

现在，咱们把这原理应用到屋面虹吸雨水管上。

想象一下，你家的屋顶上装了一个雨水收集系统，这个系统里就有一个虹吸管。

当雨水开始下落，它会先填满这个虹吸管的上部。

这时候，虹吸管的上部和下部形成了一个封闭的空间，雨水进不去也出不来。

然后，关键的一步来了。

当雨水继续下落，虹吸管的上部被填满后，雨水就会开始流入虹吸管的下部。

这时候，虹吸管的上部和下部形成了一个连通的空间，雨水就可以自由流动了。

由于虹吸管的上部比下部高，雨水就会因为重力的作用，从上部流向下部，这就是虹吸现象。

但是，这还没完。

当雨水开始流动后，虹吸管的上部就会形成负压，也就是比大气压低的压力。

这个负压会吸引更多的雨水进入虹吸管，形成一个持续的流动。

这就是虹吸雨水管能够持续排水的原因。

我记得有一次，我家的屋顶漏水了，我就爬上去检查。

我发现，雨水管的虹吸效果特别好，雨水几乎是以一种“吸”的方式被快速带走的。

那时候，我就觉得，这虹吸原理真是太神奇了。

总的来说，屋面虹吸雨水管的原理就是利用虹吸现象，通过大气压强和液体压强差，实现雨水的快速流动和排放。

这不仅能有效防止屋顶积水，还能减少雨水对建筑物的侵蚀。

下次下雨的时候，你可以仔细观察一下，看看雨水是如何被虹吸管“吸”走的，这绝对是一个既实用又有趣的现象。

虹吸雨水管工作原理最近在研究虹吸雨水管的原理，发现了一些有趣的东西，今天来和大家聊聊。

你们有没有发现，咱们生活中有一些现象看着普通，其实蕴含着大道理呢？就像我们用一根吸管喝水，当我们把吸管里的空气吸出来，水就顺着吸管跑到我们嘴里了。

这其实就有点像虹吸雨水管工作的一个基础原理呢。

虹吸雨水管呢，其实是利用了液位差产生的压力来工作的。

简单来说，就是在有高度差的两个地方，一端的水位高，一端的水位低。

高水位那里就有较大的压力，水就想往压力小的低水位那边去。

打个比方吧，这就像山上的水总是想往山下流一样，因为山下的压力小。

虹吸现象还有个特点，就是它一旦开始，只要这个高度差还在，这个流动就会持续下去。

虹吸雨水管就是利用这个原理，把屋顶上的雨水快速排出去。

比如说在一些大型的建筑，像那种大型商场或者高层住宅的屋顶上有很多雨水，如果靠普通的重力排水，又慢又容易积水。

可是虹吸雨水管就不同了，水能够快速形成强力的水流排走。

有意思的是，虹吸雨水管在工作的时候，管子里会形成一个负压状态。

这就好比是在一个封闭的小空间里，突然把一部分空气抽走了，里面就会形成一种吸力似的感觉。

不过老实说，我一开始也不明白这个负压到底是怎么个情况。

后来查了资料才知道，这个负压是虹吸现象能够持续产生强大吸力，快速排水的一个重要因素。

在实际应用的时候啊，虹吸雨水管的安装就有很多注意事项了。

比如说管道的密封性一定要好，要是有漏气的地方，这个虹吸现象可就没办法很好地形成了。

这就像我们用吸管喝水，要是吸管破了个口子，就很难把水吸上来了一样。

说到这里，你可能会问，那虹吸雨水管是不是在所有情况下都可以用呢？当然不是啦，它也是有适用范围的。

像如果水源和排水口的高度差不够，那虹吸现象就很难产生比较大的效果。

这又像我们想让水从一个比较小的高处流向更低的地方，要是这个高度差不够，水就流得很慢，虹吸雨水管也是这个道理。

从虹吸雨水管的原理学习中，我还有个延伸思考。

我就在想，这种利用压力差和液位差的原理，是不是在其他地方也能有新的应用呢？我觉得这是个值得讨论的问题，也希望大家能一起来思考思考。
