锂电池保护板其正常工作过程为:当电池电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。

此时DW01的第1脚、第3脚电压将分别加到8205A的第5 4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电池的负极与保护板的P-端相当于直接连通，保护板有电压输出。

锂电池保护板的电路图与工作原理：锂电池保护板原理:锂电池保护板根据使用IC,电压等的不同而电路及参数有所不同。

锂电池保护板其正常工作...锂电池保护电路板生产过程中CC offset是什么意思?具体有什么作用!：保护板是有计算电芯容量的芯片吧? CC offset 估计是恒流补尝.(也就是在生产过程中通过负载放...求锂电池保护板原理图：照这个做吧!成熟的电路!改变R61可以改变充电电流的大小!有啥不懂进群讨论!105888932为什么有的锂电保护板需要激活?什么原理：所有的锂电池保护板在保护后都需要激活。

激活的方法很简单,在专用充电器上充电1-2分钟就可以了。

锂电池...18650 单节电池充放电保护电路原理图啊：工作原理:将充电器与手机、插座连接后,电压通过电阻调整,以一较小值进入电压比较器,输出一个额定值,是...如何制作18650锂电池保护板,要完整的原理图、pcb板图,：锂电保护板,多节,18650,原理图,PCB板,单片机程序,应有尽有!电池保护电路板都是什么够成的?上面好多小件：因为Li+电池过充或过放可能会导致爆炸并造成人员伤害,所以使用这类电池时,安全是主要关心的问题。

8205A和DW01电池保护板工作原理2013-06-08锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,常用的保护IC有8261,DW01+,CS213,GEM5018等，其中精工的8261系列精度更好，当然价钱也更贵。

后面几种都是台湾出的，国内次级市场基本都用DW01+和CS213了，下面以DW01+ 配MOS管8205A （8pin）进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。

此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的放电回路被切断，电芯将停止放电。

保护板处于过放电状态并一直保持。

等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。

3.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。

锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS 管8205A 进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V 至4.3V 之间时，DW01 的第1 脚、第3 脚均输出高电平(等于供电电压)，第二脚电压为0V。

此时DW01 的第1 脚、第3 脚电压将分别加到8205A 的第5、4 脚，8205A 内的两个电子开关因其G 极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时, 电芯的电压将慢慢降低, 同时DW01 内部将通过R1 电阻实时监测电芯电压,当电芯电压下降到约 2.3V 时DW01 将认为电芯电压已处于过放电电压状态，便即将断开第1 脚的输出电压，使第1 脚电压变为0V，8205A 内的开关管因第5 脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的放电回路被切断，电芯将住手放电。

保护板处于过放电状态并向来保持。

等到保护板的P 与P- 间接上充电电压后，DW01 经B-检测到充电电压后便立即住手过放电状态，重新在第1 脚输出高电压，使8205A 内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。

4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加, 电芯的电压将越来越高，当电芯电压升高到4.4V 时,DW01 将认为电芯电压已处于过充电电压状态，便即将断开第3 脚的输出电压，使第3 脚电压变为0V，8205A 内的开关管因第4 脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的充电回路被切断，电芯将住手充电。

保护板处于过充电状态并一直保持。

等到保护板的P 与P- 间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电, 当电芯的电压被放到低于4.3V 时,DW01 住手过充电保护状态重新在第3 脚输出高电压，使8205A 内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示，在保护板对外放电的过程中，8205A 内的两个电子开关并不彻底等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A 的导通内阻，每一个开关的导通内阻约为30m\U 03a9 共约为60m\U 03a9，加在G 极上的电压实际上是直接控制每一个开关管的导通电阻的大小当G 极电压大于1V 时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G 极电压小于0.7V 以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。

S8261和DW01-8205A主流锂电池保护板原理图说明锂电池保护板的主要参数锂电池保护板主要由保护IC和MOS管构成（1）保护IC主要参数1)?封装2)?过充电压3)?过充释放电压4)?过放电压5)?过放释放电压6)?耐压(2) MOSFET主要参数1) N沟、P沟2)?内阻3)?封装（TSSOP8 <简称薄片>?、SOP8<简称厚片>、SOT23-6等）4)?耐电流5)?耐电压6)?内部是否连通锂电池保护板的工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,保护板有两个核心部件：一块保护IC，它是由精确的比较器来获得可靠的保护参数；另外是MOSFET串在主充放电回路中担当高速开关，执行保护动作。

下面以DW01?配MOS管8205A进行讲解: 激活保护板的方法：当保护板P+、P-没有输出处于保护状态，可以短路B-、P-来激活保护板，这时，Dout、Cout均会处于低电平（保护IC此两端口是高电平保护，低电平常态）状态打开两个MOS开关。

1.锂电池保护板其正常工作过程为:当电芯电压在至之间时，DW01?的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。

此时DW01?的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01?的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01?内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约时DW01?将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的放电回路被切断，电芯将停止放电。

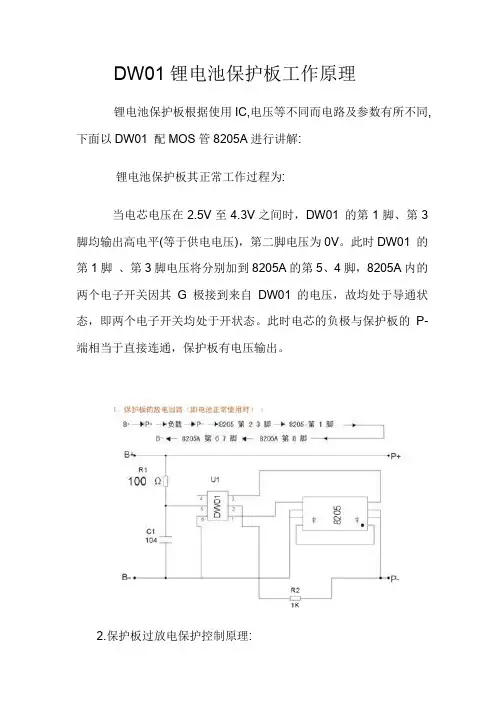

DW01锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。

此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的放电回路被切断，电芯将停止放电。

保护板处于过放电状态并一直保持。

等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。

4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的充电回路被切断，电芯将停止充电。

保护板处于过充电状态并一直保持。

等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于 4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示，在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G极电压小于0.7V以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。

S和D W A主流锂电池保护板原理图说明公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]S8261和DW01-8205A主流锂电池保护板原理图说明锂电池保护板的主要参数锂电池保护板主要由保护IC和MOS管构成（1）保护IC主要参数1)封装2)过充电压3)过充释放电压4)过放电压5)过放释放电压6)耐压(2) MOSFET主要参数1) N沟、P沟2)内阻3)封装（TSSOP8 <简称薄片>、SOP8<简称厚片>、SOT23-6等）4)耐电流5)耐电压6)内部是否连通锂电池保护板的工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,保护板有两个核心部件：一块保护IC，它是由精确的比较器来获得可靠的保护参数；另外是MOSFET串在主充放电回路中担当高速开关，执行保护动作。

下面以DW01配MOS管8205A进行讲解:激活保护板的方法：当保护板P+、P-没有输出处于保护状态，可以短路B-、P-来激活保护板，这时，Dout、Cout均会处于低电平（保护IC此两端口是高电平保护，低电平常态）状态打开两个MOS开关。

1.锂电池保护板其正常工作过程为:当电芯电压在至之间时，DW01的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。

此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约时DW01将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

S8261和DW01锂电池保护板的主要参数锂电池保护板主要由保护IC和MOS管构成（1）保护IC主要参数1) 封装2) 过充电压3) 过充释放电压4) 过放电压5) 过放释放电压6) 耐压(2) MOSFET主要参数1) N沟、P沟2) 内阻3) 封装（TSSOP8 &lt;简称薄片&gt; 、SOP8&lt;简称厚片&gt;、SOT23-6等）4) 耐电流5) 耐电压6) 内部是否连通锂电池保护板的工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,保护板有两个核心部件：一块保护IC，它是由精确的比较器来获得可靠的保护参数；另外是MOSFET 串在主充放电回路中担当高速开关，执行保护动作。

下面以DW01 配MOS管8205A进行讲解: 激活保护板的方法：当保护板P+、P-没有输出处于保护状态，可以短路B-、P-来激活保护板，这时，Dout、Cout均会处于低电平（保护IC此两端口是高电平保护，低电平常态）状态打开两个MOS 开关。

1.锂电池保护板其正常工作过程为: 当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。

此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A 内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理: 当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

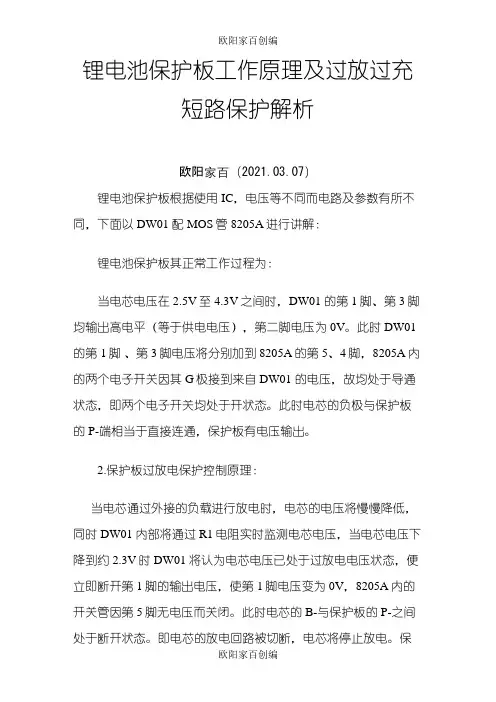

锂电池保护板工作原理及过放过充短路保护解析欧阳家百（2021.03.07）锂电池保护板根据使用IC，电压等不同而电路及参数有所不同，下面以DW01 配MOS管8205A进行讲解：锂电池保护板其正常工作过程为：当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。

此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理：当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时DW01 内部将通过R1电阻实时监测电芯电压，当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的放电回路被切断，电芯将停止放电。

保护板处于过放电状态并一直保持。

等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。

4.保护板过充电保护控制原理：当电池通过充电器正常充电时，随着充电时间的增加，电芯的电压将越来越高，当电芯电压升高到4.4V时，DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的充电回路被切断，电芯将停止充电。

保护板处于过充电状态并一直保持。

等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭，但其内部的二极管正方向与放电回路的方向相同，故放电回路可以进行放电，当电芯的电压被放到低于4.3V 时，DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电。

S-8261ABLMD-G3LT2x
4.275 V 0.20 V
2.30 V
S-8261ABMMD-G3MT2x 4.280 V 0.20 V 2.80 V
S-8261ABNMD-G3NT2x 4.300 V 0.20 V 2.30 V
S-8261ABPMD-G3PT2x 4.200 V 0.10 V 2.80 V
4
精工电子有限公司
Rev.5.3_00
1节电池用电池保护IC S-8261系列
表1 (2 / 2)
过充电 过充电 过放电
产品名
检测电压 滞后电压 检测电压
[VCU]
[VHC]
[VDL]
S-8261ACMMD-G4MT2x 4.325 V 0.20 V 3.00 V
S-8261ACNMD-G4NT2x 4.215 V 0.10 V
S-8261ABZMD-G3ZT2x 4.325 V 0.25 V 2.50 V
S-8261ACAMD-G4AT2x 4.280 V 0.20 V 2.30 V
S-8261ACBMD-G4BT2x 4.250 V 0.20 V 2.60 V
S-8261ACDMD-G4DT2x 4.350 V 0.25 V 2.30 V
精度±20%
(4) 内置三段过电流检测电路(过电流 1、过电流 2、负载短路)
(5) 可以选择“允许”/“禁止”向 0 V 电池充电的功能
(6) 可以选择休眠功能的“有”/“无”
(7) 可充电器检测功能、异常充电电流检测功能
· 根据检测VM端子的负电压(典型值−0.7 V)而解除过放电滞后(充电器检测功能)。
向0 V电池的 充电功能
允许 允许 禁止 禁止 禁止 允许 禁止 禁止 允许 禁止 允许 允许 允许 禁止 允许 允许 允许 禁止 允许 禁止 禁止 允许 允许 禁止 禁止 禁止 允许 允许 禁止 禁止 禁止 允许 允许 允许 允许 允许 允许 允许

DW01锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。

此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的放电回路被切断，电芯将停止放电。

保护板处于过放电状态并一直保持。

等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。

4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的充电回路被切断，电芯将停止充电。

保护板处于过充电状态并一直保持。

等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于 4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示，在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G极电压小于0.7V以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。

锂电池保护板工作原理及过放过充短路保护解析锂电池保护板根据使用IC，电压等不同而电路及参数有所不同，下面以DW01 配MOS 管8205A进行讲解：锂电池保护板其正常工作过程为：当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。

此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理：当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时DW01 内部将通过R1电阻实时监测电芯电压，当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的放电回路被切断，电芯将停止放电。

保护板处于过放电状态并一直保持。

等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。

4.保护板过充电保护控制原理：当电池通过充电器正常充电时，随着充电时间的增加，电芯的电压将越来越高，当电芯电压升高到4.4V时，DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的充电回路被切断，电芯将停止充电。

保护板处于过充电状态并一直保持。

等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭，但其内部的二极管正方向与放电回路的方向相同，故放电回路可以进行放电，当电芯的电压被放到低于4.3V时，DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电。

■ 用途
·锂离子可充电电池组 ·锂聚合物可充电电池组
■ 封装
封装名
SOT-23-6
封装图面 MP006-A
图面号码 卷带图面
MP006-A
带卷图面 MP006-A
精工电子有限公司
1
1节电池用电池保护IC S-8261系列
■ 框图
DP
控制输出电路
DO
向 0 V 电池充电可能 或充电禁止电路
分频器 控制逻辑
休眠 功能
有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 有 无 有 有 有 有 无 有 有 有 有
4
精工电子有限公司
Rev.4.6_00
1节电池用电池保护IC S-8261系列
表2
延迟时间的 组合
（1）
过充电检测 延迟时间
[tCU] 1.2 s
■ 产品型号的构成
1. 产品名
S-8261A
xx
MD - xxx
*1. 请参阅卷带图。 *2. 请参阅产品名目录。
1节电池用电池保护IC S-8261系列
T2 G 卷带规格中的IC置向*1 T2 : SOT-23-6 产品简称*2
封装简称 MD : SOT-23-6
序列号 按AA ~ ZZ顺序设定
精工电子有限公司
5
1节电池用电池保护IC S-8261系列 ■ 引脚排列图
SOT-23-6 Top view 65 4
1 23 图2
引脚号
1 2 3 4 5 6
Rev.4.6_00
符号 DO VM CO DP VDD VSS
表4
描述 放电控制用FET门极连接端子(CMOS输出) VM ~ VSS间的电压检测端子(过电流检测端子) 充电控制用FET门极连接端子(CMOS输出) 延迟时间测定用测试端子 正电源输入端子 负电源输入端子

DW01锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。

此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的放电回路被切断，电芯将停止放电。

保护板处于过放电状态并一直保持。

等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。

4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的充电回路被切断，电芯将停止充电。

保护板处于过充电状态并一直保持。

等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于 4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示，在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G极电压小于0.7V以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。

1. Product Name S−8261A xx xx − xxx − xx IC direction in tape specifications*1 T2: SOT-23-6 TF: 6-Pin SNB(B) Product name (abbreviation)*2 Package name (abbreviation) MD: SOT-23-6 BD: 6-Pin SNB(B)
Applications
• Lithium-ion rechargeable battery packs • Lithium polymer rechargeable battery packs
Seiko Instruments Inc.
1
BATTERY PROTECTION IC FOR SINGLE-CELL PACK S-8261 Series Packages
Rev.1.9_00
Serial code Assigned from AA to ZZ in alphabetical order *1. Refer to the taping specifications. *2. Refer to the Product Name List.
4
Seiko Instruments Inc.
+ − Overcharge detection comparator
Charger detection circuit CO + − Overcurrent 1 detection comparator RVMD + − Overcurrent 2 detection comparator + Load short-circuiting detection comparator − RVMS VM

D W01、8205A锂电池保护板工作原理及过放过充短路保护解析锂电池保护板工作原理及过放过充短路保护解析锂电池保护板根据使用IC，电压等不同而电路及参数有所不同，下面以DW01 配MOS管8205A进行讲解：锂电池保护板其正常工作过程为：当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。

此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理：当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时DW01 内部将通过R1电阻实时监测电芯电压，当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的放电回路被切断，电芯将停止放电。

保护板处于过放电状态并一直保持。

等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。

4.保护板过充电保护控制原理：当电池通过充电器正常充电时，随着充电时间的增加，电芯的电压将越来越高，当电芯电压升高到4.4V时，DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的充电回路被切断，电芯将停止充电。

保护板处于过充电状态并一直保持。

等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭，但其内部的二极管正方向与放电回路的方向相同，故放电回路可以进行放电，当电芯的电压被放到低于4.3V时，DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电。

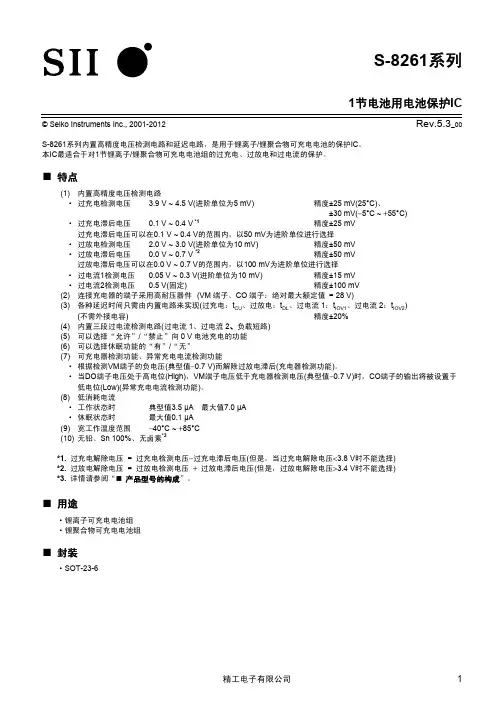

S-8261系列1节电池用电池保护IC © Seiko Instruments Inc., 2001-2010Rev.5.0_00 S-8261系列内置高精度电压检测电路和延迟电路，是用于锂离子/锂聚合物可充电电池的保护IC。
