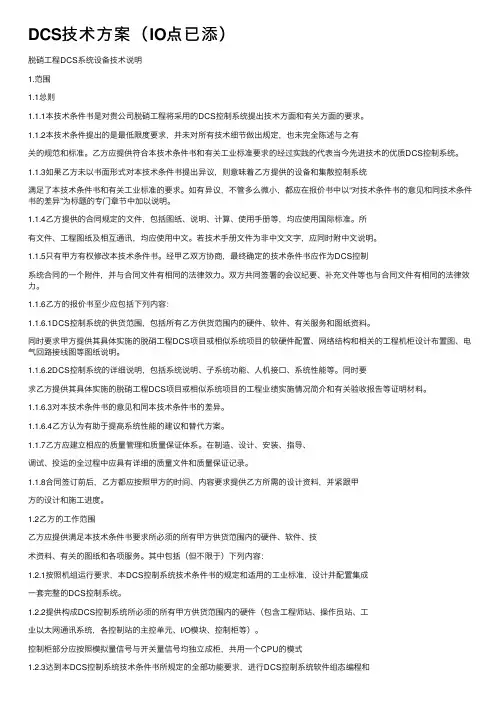

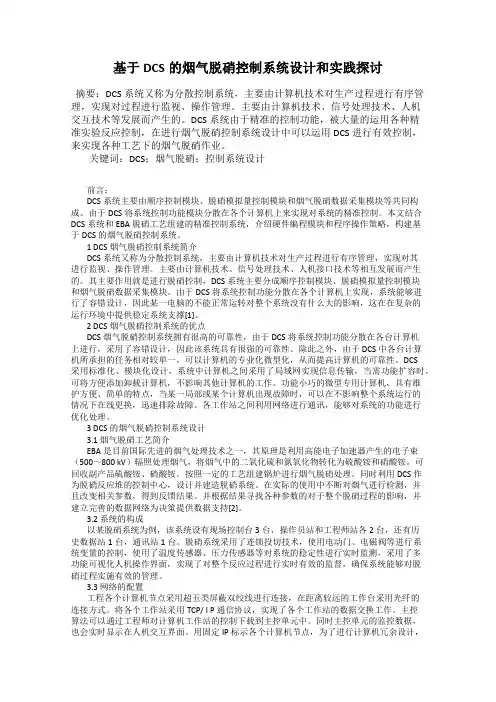

脱硝工程DCS控制系统设计说明

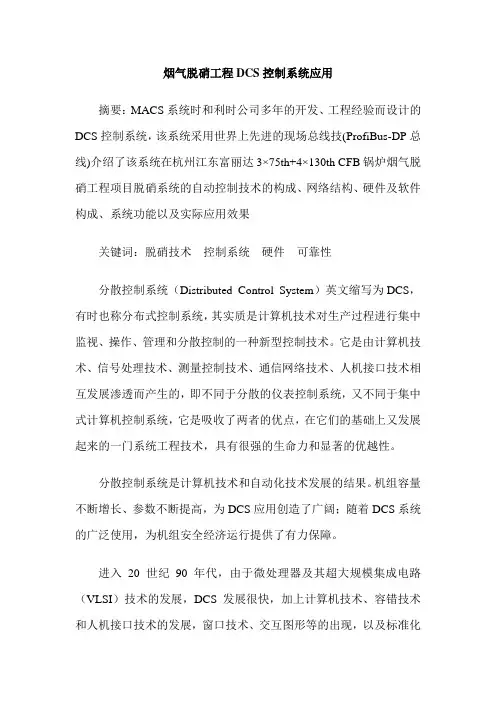

烟气脱硝工程DCS控制系统应用摘要：MACS系统时和利时公司多年的开发、工程经验而设计的DCS控制系统，该系统采用世界上先进的现场总线技(ProfiBus-DP总线)介绍了该系统在杭州江东富丽达3×75th+4×130th CFB锅炉烟气脱硝工程项目脱硝系统的自动控制技术的构成、网络结构、硬件及软件构成、系统功能以及实际应用效果关键词：脱硝技术控制系统硬件可靠性分散控制系统（Distributed Control System）英文缩写为DCS，有时也称分布式控制系统，其实质是计算机技术对生产过程进行集中监视、操作、管理和分散控制的一种新型控制技术。

它是由计算机技术、信号处理技术、测量控制技术、通信网络技术、人机接口技术相互发展渗透而产生的，即不同于分散的仪表控制系统，又不同于集中式计算机控制系统，它是吸收了两者的优点，在它们的基础上又发展起来的一门系统工程技术，具有很强的生命力和显著的优越性。

分散控制系统是计算机技术和自动化技术发展的结果。

机组容量不断增长、参数不断提高，为DCS应用创造了广阔；随着DCS系统的广泛使用，为机组安全经济运行提供了有力保障。

进入20世纪90年代，由于微处理器及其超大规模集成电路（VLSI）技术的发展，DCS发展很快，加上计算机技术、容错技术和人机接口技术的发展，窗口技术、交互图形等的出现，以及标准化的数据通信链路、通信网络技术的发展和人工智能、知识工程方法的发展及信息管理系统的发展，特别是开放式结构和集成技术的发展深刻地影响着90年代以后的DCS的发展。

90年代以后DCS向综合化、开放化发展，即90年代生产过程自动化要求各种装置（计算机、DCS、单回路调节器、PLC等）之间的通信能力加强，以方便地构成大系统；并且在大型DCS进一步完善和提高的同时，发展小型DCS，也就是说随着PLC计算机与DCS和其他控制回路之间接口的迅速发展，将连续控制回路、逻辑功能和批量控制功能汇入在统一的高性能系统中，从而将PLC与DCS融合在一起，满足了协调的需要，同时也为了适应离散类和批量工业自动化的要求。

大兴新城康庄5×70MW、观音寺5×64MW供热机组烟气脱硝环保工程PLC控制系统设计说明同方环境股份有限公司2009-12—28目录1 系统概述2 系统硬件配置2.1 系统配置2。

2 系统设备清单3 系统工艺控制逻辑3。

1 尿素溶解系统3。

2 尿素溶液输送及循环系统3.3 反应器系统3。

4稀释风机及电加热器系统3。

5尿素溶液热解系统3.6 反应器系统4 系统画面1 系统概述本脱硝DCS控制系统是大兴新城康庄5×70MW、观音寺5×64MW供热机组烟气脱硝环保工程采用的2套PLC控制系统，两套PLC完全一样.每套脱硝系统由1套尿素溶解系统和5套尿素热解系统以及5套SCR反应器系统组成。

2 系统硬件配置2.1 系统硬件配置Ethernet其它管理网络或控制网络1#操作员站21#操作员站兼工程师站EtherntPLC3台打印机现场设备现场设备系统工艺控制逻辑设计的依据主要是脱硝工艺控制要求,并且按照电厂实际情况进行适当调整。

下面主要介绍本脱硝DCS系统控制逻辑的具体内容以及内部逻辑关系，系统外部接口信号详见I/O信号清册。

除了与本系统各设备之间的I/O信号连接,脱硝DCS控制系统还与电厂其它系统存在一些交互信号。

取自脱硝系统外部的信号有：锅炉燃煤量或锅炉负荷或锅炉总风量(用于换算烟道烟气流量）、MFT等等.本脱硝DCS控制系统主要完成的计算和控制有：氨/尿素需求量计算、尿素溶液喷射装置调节控制、热解室温度控制、稀释风机及电加热器控制、声波吹灰器等相关辅助设备控制。

由于脱硝系统的设备启停过程需要按照一定的工艺顺序进行，DCS系统设计了一套热解系统顺控程序、声波吹灰顺控程序等,以简化操作过程。

此外,DCS系统设计了稀释风机及电加热器和溶液喷射装置的跳闸首出逻辑等辅助逻辑。

下面具体说明脱硝系统各部分的工艺控制逻辑.3。

1 尿素溶液制备储罐进口阀00HSJ10 AA102保持关闭，回流阀00HSJ10 AA103保持关闭;打开进水阀00HSJ01 AA101，向尿素溶解罐中注水，当液位计00HSJ10 CL001显示液位为2。

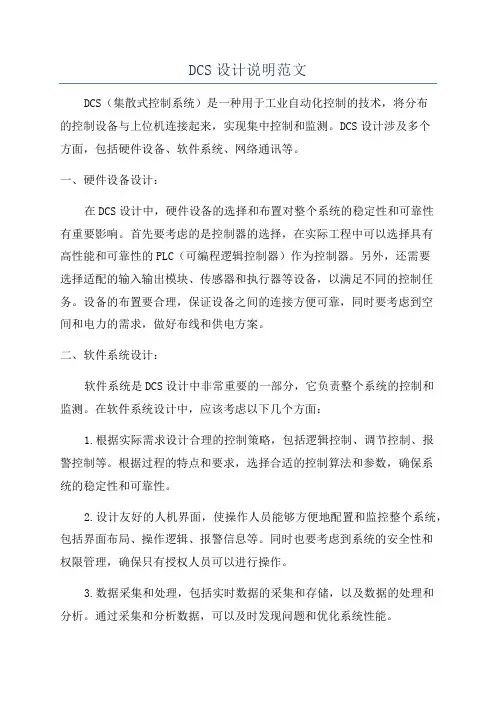

DCS设计说明范文DCS（集散式控制系统）是一种用于工业自动化控制的技术，将分布的控制设备与上位机连接起来，实现集中控制和监测。

DCS设计涉及多个方面，包括硬件设备、软件系统、网络通讯等。

一、硬件设备设计：在DCS设计中，硬件设备的选择和布置对整个系统的稳定性和可靠性有重要影响。

首先要考虑的是控制器的选择，在实际工程中可以选择具有高性能和可靠性的PLC（可编程逻辑控制器）作为控制器。

另外，还需要选择适配的输入输出模块、传感器和执行器等设备，以满足不同的控制任务。

设备的布置要合理，保证设备之间的连接方便可靠，同时要考虑到空间和电力的需求，做好布线和供电方案。

二、软件系统设计：软件系统是DCS设计中非常重要的一部分，它负责整个系统的控制和监测。

在软件系统设计中，应该考虑以下几个方面：1.根据实际需求设计合理的控制策略，包括逻辑控制、调节控制、报警控制等。

根据过程的特点和要求，选择合适的控制算法和参数，确保系统的稳定性和可靠性。

2.设计友好的人机界面，使操作人员能够方便地配置和监控整个系统，包括界面布局、操作逻辑、报警信息等。

同时也要考虑到系统的安全性和权限管理，确保只有授权人员可以进行操作。

3.数据采集和处理，包括实时数据的采集和存储，以及数据的处理和分析。

通过采集和分析数据，可以及时发现问题和优化系统性能。

4.设计完善的故障诊断和排除功能，在出现故障时，能够快速定位问题并采取相应的措施进行修复。

5.考虑系统的可扩展性和可维护性，在系统需要升级或扩展时，能够方便地进行改造和维护。

三、网络通信设计：DCS系统中，各个控制设备之间通过网络进行通信，传输控制命令和采集的数据。

因此，网络通信的设计也是DCS设计的重要内容。

以下是一些需要考虑的设计要点：1.网络拓扑结构的选择，根据实际情况选择合适的网络结构，如总线型、环形、星形等，确保网络的可靠性和稳定性。

2. 网络协议的选择，合理选择通信协议，如Modbus、OPC等，以满足实际需求。

基本设计热控部分说明书2014年03月目录1. 概述 (3)2. 控制方式 (3)4.1 仪表选型 (4)4.2 现场仪表 (4)4.2.1 压力仪表 (4)4.2.2 温度仪表 (5)4.2.3 流量仪表 (5)4.2.4 液位仪表 (5)4.2.5 调节阀及开关阀 (5)4.3 控制系统 (6)4.4 电视监控系统 (6)5.气源和电源 (6)5.1 气源 (6)5.2 电源 (6)1. 概述采用选择性催化还原法(SCR)脱硝装置，每台锅炉设一个SCR反应器，SCR 反应器布置在省煤器与空预器之间的高含尘区域；不设置脱硝旁路系统；脱硝剂选用液氨，三台锅炉公用一套氨供应系统；催化剂采用2+1布置形式，两层运行一层预留。

热工控制对象为3台炉脱硝系统、液氨系统。

2. 控制方式本工程脱硝采用DCS 控制，脱硝DCS 按脱硫系统分为两套脱硝及公用系统三部分，分别接入＃1 套、#2 套脱硫DCS 中；脱硝不设操作员站及工程师站，利用脱硫的DCS操作员站和工程师站；正常运行时在脱硫操作员站完成对脱硝及公用系统的监控。

脱硝DCS电源和电源柜电源均来自脱硫系统。

脱硝系统作为FGD-DCS系统的一个控制站，脱硝剂存储、制备、供应系统则作为FGD-DCS系统的一个远程I/O站纳入到FGD-DCS系统进行控制；脱硝的DCS 采用与脱硫DCS相同产品；运行人员直接通过控制室中脱硫脱硝操作员站完成对脱硝系统参数和设备的监控；脱硝系统的控制硬件、软件应和FGD-DCS系统的软、硬件保持一致。

1）氨区公用系统DCS控制柜安装在脱硫电子设备间。

2）脱硝DCS控制机柜放置于脱硫电子设备间。

3）新增声波、蒸汽吹灰器采用DCS控制。

4）考虑到脱硝液氨储存及供应系统区域为易爆有毒化学危险品区域，为降低运行人员生产的安全风险和实现无人值班，同时也加强危险品的严格管理，在就地公用制氨区域增加4个摄像头（氨贮罐区2台、氨蒸发器区1台、氨卸载区1台（变焦）），通过光纤（铠装）接入脱硫工业电视监视系统，在脱硫控室进行监控。

徐矿集团新疆阿克苏热电有限公司2×200MW机组烟气脱硝及锅炉低氮燃烧器改造工程设计文件DCS控制说明目录1．DCS控制说明 (1)1.0 名词缩写 (1)1.1 脱硝系统概述 (1)1.2 功能说明 (1)1.2.1 液氨卸载系统 (1)1.2.2 氨气制备系统 (3)1.2.3废水排放系统 (7)1.2.4消防和冷却系统 (8)1.2.5 SCR反应器A/B吹灰系统 (9)1.2.6 SCR反应器A/B喷氨系统 (13)1．DCS控制说明1.0 名词缩写FG 功能组SFG 子功能组SC 子控制组DCM 驱动级模块CM 控制模块R on 运行条件就绪或开条件就绪R off 停止条件就绪或关条件就绪M on 手动运行或手动开M off 手动停止或手动关A on 自动运行或自动开A off 自动停止或自动关P on 保护运行或保护开P off 保护停止或保护关1.1 脱硝系统概述脱硝系统由液氨卸载系统、氨气制备系统、喷氨系统、吹灰系统、废水排放系统、消防和冷却系统组成。

液氨卸载系统由人工在就地操作完成，控制室仅根据就地电话提示开关进出口阀门和监视压缩机运行状态。

废水排放系统、消防和冷却系统由本系统设备联锁启停。

1.2 功能说明1.2.1液氨卸载系统液氨的供应由液氨槽车运送，液氨槽车到达装卸站，用鹤管连接到槽车的气相和液相出口，准备工作完成后，开启卸氨压缩机，使液氨在压差作用下进入储氨罐内，卸氨压缩机进口压力为液氨储罐中液氨的饱和蒸汽压（不大于1.6MPa G，可设），出口压力不大于2.1MPa G（可设）。

1.2.1.1 液氨卸载系统的操作1.2.1.1.1 P&ID图P&ID图号：YX-AKS-S-J-0201-03，YX-AKS-S-J-0201-041.2.1.1.2 可控设备J0HSJ31 AN001 #1卸氨压缩机J0HSJ32 AN001 #2卸氨压缩机J0HSJ21 AA001 #1液氨储罐进料开关阀J0HSJ21 AA002 #1液氨储罐到卸氨压缩机开关阀J0HSJ22 AA001 #2液氨储罐进料开关阀J0HSJ22 AA002 #2液氨储罐到卸氨压缩机开关阀1.2.1.1.3 液氨卸载系统的功能液氨卸载系统的功能是根据#1/#2液氨储罐的工艺情况把液氨槽车中的液氨通过就地启动#1/#2卸氨压缩机，在压差作用下送入#1/#2液氨储罐中进行储存。
