第六章自动控制原理自动控制系统的校正自动控制原理是指通过一系列的传感器、执行器和控制器等装置，对待控制对象进行检测、判断和调节，以实现对系统的自动调控和校正。
在自动控制系统中，校正是一个重要的环节，对于确保系统的稳定性、准确性和可靠性具有至关重要的作用。
接下来，本文将简要介绍自动控制系统的校正方法和重要性。
首先，自动控制系统的校正主要包括以下几个方面：1.传感器校正：传感器作为自动控制系统中的重要组成部分，负责将物理量转化为电信号进而进行处理。
传感器的准确性直接影响着系统的测量和控制效果，因此需要对传感器的灵敏度、精度和线性度等进行校正，以提高系统的测量准确性。
2.执行器校正：执行器主要负责将控制信号转化为物理动作，控制系统的输出效果依赖于执行器的准确性和稳定性。
因此，需要对执行器的响应速度、灵敏度和动态补偿等进行校正，以确保系统的控制精度和稳定性。
3.控制器校正：控制器是自动控制系统的核心部分，负责对传感器数据进行处理和判断，并生成相应的控制信号。
对于不同类型的控制器，需要根据系统的需求和特点进行各种参数的校正和调整，以保证系统的控制效果。
4.系统校正：系统校正是指对整个自动控制系统进行整体的校准和调整。
由于控制系统中存在着多种参数和输入信号，这些参数和信号之间的相互作用会对系统的控制效果产生影响。
因此，需要对系统的整体参数进行校正，以确保系统的稳定性和性能达到预期的要求。
其次，自动控制系统的校正具有以下几个重要性：1.提高系统的准确性：通过对传感器、执行器和控制器进行校正，可以消除误差、降低噪声的影响，提高系统的测量和控制准确性。
这对于一些对测量和控制精度要求较高的系统而言尤为重要，如飞行器、自动化生产线等。
2.提高系统的稳定性：通过对控制器和系统参数的校正和调整，可以改善系统的阻尼特性和相应速度，增强系统的稳定性和快速响应能力。
这对于一些需要频繁变动的系统而言尤为重要，如电力系统、机械运动系统等。
第六章习题答案1．答：需要校正的控制系统可分为被控对象、控制器和检测环节三个部分。
各装置除其中放大器的增益可调外，其余的结构和参数是固定的。
在系统中引进一些附加装置来改变整个系统的特性，以满足给定的性能指标，这种为改善系统的静、动态性能而引入系统的装置，称为校正装置。
而校正装置的选择及其参数整定的过程，就称为自动控制系统的校正问题。
根据校正装置在系统中的安装位置，及其和系统不可变部分的连接方式的不同，通常可分成三种基本的校正方式：串联校正、反馈校正、复合校正。
2．答：串联校正是设计中最常使用的，通常需要安置在前向通道的前端，主要适用于参数变化敏感性较强的场合。
设计较简单，容易对信号进行各种必要的变换，但需注意负载效应的影响。
3．答：反馈校正的设计相对较为复杂。
显著的优点是可以抑制系统的参数波动及非线性因素对系统性能的影响。
另外，元件也往往较少。
4．答：通过增加一对相互靠得很近并且靠近坐标原点的开环零、极点，使系统的开环放大倍数提高，以改善系统稳态性能。
5．答：通过加入一个相位引前的校正装置，使之在穿越频率处相位引前，以增加系统的相位裕量，这样既能使开环增益足够大，又能提高系统的稳定性，以改善系统的动态特性。
6．解：（1）根据误差等稳态指标的要求，确定系统的开环增益K（2）画出伯德图，计算未校正系统GO （j ω )的相位裕量（3）由要求的相角裕度γ，计算所需的超前相角（4）计算校正网络系数（5）确定校正后系统的剪切频率202)2(4lim )(lim 00==+⋅==→→K s s K s s sG K s o s v )15.0(20)2(40)(++=ωωωωωj j j j j G o ＝︒=+︒=⇒=17)(1807.6c o c ωϕγω︒=︒+︒-︒=+-=385175000εγγϕ2.438sin 138sin 1sin 1sin 1=︒-︒+-+=＝m m ϕϕα2.62.4lg 10lg 10-=-=-=∆αm L 9===T m c αωω（6）确定超前网络的转角频率ω1、ω2（7）画出校正后的伯德图，验算相角稳定裕度(画图略)（8）验算其它性能指标（9）写出校正装置的传递函数（10）提出实现形式，并确定网络参数7. 解:（1）根据给定的稳定误差或误差系数,确定系统的开环增益（2）确定未校正系统的相角稳定裕量（3）选择新的ωc4.182.4941.42.49121=⨯=======αωαωαωωm m T T 1054.01227.014.18141.42.41]11[1)(++=⎪⎪⎪⎪⎭⎫ ⎝⎛++=++=s s s s Ts s G c αα1054.01227.0)15.0(20)()()(++⋅+==s s s s s G s G s G c s 11=C 227101227.0611=⨯==-C T R 7112.4227112=-=-=αR R 5)15.0)(1(lim )(lim 00==++==→→K s s s sK s sG K s o s v )15.0)(1(5)(++=s s s s G o ︒-=⇒=⇒=201.20)(γωωc L（4）计算校正网络系数（5）选择校正网络的交接频率（6）画出校正后伯德图,验算相角裕度是否满足要求（7） 验算其它性能指标（8）写出校正装置的传递函数（9）提出实现形式，并确定网络参数8. 解:（1）根据给定的稳态误差或误差系数，确定系统的开环增益（2）确定未校正系统的相位裕量和增益裕量︒=︒+︒=︒-+=521240)205(2γγ12225.05525.090180-=⇒︒=--︒-︒=s arctg arctg c c ωωγ1086.9lg 201lg 20lg 20lg 20)(22≈=⇒-+==∆βωβωc C K L 1.055.05122====c ωτω01.0101.0121====βωβτω1s 1001s 10s G c ++=)(12=C 10010110622=⨯==-C T R 900)1(21=-=αR R 375)13757.0237(lim )(lim 2200=+⨯+==→→s s s sK s sG K s s s v 375＝K )13757.0237(375)(22+⨯+=s s s s G s 25=c ω︒35＝γ（3）超前校正环节（4）滞后校正环节在ω处滞后校正引起的滞后足够小 校正后开环传递函数（5）确定校正装置参数025.022=αT 2512)3548(=+-=m ϕcm ωω=5.225sin 125sin 1sin 1sin 12＝＝︒-︒+-+=m m ϕϕα063.0255.222===m T ωα⎪⎭⎫ ⎝⎛++=⎪⎪⎪⎪⎭⎫ ⎝⎛++=1025.01063.05.21111)(22222s s s T s T s G c ααdB K L L a c s c s 5.29845.25lg 20lg 20)()(lg 2021=+-=+-=∆=αωω7.291=a ⎪⎭⎫ ⎝⎛++⎪⎭⎫ ⎝⎛++⋅+⨯+==1s 8551s 201s 02501s 06301s 37570237s s 375s G s G s G 22c s ....).()()()(（6）校验略 422=R 422=R 5653=R 204=R 11=C 102=C。
第六、七、八章 习题解答(参考)6-1 简述恒压频比控制方式.解答:根据变压器公式Sg 1s N m 444==s V E .f N k Φ,在忽略定子阻抗压降的前提下,电机的相电压与定子频率和磁通的乘积成正比.控制电压与定子频率之比例恒定不变,就可保证磁通不变.基速以下,保持磁通为额定值不变,可以充分地利用电机的最大转矩.而磁通过大,会使电机磁路饱和,励磁电流过大,铁损增大,铁心过热甚至烧毁电机.恒压频比控制包括三段:低频段:(0-5Hz)电压补偿.中频段(5-50Hz)恒压频比;基频以上(50-75)恒定电压控制.由于恒压频比控制方式依据的是电路的稳态方程,所以动态性能不理想.即给定信号如转速即定子频率必须由给定积分器施加.也就是转差频率不能太大,否则,电机会出现停转的现象.由于系统本身没有自动限制起制动电流的作用，因此，频定设定信号必须通过给定积分算法产生平缓升速或降速信号，升速和降速的积分时间可以根据负载需要由操作人员分别选择。
6-2 简述异步电动机下面四种不同的电压-频率协调控制时的机械特性并进行比较: 1 恒压恒频正弦波供电时异步电动机的机械特性;2 基频以下电压-频率协调控制时异步电动机的机械特性3 基频以上恒压变频时异步电动机的机械特性解 实际应用中,不仅要求调节转速,还要求调速系统具有优良的机械特性. 1 正弦波供电恒压恒频2'lr ls 2122'r s 'r 121s p e )()(3L L s R sR R s U n T +++⎪⎪⎭⎫ ⎝⎛=ωωω异步电动机的机械特性分为两段, 即在最大转差率时对应最大的转矩.S 很小时, s R s U n T ∝⎪⎪⎭⎫ ⎝⎛≈'r 121s p e 3ωω.大于最大转差率时,电机存在负阻性,易于产生不稳定.S 接近1时, s L L R s R U n T 1])([32'lrls 212s 'r 121s p e ∝++⎪⎪⎭⎫ ⎝⎛≈ωωωeT emax n n n n 0n 0n 0n而在小于最大转差率时,电机存在正阻性,机械特性如同直流电动机,易于稳定运行. 而最大转矩与电压成正比2 恒压频比基频以下时,机械特性同正弦波恒压恒频供电时的机械特性相似.机械特性曲线基本平行.但最大转矩随转差角频率的降低而减小,即低速时最大转矩减小.因此低频即低速时,电机带载能力减弱.初始起动转矩很小,须适当抬高电压,增大转矩.3 基频以上恒压变频时,将迫使磁通随频率上升而减弱.相当于直流电动机弱磁升速.能保持电磁功率基本不变,为恒功率控制.最大转矩与频率成反比,即随着转速的上升,最大转矩减小. 6-3 如何区别交-直-交变压变频器是电压源变频器还是电流源变频器?它们在性能上有什么差异?解答:电压源型变频器和电流源型变频器的区别在于缓冲单元.如果直流电源串入电抗器进入逆变器,则因电抗器具有维持动态电流不变的性质,称为电流源型.如果直流电源并联电容器进入逆变器,则电容器具有维持动态电压不变的性质,称电压源型.电源源型变频器只有在交流电压峰值才能电容充电,而在低于电容电压时,电流为零,会在电网上产生谐波,为抑制谐波,常在电网和变频器之间加一个进线电抗器.由于电容量很大,合闸时会产生很大的充电电流,因此,为限制充电电流,常采用限流电阻和延时开关组成的预充电电路对电容进行充电.二极管整流不能再生制动.制动时,整流桥和逆变器都处于整流状态,电机机进入发电状态,都向电容充电,会引起泵升电压,此时,可检测电压值,当其上升到一定值时,控制开通功率管接通制动电阻,就可旅行能耗制动.电流源型过去曾用得较多.但现已很少应用.大多采用电压源型.而电压源型PWM 控制逆变器时,由于电压变化率大,会影响电机绕组的绝缘甚至导致轴损坏.6-5 采用二极管不控整流器和功率开关器件脉宽调制(PWM)逆变器组成的交直交变频器有什么优点?电压源型变频器的优点:1）只有逆变单元可控，通过它同时调节电压和频率，结构简单。

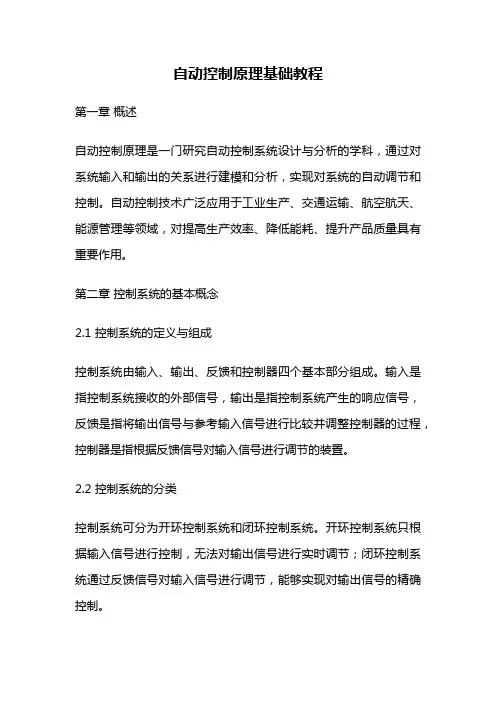

自动控制原理基础教程第一章概述自动控制原理是一门研究自动控制系统设计与分析的学科，通过对系统输入和输出的关系进行建模和分析，实现对系统的自动调节和控制。
自动控制技术广泛应用于工业生产、交通运输、航空航天、能源管理等领域，对提高生产效率、降低能耗、提升产品质量具有重要作用。
第二章控制系统的基本概念2.1 控制系统的定义与组成控制系统由输入、输出、反馈和控制器四个基本部分组成。
输入是指控制系统接收的外部信号，输出是指控制系统产生的响应信号，反馈是指将输出信号与参考输入信号进行比较并调整控制器的过程，控制器是指根据反馈信号对输入信号进行调节的装置。
2.2 控制系统的分类控制系统可分为开环控制系统和闭环控制系统。
开环控制系统只根据输入信号进行控制，无法对输出信号进行实时调节；闭环控制系统通过反馈信号对输入信号进行调节，能够实现对输出信号的精确控制。
第三章系统建模与传递函数3.1 系统建模的基本原理系统建模是指将实际的物理系统抽象成数学模型的过程。
常用的建模方法有物理建模法、数学建模法和实验建模法。
物理建模法通过对系统的物理特性进行建模，数学建模法通过方程描述系统的动态特性，实验建模法通过实验数据拟合得到系统的数学模型。
3.2 传递函数的概念与应用传递函数是描述系统输入与输出关系的函数，可以用来分析系统的稳定性、响应速度等性能指标。
通过对传递函数进行分析，可以确定系统的频率响应、阶跃响应和脉冲响应等。
第四章控制器设计与分析4.1 控制器的分类与选择控制器可分为比例控制器、积分控制器和微分控制器等，不同控制器适用于不同的控制任务。
在实际应用中，需要根据系统的性能要求和控制目标选择合适的控制器。
4.2 控制器设计的基本方法控制器设计的基本方法包括经验法、根轨迹法和频率响应法等。
经验法是基于工程经验进行控制器设计，适用于简单的控制任务；根轨迹法和频率响应法是基于系统传递函数进行控制器设计，适用于复杂的控制任务。
