智能电饭煲的自动控制系统设计

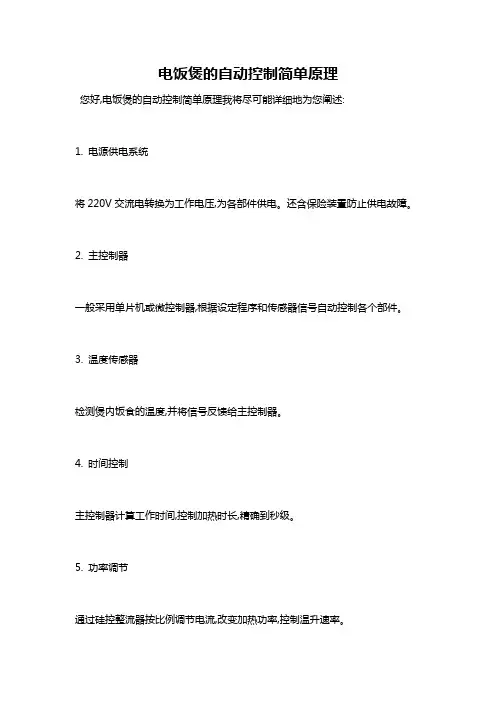

电饭煲的自动控制简单原理
您好,电饭煲的自动控制简单原理我将尽可能详细地为您阐述:
1. 电源供电系统
将220V交流电转换为工作电压,为各部件供电。

还含保险装置防止供电故障。

2. 主控制器
一般采用单片机或微控制器,根据设定程序和传感器信号自动控制各个部件。

3. 温度传感器
检测煲内饭食的温度,并将信号反馈给主控制器。

4. 时间控制
主控制器计算工作时间,控制加热时长,精确到秒级。

5. 功率调节
通过硅控整流器按比例调节电流,改变加热功率,控制温升速率。

6. 继电器开关
接收控制器指令,打开或关闭电源对加热器的供电。

7. 加热器/炉体
发热元件,迅速加热饭食。

炉体隔热,提高效率。

8. 显示器
显示工作状态,如当前温度、剩余时间等信息。

9. 按键部
按钮开关,设置工作模式和时间参数。

通过科学设计和自动控制,电饭煲实现了精确烹饪,方便实用性强。

这是其工作原理的简要概述。

控制系统综合实训报告学院计算机与控制工程学院专业班级自动化115学生姓名马洪星指导教师朱玲成绩单片机在智能电饭煲控制系统中的应用摘要随着新科技时代的到来，越来越多的新型智能化家电融入了我们的生活。

而电饭煲作为与人们生活息息相关的家电，其功能也向着智能化的方向发展。

本文基于单片微处理器PICl6F872研制成功了YZ系列微电脑电饭煲智能控制器，阐述了工作原理，并给出了硬件电路。

精度高、稳定性高、易操作是本系统的重要特性，中断嵌套是设计软件的难点，温度控制是本系统的重点。

关键词 PIC单片机智能电饭煲硬件分析YZ系列微机电脑电饭煲系统，是应用美国著名芯片Microchip公司合作开发的新一代模糊、逻辑控制智能电饭煲。

采用日本National模糊控制技术原理，能自动根据米饭量的多少。

利用“煮饭专家”的工艺技术，对吸水、加热、沸腾、焖饭、膨胀、保温等六个阶段的工艺自动进行火力调节，从而煮出比一般电脑电饭煲更加松软可口的米饭同时拥有快速煮饭、精确煮饭、一小时粥汤、二小时粥汤、三小时粥汤保温以及预约定时煮饭等功能。

本系统硬件结构简单，运行稳定可靠，软硬兼备，具有完善的控制功能和抗干扰能力。

一、工作电气图图1工作电气图二、工作原理YZ系列微机电脑电饭煲控制器电路包括如下几个部分：单片机，电源及稳压电路，键盘输入电路，蜂鸣报警电路，LED显示电路，温度检测电路及加热控制电路。

其中单片机控制采用PICl6F872封装，它能满足电饭煲的控制需要。

电源及稳压电路由高压器、整流电路和稳压电路组成；键盘输入电路由K1、R13、K2、R14组成；即在A／D输入端键入键盘信号，蜂鸣报警电路由晶体管Q2、SP1及电阻R12组成；LED显示电路由两部分组成。

一部分是7段数码管用于显示预置定时时问，另一部分是6个LED指示灯，用于显示煮饭、快煮、l小时粥汤、2小时粥汤、3小时粥汤及保温。

温度检测电路十分简单，由偏置电阻R10、R1l 和热敏电阻RT1、KT2组成。

基于plc智能电饭煲课程设计一、教学目标本课程旨在让学生了解和掌握基于PLC（可编程逻辑控制器）的智能电饭煲的工作原理、编程方法和实际应用。

通过本课程的学习，学生将能够：1.知识目标：a.描述PLC的基本组成、工作原理和分类；b.阐述PLC在智能电饭煲中的应用和优势；c.掌握PLC编程的基本语法和指令系统；d.了解智能电饭煲的控制逻辑和系统组成。

2.技能目标：a.能够使用PLC编程软件进行程序设计；b.能够对PLC进行硬件接线和系统调试；c.能够分析智能电饭煲的控制需求并编写控制程序；d.能够对智能电饭煲进行故障排查和维修。

3.情感态度价值观目标：a.培养学生的创新意识和团队协作精神；b.增强学生对自动化技术的兴趣和热情；c.培养学生关注生活、解决实际问题的能力。

二、教学内容本课程的教学内容主要包括以下几个部分：1.PLC基本原理：介绍PLC的定义、组成、工作原理和分类，使学生了解PLC的基础知识。

2.PLC编程技术：讲解PLC编程的基本语法、指令系统以及编程软件的使用方法，培养学生具备编写PLC程序的能力。

3.智能电饭煲控制系统：分析智能电饭煲的控制逻辑、系统组成和硬件结构，使学生掌握PLC在智能电饭煲中的应用。

4.项目实践：安排一系列实际操作项目，让学生动手实践，培养学生的实际操作能力和解决问题的能力。

5.故障排查与维修：介绍智能电饭煲常见故障的现象、原因及排查方法，培养学生具备一定的故障分析和维修能力。

三、教学方法本课程采用多种教学方法，以激发学生的学习兴趣和主动性：1.讲授法：讲解PLC基本原理、编程技术和智能电饭煲控制系统；2.案例分析法：分析实际项目案例，使学生更好地理解PLC在智能电饭煲中的应用；3.实验法：安排动手实践项目，让学生亲自操作，提高实际操作能力；4.讨论法：学生进行小组讨论，培养团队协作精神和创新意识。

四、教学资源为实现教学目标，本课程需要准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的理论知识；2.参考书：提供丰富的参考资料，帮助学生拓展知识面；3.多媒体资料：制作精美的PPT、教学视频等，提高课堂教学效果；4.实验设备：提供充足的实验设备，保证学生动手实践的机会；5.网络资源：利用网络资源，为学生提供更多的学习资料和实践案例。

一款全自动电饭煲系统的设计与实现
现在的电饭煲正在向集煮饭、煲汤、保温于一体的方向发展，虽现在的电饭煲有预约煮饭功能，但由于预约时间过长而影响了米的口感，本文设计的全自动电饭煲融合嵌入式技术和无线通讯技术，不仅实现了煮饭的远程智能化控制，同时保证了煮饭的良好口感。

1 全自动电饭煲的工作原理
设计的电饭煲在未工作时处于待机状态，当SIM900A模块接收到用户手机发来的短信或GPRS的控制指令后，将指令发送到STM32F103单片机，单片机对指令进行解析，然后控制电饭煲自动漏米、淘米、煮饭的整个过程，并且实时采用温度传感器检测电饭煲的工作温度，同时能够根据电饭煲的工作状态智能报警，保证了电饭煲的可靠稳定工作，系统的总体设计如图1所示。

2 机械结构设计
本系统对普通电饭煲进行全新机械结构改进，从储米器、淘米机构、煮饭器等3方面进行设计，具体如图2所示。

装置的顶端为储米器，一次性最大可储存5 kg的米量。

压力传感器可精确地测出所需煮饭的米量，由电磁阀控制米和水的进出，淘米机构在步进电机的带动下进行淘米操作，淘洗结束后，将米和适量的水送入煮饭器，然后由传送带将煮饭器从空闲位置运送到指定的工作位置进行煮饭，同时机械手在电机的带动下将电饭煲锅盖自动放置到煮饭器上，装置在单片机的控制下自动完成。

3 硬件电路设计
装置的硬件电路由主控电路、SIM900A无线通信电路、传感器电路、继电器电路、电机驱动电路、电源电路、报警电路等构成，硬件电路如图3所示。

微电脑智能电饭煲原理
微电脑智能电饭煲是一种自动化设备，基于微电脑控制技术和智能化电路设计，实现自动烹饪和智能控制功能。

其工作原理主要包括以下几个方面：
1. 温度感应：智能电饭煲内置温度传感器，可以实时感知内锅温度。

通过与微电脑控制系统的数据交互，确保炉内温度维持在适宜的烹饪范围内。

2. 智能控制：微电脑控制系统将预设的烹饪程序信息输入电饭煲，并根据传感器返回的温度数据进行计算和判断，控制加热元件的开关状态，以实现不同烹饪过程的自动化控制。

3. 加热系统：当开始烹饪时，电饭煲通过内置的加热元件（通常为加热管）将电能转换为热能，传导到内锅中。

微电脑控制系统根据不同的烹饪程序和要求，控制加热元件的功率和加热时间，以达到预期的加热效果。

4. 程序选择：电饭煲通过面板上的操作按钮或触摸屏进行程序选择。

用户可以根据自己的需求选择煮饭、炖汤、蒸煮等不同的功能。

微电脑智能电饭煲预设了多种烹饪程序和不同的时间段设置，用户可以根据菜谱和个人口味选择合适的程序。

5. 保温功能：在烹饪完成之后，电饭煲会自动切换到保温模式，通过微火保持食物的温度，确保饭菜不变凉。

这一功能通常可以持续数小时，使得用户可以随时享用热乎乎的美食。

总之，微电脑智能电饭煲通过温度感应、智能控制、加热系统、程序选择和保温功能的相互配合，实现了自动化的烹饪过程和智能化的控制，为用户带来了方便、快捷、可靠的烹饪体验。

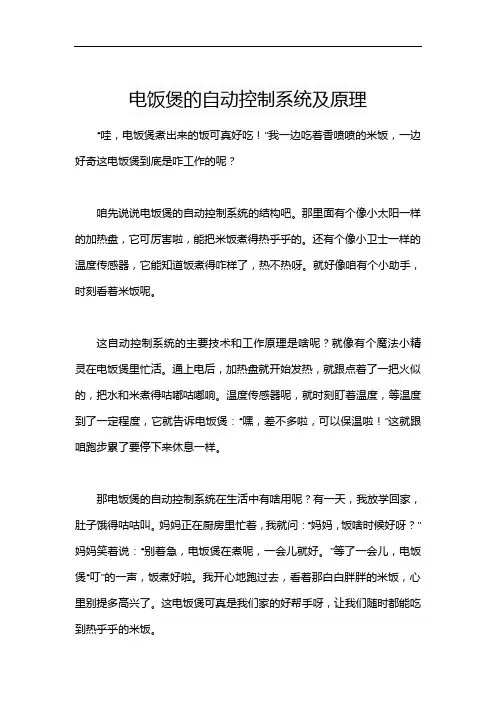

电饭煲的自动控制系统及原理“哇，电饭煲煮出来的饭可真好吃！”我一边吃着香喷喷的米饭，一边好奇这电饭煲到底是咋工作的呢？
咱先说说电饭煲的自动控制系统的结构吧。

那里面有个像小太阳一样的加热盘，它可厉害啦，能把米饭煮得热乎乎的。

还有个像小卫士一样的温度传感器，它能知道饭煮得咋样了，热不热呀。

就好像咱有个小助手，时刻看着米饭呢。

这自动控制系统的主要技术和工作原理是啥呢？就像有个魔法小精灵在电饭煲里忙活。

通上电后，加热盘就开始发热，就跟点着了一把火似的，把水和米煮得咕嘟咕嘟响。

温度传感器呢，就时刻盯着温度，等温度到了一定程度，它就告诉电饭煲：“嘿，差不多啦，可以保温啦！”这就跟咱跑步累了要停下来休息一样。

那电饭煲的自动控制系统在生活中有啥用呢？有一天，我放学回家，肚子饿得咕咕叫。

妈妈正在厨房里忙着，我就问：“妈妈，饭啥时候好呀？”妈妈笑着说：“别着急，电饭煲在煮呢，一会儿就好。

”等了一会儿，电饭煲“叮”的一声，饭煮好啦。

我开心地跑过去，看着那白白胖胖的米饭，心里别提多高兴了。

这电饭煲可真是我们家的好帮手呀，让我们随时都能吃到热乎乎的米饭。

电饭煲的自动控制系统就像一个贴心的小伙伴，默默地为我们服务。

它让我们的生活变得更方便，更美好。

我们也要珍惜它，好好爱护它。

我的观点结论：电饭煲的自动控制系统超棒，让我们能吃到好吃的米饭，大家要爱护它。

电饭煲系统的设计摘要：电饭煲是利用电能转变为热能的炊具，使用方便，清洁卫生，还具有对食品进行蒸、煮、炖、煨等多种操作功能。

本系统采用MCS8051单片机自动检测、调整加工程序、计算加工定时时间。

加热完成后，单片机自动启动报警驱动程序，驱动蜂鸣器报警，既而实现自动或人工切断电路，系统停止工作。

整个工作过程均通过传感器总成实时安全防护、自动故障检测，确保安全。

关键词：电饭煲，MCS8051单片机，定时，报警。

一、引言电饭煲工艺介绍电饭煲是利用电能转变为热能的炊具，使用方便，清洁卫生，还具有对食品进行蒸、煮、炖、煨等多种操作功能。

常见的电饭锅分为保温自动式、定时保温式以及新型的微电脑控制式三类。

现在已经成为日常的家用电器，在中国饮食文化的大背景下，是一种不可缺少的生活用品，智能电饭煲主要由电源部分和控制电路组成，主控电路与热敏电阻形成反馈回路，主控电路实现两种功能，一是采集热敏电阻反馈回来的温度值，二是依据用户选用的工作方式，对继电器的工作方式的改变来对电热盘加热的控制。

控制方法大至为：当电热盘温度达到当前的要求后，继电器的开关打开，以切断电热盘的电源，当下降到一定的温度范围后通电加热，闭合继电器，以使电热盘始终保持在适合的温度范围以内。

系统总体设计框图如下：电饭煲总框架图二、硬件设计1.8051单片机主控制器本机采用MCS51系列单片机，该单片机具有性能稳定、工作可靠、价格低廉等特点，因此无论在国内，国外其应用都相当广泛，已经成为工业标准产品，尤其适合于自动控制，人工智能等领域。

MCS-51单片机是在一块芯片中集成了CPU，RAM，ROM、定时器/计数器和多种功能的I/O线等一台计算机所需要的基本功能部件。

如图2-1所示。

其主要资源如下：●8位CPU.即，MCS-51单片机是8位微机，能以8位二进制数为一字节进行处理数据；●片内带震荡器，其震荡频率为fosc=1.2—12MHz;●128B片内RAM;●4KB片内程序存储器ROM(8031无)；●程序存储器的寻址范围64KB;●片外数据存储器PAM寻址范围64KB;●21个特殊功能寄存器SFR；●4个8位并行I/O接口：P0,P1,P2,P3;●1个全双工串行I/O接口，可多机通信；●2个16位定时器/计数器T0/T1;●中断系统有5个中断源；●111条指令，含乘法，除法指令；●位操作功能强（位操作指令17条）；●片内采用单总线结构；●用单一电源+5V.8051单片机采用40引脚的双列直插封装方式。

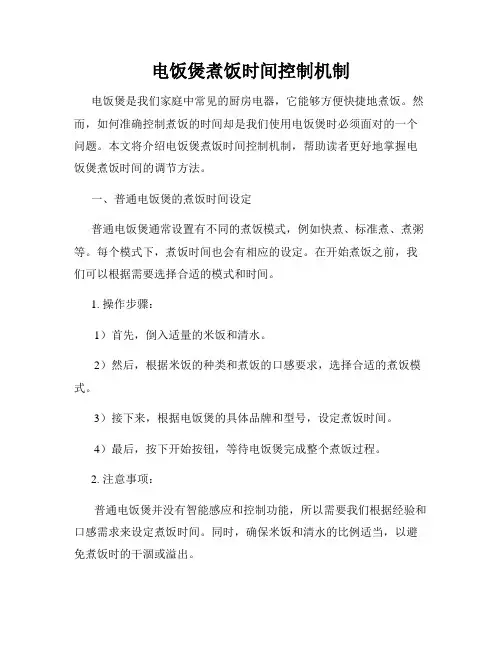

电饭煲煮饭时间控制机制电饭煲是我们家庭中常见的厨房电器，它能够方便快捷地煮饭。

然而，如何准确控制煮饭的时间却是我们使用电饭煲时必须面对的一个问题。

本文将介绍电饭煲煮饭时间控制机制，帮助读者更好地掌握电饭煲煮饭时间的调节方法。

一、普通电饭煲的煮饭时间设定普通电饭煲通常设置有不同的煮饭模式，例如快煮、标准煮、煮粥等。

每个模式下，煮饭时间也会有相应的设定。

在开始煮饭之前，我们可以根据需要选择合适的模式和时间。

1. 操作步骤：1）首先，倒入适量的米饭和清水。

2）然后，根据米饭的种类和煮饭的口感要求，选择合适的煮饭模式。

3）接下来，根据电饭煲的具体品牌和型号，设定煮饭时间。

4）最后，按下开始按钮，等待电饭煲完成整个煮饭过程。

2. 注意事项：普通电饭煲并没有智能感应和控制功能，所以需要我们根据经验和口感需求来设定煮饭时间。

同时，确保米饭和清水的比例适当，以避免煮饭时的干涸或溢出。

二、智能电饭煲的煮饭时间控制机制随着科技的进步，智能电饭煲可以根据不同的米饭种类和口感需求，自动调节煮饭时间，让我们煮出更为理想的米饭。

1. 智能感应技术：智能电饭煲内置了各种传感器和智能芯片，能够实时监测米饭的状况，并根据实际情况来调整煮饭时间。

这些传感器包括温度传感器、湿度传感器、压力传感器等。

2. 煮饭时间控制：智能电饭煲通过感应技术能够自动检测米饭的水分含量、温度等因素，并通过内部的算法来决定最适合的煮饭时间。

它能够保证米饭煮熟的同时不会过煮或煮不熟。

3. 智能功能选择：而且，智能电饭煲通常还配备有多种煮饭模式可供选择，比如普通米饭、煮粥、煮稀饭等。

在选择煮饭模式时，我们只需按照自己的需求来选择，其他的一切智能调节都由电饭煲内部完成。

三、使用电饭煲煮饭时间控制技巧除了以上提到的电饭煲本身的煮饭时间控制机制，我们在使用电饭煲时还可以注意一些技巧，以达到更好的煮饭效果。

1. 调整米饭用水量：煮饭时，我们可以根据自己的口感需求来调整米饭的用水量。
