变频器工作原理图解(总5页) -本页仅作为预览文档封面，使用时请删除本页-变频器工作原理图解1 变频器的工作原理变频器分为 1 交---交型输入是交流，输出也是交流将工频交流电直接转换成频率、电压均可控制的交流，又称直接式变频器2 交—直---交型输入是交流，变成直流再变成交流输出将工频交流电通过整流变成直流电，然后再把直流电变成频率、电压、均可控的交流电又称为间接变频器。

多数情况都是交直交型的变频器。

2 变频器的组成由主电路和控制电路组成主电路由整流器中间直流环节逆变器组成先看主电路原理图三相工频交流电经过VD1 ~ VD6 整流后，正极送入到缓冲电阻RL中，RL的作用是防止电流忽然变大。

经过一段时间电流趋于稳定后，晶闸管或继电器的触点会导通短路掉缓冲电阻RL ，这时的直流电压加在了滤波电容CF1、CF2 上，这两个电容可以把脉动的直流电波形变得平滑一些。

由于一个电容的耐压有限，所以把两个电容串起来用。

耐压就提高了一倍。

又因为两个电容的容量不一样的话，分压会不同，所以给两个电容分别并联了一个均压电阻R1、R2 ，这样，CF1 和CF2 上的电压就一样了。

继续往下看，HL 是主电路的电源指示灯，串联了一个限流电阻接在了正负电压之间，这样三相电源一加进来，HL就会发光，指示电源送入。

接着，直流电压加在了大功率晶体管VB的集电极与发射极之间，VB的导通由控制电路控制，VB上还串联了变频器的制动电阻RB，组成了变频器制动回路。

我们知道，由于电极的绕组是感性负载，在启动和停止的瞬间都会产生一个较大的反向电动势，这个反向电压的能量会通过续流二极管VD7~VD12使直流母线上的电压升高，这个电压高到一定程度会击穿逆变管V1~V6 和整流管VD1~VD6。

当有反向电压产生时，控制回路控制VB导通，电压就会通过VB在电阻RB释放掉。

当电机较大时，还可并联外接电阻。

一般情况下“+”端和P1端是由一个短路片短接上的，如果断开，这里可以接外加的支流电抗器，直流电抗器的作用是改善电路的功率因数。

变频器控制启动、停止、正反转电路图详细解读变频器的控制，不外乎启动，停止，正转，反转，调速这几样基本的逻辑，这些逻辑基本上要求是电平状态有效，而不是上升边缘有效，所以使用按钮开关控制变频器的时候，一般需要使用自保形式的按钮开关来完成，如果不是自保形式的，需要另外加中间继电器来做自保。

1、单开关启停变频器只通过RUN端子给高电平，变频器就可以启动了，当开关断开，相当于RUN端子变成了低电平，变频器就停止运行了。

这种情况使用一个自保按钮开关就可以满足变频器的启停控制，多出来的一个开关，可以用来做故障复位，接到RST上，当然是用非保持的开关更理想，当变频器有故障的时候，按一下复位开关，就可以清楚变频器的故障了。

因为没有单独的电位器给定，这时候可以通过操作面板来给定频率。

上边的逻辑，当然也可以通过PLC之类的逻辑控制器来完成。

2、双开关实现正反转启停有些场合需要控制变频器正反转，而交流异步电机虽然可以在变频器输出端把任何两条相线调转就能反转，但是操作起来比较麻烦费劲，而变频器都带有反转直接启动控制功能。

比如一个开关接到变频器的正转端子（有些是FWD，这里是DI1)，这时候变频器会正转，开关当然要选择保持式的，当开关断开后，变频器会直接停止。

同样，当另外一个开关接到变频器的反转端子（有些是REV，这里是DI2)，这时候变频器会反正，开关同样要保持式的，当开关断开后，变频器会停止运行。

如果没有外接电位器，同样可以通过面板来给定变频器的频率值。

3、一个开关控制启停，另外一个控制转速给定上边已经说到一个开关控制变频器启停的情况了，另外一个开关其实还可以用来做转速给定的，最简单的，比如点动控制，有些变频器特别是欧系的，可以通过内部参数设定多功能端子，可以把一个开关设置成点动形式，这样通过这个开关可以控制变频器工作在点动状态，点动状态变频器往往会以5%的转速运行，当然这个值还可以通过面板另外修改的。

还可以利用多段速功能端口或者UP/DOWN来给定，本质和点动模式是一样的。

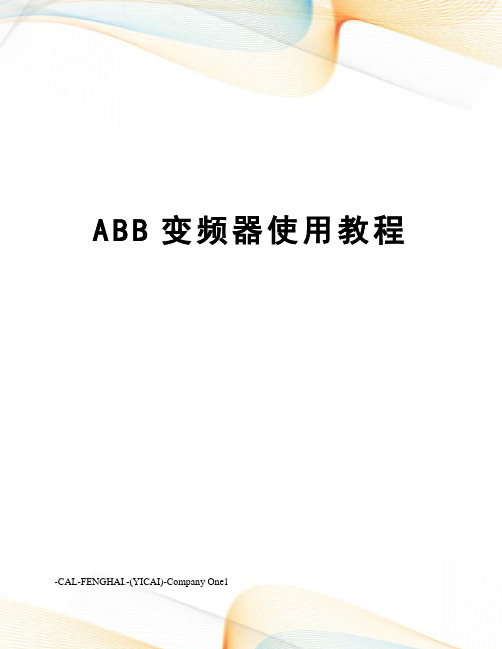

A B B变频器使用教程-CAL-FENGHAI.-(YICAI)-Company One1教你如何使用ABB变频器序言：初次接触工控的人对其都会感到很神秘，许许多多的自动控制，错综复杂的联锁及很多高新的电气元器件，让人无从下手。

其实我们只需掌握一些基本的知识，分解各个部件，了解各部件的性能及要点，然后再整合起来，就清晰多了。

整个工控的组成好似人体一样，一般有：大脑（DCS），神经中枢（网络），躯干（PLC），手脚（现场执行器），五观（现场传感器）。

今天我为大家谈谈现场执行器中的一个工控中常用的电气部件——变频器。

变频器由于其本身具有可调速及节能的重要特性，在近几年发展很快，广泛应用于各邻域。

对于品种繁多的变频器和其本身内部各参数之多，我们往往第一次接触会感到无从下手，但我们可以从各种变频器的共性中学习，掌握一种变频器，举一反三就能从而了解各种变频器的应用。

下面我就用一种常用的ABB变频器-ACS550给大家讲解其在实际工作中的应用。

一、安装：打开包装我们首先要查看的是选用的变频器功率是否与配套的电机功率一致，要求是变频器功率≥电机功率，否则变频器因功率不足带不起负荷而烧坏。

变频器上一般会有如下标签：表示该变频器输入要求电压为3相380电压，频率50HZ，其上边的数字是一个适用范围，我们一般不用理会，因为国内的电压等级均满足其要求。

输出电压为0至380V，3相交流，电流为，也就是能带3KW左右的电机，频率可调0-500Hz，一般我们应用中最大也只有60Hz。

一般变频器要求安装在无尘，无水气，无腐蚀的环境中，并在变频器本身上下左右周围留有一定的空间，有利散热。

条件好的话最好能安装在特定的配电房内，并配有恒温设备，因为变频器本身也有发热，其电子元件会受温度的影响，如果其散热片上积尘多散热不好的话，会加剧变频器的损坏。

由于变频器本身是个干拢源，所以它产生的电磁干拢对其周围会有一定的影响，由其是对周围有DCS，PLC这种高精度工控设备更要注意安装中的每一环节。

华锐风电专有技术文本，未经允可不得使用（ABB PLC + 国通变频器 + Vacon变频器 + UPS电源 基于017.0034版图纸）SL1500 风电机组（ABB PLC 国通变频器机组）设计审核批准审核批准+NCC3X0接线图华锐风电专有技术文本，未经允可不得使用CABLE COLORS400VAC 400VAC 400VAC 230VAC 230VAC Earth 430-560VDC(+)560VDC+GND 24VDC+GND4-20mA/0-10V AGND430-560VDC(+)Phase Phase PhaseControl Cable Zero Conductor Plus Minus Plus Minus Plus GroundAnalog Signals Analog GroundEarth Conductor L1L2L3L N PE +-+-+-+-brown brown brown brown bluegreen/yellow white white red/white blue/white red dark blue violet greyBN BN BN BN BU GNYE WH WH RD/WH RD/WH RD DBU VT GY华锐风电专有技术文本，未经允可不得使用修改清单1、112页W112.7变为三相，相应的Q112.7的规格也变为4A。

2、118页偏航变频器的接口接线发生变化，并加上了制动电阻。

3、130页漏电开关和断路器的顺序发生变化。

4、152页K152.2，K152.4，K152.6增加浪涌保护模块。

5、200页对整流桥550V的输出命名错误进行修改。

6、218页，220页，224页，232页，238页，268页，292页的相应防雷模块接口发生变化。

7、293页修改了光纤装置与CAN集线器的接线。

8、308页变频器接口发生变化。

9、240页，250页对PLC遗漏的I\O点作出修正。

连接器隔离开关主接触器感应器电流测量功率级连接器功率级功率级参见第02页图名：主电路ACS800-704-0630/0910-7电源模块D4 电路图精品文档电流测量配电板—功率级电桥控制板变阻器弹簧触点I/O电缆20I/O电缆风扇单元DC熔丝DSAB附件板图名：功率级ACS800-704-0630/0910-7电源模块D4电路图精品文档DC输入AGDR-6门驱动器板门驱动器板门驱动器板AC输出插塞式连接器产品电路图精品文档输出滤波器注：A431是可选件板。

如果不用的话，应将板A42的插脚互相连接：主电路接口板电源正常X5:1与X5:3相连，X5:4与X5:5相连门驱动器电源板风扇单元产品电路图精品文档DOL风扇辅助电压源主开关主接触器单相变压器注：括号中的地址表示选项扁平电缆，来自整流器模块D4，参见文件三相变压器整流器模块D4，参见文件图名：电源主电路ACS800-072xD4+电源选择+主触点产品电路图EFS2精品文档变频器模块RBi，参见模块电路图电动机连接变频器模块RBi，参见模块电路图电动机连接变频器模块RBi，参见模块电路图电动机连接图名：驱动器主电路ACS800-073xR8i+prev.of防止意外启动产品电路图EFS2精品文档变压器注注注变频器风扇电源变压器T10连接，参见硬件手册控制电压分布ACU风扇单元注1）：使用60Hz电源时，变频器风扇电源必须连接到320 V。

注2）：括号中的地址表示选项图名：辅助电压分布ACS800-071 变频器风扇断路器产品电路图EFS2精品文档电源运行控制继电器-X12端子变频器风扇变频器风扇控制继电器的保持电压变频器风扇的启动脉冲继电器注：括号中的地址表示选项。

图名：控制继电器产品电路图EFS2精品文档AC电压测量DC电压测量通信扁平电缆DC电压源，最大负载3A 应急停机输入端应急停机开关外部应急停机二极管电源系统板控制面板，关于控制面板的功能，请参见手册。

关闭该功能 PID参数P,根据速度调整，越大越快
根据速度调整
1、内部设定给定值，在4011写入具 体数值。运行时面板可去掉。2、如 果选择“0”面板设定，面板不能去 掉。3、也可以选择“1”AI1的电位 器给定设定值，能在运行中随时调
整SP，面板可去掉。
根据现场压力调整设定百分比
根据客户需要设定，防止电机长时 间低速运行。
输出低于10Hz,变频器带电，停机 延时缓冲
19
0-100 7
10HZ 30S 3Hz 1S
说明 PID宏 电压 电流 功率 转速
DI1得电启动，掉电停止，保持型。 为现场启停按钮
DI1得电启动，掉电停止，保持型。 为现场启停按钮
正传
切换1001与1002，同时切换1103与 1106
采集AI1的信号，默认0-10v AI2为PID的PV端
继电器
外部2命令 转向
外部1/外部2 选择 给定值1选择 给定值2选择 继电器输出 1 继电器输出 2 继电器输出 3 运行允许 增益 积分时间
给定值选择
内部给定 睡眠选择 睡眠频率 睡眠延时 唤醒偏差 唤醒延时
数值 6
380 铭牌显示 铭牌显示 铭牌显示
1
1 1 2 1 19 2 2 5 0 2 3-10秒

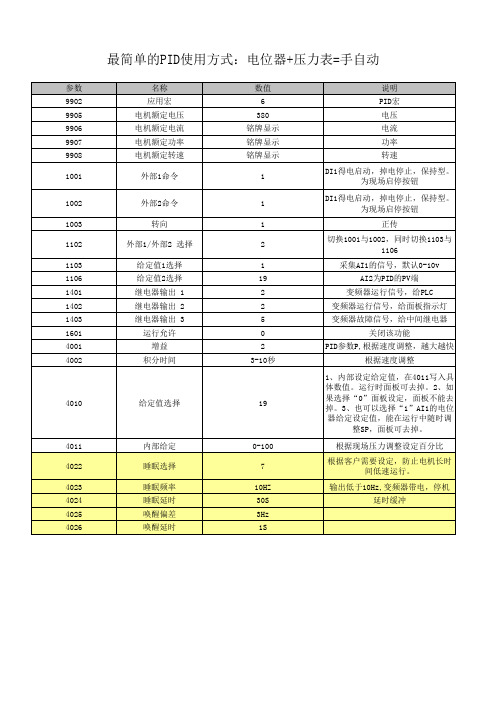

最简单的PID使用方式：电位器+压力表=手自动
