喷射真空泵的工作原理及应用
具体来说，喷射真空泵由一个供气管、一个喷嘴和一个混合室组成。
供气管中的压缩空气或蒸汽从喷嘴中高速喷出，喷嘴的剪切作用将高速气流与环境气体混合，使气体的压力和速度均逐渐降低。
混合室中的压力会下降，形成真空区域，从而将周围的气体吸入喷射真空泵。
1.真空蒸馏：喷射真空泵能够将馏分蒸发，并将产生的蒸汽抽出，实现精馏塔内的真空操作。
2.真空干燥：在食品、制药等行业中，需要将产品进行真空干燥。
喷射真空泵能够提供所需的真空环境，使产品迅速脱水。
3.真空吸料：在化工生产中，常需要将颗粒或粉末物料从一个容器中转移到另一个容器中。
喷射真空泵可以通过产生真空，实现吸料操作。
4.真空过滤：在一些生产过程中，需要通过过滤将固体颗粒从液体中分离出来。
喷射真空泵能够产生真空环境，加速过滤过程。
5.快速疏水：喷射真空泵能够用于加速疏水操作，如提高船舶舱室中的水位，实现快速排水。
总之，喷射真空泵因其简单、易于维护、无需外部能源的特点，在各种工业领域中得到广泛应用。
通过利用高速气流的动能将环境气体抽出，喷射真空泵可以实现真空操作，满足工业生产的需求。

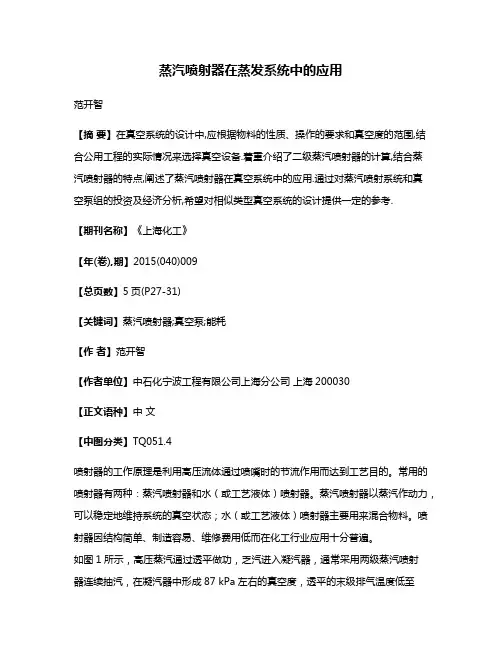

蒸汽喷射器在蒸发系统中的应用范开智【摘要】在真空系统的设计中,应根据物料的性质、操作的要求和真空度的范围,结合公用工程的实际情况来选择真空设备.着重介绍了二级蒸汽喷射器的计算,结合蒸汽喷射器的特点,阐述了蒸汽喷射器在真空系统中的应用.通过对蒸汽喷射系统和真空泵组的投资及经济分析,希望对相似类型真空系统的设计提供一定的参考.【期刊名称】《上海化工》【年(卷),期】2015(040)009【总页数】5页(P27-31)【关键词】蒸汽喷射器;真空泵;能耗【作者】范开智【作者单位】中石化宁波工程有限公司上海分公司上海200030【正文语种】中文【中图分类】TQ051.4喷射器的工作原理是利用高压流体通过喷嘴时的节流作用而达到工艺目的。
常用的喷射器有两种：蒸汽喷射器和水（或工艺液体）喷射器。
蒸汽喷射器以蒸汽作动力，可以稳定地维持系统的真空状态；水（或工艺液体）喷射器主要用来混合物料。
喷射器因结构简单、制造容易、维修费用低而在化工行业应用十分普遍。
如图1所示，高压蒸汽通过透平做功，乏汽进入凝汽器，通常采用两级蒸汽喷射器连续抽汽，在凝汽器中形成87 kPa左右的真空度，透平的末级排气温度低至50～55℃，以充分利用蒸汽的热焓，并使乏汽能够使用常规的冷却方法冷凝回收，保持系统平稳运行。
如图2所示的液体喷射器在湿法脱硫装置中得到了广泛应用。
无论是氨水、碳酸钠溶液、还是其他碱性水溶液，吸收硫化氢并将其氧化再生均为瞬时反应；一定压力的富液经过喷嘴时将势能转化为动能，压力降低，速度升高，被抽吸的空气接受动能，在混合室充分混合反应，氧化再生的混合物在扩散管内降低速度，升高压力后排出，单质硫泡沫浮至再生槽上部而分离溢流，再生贫液经液位调节器引出，加压循环使用。
喷射器吸入口无真空度要求，结构计算简单。
目前，大部分多效蒸发装置仍使用真空机械作为末效蒸发真空度的动力源，例如在某装置的传统设计流程中，蒸汽由蒸发器进入冷凝器中，凝液进入凝液罐，在冷凝器底部接入真空泵，由真空泵出口调节真空度，如图3所示。
化工行业真空泵的应用工艺化工行业中，真空泵是一种广泛应用的设备，其主要作用是将容器内的气体抽空，创造出高真空环境。
真空泵的应用工艺涉及到多个方面，下面将介绍几个常见的应用工艺。
1. 真空干燥工艺真空泵在化工行业中常用于干燥工艺。
在某些化工生产过程中，需要将物料中的水分或其他溶剂蒸发掉，以提高产品的质量和稳定性。
利用真空泵将容器内的气体抽空，可以降低气体的压力，加快水分蒸发的速度，提高干燥效果。
真空干燥工艺广泛应用于制药、食品加工、化工合成等领域。
2. 真空蒸馏工艺真空泵在化工行业中还常用于蒸馏工艺。
蒸馏是将混合物中不同挥发性组分分离的一种方法。
在某些情况下，需要在低温下进行蒸馏，以避免组分的分解或破坏。
利用真空泵可以将蒸发过程中的气体抽空，降低系统的压力，降低沸点，实现低温蒸馏。
真空蒸馏工艺广泛应用于石油化工、精细化工等领域。
3. 真空冷却工艺真空泵在化工行业中还常用于冷却工艺。
在某些化学反应中，需要控制反应温度，以提高反应效率和产物的纯度。
利用真空泵将反应容器内的气体抽空，可以降低气体的压力，降低温度，实现快速冷却。
真空冷却工艺广泛应用于有机合成、聚合反应等领域。
4. 真空包装工艺真空泵在化工行业中还常用于包装工艺。
在某些情况下，需要将化学产品或食品等物料进行真空包装，以延长其保鲜期和稳定性。
利用真空泵可以将包装容器内的气体抽空，减少氧气和水分的存在，防止物料氧化和变质。
真空包装工艺广泛应用于食品加工、农产品贮藏、化学品包装等领域。
5. 真空输送工艺真空泵在化工行业中还常用于物料输送工艺。
在某些情况下，需要将粉状或颗粒状物料从一个容器输送到另一个容器，以实现自动化生产。
利用真空泵可以通过抽空容器，产生差压，使物料自动流动。
真空输送工艺广泛应用于粉体颗粒物料的输送、反应器的充料等领域。
真空泵在化工行业中的应用工艺非常广泛，涵盖了干燥、蒸馏、冷却、包装、输送等多个方面。
这些应用工艺在化工生产中起到了重要的作用，提高了生产效率和产品质量。
真空泵分类与用途一、真空泵的概述真空泵是实现真空技术的必备设备。
无论是在制造、检测、分析还是研究等领域中，都会使用到真空泵。
真空泵的作用是将被抽空的容器内原有气体分子的数量减少到所需的低压范围内，实现真空。
二、真空泵的分类根据不同的抽气方式，真空泵可以分为机械泵、扩散泵、静电泵、根泵、涡旋泵、离心泵、分子泵等。
1. 机械泵机械泵是常见的一种真空泵，主要由转子、腔室、活塞和连杆等组成。
当活塞在腔室内做往复运动时，通过进出口上的活塞环对进出口进行开关，来达到排放气体的目的，从而逐步抽取大气。
2. 扩散泵扩散泵运用离子轰击作用和收集效应的原理抽取气体，它是一种高真空设备。
扩散泵的主要零部件有扩散室、水冷却器、阳极、阴极、电磁铁、恒温器、真空泵以及泵的管路。
3. 静电泵静电泵的作用是利用电场排出气体，它是通过高压低流量的方式，将气体吸收后喷出来来抽取气体的。
常见的静电泵主要有卡提斯静电泵（KATRINA），该泵适用于高纯度气体、低排量腔室和小量工程，对处理含有放射性和损伤性气体的空气有独特的优势。
4. 根泵根泵是一种稀有的抽气设备，因其客观的优良特性也遭受广泛的关注和应用。
该泵的工作原理是通过漏泄和转动两个叶轮实现气体的互动与抽出。
一方面通过旋转的方式使气体密闭的向真空方向流动，另一方面则可以通过漏泄穿过叶轮的空气来完成抽气过程。
5. 涡旋泵涡旋泵是利用叶轮由密闭气体旋转排除气体，其工作原理是将气体直接排出，基本原理为利用离心力将气体分离，利用叶轮将气体沿着轨迹排出。
它可以达到准高真空或高真空水平，常见于利用热腐蚀性气体处理外观表面的压力。
6. 离心泵离心泵利用高速的旋转排气，是目前广泛应用的真空泵之一。
其工作原理是通过叶轮的旋转来将粘附在叶轮表面的气体轻松排出。
在分子气体的压缩过程中，离心泵是一个有利的抽气选择，这是因为离心泵可以灵活对等从不同方向射出的气体进行排放。
7. 分子泵分子泵能够将气体抽至极低的压力范围内，目前已发展到了非常高的境界，可以达到极限真空级别。
真空泵的应用在电力行业中的应用：冷凝器抽真空、真空吸水、烟气脱硫、飞灰输送、涡轮机密封管排气、真空排气、排出地热气。
在石油化工行业中的应用：气体回收、瓦斯气体回收、燃气升压、强化的石油回收、气体收集、原油稳定化、原油真空蒸馏、排气压缩、蒸汽回收/气体升压、过滤/除腊、尾气回收、聚酯生产、PVC生产、氯气包装、循环气压缩、变压吸附（PSA）、液氯生产、乙炔与氢气等易燃易爆气体压缩、原油减压蒸馏中的塔顶真空系统、真空结晶与干燥、真空过滤、各种物料的真空输送。
在制药行业中的应用：干燥 (托盘、旋转、翻转、锥形和冷冻干燥器)、再生产/反应堆干燥、蒸馏、除气、晶化/汽化、加注和/或材料转移。
在纸浆和纸张生产中的应用：黑液蒸发、粗浆洗浆机、石灰泥浆和过滤器、沉淀物过滤器、真空脱水机、原料和白水除气系统、调浆箱压缩机、吸水箱、伏辊、吸移辊和传递辊、真空压榨、毛布吸水箱、防吹箱。
在塑料行业中的应用：挤出机除气、定型台 (剖面)、EPS 发泡、干燥、气动输送装置、氯乙烯气体抽取和压缩。
在医疗器械中的应用：蒸汽灭菌、呼吸装置、气褥、防护服、牙科治疗仪、中央真空系统。
在环保行业中的应用：废水处理、沼气压缩、真空加水、废水净化/活性污泥箱氧化、鱼塘通风、垃圾产生气体回收（生物气体）、沼气回收 (生物气体)、废物处理机。
在食品和饮料行业中的应用：鲑鱼清洁机、矿泉水除气、色拉油及脂肪除臭、茶叶和调味品杀菌、香肠火腿生产、烟草制品湿化、真空蒸发器。
在包装行业中的应用：给包装袋充气，以充填货物、采用抽气方式带开袋子、运输包装材料和产品、贴附标签及包装带有胶水的物品、采用真空机械手抬高纸板箱，并对其进行组装、真空包装和换气包装(MAP)、PET容器生产、塑料颗粒的干燥、塑料颗粒的输送、挤出机除气、喷射模塑、注塑件的脱膜及处理、注塑件的干燥、瓶体吹塑、等离子处理，以设置隔离层、瓶体气动输送、充填与灌装、贴标签、包装和制模、回收。
在木材加工行业中的应用：保持与抓举、木材干燥、木材保存、原木浸渍。
喷射泵市场发展现状引言喷射泵（Jet Pump）是一种常用的液体输送设备，利用流体动能原理实现液体的输送。
喷射泵广泛应用于工业生产和民用领域，在石油、化工、水处理等行业发挥着关键作用。
本文将对喷射泵市场的发展现状进行分析和讨论。
市场概述喷射泵市场近年来得到了持续的发展，其主要驱动因素包括工业化进程的加快，环境保护需求的增加，以及技术创新的推动。
喷射泵的广泛应用使得市场规模不断扩大，呈现出良好的增长势头。
市场分析1. 需求分析工业领域是喷射泵的主要应用市场，其中包括石油、化工、电力、冶金等行业。
随着国家对能源和资源的开发利用要求不断提高，喷射泵在石油开采、天然气输送、化工生产等领域的需求将持续增长。
另外，水处理行业也是喷射泵的重要应用领域。
随着水资源短缺问题的日益突出，水处理设备市场的规模逐步增大，驱动了喷射泵的需求增长。
2. 技术发展现状喷射泵的技术发展一直处于不断创新的状态。
近年来，新型材料的应用、自动化控制技术的引入以及节能环保要求的提高，推动了喷射泵技术的升级。
如高效节能喷射泵的研发和应用，大幅提升了设备的性能和效率。
3. 市场竞争格局喷射泵市场竞争激烈，主要的竞争者包括国内外知名企业以及一些中小型生产厂家。
市场竞争主要体现在产品质量、技术创新、售后服务以及价格等方面。
国内企业的技术水平和生产能力逐渐提升，使得其在市场上掌握了一定的份额。
同时，国外企业也通过技术引进、合作等方式加强了和国内企业的竞争。
4. 市场前景随着工业化进程的不断推进，喷射泵市场有望继续保持较快的发展速度。
同时，环境保护意识的增强将进一步推动喷射泵的需求。
预计未来几年，喷射泵市场将保持稳定增长，市场前景乐观。
结论喷射泵市场目前正处于快速发展阶段，其应用领域和技术水平不断拓展。
随着工业化进程的推进和环境保护需求的增加，喷射泵市场前景广阔。
但同时，市场竞争激烈，企业需要不断创新和提升服务质量，才能在激烈的竞争中立于不败之地。

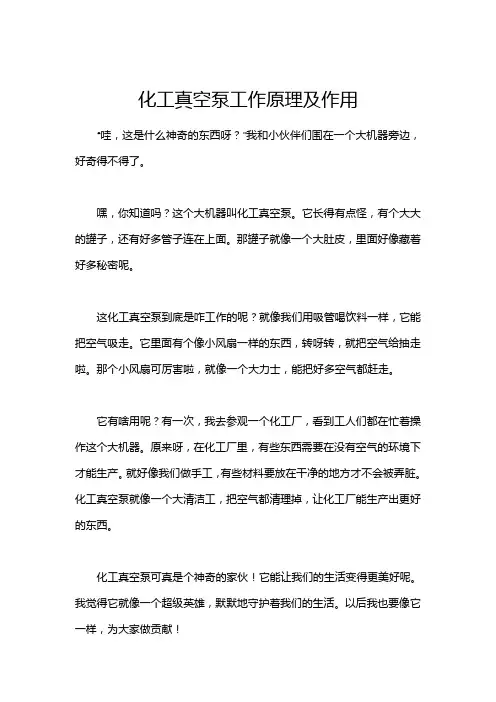

化工真空泵工作原理及作用
“哇，这是什么神奇的东西呀？”我和小伙伴们围在一个大机器旁边，好奇得不得了。
嘿，你知道吗？这个大机器叫化工真空泵。
它长得有点怪，有个大大的罐子，还有好多管子连在上面。
那罐子就像一个大肚皮，里面好像藏着好多秘密呢。
这化工真空泵到底是咋工作的呢？就像我们用吸管喝饮料一样，它能把空气吸走。
它里面有个像小风扇一样的东西，转呀转，就把空气给抽走啦。
那个小风扇可厉害啦，就像一个大力士，能把好多空气都赶走。
它有啥用呢？有一次，我去参观一个化工厂，看到工人们都在忙着操作这个大机器。
原来呀，在化工厂里，有些东西需要在没有空气的环境下才能生产。
就好像我们做手工，有些材料要放在干净的地方才不会被弄脏。
化工真空泵就像一个大清洁工，把空气都清理掉，让化工厂能生产出更好的东西。
化工真空泵可真是个神奇的家伙！它能让我们的生活变得更美好呢。
我觉得它就像一个超级英雄，默默地守护着我们的生活。
以后我也要像它一样，为大家做贡献！。
由罗茨泵为主泵，水喷射泵为前级泵组成的真空机组，广泛应用于干燥、浓缩、蒸馏等工艺过程，在冶金、造纸、食品、石油化工、电子工业等行业获得广泛的应用。
本文以ZJ型为例，给大家作出介绍。
这是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。
极限真空除取决于泵本身结构和制造精度外，取决于前级泵的极限真空。
为了提高极限真空度，可将罗茨泵串联使用。
1、主要是有两个旋转方向相反的转子位于泵体中，由一对同步齿轮传动。
转子与凸轮泵一样，既有双叶的，也有三叶和多叶的。
形状种类很多。
2、它的转子，在泵体内是互相啮合的，但具有间隙。
间隙大小主要取决于液体黏度。
超过一定黏度范围调整增大间隙。
3、其中的双叶罗茨泵和三叶罗茨泵的其原理与齿轮泵相似，当转子旋转时在与泵体形成的空间内液体沿泵体壳壁从吸入室排送到排出室。
当轴每转一周，双叶罗茨泵吸、排各两次，而三叶罗茨泵吸、排各三次。
应用范围：1、在较低入口压强下具有较高的抽气速率，而且可以达到相对高的极限真空。
由于该泵直接用于抽气的主要零件如泵壳、转子和端盖之间无相对运动接触，所以该泵运行性能稳定，使用寿命长，维护费用小。
目前这种泵普遍应用于真空冶炼、真空焊接、真空浇铸、真空喷涂、真空干燥、真空动力实验以及化工制药、电真空器件制造等在该型泵所能达到的真空范围内的各种真空处理。
2、针对化工、制药等行业需抽除大量水蒸汽及溶剂的工艺，对泵腔与轴承腔的密封结构进行了改进，大大减少了轴承腔及齿轮腔泵油乳化现象，更加适合于配合水环真空泵抽除大量水蒸汽及溶剂等。
主要技术性能规格型号抽速（升/秒）极限压力（帕）启动压大Pa至大压差Pa转速（转/分）电机功率（千瓦）口径（毫米）重量（公斤）进口出口ZJ-30306×10-21450 1.150466ZJP-305×10-2101326800075ZJ-70706×10-22900 1.180587ZJP-705×10-21013266000100ZJ-150A1506×10-22900 2.210100198ZJP-1505×10-21013266000215ZJ-3003006×10-22900415150490ZJP-3005×10-21013265000480ZJ-6006006×10-22900 5.515150490ZJP-5×1013400050360010-226ZJ-1200A12006×10-2290011303001550ZJP-12005×10-210132630001580注：1、抽气速率系指在配用推荐前级泵的条件下，罗茨真空泵的入口压强在6650pa —2.66pa范围内所测得的至大抽气速率。

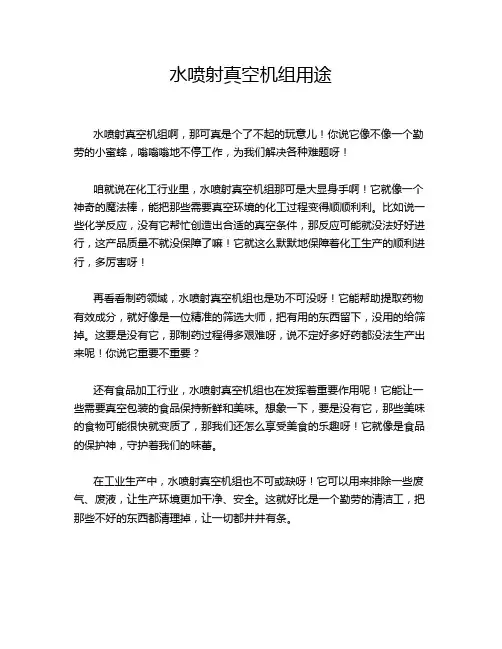

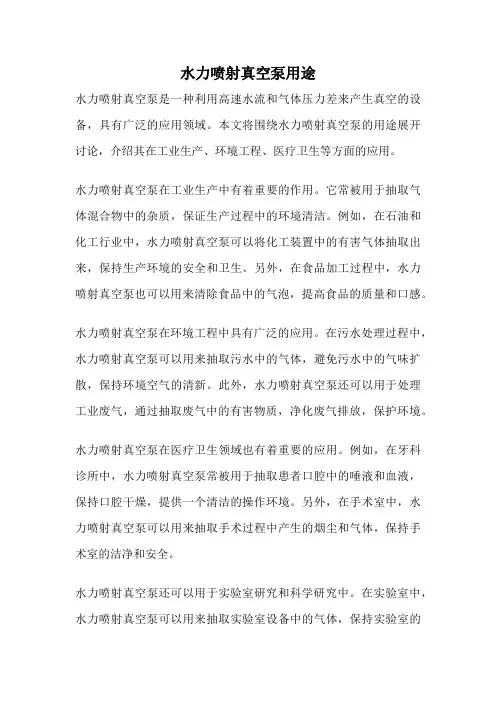

水喷射真空机组用途
水喷射真空机组啊，那可真是个了不起的玩意儿！你说它像不像一个勤劳的小蜜蜂，嗡嗡嗡地不停工作，为我们解决各种难题呀！
咱就说在化工行业里，水喷射真空机组那可是大显身手啊！它就像一个神奇的魔法棒，能把那些需要真空环境的化工过程变得顺顺利利。
比如说一些化学反应，没有它帮忙创造出合适的真空条件，那反应可能就没法好好进行，这产品质量不就没保障了嘛！它就这么默默地保障着化工生产的顺利进行，多厉害呀！
再看看制药领域，水喷射真空机组也是功不可没呀！它能帮助提取药物有效成分，就好像是一位精准的筛选大师，把有用的东西留下，没用的给筛掉。
这要是没有它，那制药过程得多艰难呀，说不定好多好药都没法生产出来呢！你说它重要不重要？
还有食品加工行业，水喷射真空机组也在发挥着重要作用呢！它能让一些需要真空包装的食品保持新鲜和美味。
想象一下，要是没有它，那些美味的食物可能很快就变质了，那我们还怎么享受美食的乐趣呀！它就像是食品的保护神，守护着我们的味蕾。
在工业生产中，水喷射真空机组也不可或缺呀！它可以用来排除一些废气、废液，让生产环境更加干净、安全。
这就好比是一个勤劳的清洁工，把那些不好的东西都清理掉，让一切都井井有条。
你说这水喷射真空机组是不是用处多多呀？它在各个领域都发挥着自己独特的作用，真的是我们生产生活中的好帮手呢！它就像一个默默无闻的英雄，不声不响地为我们付出，却不求什么回报。
我们真应该好好珍惜它，好好利用它，让它为我们创造更多的价值呀！反正我是觉得它超级厉害的，你难道不这么认为吗？
原创不易，请尊重原创，谢谢!。
文件编号：TP-AR-L2055In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________喷射真空泵在化工行业的应用(正式版)喷射真空泵在化工行业的应用(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
在化工生产的加工过程中如何应用好真空泵，需要先明确以下几个概念：1、“真空”的概念：“真空”是指在给定空间内低于一个大气压力的气体状态，也就是该空间内气体分子密度低于该地区大气压的气体分子密度。
完全没有气体的空间状态称为绝对真空。
2、真空泵：是用以产生、改善和维持真空的装置。
3、抽气量：真空泵在工作压强下单位时间内抽吸气体的流量。
单位：kg/h或m3/h；4、极限压强（真空度）：在抽汽量为零的情况下真空泵所能达到的绝对压强。
单位：Pa、KPa、MPa 或mmhg（极限绝压减当地大气压为极限真空度）；5、工作压强（真空度）：喷射泵在额定抽气量时的绝对压强。
单位：Pa、KPa、MPa或mmhg（工作绝压减当地大气压为工作真空度）；6、工作蒸汽压力：蒸汽喷射真空泵的工作蒸汽压力。
单位：MPa或kgf/cm2；7、工作蒸汽耗量：蒸汽喷射真空泵单位时间蒸汽耗量。
单位：kg/h；8、冷却水温：水喷射泵循环水温度或蒸汽喷射真空泵的冷凝器循环水温度。
单位：OC；9、冷却水循环量：单位时间通过水喷射器或蒸汽喷射泵冷凝器的循环水流量。
单位：kg/h；二、化工行业常见的的几种真空泵及其优缺点1、化工行业经常使用的几种真空泵——化工行业上常见的真空泵可以简单的分为变容积式真空泵和喷射真空泵，变容积式真空泵是利用泵腔容积的周期变化来完成吸气和排气的装置，往复真空泵、旋片真空泵、滑阀真空泵、水环真空泵、罗茨真空泵就是属于变容积式真空泵。
喷射真空泵是利用文丘里效应的压力降产生的高速射流把气体输送到出口的一种动量传输泵，水喷射真空泵、蒸汽喷射真空泵、汽水串联喷射真空泵、汽水组合喷射真空泵同属于喷射真空泵。
2、变容积式真空泵的工作原理和优缺点（1）、往复真空泵、旋片真空泵、滑阀真空泵、罗茨真空泵是靠活塞往复运动或旋转将气体吸入、压缩并排出。
它们的优点是新投入使用的泵真空度相对比较高，但是活塞是运转部件，因此活塞的磨损是避免不了的，随着检修次数的增加工作真空度将不断下降，直至满足不了生产的要求。
此类泵工作噪音大，耗油量大，故障率高也是其致命的缺点，一般都需要开一台备用一台，这无形中增加了设备投资与运行费用。
另外如果用此类泵抽吸水蒸汽等可凝性气体，将使润滑油乳化，因此只能应用在抽吸不凝性（空气类）气体，也不能抽吸带有颗粒状的介质，这也就限制了其适用范围。
（2）、水环真空泵是靠装在泵壳内的带有多叶片的偏心转子旋转，把水抛向泵壳形成与泵壳同心的水环，水环与转子叶片形成了容积周期变化从而将气体吸入、压缩并排出。
它的优点是低真空时抽气量大、可以直接抽吸水蒸汽等可凝性气体。
它的缺点是真空度低；不能抽吸带有颗粒状的介质；转子高速旋转不易做防腐处理，因此不能抽吸具有腐蚀性的介质。
3、喷射真空泵的工作原理和优缺点喷射真空泵是利用文丘里效应的压力降产生的高速射流把气体输送到出口的一种动量传输泵。
它分为水喷射真空泵、蒸汽喷射真空泵、汽水串联喷射真空泵、汽水组合喷射真空泵。
喷射真空泵以其真空度范围广，可以直接抽吸水蒸汽等可凝性气体和带有颗粒状的介质，结构简单，操作方便，无运转部件维修量小，节能降耗等优点越来越广泛的应用在化工操作的各工艺中，下面分别介绍各种喷射真空泵的工作原理。
（1）、水喷射真空泵的工作原理及结构简图水喷射真空泵的设备组成见其结构简图，其工作原理是：循环水箱中的水经循环水泵做功后产生一定的压力、流速，具有一定压力、流速的水进入水喷射器的集水室，经孔板上的多个拉瓦尔喷嘴喷射，形成的高速射流使喷射器的混合室产生真空，被抽介质在真空作用下进入喷射器混合室，在混合室中与高速水流充分混合和经文丘里管降速、增压后排出到循环水箱中，不凝性气体析出，可凝性汽体从水箱溢流口溢出，如此反复做功。
它的优点是低位整机型式，比水环真空泵的真空度高，代替W式往复真空泵可以取消前置冷凝器，节省一次性设备投资和运行费用。
（2）、汽水串联喷射真空泵的工作原理及结构简图在水喷射真空泵的喷射器前面串联一级或多级蒸汽喷射真空泵即汽水串联喷射真空泵，其结构见汽水串联喷射真空泵。
其工作原理是：一定压力的饱和或过热蒸气通过拉瓦尔喷嘴减压增速后进入蒸汽喷射器的混合室，使混合室产生真空，被抽介质被抽吸进混合室与工作蒸汽混合，混合后的流体通过扩散管，速度下降，压力升高，直至达到下一级吸入口压力后排入下一级蒸汽喷射泵或水喷射泵。
它是低位整机型式，真空度相对较高，可以取代水环—罗茨机组、旋片—罗茨机组直接抽吸可凝性汽体，但它在高真空的抽不凝性气体量有限。
（3）、新型高效蒸汽喷射真空泵的工作原理及工艺流程图新型高效蒸汽喷射真空泵是由一级或多级蒸汽喷射泵与高效冷凝器组成的，一定压力的饱和或过热蒸气通过拉瓦尔喷嘴减压增速后进入蒸汽喷射器的混合室，使混合室产生真空，被抽介质被抽吸进混合室与工作蒸汽混合，混合后的流体通过扩散管，速度下降，压力升高，直至达到下一级吸入口压力后排入下一级蒸汽喷射器。
冷凝器前面的蒸汽喷射器排出的混合流体进入高效冷凝器后，可凝性汽体被冷却成液体与不凝性气体一起随冷却水排出冷凝器外（见新型高效蒸汽喷射真空泵工艺流程图）。
它可以实现任意高度安装，适合于抽吸的介质中不凝性气体量相对较小，大部分为可凝性汽体的工艺，代替传统的多级蒸汽喷射真空泵可以节约工作蒸汽60%以上。
（4）、汽水组合喷射真空泵的工作原理及工艺流程图它是在传统的蒸汽喷射泵的第一级冷凝器后面串联一级汽水串联喷射真空泵而组成的，其工作原理见汽水组合喷射真空泵的工艺流程图。
它克服了蒸汽喷射真空泵和水喷射真空泵各自的缺点，发挥了它们的优点，既可以达到较高的工作真空度，又可以有较大的抽气量，比传统的多级蒸汽喷射真空泵节约工作蒸汽50%以上，节约冷却水30%以上，无需配备启动泵，抽空塔时间短。
（5）、多级蒸汽喷射真空泵的优点是结构简单、使用方便、工作稳定可靠，缺点是蒸汽耗量大（运行费用高），必须安装在11米高度以上，检修不便。
三、结合工艺选用合理的真空泵在化工生产过程中，可根据具体工艺所要求的工作压强高低和抽吸气体的性质合理选择真空泵，一般先确定具体工艺所要求的工作压强，负压蒸馏、精馏、升华等工艺要求的真空度高（工作压强低），负压蒸发、干燥、浓缩、结晶、脱水、脱色、化学反应吸收及真空输送物料等工艺要求的真空度低（工作压强高）。
工作压强确定后，可根据抽气量大小和抽吸气体的性质合理选择真空泵。
1、根据几种真空泵所能达到的工作压强列出各种真空泵的适用范围。
2、抽吸不同气体选择不同喷射真空泵（1）、水喷射真空泵适用于工作压强大于25mmhg(3.3KPa)，抽吸各种气体的场合，尤其在抽吸可凝性汽体（即凝结于水或遇冷凝结的气体）、带有粉尘、颗粒状介质时其优点更为突出。
当工作压强要求相对较小，抽不凝性气体量较大时，应选择蒸汽喷射泵和汽水串联、汽水组合喷射真空泵。
（2）、汽水串联喷射真空泵工作压强可达到2mmhg(267Pa)，但其比新型高效蒸汽喷射真空泵、汽水组合喷射真空泵、多级蒸汽喷射真空泵抽气量小，适合于中小企业间歇式生产。
（3）、新型高效蒸汽喷射真空泵的工作压强可达到0.5mmhg(65Pa)，适合于抽吸的气体中大部分为可凝性汽体，不凝性气体量占有的比例相对较小的工艺。
（4）、汽水组合喷射真空泵和多级蒸汽喷射真空泵的工作压强可达到10Pa以内，可以抽吸各种气体，它们的区别在于汽水组合喷射真空泵比多级蒸汽喷射真空泵节约工作蒸汽耗量，节省运行费用。
四、几个典型工艺的部分应用厂家应用厂家应用工艺应用产品如皋双马化工有限公司真空蒸发水喷射真空泵替代三级蒸汽喷射真空泵如皋双马化工有限公司脂肪酸真空精馏新型高效蒸汽喷射真空泵替代四级蒸汽喷射真空泵张家港浩波化学品有限公司真空蒸发不锈钢水喷射真空泵替代三级蒸汽喷射真空泵张家港浩波化学品有限公司化学反应、吸收碳钢衬氟塑料水力喷射器旅顺化工厂各种工艺各种喷射泵大连氯酸钾厂真空结晶组合式水喷射泵江苏中鼎化学有限公司脂肪酸真空精馏间冷式汽水组合喷射真空泵替代四级蒸汽喷射真空泵江苏中鼎化学有限公司甘油真空蒸馏间冷式汽水组合喷射真空泵替代四级蒸汽喷射真空泵天津亨必达真空蒸馏防腐型汽水串联喷射真空泵抚顺庆威化工有限责任公司真空蒸发SSP型水喷射真空泵大同三星力源炭素厂吸收及输送一级蒸汽喷射泵南京泰特化工设备有限公司各种工艺配套各种喷射泵公主岭黄龙食品工业有限公司三效蒸发二级蒸汽喷射泵替代德国进口二级蒸汽喷射泵四川绵阳蓬生生化厂真空蒸馏新型高效蒸汽喷射真空泵海伦市东原制油厂真空脱臭三级汽水组合喷射真空泵替代四级蒸汽喷射真空泵张家港中鼎添加剂有限公司真空蒸馏汽水串联喷射真空泵替代水环罗茨机组五、结论随着商品经济的不断发展和能源问题的不断突出，各企业节能降耗、提高生产效率、提升产品质量越来越成为增加核心竞争力的重要手段，在各种加工过程中选择合适的喷射真空泵，降低运行成本，将是企业增加核心竞争力的有力措施，希望本文对企业合理选用真空泵起到一定的参考作用。
