馈线调压器一、总则1. 10kV SVR馈线调压器是一种可以自动调节变比来保证输出电压稳定的装置。
可以在±20%的范围内对输入电压进行自动调节，它特别适用于电压波动大的线路或压降大的线路，将这种馈线调压器安装在馈电线路的中部，在一定范围内对线路电压进行调整，保证用户的供电电压，减少线路的线损。
产品简介SVR馈线自动调压器是一种通过跟踪线路电压变化，自动调节装置本体变比来保证输出电压稳定的装置。
它可以在30%的范围内对输入电压进行自动调节，特别适用于电压波动大或压降大的线路，将这种调压器串联在6kV、10kV、35kV线路的中后端，在一定范围内对线路电压进行调整，保证用户的供电电压平稳，减少线路的线损；此外，SVR馈线自动调压器也适用于主变不具备调压能力的变电站，将这种调压器串联在变电站变压器出线侧，保证出线侧电压合格。
浙江法拉迪电气有限公司是国内专业生产馈线调压器的厂家，馈线调压器市场占有率国内大，涵盖国内大部分省市地区。
产品主要应用在农网、城网，油田，煤炭，化工等领域。
1生产设计标准JB8749－1998 调压器通用技术要求GB1094—1996 电力变压器GB/T6451—1999 三相油浸式电力变压器技术参数和要求 GB/T17468—1998 电力变压器选用导则GB10230—88 有载分接开关GB/T1058—89 有载分接开关应用导则DL/T572-95 电力变压器运行规程2 验收标准馈线调压器安装点电压满足国标GB/T12325-2008供电电压偏差标准规定：35kV及以上供电电压正、负偏差的绝对值之和不超过额定电压的10%；20kV 及以下三相供电电压允许偏差为额定电压的±7%；220V单相供电电压允许偏差为额定电压的+7%，-10%。
三、主要技术参数1. 环境条件1.1海拔高度：≤2000m1.2环境温度：-25℃～+45℃1.3相对湿度：小于90%1.4 防污秽能力： III级1.5 安装倾斜度：< 2%1.6 装置周围无严重影响装置绝缘性能的污秽及侵蚀性介质，工作场所无火灾及爆炸危险，无剧烈震动。

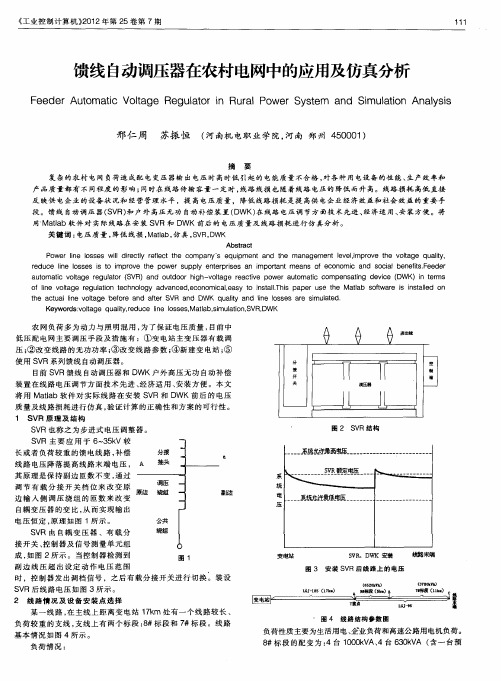

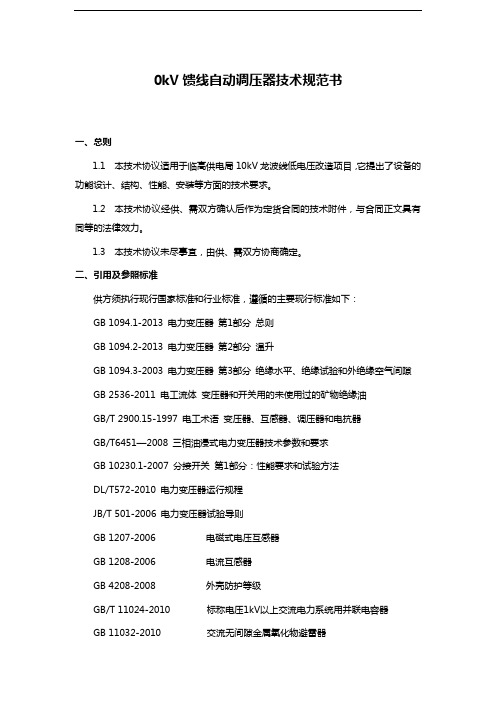

0kV馈线自动调压器技术规范书一、总则1.1 本技术协议适用于临高供电局10kV龙波线低电压改造项目，它提出了设备的功能设计、结构、性能、安装等方面的技术要求。
1.2 本技术协议经供、需双方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。
1.3 本技术协议未尽事宜，由供、需双方协商确定。
二、引用及参照标准供方须执行现行国家标准和行业标准，遵循的主要现行标准如下：GB 1094.1-2013 电力变压器第1部分总则GB 1094.2-2013 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB 2536-2011 电工流体变压器和开关用的未使用过的矿物绝缘油GB/T 2900.15-1997 电工术语变压器、互感器、调压器和电抗器GB/T6451—2008 三相油浸式电力变压器技术参数和要求GB 10230.1-2007 分接开关第1部分：性能要求和试验方法DL/T572-2010 电力变压器运行规程JB/T 501-2006 电力变压器试验导则GB 1207-2006 电磁式电压互感器GB 1208-2006 电流互感器GB 4208-2008 外壳防护等级GB/T 11024-2010 标称电压1kV以上交流电力系统用并联电容器GB 11032-2010 交流无间隙金属氧化物避雷器三、环境条件3.1 本协议所规定的调压器，满足下列环境条件使用：-最高气温：+40℃；-最热月平均气温：+30℃；-最低气温：-40℃；-最大日温差：30K；-日照强度：0.1W/cm2。
3.2 海拔高度：≤2000m。
3.3 环境相对湿度(在25℃时)-日平均值：95%；-月平均值：90%。
3.4 地震烈度：Ⅷ 度-地面水平加速度低于3.0m/s2 ；-地面垂直加速度低于1.5m/s2。
3.5 安装地点：户外。
3.6 污秽等级：Ⅲ级。
3.7 安装倾斜度: <2%3.8 装置周围无严重影响装置绝缘性能的污秽及侵蚀性介质，工作场所无火灾及爆炸危险，无剧烈震动。
10KV线路自动调压装置SVRQ-12/XXX摘要：SVRQ-10馈线自动调压器是一种通过自动调节变比来保证输出电压稳定的装置，可以在30%的范围内对输入电压进行自动调节，特别适用于电压波动大或压降大的线路。
一、概述目前我国城网网架结构相对比较完善，但随着人们生活水平的不断提高，对电压质量的要求将会越来越严格。
在农村电网中，特别是偏远山区，电网结构不合理、导线截面细、馈线线路长、供电半径大、无功补偿能力不足等问题。
供电电压低的问题很难得到根本解决。
SVR 安装在距线路首端1/2 处或2/3处可以使线路的电压质量得到保证，可延长供电半径2～3倍。
另外在矿山、机场、风电场均有广泛的用途。
SVRQ-10馈线自动调压器是一种通过自动调节变比来保证输出电压稳定的装置，可以在30%的范围内对输入电压进行自动调节，特别适用于电压波动大或压降大的线路。
将这种调压器安装在馈电线路的适当位置，在一定范围内可以对线路电压进行调整，保证用户的供电电压合格。
二、结构简介SVR馈线自动调压器主要由三部分组成即：三相自耦式调压变压器、三相有载分接开关、智能控制器。
1、三相自耦式调压变压器：自耦变压器的分接抽头通过分接开关的不同接点串联在输入与输出之间，用来改变调压器变比；三相并励绕组为自耦变压器的公共绕组，它可以产生传递能量的磁场；并励绕组用细导线绕成，其匝数很多，因此具有较大的电阻，使得通过它的励磁电流较小。
2、三相有载分接开关：调压器内分接开关为三相油浸式有载分接开关，可在不中断负载电流的情况下通过改变档位来改变变压器的线圈抽头，从而改变其输出电压。
3、智能控制器：馈线自动调压控制器是专门为SVR 而设计的测控装置。
控制器面板控制器通过检测SVR 输出侧电压、电流信号和分接开关档位信号，如输出侧电压大于基准值并且超过允许范围、控制器开始延时，如延时时间和动作间隔时间均满足，则控制器发出下降指令。
降低当前输出端电压。
否则控制器发出上升指令升高当前电压。
2009年全国技工教育和职业培训优秀教研成果评选活动参评论文浅谈配电网常用的馈线自动化模式浅谈配电网常用的馈线自动化模式摘要：馈线自动化（FA，Feeder Automation）是配网自动化中的一项重要功能，通过实施馈线自动化，使馈线在运行中发生故障时，能自动进行故障定位，实施故障隔离和对非故障段线路及早恢复供电，以提高供电可靠性。
该文通过叙述馈线自动化就地控制模式和远方控制模式的工作原理，并指出这两种馈线自动化模式的优点和不足，根据实际情况选择相应的方式，在实际工作中具有十分重要的现实意义。
关键词：馈线自动化；故障判断；故障隔离由于配电网络的一次接线不同，如放射形线路、环网接线、“手拉手”接线等，以及各类用户对供电可靠性的要求有所不同，因此必须通过配网自动化规划来研究、分析配网自动化方案、馈线自动化方案，进行网络优化，以及选择恰当的配电网开关设备等过程来达到上述目的。
配网自动化是电力系统现代化的必然趋势，其主要意义在于：当配网发生故障时，迅速查出故障区段，快速隔离故障区段，及时自动恢复非故障区域用户的供电，因此缩短了对用户的停电时间，减少了停电面积，提高了供电可靠性。
馈线自动化有两种实现方式：当地控制方式和远方控制方式。
当地控制方式又叫电压型实现方式，通过重合器来实现，馈线失电压时开关跳开，然后依时间延时顺序试合分段开关，最后确定故障区段再隔离故障并恢复非故障区供电。
远方控制方式，又叫电流型实现方式，通过负荷开关、FTU加主站系统来实现。
由FTU检测电流以判别故障，故障信息传送到主站，由主站确定故障区段，然后由主站系统发遥控命令控制开关动作，完成故障隔离并恢复非故障区供电。
1 馈线自动化的就地控制模式1.1 重合器与电流型分段器配合应用方案KFE型户外真空自动重合器可以与电流型分段器或时问电压型分段器相配合，无需通讯即可自动分段故障线路，最大限度缩小停电范围。
其中与分段器配合如图1所示。
图1 重合器与分段器配合应用方案电流型分段器可以记录通过的故障电流的次数，设定的最大计数次数为3次，达到设定的计数次数后，在重合器跳闸时，分段器分闸，隔离故障线路段。
探析10KV馈线自动调压器安装与应用摘要：农村电网点多、面广、线路长、电力负荷季节性强、昼夜波动大，传统调压方式有许多不足之处。
而10KV配电线路主要集中于农网，本文介绍了10KV馈线自动调压器安装与应用，改善整条线路的电压质量，以供参考。
关键词：调压装置；10KV馈线；实例分析引言电压是电能主要质量指标之一。
电压质量对电网稳定及电力设备安全运行、线路损失、工农业安全生产、产品质量、用电单耗和人民生活用电都有直接影响。
根据国标GB 12325-2003《电能质量供电电压允许偏差》的规定：35 kV供电电压正、负偏差的绝对值之和不超过额定电压的10%；10 kV及以下三相供电电压允许偏差为额定电压的±7%；220 V单相供电电压允许偏差为额定电压的+7%、-10%。
一、自动调压器的结构及其分析1、自动调压器的构成10kV馈线自动调压器装置，主要由三部分构成：三相自耦变式压器、三相有载分接开关、智能控制器。
（1）三相自耦式变压器自耦变压器常用于交流输变电线路和交流调压器中，是一种只有一组线圈的变压器，线圈按设计原则有不同数量的中间抽头，按照不同的接法可以对交流电压实现升压或降压。
当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的―部分线匝上。
通常把同时属于一次和二次的那部分绕组称为公共绕组，其余部分称为串联绕组，同容量的自耦变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。
因此随着电力系统的发展、电压等级的提高和输送容量的增大，自藕变压器由于其容量大、损耗小、造价低而得到广泛应用.自耦变压器属于无隔离的变压器，其原理如下图1所示。
图2 三相自耦式变压器原理图（2）三相有载分接开关早在70年前，有载分接开关已经应用在变压器上，用于电力系统中有载状态下通过调节变比来控制二次电压、无功及有功装置，明显改善了电力系统的工作效率。
SVR馈线调压器应用简介工作原理SVR馈线调压器是一个特殊设计的有载调整装置的自耦变压器组成，它可以自动“监视”并平滑地调节输出电压，使其输出电压保证在要求的电压范围内。
27档调压可实现每步调压幅度为线路电压的0.75%，如图所示。
图：工作原理图（法拉迪电气）调压器结构调压开关油位计电源侧套管负载套管温度计探头散热片铭牌（法拉迪电气）调压器功能和特点精度高：在设定范围内可实现27级调压寿命长：独特调压分接头设计，避免调压时产生电弧，可保证近百万次操作寿命。
免维护：全密封设计，防护等级高，耐候性优良，可长时间免于维护。
灵活：可灵活的安装于线路和变电站内，必要时可退出运行和开闭所功能。
功能强：通过控制器的RS232接口，实现SCADA配电自动化。
损耗低：设计最大限度的降低铁损，减小空载损耗。
经济：能经济有效的调节线路电压，大幅度降低线路损耗和延长设备使用寿命。
应用方案电压严重不足线路有些线路因负载过大或输电距离太长，电压严重不足，如修建变电站，造价过于昂贵。
这时可在线路上电压开始超出运行范围位置安装线路调压器来调节线路电压，保证末端用电设备工作电压达到正常水平，如图所示：（法拉迪电气）在变压器总出线侧变压器的调节装置和线圈共一个油箱，调压分接头的频繁动作会造成绝缘油的裂化，增加变压器的维修量，从而诱发各种潜在问题。
这时在变压器总出线侧安装电压调节器可代替变压器调压装置，大大减少变压器维修量，降低线路安全隐患，如图所示：（法拉迪电气）在重要10kV出线分支如果出线A分支较长，负载较大，而出线B分支较短时，用变压器的调压分接头无法满足每一路的具体要求。
这时可在出线A和出线B分别加装调压器以满足不同用户调压要求，如图所示：（法拉迪电气）。
馈线自动调压器设计方法研究郑建华1，张庆磊2，王宝华2（1.江苏昆山供电公司江苏昆山215300；2.南京理工大学自动化学院，江苏南京210094）摘要：针对10kV 农村电网电压质量问题，提出了一种新型的有载调压器--10kV 馈线自动调压器的设计方法，即详细说明了该调压器档位动作电压的整定原理及档位控制器的设计。
该装置具有良好的控制和保护功能，并且可以通过无线通信实现外部控制。
关键词：电压质量；调压器；晶闸管控制自动调压器（TVR ）中图分类号：TM714.2文献标识码：A文章编号：1674－6236（2012）24-0162-03Study on design of feeder automatic voltage regulatorZHENG Jian -hua 1，ZHANG Qing -lei 2，WANG Bao -hua 2（1.Jiangsu Kunshan Electric Power Corporation ，Kunshan 215300，China ；2.School of Automation ，Nanjing University of Science and Technology ，Nanjing 210094，China ）Abstract:Regarding voltage quality problem of 10kV rural power system ，a new kind of design of 10kV feeder automatic voltage regulator is proposed.Present detailed rule of how transformer ratio changed with voltage and design of tap control.The regulator is proved to have complete control and protective function and can be controlled outside through wireless communication.Key words:voltage quality ；voltage regulator ；TVR （Thyristor Voltage Regulation ）收稿日期：2012-07-28稿件编号：201207171作者简介：郑建华（1973—），男，江苏常州人，硕士。
研究方向：电网调度及管理。
经过农网改造工程后，农村配电网络有了很大的改善，但是受到地形地貌、投资规模的限制，布点不合理，致使部分10kV 输电线路的供电半径超出了合理范围[1]。
随着季节、昼夜的变化，电压波动大，造成了电能质量不合格、线损较大等问题，严重影响了农民生活、生产[2-3]。
为此，论文设计了一种新型的调压装置：馈线自动调压器。
1调压器工作原理自动调压器是一种自动跟踪输入电压变化而保证其输出电压稳定的装置，可以广泛运用于6kV 、10kV 以及35kV 供电系统中，在20%的范围内对输入电压进行自动调节[4]。
设备安装在距线路首端1/2处或2/3处，可以使线路的电压质量得到保证，对于主变不具备有载调压的变电站，也可以将自动调压器安装在变电站主变出线侧，实现有载调压[5]。
变压器二次侧有若干抽头，利用单片机控制晶闸管开断来提供不同等级的电压调节，从而实现馈线调压的目的[6-8]。
2调压器档位动作电压整定馈线调压器可以针对不同的负荷情况进行档位调整，根据线路电压改变变比，从而达到调压的目的，其拥有7个档位，30%的调压范围，使调压器可以很好地适应农村调压要求。
2.1调压器档位电压整定原理受到负荷波动的影响，线路末端的电压会发生变化，针对不同的电压降落，必须调整调压器的档位设置。
图1描述了一个典型的农村输电模型。
其中线路长度设为L km ，线路末端功率设为S=P+jQ MVA 。
对换挡的要求：保证线路末端电压在7%的变化范围内；一般情况下不能越级换挡；换挡次数应尽可能的少。
假设变比为K ，线路首端电压为U 0，末端电压为U 1，调压器输入电压为U in ，输出电压为U out ，且U out =KU in 。
根据模型，有以下等式：U 1=U out -ΔU 1（1）其中ΔU 1为调压器安装点到线路末端的电压降，x 为调压器安装点到首端的距离，且有：ΔU 1=L -x x （U 0-U in ）×U 0U out（2）（U 0-U in ）是线路首端到安装处的压降，α=U 0out是调压器安装处前后的线路电压等级比。
令L -x x=K t ，代入得：电子设计工程Electronic Design Engineering第20卷Vol.20第24期No.242012年12月Dec.2012图1农村输电线路Fig.1Rural power systemKU in -K t （U 0-U in ）×U 0U out=U t（3）其中线路末端电压U 1需满足约束条件9.7<U 1<10.7，代入上式则可以求得在K 已知条件下的U in 范围，但显然由于U 0U out的存在，需要求解一元二次方程，会面临伪根的问题，论文对此方程进行了简化。
对α=U 0U out分析，U out 与U 1成相同的增减趋势，U 0为常数，所以α=U 0U out与U 1成反比。
还可以分析得到当U 1=9.3时，α≈1；而U 1=10.7时，α略小于1。
所以可以把约束方程写为：9.3＜KU in -K t （U 0-U in ）＜10.5（4）即：9.3-10.5K t t ＜U in<10.5（1+K t ）t（5）2.2整定举例从式（5）可以看出，实际上档位动作的整定只和调压器输入电压U in 和调压器安装处距离与线路长度比K t 有关，而无需测得线路末端的实际负荷，这样大大简化了实际工程的难度。
以某实际输电线路为例，仍然采用图1所示的模型，输电线路长度为20km ，调压器通常安装在线路中间，这里取距线路首端距离x =9km ，K t =11，代入式（5）可得：22.13K +1.22＜U in＜23.33K +1.22（6）对所有档位进行分析，如表1所示。
对某一个档位，满足末端电能质量要求的输入电压范围，其范围上下限就是该档位的动作电压（换挡电压）。
每一个档位都有自己相对应的动作电压，在数轴上可以更直观地看出这一关系。
其中1档空置，因为在正常情况下，输入电压不会超过2档的上限。
1档可以作为特殊运行条件时的档位，例如单相接地短路情况下的带故障运行。
下面就是档位到达动作电压时，切换的情况：6←7→闭锁5←6→74←5→62←4→52←3→4闭锁←2→31空置需注意的是4档降档时，直接降到2档，因为3、4两档的动作下限较近，若电压变化较大，则可能4档降到3档后又必须立即降到2档，增加了动作次数。
所以为了降低动作次数，允许跨级换挡。
3换档控制器设计目前普遍采用的换挡做法是电机带动档位开关闸刀的移动，但如何做到保证电机转动的快速、准确始终是一个问题。
为了达到更好的控制效果，论文采用晶闸管控制系统。
3.1晶闸管控制原理晶闸管是可以用来实现利用弱电流控制大功率电路，馈线调压器使用了7对双向晶闸管来控制档位，如图2所示，每对晶闸管连接了变压器不同的绕组，从而对应不同的变比。
3.2单片机换档控制器设计双向晶闸管的控制只需要TTL 门电路电压驱动即可，可以直接与单片机的输出口相连，为了节约输出端口，只使用3个端口，外接3-8译码器以驱动7个档位控制如图3所示。
4智能控制系统的设计对于一个带控制芯片的调压器来说，仅有自动调压功能是不够的，也没有充分利用单片机的性能，一个完整的控制系统如图4所示，其还包含键盘输入、显示电路、无线通信、外部时钟、外部存储以及故障保护。
图3晶闸管控制档位Fig.3Tap controlled by thyristor图2档位控制Fig.2Control of taps图4单片机控制晶闸管Fig.4Single chip processor drive thyristor表1档位与变比Tab.1Tap change and transformer ratio档位变比U in /kV 110：10.00（9.97，10.50）210：10.33（9.82，10.36）310：10.67（9.68，10.20）410：11.00（9.54，10.06）510：11.33（9.41，9.92）610：11.67（9.27，9.77）710：12.00（9.14，9.64）《电子设计工程》2012年第24期图5系统硬件结构图Fig.5Structure diagram of the hardware system键盘输入可以对程序进行调整，无线通讯可以对调压器的运行进行实时监控，外部时钟保证在单片机掉电的情况下仍然可以记录时间，外部存储可以安全的存储大量的系统运行数据以便后续研究，故障保护可以使单片机在非正常运行条件下进入特殊运行模式来满足输电任务要求，并在故障条件下保护单片机不受损害，与继电保护装置配合对输电线路进行保护。
5结论通过建立输电线路模型，进行潮流计算，可以确定调压器档位动作电压的整定规则。
对于变压器分接头控制，舍弃传统的机械控制技术，采用更方便、快捷的晶闸管控制，其设计简单易行，具有很好的控制效果。
馈线自动调压器具有较宽的调压范围，可以有效地确保输电线路的电压质量。
