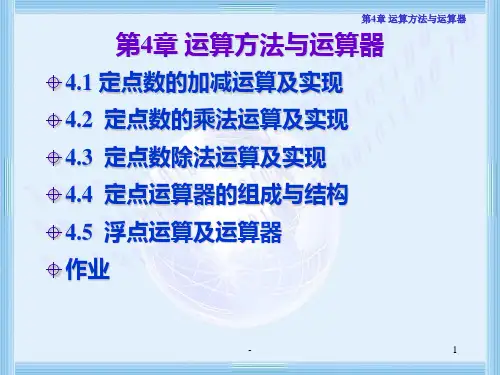

第4章 运算方法与运算器
补码加减运算举例
例：已知X=+1011，Y=-0100，用补码计算X+Y 和X-Y。
写出补码：
[X]补 =0,1011 [Y]补 =1,1100 [-Y]补 =0,0100 计算：
0,1011 ＋ 1,1100
0,0111
[X＋Y]补 = 0, 0111
0,1011 ＋ 0,0100
-
7
第4章 运算方法与运算器
当x+y<0时， 2＋(x+y)<2， 所以， (x)补＋(y)补＝ 2+(x+y) =(x＋y)补
（3）当 x<0,y>0,则x+y>0或x+y<0,该种情况和第 二种情况一样，把x和y的位置对调即得证。
（4）当x<0，y<0时，则x+y<0。
所以，(x)补＝2+x，(y)补＝2+y 故： (x)补+ (y)补= 2+x+ 2+y=2+(2+x+y) 因为：|x+y|<1,所以1< 2+x+y<2
4) X= –3 X补=1 1101
Y= –2 Y补=1 1110
Y= 2 Y补=0 0010
0 0001（+1补码）
1 1111（–1补码）
-
12
第4章 运算方法与运算器
例. 求(X – Y)补
1) X= 4 X补=0 0100
2) X= –4 X补=1 1100
Y= –5 Y补=1 1011Biblioteka Y= 5 Y补=0 0101

计算机组成原理华科版第二章运算方法与运算器课件

计算机组成原理华科版第二章运算方法与运算器课件

4
计算机组成原理
⑵补码表示法
第二章 运算方法与运算器
• 由于补码在作二进制加、减运算时较方便,所以 在计算机中广泛采用补码表示二进制数。
• 补码运算中，可以用加法代替减法，节省元件， 降低成本。
5
计算机组成原理
第二章 运算方法与运算器
⑵补码表示法
原码求补码方法：正数不变（相同）。负数符号位不变， 数值位求反加1
第二种浮点表示的格式为
1，10001001，01111111110000000000000
17
计算机组成原理
⑶ 浮点数的表示举例
第二章 运算方法与运算器
某机用32b表示一个数，阶码部分占8b（含一位符号 位2格5式6）.。5，，尾x数2=1部27分/2占56，2 4试b（写含出一x1和位x符2的号两位种）浮。点数设表x1示=-
最小负数 最大负数
最小正数
最大正数
1.0000000 1.1111111
0.0000001
0.1111111
-1
-2－7
2－7
1-2－7
11
计算机组成原理
第二章 运算方法与运算器
定点整数的表示范围：
①设字长为8b，用原码表示时，其表示范围如下：
最小负数 最大负数 最小正数 最大正数
11111111 10000001 00000001 01111111
计算机组成原理
１．真值与机器数
第二章 运算方法与运算器
采用正、负符号加上二进制的绝对值，则这种 数值称为真值。
将正负号分别用一位数码0和1来代替，一般将 这种符号位放在数的最高位。这种在机器中使 用的连同数符一起数码化的数，称为机器数。
1
计算机组成原理

第3章运算方法和运算器讲义(计算机组成原理课件)

第3章运算方法和运算器讲义(计算机组成原理课件)

N → ½ 1 Cn 2A-B→ A 2C → C
A<0?
Y → ½ 0 Cn 2A+B→A 2C → C
CR+1→CR N
CR=n? Y A<0? N 1 → Cn XS⊕YS→ QS End Y 0→Cn A+B→A
24
原码不恢复余数法需要注意的问题:
(1) 在定点小数除法运算时，为了防止溢出，要求被除 数的绝对值小于除数的绝对值， |X|＜ |Y| （ |X|=|Y|除 外），且除数不能为0。 (2)在原码加减交替法中，当最终余数为负数时，必须 恢复一次余数，使之变为正余数，注意此时不需要再左移 了。
二、补码乘法
将此式展开，得到递推关系： [Z0]补=0 [Z1]补=2-1{[Z0]补+(yn+1-yn)[x]补} [Z2]补=2-1{[Z1]补+(yn-yn-1)[x]补} . . [Zn]补=2-1{[Zn-1]补+(y2-y1)[x]补} 从而得到： [x×y]补=[Zn]补+(y1-ys).[x]补 --------补码一位乘比较法
1.补码一位乘
• 用补码做加减运算很方便，做乘法（包括除法）却
是原码很方便，既然这样为何又有补码乘法呢？主 要为了避免频繁的码制转换。 被乘数x, [x]补＝xs.x1…xn 乘数y, [y]补＝ys.y1…yn • 校正法 ⑴ x任意，y>0时， [X×Y]补 ＝ [Y]补× [Y]补 ⑵ x任意，y<0时， [X×Y]补 ＝ [X]补× (0.y1…yn )+[-X]补
3

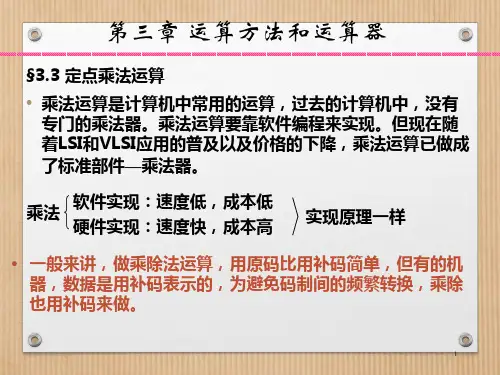

§3.3 定点乘法运算
X×Y=X×0.1011 =X×0.1+X×0.00+X×0.001+X×0.0001 =0.1{X+0.1[0+0.1(X+0.1×X)]} =2-1{X+2-1{0+2-1[X+2-1(X+0)]}} |X|×|Y| = |X|× (0.Y1Y2 … Yn )

第二章运算方法和运算器PPT课件

第二章运算方法和运算器PPT课件
浮点数的表示就不是惟一的。
▪ 尾数域最左位(最高有效位)总是1， 故这一位经常不予存储， 而认为隐藏在小数点的左边。
▪ 采用移码表示阶码E ，将浮点数的指数真值e变成阶码E时， 应将指数e加上一个固定的偏移值127(01111111)，即 E=e+127。
29.01.2021
-
14
2.1.1数据格式
第二章 运算方法和运算器
2.1数据与文字的表示 2.2定点加法、减法运算 2.3定点乘法运算 2.4定点除法运算 2.5定点运算器的组成 2.6浮点运算与浮点运算器
29.01.2021
-
返回 1
2.1数据与文字的表示方法
2.1.1数据格式 2.1.2数的机器码表示 2.1.3字符的表示 2.1.4汉字的表示 2.1.5校验码
S 阶码(8位)
尾数(23位)
指数e=阶码-127=10000010-01111111=00000011=(3)10 包括隐藏位1的尾数
1.M=1.011 0110 0000 0000 0000 0000=1.011011
于是有
x=(-1)S×1.M×2e=+(1.011011)×23=+1011.011=(11.375)10
29.01.2021
-
9
2.1.1数据格式
3、定点纯整数
x0 x1 x2 x3 … xn-1 xn
符号
量值
小数点固定于最后一位之后， 不需专门存放位置
表示数的范围是 0≤|ｘ|≤2n－1
最小数、最大数、最接近0的正数、最接近0的负数呢?
29.01.2021
-
10
2.1.1数据格式
4、定点表示法的特点
29.01.2021
