16G101-1图集培训大纲本图集替代11G101-1，如新图纸设计说明仍采用原11G101在图纸会审上应提出，改用该图集。
一、钢筋混凝土梁正截面破坏主要有以下形式:(1)适筋破坏:该梁具有正常配筋率,受拉钢筋首先屈服,随着受拉钢筋塑性变形的发展,受压混凝土边缘纤维达到极限压应变,混凝土压碎.此种破坏形式在破坏前有明显征兆,破坏前裂缝和变形急剧发展,故也称为延性破坏.(2)超筋破坏:当构件受拉区配筋量很高时,则破坏时受拉钢筋不会屈服,破坏是因混凝土受压边缘达到极限压应变、混凝土被压碎而引起的。
发生这种破坏时，受拉区混凝土裂缝不明显，破坏前无明显预兆，是一种脆性破坏。
由于超筋梁的破坏属于脆性破坏，破坏前无警告，并且受拉钢筋的强度未被充分利用而不经济，故不应采用。
（3）少筋破坏：当梁的受拉区配筋量很小时，其抗弯能力及破坏特征与不配筋的素混凝土类似，受拉区混凝土一旦开裂，则裂缝区的钢筋拉应力迅速达到屈服强度并进入强化段，甚至钢筋被拉断。
受拉区混凝土裂缝很宽、构建扰度很大，而受压混凝土并未达到极限压应变。
这种破坏是“一裂即坏”型，破坏弯矩往往低于构件开裂时的弯矩，属于脆性破坏，故不允许设计少筋梁。
二、钢筋混凝土结构斜截面主要破坏形态：（1）斜拉破坏：当剪跨比较大且箍筋配置较少、间距太大时，斜裂缝一旦出现，该裂缝往往成为临界斜裂缝，迅速向集中荷载作用点延伸，将梁沿斜截面劈裂成两部分而导致梁的破坏。
破坏前梁的变形很小，且往往只有一条斜裂缝，破坏具有明显的脆性。
（2）剪压破坏：当剪跨比适中或箍筋量适量、箍筋间距不太大时，发生得破坏称为剪压破坏。
剪压破坏有一定预兆。
（3）斜压破坏：这种破坏发生在剪跨比很小或腹板宽度很窄的T形梁或I形梁上。
发生这种破坏时破坏荷载很高，但变形很小，箍筋不会屈服，属于脆性破坏。
验收时应注意不要千篇一律的只看图集节点，这只是局部，首先应该确定的前提时所有钢筋规格型号尺寸等是否和图纸一致，主要控制项目保证了再去看局部节点做法。
16G101图集与11G101图集对比16G101图集取消了非抗震设计标准16G101-1与11G101-1主要修改页面与不同2016年9月1日起实施16G101-1 11G101-1P5、总说明3.本图集标准构造详图的主要设计依据：增加了《中国地震动参数区划图》 GB 18306-2015当依据的标准进行修订或有新的标准出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术产品，视为无效。
工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。
P5、无GB 18306-2015平面整体表示方法制图规则1．总则P7、16G101-1中、1.0.9条未有该内容；1、0、9条中8款：注明上部结构的嵌固部位位置：框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明。
总则P7、11G101-1中1.0.9条3款中的“当抗震设计时，也应注明以明确选用相应抗震的标准构造详图。
”对应的8款未具体注明。
2．柱平法施工图制图规则P8、2.1柱平法施工图的表示方法增加了2.1.4上部结构嵌固部位的注写：1、框架柱嵌固部位在基础顶面时，无需注明。
2、框架柱嵌固部位不在基础顶面时，在层高表嵌固部位标高下使用双细线注明，并在层高表下注明上部结构嵌固部位标高。
3、框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，可在层高表地下室顶板高下使用双虚线注明，此时首层柱端箍筋加密区长度范围及纵筋连接位置均按嵌固部位要求设置。
P8、无具体要求双虚线——地下室顶板（考虑实际存在嵌固作用时）双细线——嵌固部位2.2列表注写方式P8、2.2.2中1款，柱编号，表2.2.2中原“框支柱KZZ”改写为“转换柱ZHZ”其他编号不变。
（以下各条均同该条）右栏第二行：“框支柱”更正为“转换柱”。
P8为KZZP9、2.2.2条3款中，强调了“芯柱中心应与柱中心重合”P9未明确强调P9、2.2.2条4款中，明确用了“对于采用非对称配筋的矩形截面柱，必须每侧均注写中部筋”的要求。

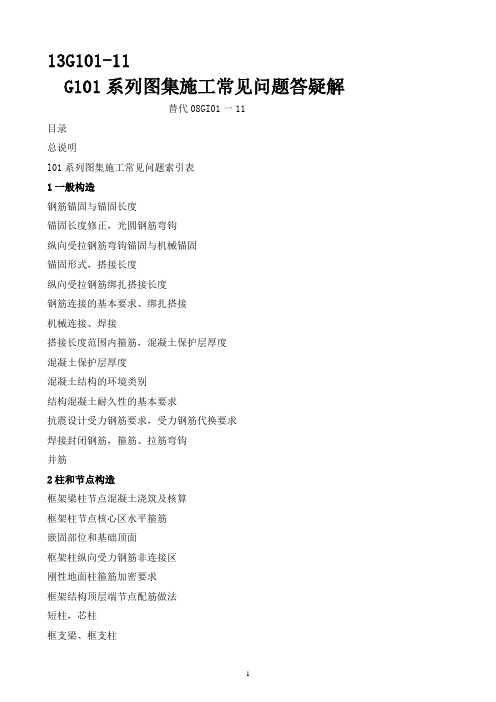

13G101-11G101系列图集施工常见问题答疑解替代08GI01一11目录总说明l01系列图集施工常见问题索引表1一般构造钢筋锚固与锚固长度锚固长度修正，光圆钢筋弯钩纵向受拉钢筋弯钩锚固与机械锚固锚固形式，搭接长度纵向受拉钢筋绑扎搭接长度钢筋连接的基本要求、绑扎搭接机械连接、焊接搭接长度范围内箍筋，混凝土保护层厚度混凝土保护层厚度混凝土结构的环境类别结构混凝土耐久性的基本要求抗震设计受力钢筋要求，受力钢筋代换要求焊接封闭钢筋，箍筋、拉筋弯钩并筋2柱和节点构造框架梁柱节点混凝土浇筑及核算框架柱节点核心区水平箍筋嵌固部位和基础顶面框架柱纵向受力钢筋非连接区刚性地面柱箍筋加密要求框架结构顶层端节点配筋做法短柱，芯柱框支梁、框支柱3剪力墙构造底部加强部位约束边缘构件水平分布钢筋计入约束边缘构件体积配箍率的构造做法扶壁柱、十字和非正交暗柱构造剪力墙水平钢筋在边缘构件内的构造做法剪力墙边缘构件竖向胡筋顶端构造剪力墙连梁、暗梁及边框梁与墙体钢筋位置关系连梁地下室外墙转角处钢筋连接4梁构造梁纵向钢筋的最小净距，梁下部悬挑板配置吊筋梁上部非通长钢筋伸出长度楼层框架梁纵向受力钢筋在端支座的锚固构造框架梁上部通长钢筋、架立钢筋框架梁下部纵向受力钢筋梁与剪力墙垂直相交节点构造框架梁有一端支座为非框架柱时的配筋构造宽扁梁非框架梁端支座上部钢筋构造非框架梁端支座下部钢筋构造受扭非框架梁构造要求梁腰筋配置要求附加箍筋和吊筋构造梁悬挑端的配筋构造折梁的配筋构造5板构造单向板、双向板的概念楼面板、层面板中的各种钢筋双向板配筋构造单向板配筋构造板端支座钢筋构造框支转换层楼板悬臂板配筋构造悬臂板在阳角和阴角的附加加强钢筋构造斜板钢筋间距和板式楼样斜向分布钢筋间距6基础构造柱、墙插筋在基础中的锚固柱、墙插筋锚固区横向钢筋独立深基础短柱条形基础分布钢筋基础梁JL、基础次梁JCL、梁板式筏形基础平板LPB纵向钢筋连接区域基础梁JL、基础次梁JCL端部配筋构造筏形基础底板墙体洞口过梁配筋构造梁板式筏形基础钢筋排布方案筏形基础边缘封边钢筋筏形基础电梯基坑配筋构造独立基础及桩基承台钢筋构造三桩承台受力钢筋构造墙下承台梁桩顶纵筋在承台内的锚固构造基础联系梁附录G101系列图集的使用范围，平法结构施工图设计的表达方法平法结构施工图设计的构件编号总说明1编制依据1.1本图集根据住房和城乡建设部建质函［2013]86号“住房城乡建设部关于印发2013年国家建筑标准设计编制工作计划的通知”进行编制。
目录1. 11G101图集介绍2. 汇总03G101-1图集与11G101-1图集之100处不同3. 11G101与03G101变化解析1. 11G101图集介绍1）、11G101-1图集11G101-1 《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》是对03G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）》、04G101-4《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）》的修编。
本次修编按《混凝土结构设计规范》GB 50010-2010、《建筑抗震设计规范》GB 50011-2010、《高层混凝土结构技术规程》JGJ 3-2010等新规范对图集中标准构造详图部分进行了修订；结合设计人员习惯对制图规则部分内容进行了调整；修编将原03G101-1、04G101-4内容合并为一本，将原08G101-5中地下室部分内容与上部结构协调统一后编入，适用于基础顶面以上结构施工图设计，方便设计施工人员使用。
图集中包括基础顶面以上的现浇混凝土柱、墙、梁、楼面与屋面板（有梁楼盖及无梁楼盖）等构件的平面整体表示方法制图规则和标准构造详图两部分内容。
图集编号：11G101-1图集名称：混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）备注：替代03G101-1、04G101-4定价：69.00 元开本：16 开主编单位：中国建筑标准设计研究院2）、11G101-2图集（等待发布）11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》是对03G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》的修编。
本次修编按新规范对图集中标准构造详图部分进行了修订；结合设计人员习惯对制图规则部分增加了剖面注写和列表注写两种方式。
、图集编制说明————————————————————————————————作者：————————————————————————————————日期：图集编制说明一、一般说明1、本图集所列塑钢门窗，根据使用性能分为“一般型”和“全防腐型”两种类型。
“一般型”适用于一般工业建筑和民用建筑，“全防腐型”塑钢门窗除紧固件特制外，所有配套的“五金件”均为优质工程塑料制品，适用于有“氯、氯化氢等腐蚀性气体作用下的特殊工业建筑及沿海盐雾地区的民用建筑。
2、本图集主要提供不同型材生产厂家型材断面和一定数量的门窗立面形式，以供选用。
3、本图集洞口尺寸按GB5824-86《建筑门窗洞口尺寸系列》规定，所注尺寸均以毫米为单位。
4、按照建设部门发布《建筑门窗（塑钢）产品生产许可证实施细则》第四条：“凡生产建筑门窗（塑钢）的企业，必须取得生产许可证”的规定，塑钢门窗用户必须采用国家授于生产许可证企业的合格产品。
5、塑钢门窗生产厂提供的产品，应符合国家标准所规定的材料和技术要求，其抗风压性能、空气渗透和雨水渗漏性能按国家标准规定的检测方法进行试验，以满足使用地区风压及建筑功能要求所决定的性能指标。
6、按国家标准GB106-86《建筑外窗抗风压性能分级及其检测方法》取30年一遇10分钟平均风速的风压计算值作为外窗变形检测风压值，取50年一遇瞬时风速的风压计算值作为外窗安全强度检测风压值，后者为前者的2.5倍，依照GB7106-86《建筑外窗抗风压性能分级及其检测方法》附录A建筑外窗抗风强度计算方法，安全强度风压W可以表示为：W = Ka K3.K Z W0Ka------系数，强度计算取2.5，刚度计算取1.1。
W0------按《建筑结构荷载规范》查得当地基本风压值。
K Z--------按上述规范查得所定风压高度变化系数。
取值见下表。
K3--------按《钢筋混凝土高层建筑结构设计与施工规定》外墙围护构件迎风面增大的风压系数为1.5。
11J930：住宅建筑构造图集编号11J930图集名称住宅建筑构造定价168.00 元开本16 开主编单位•中国建筑标准设计研究院内容简介11J930《住宅建筑构造》国家建筑标准设计图集是对03J930-1《住宅建筑构造》的全面修编。
修编后的图集内容顺应住宅建筑发展的需要，在符合国家相关规范、规程、标准的基础上结合近年来新材料、新技术、新工艺的发展，为住宅建筑设计、施工、监理提供了更多的技术资料。
11J930《住宅建筑构造》结合设计、施工、监理人员的使用特点进行编制，内容主要包含室外工程、地下室防水、砌体墙、墙体保温、轻质内隔墙、外墙面及室外装修配件、楼地面、内墙面及室内装修配件、屋面工程、楼梯栏杆、常用门窗、厨房、卫生间等。
11J930《住宅建筑构造》国标图集采用了新的编排方式：将图集中的相关内容整合后分项编排，主要项均含有分项说明、构造做法、节点详图，内容相对独立完整。
方便使用者快速查找、选用。
备注替代03J930-1目录目录 1总说明11A 室外工程室外工程说明A1混凝土、水泥砂浆台阶A2剁斧石、细石混凝土台阶 A3细石混凝土、铺地砖台阶 A4碎拼青片石、镶嵌卵石台阶A5镶嵌卵石、花岗石板台阶 A6条石饰面台阶A7细石混凝土、嵌砌卵石散水A8水泥砂浆、种植散水A9花岗石饰面、块石灌浆散水A10明沟式散水 A11外保温墙散水A12水泥砂浆面层坡道 A13细石混凝土面层、水泥礓磋面层坡道A14 轮椅通行坡道A15沥青、混凝土路面 A16混凝土、混凝土砖路面A17透水砖路面 A18嵌草砖、花岗石路面A19景观木质人行道路面A20花池、台阶挡墙A21室外大台阶 A22大台阶栏杆、栏板 A23轮椅坡道扶手详图 A24立柱式不锈钢框宣传栏A26集中长廊式信报箱 A27B 地下室防水地下室防水做法说明B1常用防水层选用表 B3地下室卷材防水B4地下室有机防水涂料防水 B5地下室复合防水B6全埋式地下室卷材防水构造B8地下室卷材防水构造B9全埋式地下室涂料防水构造B10地下室涂料防水构造B11地下室复合防水构造B12保护层及卷材收头构造图 B14侧墙施工缝防水构造B15模板活动式穿墙螺栓防水构造B16 模板固定式穿墙螺栓防水构造B17 变形缝防水构造B18后浇带防水构造B20固定式穿墙管防水构造B21可卸式穿墙管防水构造B22桩头防水构造B23窗井防水构造B24C 砌体墙砌体墙设计说明C1KP1多孔砖墙墙脚C3KP1多孔砖楼层垫层、地沟通风孔C4KP1多孔砖女儿墙C5KP1多子砖墙窗台、窗套C6KP1多孔砖墙窗上口C7KP1多孔砖墙门窗安装C8KP1多孔砖墙体设备安装C9KP1多孔砖外墙变形缝C10KP1多孔砖屋面变形缝C11KP1多孔砖内墙、顶棚变形缝C12小砌块外墙基础墙身、勒脚（承重）C13小砌块无阳台处外墙节点（承重）C14小砌块有阳台处外墙节点（承重）C15小砌块外墙节点（非承重）C16小砌块墙门框安装示例C18小砌块墙铝合金窗安装示例C20小砌块墙电气管线安装示例C21小砌块墙电表箱或消火栓箱平立面示意 C22填充加气混凝土砌块框架结构外墙C23填充加气混凝土砌块女儿墙及雨篷详图 C26填充加气混凝土砌块外墙墙脚构造详图 C27加气块与钢筋混凝土交界处构造和防裂详图C28D 墙体保温墙体保温设计说明 D1内保温构造 D2内保温墙面平面节点详图（增强粉刷石膏EPS板）D4内保温墙面踢脚、窗侧口节点详图（增强粉刷石膏EPS）D5内保温墙面窗台、窗上口节点详图（增强粉刷石膏EPS板） D6 内保温墙面平面节点详图（纸面石膏岩棉复合板）D7内保温墙面踢脚、窗侧口节点详图（纸面石膏岩棉复合板） D8 内保温墙面窗台、窗上口节点详图（纸面石膏岩棉复合板） D9 内保温墙面平面节点详图（胶粉EPS颗粒浆料）D10内保温墙面踢脚、窗侧口、顶板节点详图（胶粉EPS颗粒浆料）D11内保温墙面窗台、窗上口节点详图（胶粉EPS颗粒浆料）D12 内保温平面节点详图（无机保温材料） D13踢脚、架空楼板节点详图（无机保温材料）D14窗侧口部位节点详图（无机保温材料） D15内保温墙面凸窗详图D16内保温墙散热器、开关盒、吊柜安装详图D17内保温墙窗帘盒、附件固定安装详图D18坐便器水箱、面盆、管卡、挂镜线安装详图D19E 内隔墙轻质内隔墙设计说明E1条板内隔墙平、立、剖面索引图 E3单、双层条板内隔墙平面图E4水泥（石膏）条板与条板连接节点E5双层水泥（石膏）条板连接节点 E6水泥（石膏）条板抗震构造节点 E7陶粒混凝土条板与条板连接节点 E8双层陶粒混凝土条板连接节点E9陶粒混凝土条板抗震构造节点E10条板与地面连接、踢脚做法节点 E11条板与门窗框连接节点E12水泥（石膏）条板与门窗框连接节点E13预埋吊挂件、敷线、电气开关、插座安装节点 E14 条板预埋件、连接件及钢板卡E15轻钢龙骨石膏板内隔墙平、立、剖面索引图E16 轻钢龙骨布置图及石膏板接缝处理E17隔墙明缝构造处理 E18隔墙与主体结构连接E19隔墙T型连接节点 E20隔墙十字型及异型连接节点E21石膏板隔墙底部踢脚做法 E22隔墙门（窗）框连接节点 E23墙体吊挂件与管线穿墙安装详图 E24F 外装修外装修说明 F1聚氨酯涂料外墙面 F2丙烯酸涂料外墙面 F3面砖外墙面 F4锦砖（马赛克）外墙面F5干挂板材外墙面F6石材外墙面 F7不同墙体交接处墙面F8锦砖（马赛克）镶贴墙面 F9面砖镶贴墙面F10面砖镶贴排砖方式 F11文化石墙面 F12外墙阳角角饰F13挂贴花岗石板墙面 F14挂贴石材筒子板F16干挂花岗岩石材墙面F17披叠板墙面构造说明F19披叠板有龙骨外保温墙面构造F20披叠板无龙骨外保温墙面构造F21披叠板外保温墙面节点详图F22外保温墙体预制GRC檐口线安装图F23外保温墙体GRC腰线安装 F24外保温墙面石材腰线安装 F25勒脚构造F26混凝土雨篷 F28石材、金属板饰面雨篷构造F29玻璃面钢结构雨篷构造F30中式窗套、窗篷样式F31中式门楣、门头样式F32欧式窗套样式F33欧式门套样式及安装F34干挂石材门套F35凸窗护栏F36开敞阳台（钢筋混凝土栏板）F37 开敞阳台（装饰钢板）F38开敞阳台（玻璃栏板）F39封闭阳台（钢筋混凝土栏板）F41 封闭阳台（玻璃栏板）F42预制GRC瓶柱阳台栏杆F44阳台隔板及排水节点大样 F45阳台埋件及排水节点大样 F46阳台集热器安装详图F47分体式空调器室外机安装 F48窗下花台F50铝合金遮阳板F51轻型遮阳板 F52G 楼地面楼地面设计说明G1水泥砂浆楼地面G2水泥砂浆楼地面（有防水层）G3细石混凝土楼地面 G4细石混凝土楼地面（有防水层） G5地砖楼地面 G6地砖楼地面（有防水层） G7陶瓷锦砖（马赛克）楼地面G8陶瓷锦砖（马赛克）楼地面（有防水层）G9 石材板楼地面G10石材板楼地面（有防水层）G11橡塑合成板楼地面 G12地毯楼地面 G13竹木楼地面（有龙骨）G14单层长条硬木楼地面（有龙骨） G15双层长条硬木楼地面（有龙骨） G16双层软木楼地面（有龙骨）G17双层塑胶软木楼地面（有龙骨） G18双层软木楼地面G19软木复合弹性地板楼地面 G20单层塑胶软木楼地面G21双层塑胶软木楼地面G22硬木企口席纹拼花楼地面 G23强化复合木地板楼地面G24强化复合双层木地板楼地面G25浴厕防水木地板楼地面G26保温楼地面 G27保温楼面（板上设）G29保温楼面（板下设）G30隔声楼面G31保温并隔声楼面G32低温热水地板辐射采暖楼地面G33地砖面层采暖楼地面G34绿化种植土楼地面（陶粒渗水层）G37 绿化种植土楼地面（碎石渗水层）G38 楼、地面不同装饰材料接缝详图 G39H 内装修内装修说明 H1室内装饰材料燃烧性能等级表H2水泥石灰砂浆内墙面H3粉刷石膏抹灰内墙面H4水泥砂浆内墙面H5刮腻子涂料内墙面 H6乳胶漆内墙面H7贴壁纸（布）内墙面H8软包内墙面 H9胶合板内墙面H10面砖内墙面 H11面砖内墙面（有防水）H13锦砖（马赛克）内墙面H15锦砖（马赛克）内墙面（有防水）H17仿石砖内墙面H19薄石板、穿孔板吸声内墙面H21硬木企口板内墙面 H22刮腻子喷涂、水泥砂浆顶棚H23乳胶漆、抹灰顶棚 H24板底保温顶棚H25纸面石膏板、PVC（或PS）板、铝条板吊顶H26 踢脚详图H27墙裙详图H29顶棚石膏装饰线脚样式H31木制装饰贴脸、压条、线脚H33挂镜线、挂镜点详图H34护墙扶手、护墙带详图H35墙体转角护角详图 H36墙面不同装饰材料接缝详图H37 居室木龙骨吊顶H38轻钢龙骨支撑卡吊顶H39居室吊柜H40居室吊柜详图H41固定式木框玻璃隔断H43固定式塑料框玻璃隔断H44推拉隔断节点详图 H45玻璃砖隔断墙示意图H47无框玻璃砖隔断墙节点详图H48 有框玻璃砖隔断墙节点详图H49 石材装饰壁炉详图 H50木质装饰壁炉详图 H52文化石装饰壁炉详图H54石膏装饰壁炉详图 H55窗帘盒H56窗台详图H58窗内护栏H60凸窗护栏H62暖气罩详图 H63筒子板（门窗）H65电梯门套式样H66电梯井道隔声详图 H67内墙、顶棚成品变形缝平面节点 H68J 屋面工程屋面工程说明J1平屋面常用防水层做法选用表J5瓦屋面常用防水（垫）层做法选用表J6平屋面构造 J7瓦屋面构造（钢挂瓦条） J11瓦屋面构造（木挂瓦条） J12瓦屋面构造（沥青瓦、金属彩板仿平瓦）J13 平屋面挑檐 J14平屋面钢筋混凝土女儿墙 J15平屋面砖女儿墙J16平屋面斜檐口J17上人屋面女儿墙J18女儿墙集热器安装示意图 J19平屋面泛水防水层构造详图J20平屋面水平出入口 J21平屋面分隔缝及板缝构造 J23屋面人孔J24雨水口J25雨水管J26屋面过水孔 J29排汽屋面及设施基座构造 J30平屋面变形缝构造详图J31屋面高低跨度变形缝构造详图J33瓦屋面檐口 J34瓦屋面檐沟、泛水（木挂瓦条） J35瓦屋面檐沟、泛水（钢挂瓦条） J36瓦屋面屋脊、斜天沟（钢挂瓦条）J37瓦屋面屋脊、斜天沟（木挂瓦条）J38瓦屋面现浇屋脊、山墙封檐J39瓦屋面管道泛水J40瓦屋面挂瓦条、顺水条及避雷带支架安装J41 瓦屋面有保温镶嵌式集热器安装详图J42瓦屋面有保温架空式集热器安装详图J43瓦屋面变形缝构造详图J44沥青瓦屋面檐口、檐沟J46沥青瓦屋面泛水、斜天沟 J47沥青瓦屋面泛水、山墙封檐J48沥青瓦屋面管道泛水J49沥青瓦屋面避雷带支架安装J50沥青瓦屋面有保温镶嵌式集热器安装详图J51 金属彩板仿平瓦屋面檐口、檐沟和斜大沟J52 金属彩板仿平瓦屋面山墙挑檐和屋脊J53金属彩板仿平瓦屋面及管道泛水 J54金属彩板仿平瓦屋面、屋顶窗J55金属彩板仿平瓦屋面管道泛水J57瓦屋面折坡做法J59悬山双坡面构造做法J60坡屋顶露台构造做法J61K 楼梯、栏杆楼梯、栏杆设计说明K1楼梯及平台栏杆基本技术要求表 K2楼梯转折处的常用做法K3楼梯、平台栏杆形式索引图K4公用楼梯木扶手金属栏杆 K5公用楼梯金属扶手金属栏杆K6公用楼梯栏杆扶手 K7公用楼梯树脂扶手金属栏杆K8小开间公用楼梯栏杆K9楼梯靠墙扶手K10楼梯间护窗栏杆K11钢管扶手平台栏杆 K12玻璃平台栏板K14金属板（网）平台栏板K16钢筋混凝土平台栏板K17套内钢楼梯G1、G2平面图K19套内钢楼梯G1、G2详图K20套内木楼梯M1详图K21套内木楼梯M1配件图 K22套内木楼梯M2详图K23套内钢木螺旋楼梯详图K24套内钢木螺旋楼梯配件图 K25楼梯踏步防滑条形式K26预埋件、法兰盘详图K27楼梯扶手末端与墙、柱连接形式 K28 楼梯扶手起始端形式K29楼梯扶手断面形式 K30L 常用门窗常用门窗设计说明 L1门常用洞口尺寸选用图L23M镶板木门选用图L3模压门、模压防火门选用图L45M厨卫钢门选用图L56M厨卫木门选用图L65FM管道井钢防火门选用图L76FM管道井木防火门选用图L8阳台门常用洞口尺寸选用图L9窗常用洞口尺寸选用图L10玻璃性能指标表L11常用整窗传热系数（K）计算表L12 典型窗的传热系数近似计算表L13 断桥铝合金门窗安装详图 L14塑料门窗安装详图 L15外窗-沿墙外侧安装图 L16外窗-沿墙中部安装图 L17外门窗有附框安装详图L18外门窗有企口、有附框安装详图 L19 钢防火门安装详图 L20木防火门安装详图 L21钢防火窗安装详图 L22外窗防盗网详图L23集成卷帘窗使用说明L25集成卷帘窗（隐藏式）安装构造 L26 集成卷帘窗（吊挂式）安装构造 L27 卷帘护板护栏式样（成品）L289M手动卷帘门L2910M电动卷帘门L30卷帘门导轨安装图 L31卷筒箱安装位置图 L3211M车库电动折板门立面图、剖面图L33 车库电动折板门节点图L34M 厨房厨房设计说明M1住宅厨房平面索引图M2K2厨房布置图M4K3厨房布置图M5K5厨房布置图M6K6厨房布置图M7K8厨房布置图M8K11厨房布置图M9DK14厨房布置图M10K18厨房布置图M11K19厨房布置图M12剖面图M13燃气表安装详图M17水平、垂直排气道出口详图M19管线区封装详图M20N 卫生间卫生间设计说明N1卫生间平面索引图 N2B7卫生间洁具布置图N4B8卫生间洁具布置图N5B11卫生间洁具布置图N6B12卫生间洁具布置图N7B13卫生间洁具布置图N8AB15卫生间（无障碍）洁具布置图N9EB16整体卫生间示意图N10化妆台构造详图N11下沉式卫生间楼地面做法 N12下沉式卫生间楼地面详图 N13毛巾架、毛巾环、浴帘杆、浴巾架安装构造N14 卫生纸盒、肥皂盒、淋浴喷头架安装构造N15挂衣钩安装构造N16安全抓杆安装构造 N17卫生间配件安装构造N19相关技术资料462。
11图集与03图集对比的解释及说明11图集中明确楼板部分的规则同样适用于砌体结构。
第一页03图集对设计上机械连接没有明确的要求用什么形式；而11图集命啊u而要求设计上需指出机械连接使用的具体形式。
第二页11图集中对芯柱的平面表达方式有了明确的规定。
第三页03图集与11图集中墙柱代号稍有不同。
第四页03图集与11图集中对连梁的部分钢筋名称和代号的表达方式有所不同。
第五页11图集新增了对下试下外墙规范；03图集中没有。
第六页03图集中对剪力墙底部加强区的设计只限于一、二级抗震；但在11图集中剪力墙底部加强区的设计不在局限于一、二级抗震，只要是抗震设计都可以。
第七页一、03图集给出的钢筋种类有HPB235、HRB335、HRB335（RRB335）；11图集给出的钢筋种类为HPB300、HRB335（HRBF335）、HRB335(HRBF4005 、RRB335)、HRB500（HRBF500 ）。
二、03图集钢筋锚固系数表中给出钢筋直径范围：小于等于25mm、大于25mm，钢筋直径范围不同，同种类的钢筋锚固系数不同。
而11图集只是给出钢筋直径小于等于25mm的系数，钢筋直径大于25mm，锚固系数用表中的系数诚意1.1即可。
三、03图集钢筋的锚固长度分为抗震和非抗震两张系数表；在11图集中将抗震和非抗震的系数表合二为一。
四、03图集中钢筋锚固系数表中，混凝土等级最大到大于等于C40；而在11图集中混凝土等级在C40之后给出了C45、C50、C55、大于等于C60，明确了C40以上标号混凝土的锚固系数。
五、03图集中对锚固长度的最小值要求是250mm；二11图集要求锚固最小值为200mm。
六、03图集中的抗震系数表中直接给出了抗震的锚固系数；但在11图集中各个抗震等级的钢筋锚固系数是由公式计算出来得到的，且修正系数根据抗震等级不同而不同。
第八页对环境类别的划分：03图集中将环境类别分为：一类、二a类、二b类、三类、四类、五类。
11G101-1代替03G101-1、04G101-411G101-2代替03G101-211G101-3代替04G101-3、08G101-5、06G101-611G329-1代替03G329-111G329-2代替04G329-2、04G329-3、04G329-4、04G329-611G521-1~2（2011年合订本）代替10SG521-1~2现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。
1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加513、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
15、老图集没有并筋构造，新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。
17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。
18、边角柱顶层构造，老图集将梁柱分别表示，新图集采用组合形式。
19、柱楼层变截面锚固节点，老图集弯折入200，新图集弯折总长12d（Lae、La）20、墙上柱锚固，老图集锚固1.6Lae搭接5d，新图集锚固1.2Lae弯折150mm。
21、小墙肢概念，老图集为墙肢长度不大于墙厚3倍，新图集为墙肢长度不大于墙厚4倍。
22、老图集中没有下柱钢筋直径比上柱钢筋大节点构造，新图集增加下柱钢筋直径比上柱钢筋大节点构造。
23、柱顶锚固，老图集为3个节点，新图集增加加锚头（锚板）构造节点。
24、剪力墙端部暗柱节点，剪力墙墙身水平钢筋，老图集弯折15d，新图集弯折10d。
25、剪力墙墙身水平钢筋交错搭接，老图集外墙转角处为1.2Lae，其它位置为Lle，新图集统一为1.2Lae。
26、转角墙钢筋构造，老图集只有一个节点，新图集增加为三个节点。
27、墙身水平筋构造，老图集图例较少，新图集新增一页构造详图。
28、墙身顶部纵筋构造，老图集为板底增加Lae，新图集为弯折12d。
29、墙身顶部纵筋构造，老图集没有墙身与边框梁节点，新图集增加墙锚入边框梁Lae节点。
30、墙身顶部纵筋构造，老图集没有墙身在连梁的插筋锚固节点，新图集增加墙身在连梁的插筋锚固节点。
31、剪力墙变截面，老图集未标注不伸入上层钢筋的弯折长度，新图集规定12d。
32、三四级抗震剪力墙搭接钢筋为圆钢时，老图集规定可做5d直钩，新图集无此规定。
33、剪力墙纵筋可在同一部位搭接，老图集为三四级抗震或非抗震直径小于28时，新图集在此基础上取消直径28限制，并增加一二级抗震非底部加强部位。
34、剪力墙水平钢筋计入约束边缘构件体积配箍率的构造做法，老图集无，新图集增加。
35、剪力墙边缘构件竖向钢筋连接构造，老图集区分约束构件及构造构件，其中搭接按1.2Lae计算，新图集不区分，其中搭接按Lle计算。
36、剪力墙上起边缘构件时，边缘构件在剪力墙中的锚固做法，老图集无，新图集规定锚固1.2Lae。
37、连梁箍筋封闭位置，老图集规定可位于任何一角，新图集无规定。
38、双洞口连梁中间支座内设置箍筋，老图集未规定，新图集规定设置箍筋。
39、连梁侧面筋为剪力墙水平筋，老图集有此规定，新图集未规定。
40、连梁端部支座为小墙肢时，老图集规定按框架梁纵筋锚固，新图集未规定。
41、连梁端部支座为边框柱时，老图集无节点，新图集规定按框架节点。
42、暗梁与连梁重叠时钢筋构造，老图集无节点，新图集规定暗梁纵筋（连梁附加纵筋）伸入墙内每侧max（Lae，600）。
43、连梁暗撑，老图集两个节点，新图集三个节点（增加筒中筒结构Lae取值的规定，修改暗撑箍筋构造规定）。
44、连梁暗撑锚固长度，老图集为Lae，新图集为Lae且大于600。
45、暗撑箍筋加密区长度，老图集规定为600mm，新图集无规定。
46、墙洞补强，老图集圆洞只有大于300节点构造，新图集变化为300至800，800以上两个构造。
47、楼层框架梁端部锚固节点，老图集上下层钢筋弯锚节点相同，新图集修改底部钢筋弯锚节点为“伸至梁上部纵筋弯钩段内侧或柱外侧纵筋内侧”。
48、楼层框架梁端支座加锚头（锚板）锚固及中间节点梁下部筋在节点外搭接构造，老图集无，新图集有。
49、非框架梁端支座锚固节点锚固平直段，老图集为大于等于0.4Lae，新图集为两种情况，并应由设计指定。
50、当非框架梁端支座为柱、剪力墙、框支梁、深梁时，老图集负筋伸入支座长度为Ln/3，箍筋是否加密未明确，新图集区分两种情况由设计注明，箍筋应加密。
51、非框架梁底部钢筋锚固La，老图集为弧形非框架梁按La，新图集为当梁配有受扭纵向钢筋时按La。
52、梁侧面纵向构造筋和拉筋构造中a小于等于200，老图集a从梁底向上一个起步距离开始计算，新图集从梁底开始计算。
53、主次梁附加钢筋间距，老图集规定间距8d且小于等于正常间距，加密时应小于等于100，新图集无规定，仅说明配筋值由设计标注。
54、折梁钢筋构造，老图集无，新图集有。
55、纯悬挑梁底筋锚固，老图集为12d，新图集为15d。
56、悬挑梁第二排钢筋构造，老图集为0.75l，新图集为0.75l加弯折。
57、悬挑梁节点详图，老图集有三个节点，新图集有七个节点，增加了屋面层悬挑梁构造。
58、剪力墙在框支梁中的锚固，老图集按伸至框支梁底弯折计算，新图集墙身按锚固Lae 计算，边缘构件按按锚固1.2Lae计算。
59、框支梁侧面钢筋直锚不足时弯锚，老图集要求大于等于0.4Lae加15d，新图集与此相同，并增加总锚固长度大于Lae的要求。
60、井字梁，老图集对于弯锚平直段的规定是不小于0.4La，新图集区分“设计按铰接时”及“充分利用钢筋的抗拉强度时”并具体由设计指定，另增加部分构造说明。
61、板上部非贯通筋在板内弯折长度a，老图集规定a=h-15，新图集无规定。
62、板筋端支座（支座为梁、剪力墙、圈梁）锚固构造，老图集为总锚长取La，新图集为限定的平直段长度加15d弯钩。
63、板筋端支座（支座为砌体墙）锚固构造，老图集底筋为大于120且大于h，面筋同底筋并加弯钩，新图集底筋为大于120且大于h且大于墙厚/2，面筋同底筋且平直段增加大于0.35Lab规定，弯钩竖直段增加15d规定。
64、受拉钢筋锚固长度，老图集任何情况下不得小于250mm，新图集任何情况下不得小于200mm。
65、抗裂构造筋、抗温度筋、分布筋自身及相互关联构造，；老图集无，新图集新增加。
66、悬挑板上部钢筋端部弯钩，老图集伸至板底加5d水平弯钩，新图集伸至板端加竖向弯钩。
67、折板配筋构造，老图集无，新图集增加。
68、板翻边构造，老图集有多次弯折，新图集采用多根钢筋，每根钢筋最多弯折两次。
69、无支撑板端部封边构造，老图集无，新图集增加。
70、板带端支座钢筋构造，老图集为总锚固长度取La，新图集为限定平直段长度加15d弯钩。
71、板中暗梁钢筋构造，老图集无，新图集增加。
72、后浇带钢筋构造，老图集区分50%搭接留筋和100%搭留筋构造，新图集均为100%搭接留筋构造并区分梁板墙构件。
73、局部升降板构造三，老图集钢筋连续通过，新图集取消。
74、板洞加强筋构造二，老图集有斜向补强筋，新图集取消，并增加环向加强筋。
75、板放射筋支座锚固，老图集无规定，新图集规定平直段及竖直段长度。
76、柱帽钢筋锚固，老图集均为Lae（La），新图集有15d弯钩规定。
77、地下室外墙封顶构造，老图集为自板底增加Lae，且伸至板顶弯折15d，新图集区分简支支承和弹性嵌固支撑两种构造。
78、钢筋种类，老图集主要包括热轧HPB235级、HRB335级、HRB400级和RRB400级钢筋四种，新图集主要包括HPB300级、HRB335级、HRB400级、RRB400级和HRB500级钢筋五种，并增加HRBF335级、HRBF400级、和HRBF500级三个细晶粒热轧钢筋种类，并取消环氧树脂涂层钢筋。
79、锚固长度中的混凝土强度上限范围，老图集为C40，新图集为C60。
80、纵筋搭接区箍筋加密，老图集规定按小于等于5d且小于等于100mm加密，新图集规定与此相同并增加箍筋直径不小于d/4规定，并增加当受压钢筋直径大于25时，在搭接接头端面外100范围内设置两道箍筋的规定。
81、梁加腋，老图集为竖向加腋，新图集新增水平加腋。
82、焊接封闭箍，老图集没有，新图集增加。
83、板贯通筋采用两种规格“隔一布一”时，老图集无制图规则，新图集规定以Axx/yy@xxx 形式表示。
84、环境类别条件描述，老图集为2002版规范内容，新图集为2010版规范内容。
85、机械锚固长度，老图集为0.7Lae，新图集为基本锚固长度的60%。
86、机械锚固长度范围内设置箍筋，老图集有规定，新图集无规定。
87、板纵筋非接触搭接构造，老图集有两个节点，新图集只保留了错位搭接构造，取消了弯折搭接构造。
88、单（双）向板配筋示意图，老图集无，新图集新增加。
89、无梁板抗冲切箍筋间距，老图集为小于等于h0/3，新图集与此相同并增加小于等于100 。
