普通型钢悬挑脚手架计算书华科大康园教师住宅小区（B)区工程工程；工程建设地点:武汉市武昌区鲁磨路；属于剪力墙结构；地上27层；地下2层；建筑高度：84m；标准层层高：2.9m ；总建筑面积：121866.19平方米；总工期：540天。

本工程由武汉康恒房地产发展有限公司投资建设，武汉开来建筑设计有限公司设计，中国建筑技术集团有限公司湖北分公司地质勘察，湖北天慧工程咨询有限公司监理，湖北长安建筑股份有限公司组织施工；由蒋同义担任项目经理，段景添担任技术负责人。

型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》(JGJ80-91) 以及本工程的施工图纸。

一、参数信息1.脚手架参数双排脚手架搭设高度为 17.4 m，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为1.05m，立杆的步距为1.8 m；内排架距离墙长度为0.20 m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；连墙件布置取两步三跨，竖向间距 3.6 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处湖北武汉市，基本风压0.35kN/m2；风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数μs为0.214；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:4 层；脚手板类别:竹笆片脚手板；栏杆挡板类别:竹笆片脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.5m，建筑物内锚固段长度 2.3 m。

锚固压点螺栓直径(mm):20.00；楼板混凝土标号:C35；6.拉绳与支杆参数钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):2.900；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 1.2 m。

二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

1.均布荷载值计算小横杆的自重标准值: P1= 0.038kN/m ；脚手板的荷载标准值: P2= 0.3×1.5/3=0.15kN/m ；活荷载标准值: Q=3×1.5/3=1.5kN/m；荷载的计算值: q=1.2×0.038+1.2×0.15+1.4×1.5=2.326kN/m；小横杆计算简图2.强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩，计算公式如下:M qmax=ql2/8最大弯矩 M qmax =2.326×1.052/8=0.321kN·m；最大应力计算值σ=M qmax/W =63.103N/mm2；小横杆的最大弯曲应力σ =63.103N/mm2小于小横杆的抗弯强度设计值[f]=205N/mm2，满足要求！3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度荷载标准值q=0.038+0.15+1.5=1.688kN/m ；νqmax=5ql4/384EI最大挠度ν=5.0×1.688×10504/(384×2.06×105×121900)=1.064 mm；小横杆的最大挠度 1.064 mm 小于小横杆的最大容许挠度 1050 / 150=7 与10 mm，满足要求！三、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。

1.荷载值计算小横杆的自重标准值: P1= 0.038×1.05=0.04kN；脚手板的荷载标准值: P2= 0.3×1.05×1.5/3=0.158kN；活荷载标准值: Q= 3×1.05×1.5/3=1.575kN；荷载的设计值: P=(1.2×0.04+1.2×0.158+1.4×1.575)/2=1.221kN；大横杆计算简图2.强度验算最大弯矩考虑为大横杆自重均布荷载与小横杆传递荷载的设计值最不利分配的弯矩和。

M max=0.08ql2均布荷载最大弯矩计算:M1max=0.08×0.038×1.5×1.5=0.007kN·m；集中荷载最大弯矩计算公式如下:M pmax=0.267Pl集中荷载最大弯矩计算:M2max=0.267×1.221×1.5= 0.489kN·m；M=M1max + M2max=0.007+0.489=0.496kN·m最大应力计算值σ=0.496×106/5080=97.638N/mm2；大横杆的最大弯曲应力计算值σ=97.638N/mm2小于大横杆的抗弯强度设计值[f]=205N/mm2，满足要求！3.挠度验算最大挠度考虑为大横杆自重均布荷载与小横杆传递荷载的设计值最不利分配的挠度和,单位:mm；均布荷载最大挠度计算公式如下:νmax=0.677ql4/100EI大横杆自重均布荷载引起的最大挠度：νmax= 0.677×0.038×15004 /(100×2.06×105×121900)=0.052 mm；集中荷载最大挠度计算公式如下:νpmax=1.883Pl3/100EI集中荷载标准值最不利分配引起的最大挠度：小横杆传递荷载 P=(0.04+0.158+1.575)/2=0.886kNν= 1.883×0.886×15003/ ( 100 ×2.06×105×121900)=2.243 mm；最大挠度和：ν= νmax+ νpmax=0.052+2.243=2.296 mm；大横杆的最大挠度 2.296 mm 小于大横杆的最大容许挠度 1500 / 150=10与10 mm，满足要求！四、扣件抗滑力的计算按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，该工程实际的旋转单扣件承载力取值为8.00kN。

纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(《建筑施工扣件式钢管脚手架安全技术规范》5.2.5):R ≤ R c其中 Rc -- 扣件抗滑承载力设计值,取8.00kN；R -- 纵向或横向水平杆传给立杆的竖向作用力设计值；小横杆的自重标准值: P1=0.038×1.05×2/2=0.04kN；大横杆的自重标准值: P2=0.038×1.5=0.058kN；脚手板的自重标准值: P3=0.3×1.05×1.5/2=0.236kN；活荷载标准值: Q=3×1.05×1.5 /2=2.362kN；荷载的设计值: R=1.2×(0.04+0.058+0.236)+1.4×2.362=3.709kN；R < 8.00kN，单扣件抗滑承载力的设计计算满足要求！五、脚手架立杆荷载的计算作用于脚手架的荷载包括静荷载、活荷载和风荷载。

静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值，为0.1248kN/mN G1=[0.1248+(1.05×2/2)×0.038/1.80]×17.40=2.561kN；(2)脚手板的自重标准值；采用竹笆片脚手板，标准值为0.3kN/m2N G2= 0.3×4×1.5×(1.05+0.2)/2=1.125kN；(3)栏杆与挡脚手板自重标准值；采用竹笆片脚手板挡板，标准值为0.15kN/mN G3=0.15×4×1.5/2=0.45kN；(4)吊挂的安全设施荷载，包括安全网:0.005kN/m2N G4=0.005×1.5×17.4=0.13kN；经计算得到，静荷载标准值N G=N G1+N G2+N G3+N G4=4.267kN；活荷载为施工荷载标准值产生的轴向力总和，立杆按一纵距内施工荷载总和的1/2取值。

经计算得到，活荷载标准值N Q=3×1.05×1.5×2/2=4.725kN；考虑风荷载时,立杆的轴向压力设计值为N=1.2 N G+0.85×1.4N Q=1.2×4.267+ 0.85×1.4×4.725= 10.743kN；不考虑风荷载时,立杆的轴向压力设计值为N'=1.2N G+1.4N Q=1.2×4.267+1.4×4.725=11.735kN；六、立杆的稳定性计算风荷载标准值按照以下公式计算W k=0.7μz·μs·ω0其中ω0 -- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：ω0=0.35kN/m2；μz -- 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：μz= 0.74；μs -- 风荷载体型系数：取值为0.214；经计算得到，风荷载标准值为:W k=0.7 ×0.35×0.74×0.214=0.039kN/m2；风荷载设计值产生的立杆段弯矩 M W为:M w=0.85 ×1.4W k L a h2/10=0.85 ×1.4×0.039×1.5×1.82/10=0.022kN·m；考虑风荷载时,立杆的稳定性计算公式σ=N/(φA) + M W/W ≤ [f]立杆的轴心压力设计值：N=10.743kN；不考虑风荷载时,立杆的稳定性计算公式σ=N/(φA)≤ [f]立杆的轴心压力设计值：N=N'= 11.735kN；计算立杆的截面回转半径：i=1.58 cm；计算长度附加系数参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)表5.3.3得： k=1.155 ；计算长度系数参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)表5.3.3得：μ=1.5 ；计算长度 ,由公式 l0=kuh 确定：l0=3.118 m；长细比: L0/i=197 ；轴心受压立杆的稳定系数φ,由长细比 l o/i 的结果查表得到：φ= 0.186立杆净截面面积： A=4.89 cm2；立杆净截面模量(抵抗矩) ：W=5.08 cm3；钢管立杆抗压强度设计值：[f] =205N/mm2；考虑风荷载时σ=10742.886/(0.186×489)+22438.551/5080=122.53N/mm2；立杆稳定性计算σ=122.53N/mm2小于立杆的抗压强度设计值 [f]=205N/mm2，满足要求！不考虑风荷载时σ=11735.136/(0.186×489)=129.023N/mm2；立杆稳定性计算σ=129.023N/mm2小于立杆的抗压强度设计值 [f]=205N/mm2，满足要求！七、连墙件的计算连墙件的轴向力设计值应按照下式计算：N l=N lw + N0连墙件风荷载标准值按脚手架顶部高度计算μz＝0.92，μs＝0.214，ω0＝0.35，W k=0.7μz·μs·ω0=0.7 ×0.92×0.214×0.35=0.048kN/m2；每个连墙件的覆盖面积内脚手架外侧的迎风面积 A w=16.2 m2；按《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)5.4.1条连墙件约束脚手架平面外变形所产生的轴向力(kN), N0= 5.000kN；风荷载产生的连墙件轴向力设计值(kN)，按照下式计算：N lw=1.4×W k×A w=1.094kN；连墙件的轴向力设计值 N l=N lw + N0= 6.094kN；连墙件承载力设计值按下式计算：N f=φ·A·[f]其中φ -- 轴心受压立杆的稳定系数；由长细比 l/i=200/15.8的结果查表得到φ=0.966，l为内排架距离墙的长度；A=4.89 cm2；[f]=205N/mm2；连墙件轴向承载力设计值为 N f=0.966×4.89×10-4×205×103=96.837kN；N l=6.094 < N f=96.837,连墙件的设计计算满足要求！连墙件采用双扣件与墙体连接。

合集下载

悬挑架子计算书

悬挑架子计算书

悬挑架子计算书1、材料自重：<1）杆件自重立杆：20m大横杆<包括扫地杆及防护栏杆）：1.5m×19根＝28.5m 小横杆：1.5m×9＋1m×6＝19.5m剪刀撑：2.4m×5＝12m总长为：80m38.4N/m×80m＝3072N<2）扣件自重15N×32个＝480N<3）脚手板自重400N/m2×1.5m2＝600N<4）安全网自重5N/m2×30 m2＝150N<5）工字钢自重168.9N/m×3.5m＝591.2N合计：3072＋480＋600＋150＋591.2＝4893.2N2、活荷载：按3000N/m2计算，3000 N/m2×1.5 m2＝4500N3、验算工字钢R2R2.3m1.2mR1＝4893.2×1.2＋4500×1.4＝12171.84NR2＝6350.5 NMmax＝12171.84×1.2＝14606.2N·m14＃工字钢：Wn＝102cm3，Wnf＝102×215＝21930 N·mMmax< Wnf，满足要求。

4、根据工程实际情况，悬挑架遇建筑物阳台需加长工字钢尺寸，为保证结构安全，应保留阳台底部支撑系统。

R2R3.6mR1＝5112.7×1.2＋4500×1.4＝12435.2NR2＝4145.1NMmax＝12435.2×1.2＝14922.2N·m14＃工字钢：Wn＝102cm3，Wnf＝102×215＝21930 N·mMmax< Wnf，满足要求。

5、验算元钢：R2取大值进行验算为6350.5N6350.5/2×0.85＝3735.6Nφ20元钢抗拉强度为215 N/mm2215×3.14×102＝67510N＞3735.6N所以满足要求。

最长悬挑量计算(完整)

最长悬挑量计算(完整)

普通型钢悬挑脚手架计算书型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

一、参数信息:1.脚手架参数双排脚手架搭设高度为 18.0 米，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.45米，立杆的横距为1.05米，立杆的步距为1.80 米；内排架距离墙长度为2.05米；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；脚手架沿墙纵向长度为 150 米；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 0.80；连墙件布置取两步两跨，竖向间距 3.60 米，水平间距2.90 米，采用扣件连接；连墙件连接方式为双扣件连接；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处湖南省长沙市，查荷载规范基本风压为0.350，风荷载高度变化系数μz为0.740，风荷载体型系数μs为0.645；计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m2):0.1233；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m2):0.150；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:6 层；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16号槽钢，其中建筑物外悬挑段长度3.20米，建筑物内锚固段长度 2.10 米。

与楼板连接的螺栓直径(mm):20.00；楼板混凝土标号:C30；6.拉绳与支杆参数支撑数量为:1；钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):6.000；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 3.10 m。

型钢悬挑脚手架(扣件式)计算书

型钢悬挑脚手架(扣件式)计算书

型钢悬挑脚手架(扣件式)计算书架体验算一、脚手架参数二、荷载设计立面图侧面图三、横向水平杆验算纵、横向水平杆布置方式横向水平杆在上纵向水平杆上横向水平杆根数n 2横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 107800 横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 4490纵、横向水平杆布置承载能力极限状态q=1.2×(0.033+G kjb×l a/(n+1))+1.4×G k×l a/(n+1)=1.2×(0.033+0.35×1.2/(2+1))+1.4×3×1.2/( 2+1)=1.89kN/m正常使用极限状态q'=(0.033+G kjb×l a/(n+1))+G k×l a/(n+1)=(0.033+0.35×1.2/(2+1))+3×1.2/(2+1)=1.37kN/m 计算简图如下：1、抗弯验算M max=max[ql b2/8，qa12/2]=max[1.89×0.92/8，1.89×0.152/2]=0.19kN·mσ=M max/W=0.19×106/4490=42.57N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q'l b4/(384EI)，q'a14/(8EI)]=max[5×1.37×9004/(384×206000×107800)，1.37×1504/(8×206000×107800)]=0.528mmνmax＝0.528mm≤[ν]＝min[l b/150，10]＝min[900/150，10]＝6mm满足要求！3、支座反力计算承载能力极限状态R max=q(l b+a1)2/(2l b)=1.89×(0.9+0.15)2/(2×0.9)=1.16kN正常使用极限状态R max'=q'(l b+a1)2/(2l b)=1.37×(0.9+0.15)2/(2×0.9)=0.84kN四、纵向水平杆验算承载能力极限状态由上节可知F1=R max=1.16kNq=1.2×0.033=0.04kN/m正常使用极限状态由上节可知F1'=R max'=0.84kNq'=0.033kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.38×106/4490=83.54N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝1.26mm≤[ν]＝min[l a/150，10]＝min[1200/150，10]＝8mm满足要求！3、支座反力计算承载能力极限状态R max=2.68kN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.9横向水平杆：R max=1.16kN≤R c=0.9×8=7.2kN纵向水平杆：R max=2.68kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算脚手架搭设高度H 19.6 脚手架钢管类型Ф48×30.12每米立杆承受结构自重标准值gk(kN/m)1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+(l b+a1)×n/2×0.033/h)×H=(0.12+(0.9+0.15)×2/2×0.033/1.8)×19.6=2.73kN 单内立杆：N G1k=2.73kN查《规范》表A得，φ=0.188满足要求！2、立杆稳定性验算不组合风荷载作用单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(2.73+2.86)+1.4×3.78=12kNσ=N/(φA)=11999.32/(0.188×424)=150.53N/mm2≤[f]=205N/mm2满足要求！组合风荷载作用单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+0.9×1.4N Q1k=1.2×(2.73+2.86)+0.9×1.4×3.78=11.47kN M w=0.9×1.4×M wk=0.9×1.4×ωk l a h2/10=0.9×1.4×0.35×1.2×1.82/10=0.17kN·m σ=N/(φA)+M w/W=11470.12/(0.188×424)+170691.48/4490=181.91N/mm2≤[f]=205N/mm2 满足要求！八、连墙件承载力验算lw k a长细比λ=l0/i=600/15.8=37.97，查《规范》表A.0.6得，φ=0.9(N lw+N0)/(φAc)=(5.13+3)×103/(0.9×489)=18.42N/mm2≤0.85 ×[f]=0.85×205N/mm2=174.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=5.13+3=8.13kN≤0.9×12=10.8kN满足要求！悬挑梁验算一、基本参数二、荷载布置参数平面图立面图三、主梁验算主梁材料类型工字钢主梁合并根数n z 1主梁材料规格18号工字钢主梁截面积A(cm2) 30.6主梁截面惯性矩I x(cm4) 1660 主梁截面抵抗矩W x(cm3) 185主梁自重标准值g k(kN/m) 0.241 主梁材料抗弯强度设计值[f](N/mm2) 215主梁材料抗剪强度设计值[τ](N/mm2) 125 主梁弹性模量E(N/mm2) 206000 k第1排：F1=F1/n z=12/1=12kN第2排：F2=F2/n z=12/1=12kN1、强度验算弯矩图(kN·m)σmax=M max/W=19.99×106/185000=108.07N/mm2≤[f]=215N/mm2符合要求！2、抗剪验算剪力图(kN)τmax=Q max/(8I zδ)[bh02-(b-δ)h2]=25.11×1000×[94×1802-(94-6.5)×158.62]/(8×16600000×6.5)=24.57N/mm2τmax=24.57N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=18.45mm≤[ν]=2×l x/250=2×3820/250=30.56mm符合要求！4、支座反力计算R1=-19.85kN,R2=45.25kN四、悬挑主梁整体稳定性验算主梁轴向力：N =[0]/n z=[0]/1=0kN压弯构件强度：σmax=M max/(γW)+N/A=19.99×106/(1.05×185×103)+0×103/3060=102.93N/mm2≤[f]=215 N/mm2符合要求！受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=0.56σ = M max/(φb W x)=19.99×106/(0.56×185×103)=192.99N/mm2≤[f]=215N/mm2符合要求！五、锚固段与楼板连接的计算主梁与建筑物连接方式平铺在楼板上锚固点设置方式压环钢筋压环钢筋直径d(mm) 16 主梁建筑物内锚固长度L m(mm) 1000梁/楼板混凝土强度等级C35压环钢筋1压环钢筋2锚固点压环钢筋受力：N/2 =9.92kN压环钢筋验算：σ=N/(4A)=N/πd2=19.85×103/(3.14×162)=24.68N/mm2≤0.85×[f]=0.85×65=55.25N/mm2 注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6 每个拉环按2个截面计算的吊环应力不应大于65N/mm2水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm 以上搭接长度符合要求！。

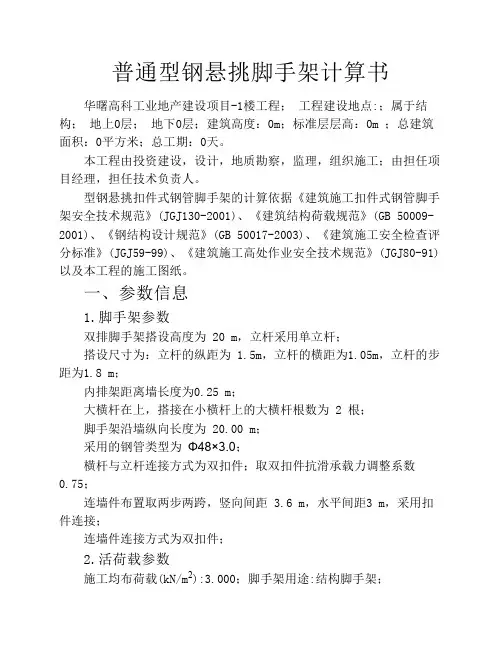

普通型钢悬挑脚手架计算书(20米)
