普通悬挑式扣件管脚手架计算书

悬挑支撑结构计算书一、计算依据1、《建筑结构荷载规范》GB50009-20122、《钢结构设计规范》GB50017-20033、《建筑施工临时支撑结构技术规范》JGJ300-20134、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011二、计算参数及施工简图（图1）立面图1（图2）立面图2三、悬挑部分竖向荷载验算架体按三角形架体每单位横截面面积上的自重值为计算基本单元，包括扣件、钢管下式中的w g为钢管自重标准值。

对于悬挑支撑结构横断面单位平米自重值为：g={[2(l a+l b+h)+(l a2+h2)0.5+(l b2+h2)0.5](w g+18.4/6)+2×13.2+1×14.6}/(l a h)=((2×(0.9+0.9+0.5)+(0.92+0.52)0.5+(0.92+0.52)0.5)×(2.43+18.4/6)+2×13.2+1×1 4.6)/(0.9×0.5)=172.451N/m2自重荷载标准值G=B t H t g k/(2l a l b)=2×2.4×172.451/(2×0.9×0.9)=510.966 N/m2p t=1.2(G+G1+G3)+1.4Q=1.2×(510.966/1000+2+0.35)+1.4×2=6.233 kN/m2≤p t,max=29.25kN/m2满足要求四、落地部分稳定验算1、悬挑部分竖向荷载引起的附加轴力n t=2Bt/la=2×2/0.9=4.444根据nt查JGJ300-2013表6.1.2得ηt=0.717N t=ηt p t l a B t=0.717×6.233×0.9×2=8.041kN2、落地部分长细比验算为方便计算立杆计算长度l0,按规范《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)中的公式5.4.6-1和5.4.6-1进行计算。

型钢悬挑脚手架(扣件式)计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20104、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-20036、《混凝土结构设计规范》GB50010-2010架体验算一、脚手架参数安全网设置全封闭基本风压ω0(kN/m2) 0.31.429，1.429 风荷载体型系数μs 1 风压高度变化系数μz(连墙件、单立杆稳定性)0.429，0.429风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n 4横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 98900 横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 4120纵、横向水平杆布置承载能力极限状态q=1.2×(0.03+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.03+0.3×0.8/(4+1))+1.4×2×0.8/(4+ 1)=0.542kN/m正常使用极限状态q'=(0.03+G kjb×l b/(n+1))=(0.03+0.3×0.8/(4+1))=0.078kN/m计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×0.542×1.52=0.122kN·mσ=γ0M max/W=1×0.122×106/4120=29.584N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.078×15004/(100×206000×98900)=0.131mmνmax＝0.131mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm 满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×0.542×1.5=0.894kN正常使用极限状态R max'=1.1q'l a=1.1×0.078×1.5=0.129kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=0.894kNq=1.2×0.03=0.036kN/m正常使用极限状态由上节可知F1'=R max'=0.129kNq'=0.03kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0M max/W=1×0.432×106/4120=104.854N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝0.212mm≤[ν]＝min[l b/150，10]＝min[800/150，10]＝5.333mm满足要求！3、支座反力计算承载能力极限状态R max=1.802kN五、扣件抗滑承载力验算纵向水平杆：R max=1×0.894/2=0.447kN≤R c=0.9×8=7.2kN横向水平杆：R max=1×1.802kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.03/h)×H=(0.13+1.5×4/2×0.03/1.8)×20=3.603kN 单内立杆：N G1k=3.603kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×l b×G kjb×1/1/2=(20/1.8+1)×1.5×0.8×0.3×1/1/2=2.18kN 1/1表示脚手板1步1设单内立杆：N G2k1=2.18kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/1=(20/1.8+1)×1.5×0.16×1/1=2.907kN1/1表示挡脚板1步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×20=0.3kN5、构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=2.18+2.907+0.3=5.387kN单内立杆：N G2k=N G2k1=2.18kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n jj×G kjj)/2=1.5×0.8×(1×2)/2=1.2kN内立杆：N Q1k=1.2kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(3.603+5.387)+ 1.4×1.2=12.468kN 单内立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(3.603+2.18)+ 1.4×1.2=8.62kN 七、立杆稳定性验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/16=168.75≤210满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=Kμh=1.155×1.5×1.8=3.119m长细比λ=l0/i=3.119×103/16=194.906查《规范》表A得，φ=0.1912、立杆稳定性验算组合风荷载作用单立杆的轴心压力标准值N'=N G1k+N G2k=3.603+5.387=8.99kN单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(3.603+5.387)+1.4×1.2=12.468kNM wd=φwγQ M wk=φwγQ(0.05ζ1w k l a H12)=0.6×1.4×(0.05×0.6×0.429×1.5×3.62)=0.21kN·m σ=γ0[N/(φA)+M wd/W]=1×[12468/(0.191×384)+210161.952/4120]=221.004N/mm2>[f]=205N/mm2 不满足要求，减小步距、减小立杆纵横向间距、减少施工作业层数！八、连墙件承载力验算lw k a长细比λ=l0/i=600/16=37.5，查《规范》表A.0.6得，φ=0.896(N lw+N0)/(φAc)=(9.73+3)×103/(0.896×384)=36.999N/mm2≤0.85×[f]=0.85×205N/mm2=1 74.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=9.73+3=12.73kN>0.9×12=10.8kN不满足要求，增设连墙件！九、脚手架材料用量计算悬挑梁验算一、基本参数平面图立面图三、主梁验算主梁材料类型工字钢主梁合并根数n z 1主梁材料规格16号工字钢主梁截面积A(cm2) 26.1 主梁截面惯性矩I x(cm4) 1130 主梁截面抵抗矩W x(cm3) 141主梁自重标准值g k(kN/m) 0.205 主梁材料抗弯强度设计值[f](N/mm2) 215主梁材料抗剪强度设计值[τ](N/mm2) 125 主梁弹性模量E(N/mm2) 206000 主梁允许挠度[ν](mm)1/250荷载标准值：q'=g k=0.205=0.205kN/m第1排：F'1=F1'/n z=8.99/1=8.99kN第2排：F'2=F2'/n z=8.99/1=8.99kN荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第1排：F1=F1/n z=12.47/1=12.47kN第2排：F2=F2/n z=12.47/1=12.47kN1、强度验算弯矩图(kN·m)σmax=γ0M max/W=1×20.144×106/141000=142.867N/mm2≤[f]=215N/mm2符合要求！2、抗剪验算剪力图(kN)τmax=γ0Q max/(8I zδ)[bh02-(b-δ)h2]=1×25.247×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=29.837N/mm2τmax=29.837N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=6.882mm≤[ν]=2×l x/250=2×1250/250=10mm符合要求！4、支座反力计算设计值：R1=-12.393kN,R2=38.034kN四、悬挑主梁整体稳定性验算受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=2由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb'值为0.93。

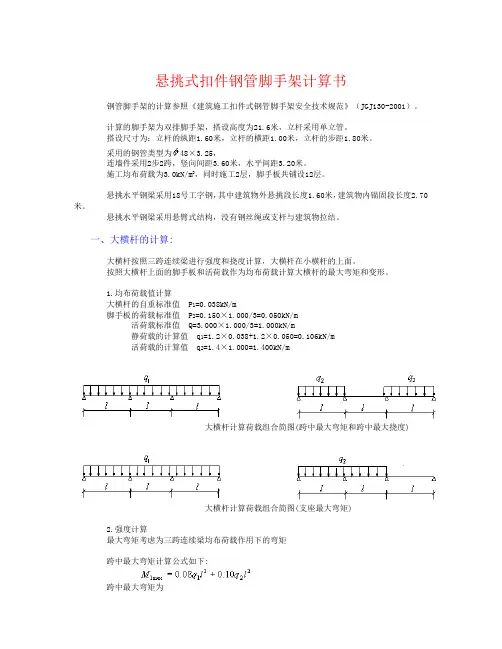

悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

计算的脚手架为双排脚手架，搭设高度为21.6米，立杆采用单立管。

搭设尺寸为：立杆的纵距1.60米，立杆的横距1.00米，立杆的步距1.80米。

采用的钢管类型为48×3.25，连墙件采用2步2跨，竖向间距3.60米，水平间距3.20米。

施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设12层。

悬挑水平钢梁采用18号工字钢，其中建筑物外悬挑段长度1.60米，建筑物内锚固段长度2.70米。

悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结。

一、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。

按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。

1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.150×1.000/3=0.050kN/m活荷载标准值 Q=3.000×1.000/3=1.000kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.050=0.106kN/m活荷载的计算值 q2=1.4×1.000=1.400kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.106+0.10×1.400)×1.6002=0.380kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.106+0.117×1.400)×1.6002=-0.446kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.446×106/4788.0=93.251N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值q1=0.038+0.050=0.088kN/m活荷载标准值q2=1.000kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.088+0.990×1.000)×1600.04/(100×2.06×105×114920.0)=2.906mm 大横杆的最大挠度小于1600.0/150与10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。

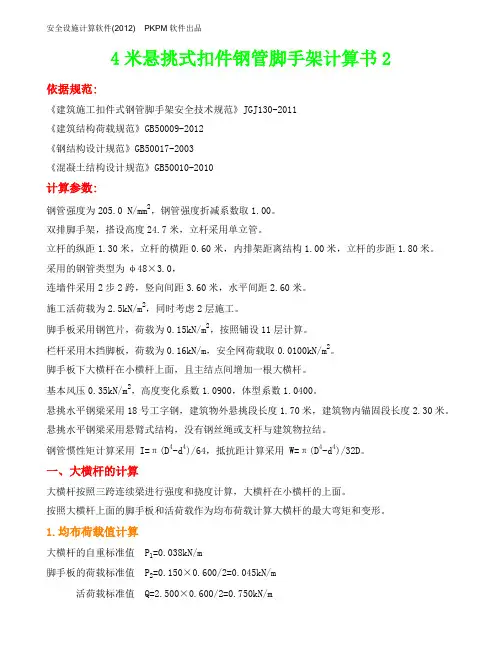

4米悬挑式扣件钢管脚手架计算书2依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。

双排脚手架，搭设高度24.7米，立杆采用单立管。

立杆的纵距1.30米，立杆的横距0.60米，内排架距离结构1.00米，立杆的步距1.80米。

采用的钢管类型为φ48×3.0，连墙件采用2步2跨，竖向间距3.60米，水平间距2.60米。

施工活荷载为2.5kN/m2，同时考虑2层施工。

脚手板采用钢笆片，荷载为0.15kN/m2，按照铺设11层计算。

栏杆采用木挡脚板，荷载为0.16kN/m，安全网荷载取0.0100kN/m2。

脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。

基本风压0.35kN/m2，高度变化系数1.0900，体型系数1.0400。

悬挑水平钢梁采用18号工字钢，建筑物外悬挑段长度1.70米，建筑物内锚固段长度2.30米。

悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结。

钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。

一、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。

按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。

1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.150×0.600/2=0.045kN/m活荷载标准值Q=2.500×0.600/2=0.750kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.045=0.100kN/m活荷载的计算值 q2=1.4×0.750=1.050kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.100+0.10×1.050)×1.3002=0.191kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.100+0.117×1.050)×1.3002=-0.225kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=0.225×106/4491.0=49.996N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值 q1=0.038+0.045=0.083kN/m活荷载标准值 q2=0.750kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.083+0.990×0.750)×1300.04/(100×2.06×105×107780.0)=1.028mm 大横杆的最大挠度小于1300.0/150与10mm,满足要求!二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。

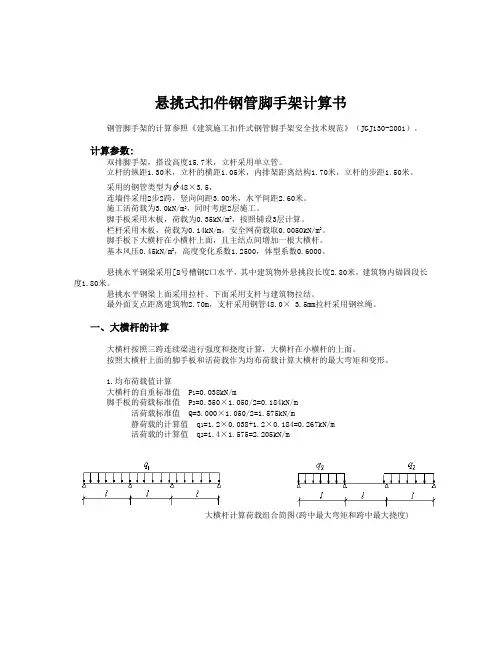

悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

计算参数:双排脚手架，搭设高度15.7米，立杆采用单立管。

立杆的纵距1.30米，立杆的横距1.05米，内排架距离结构1.70米，立杆的步距1.50米。

采用的钢管类型为48×3.5，连墙件采用2步2跨，竖向间距3.00米，水平间距2.60米。

施工活荷载为3.0kN/m2，同时考虑2层施工。

脚手板采用木板，荷载为0.35kN/m2，按照铺设3层计算。

栏杆采用木板，荷载为0.14kN/m，安全网荷载取0.0050kN/m2。

脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。

基本风压0.45kN/m2，高度变化系数1.2500，体型系数0.6000。

悬挑水平钢梁采用[8号槽钢U口水平，其中建筑物外悬挑段长度2.80米，建筑物内锚固段长度1.80米。

悬挑水平钢梁上面采用拉杆、下面采用支杆与建筑物拉结。

最外面支点距离建筑物2.70m，支杆采用钢管48.0× 3.5mm拉杆采用钢丝绳。

一、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。

按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。

1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.350×1.050/2=0.184kN/m活荷载标准值 Q=3.000×1.050/2=1.575kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.184=0.267kN/m活荷载的计算值 q2=1.4×1.575=2.205kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.267+0.10×2.205)×1.3002=0.409kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.267+0.117×2.205)×1.3002=-0.481kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.481×106/5080.0=94.694N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值q1=0.038+0.184=0.222kN/m活荷载标准值q2=1.575kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.222+0.990×1.575)×1300.04/(100×2.06×105×121900.0)=1.945mm 大横杆的最大挠度小于1300.0/150与10mm,满足要求!二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。

普通型钢悬挑脚手架计算书华曙高科工业地产建设项目-1楼工程； 工程建设地点:；属于结构； 地上0层； 地下0层；建筑高度：0m；标准层层高：0m ；总建筑面积：0平方米；总工期：0天。

本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。

型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》(JGJ80-91)以及本工程的施工图纸。

一、参数信息1.脚手架参数双排脚手架搭设高度为 20 m，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为1.05m，立杆的步距为1.8 m；内排架距离墙长度为0.25 m；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；脚手架沿墙纵向长度为 20.00 m；采用的钢管类型为 Φ48×3.0；横杆与立杆连接方式为双扣件；取双扣件抗滑承载力调整系数0.75；连墙件布置取两步两跨，竖向间距 3.6 m，水平间距3 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处湖南长沙市，基本风压0.35 kN/m2；风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数μs为0.214；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:4层；脚手板类别:竹笆片脚手板；栏杆挡板类别:竹笆片脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用18号工字钢，其中建筑物外悬挑段长度1.5m，建筑物内锚固段长度 2.3 m。

4#楼工字钢悬挑脚手架计算书型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》(JGJ80-91) 以及本工程的施工图纸。

一、参数信息:1.脚手架参数双排脚手架搭设高度为 11 m，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为1m，立杆的步距为1.5 m；内排架距离墙长度为0.40 m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 1.00；连墙件布置取两步三跨，竖向间距 3 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处辽宁沈阳市，查荷载规范基本风压为0.550kN/m2，风荷载高度变化系数μz为1.000，风荷载体型系数μs为1.128；计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1394；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:3 层；脚手板类别:木脚手板；栏杆挡板类别:栏杆、木脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.5m，建筑物内锚固段长度 2.5 m。

与楼板连接的螺栓直径(mm):20.00；楼板混凝土标号:C30；6.拉绳与支杆参数钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):2.400；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 1.4 m。

脚手架计算书一、永久荷载1、基本物架杆配件自重：每平米竖向架面的平均自重g k1=1/ah[(2h+a+b)g1+g3(a+2h)/6+4g1]=1/(1.3*1.5)[(2*1.5+1.3+.13)*38.4+(1.3+1.5*2)/6*18.4+4*13.2]=144.12N/m22、整体作用杆件自重：剪刀撑每隔六跨度一道，计算单元按两道算:1)、剪刀撑：G1=2*8.5*38.4=652.8N2)、连墙件：水平向按4米，竖向按4.2米，计算单元按6个计算。

G2=[(2*1.2+2*2)*38.4+4*13.2]*6=1791.36N 3）、全架性安全网：立网：G3=6*6*0.002=0.072N平网：G4=1*3*6*0.002=0.036N4）、整体作用杆件与基本物架连接时，所用的直角扣件与旋转扣件数量：a、剪刀撑固定在与之相交的横向水平杆的伸出端或立柱上所用旋转扣件为5*2=10个: G5=10*14.6=146Nb、整体作用杆件每平米坚向架面的平均自重荷载g k2=∑(1/si)[li(gi+g3/5)+ng K2]=1/(6*7.2)[652.8+179.36+0.072+0.036+146]=60.09N/m2二、可变荷载和作业层荷载1、作业层面上的施工荷载，考虑脚手架主要起围护作用，取为2KN/m22、作业层架面材料荷载脚步手板及非基本构架杆件的支承杆荷载脚手板用220*48*4000 自重为300N/块q K2=g Ka/a1b1+g Kb/s b=300/(0.22*4)+(2*1.3*38.4)/(4*0.8)=372.1N/m2=0.37KN/m23、作业层防护设施材料荷载挡脚板用220*48*4000的松木板,作业层按一层考虑。

g K3=∑q Ki/Li=300/4=75N/m一、风荷载及其计算1、风荷载标准值的计算式：wk=0.7μs*μz*w0查得：大庆市w0=0.30KN/m2风压高度糸数为μz/=1.36风荷载体型变化糸数μs=1.3ψψ=挡风面积/迎风面积取ψ=0.089 μs=0.12 wk=0.7*0.12*1.36*0.3=0.034KN/m2承载能力计算一、小横杆1、强度：M=ql2/8[1+(a1/lb)2]=(4.3*0.82/8)*[1-(0.3/0.8)2]=0.30KN·m=0.36*106N·mm W=π/32D*(D4-d4)=3.14/(32*48)*(484-412)=5.075*103正应力σ=M/W=（0.36*106）/(5.075*103)=59.1N/mm259.1N/mm2<205N/mm2符合要求2、挠度：因q K=(q K2+2)*1.5=3.56KN/m 查资料E=206*103N/mm2I=π/64*(D4-d4)=3.14/64*(484-414)=1.21*105mm2所以：y=q k al3/48EI*(6a2/l2+6a3/l3-1)=(3.56*300*8003)/(4.8*206*103*1.21*105)*[6*(0.3/0.8)2+6*(0.3/0.8 )3-1]=0.073mm<[μ]=l/150=5.3mm<10mm二、纵向水平杆：由于作业面荷载主要通过主节点传给立杆，所以纵向水平杆的强度和挠度不需要验算。

扣件式脚手架计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—20112、《建筑结构荷载规范》GB50009—20123、《钢结构设计规范》GB50017-20034、《建筑地基基础设计规范》GB50007-2011一、脚手架参数二、荷载设计地区浙江杭州市安全网设置全封闭基本风压ω0(kN/m2）0.3风荷载体型系数μs1风压高度变化系数μz（连墙件、单立杆稳定性)0.81,0.81风荷载标准值ωk(kN/m2)（连墙件、单立杆稳定性)0。

243，0.243计算简图：立面图侧面图三、横向水平杆验算纵、横向水平杆布置方式横向水平杆在上纵向水平杆上横向水平杆根数n0横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩I(mm4)121900横杆弹性模量E（N/mm2）206000横杆截面抵抗矩W（mm3）5080纵、横向水平杆布置承载能力极限状态q=1.2×(0。

038+G kjb×l a/(n+1)）+1。

4×G k×l a/(n+1）=1。

2×（0.038+0。

3×1。

5/（0+1））+1。

4×2×1.5/（0+1)=4.786kN/m正常使用极限状态q'=(0。

038+G kjb×l a/（n+1）)+G k×l a/(n+1）=(0。

038+0.3×1。

5/（0+1)）+2×1。

5/（0+1）=3.488kN/m计算简图如下：1、抗弯验算M max=max[ql b2/8，qa12/2］=max[4。

786×12/8,4。

786×0.152/2］=0。

598kN·m σ=M max/W=0。

598×106/5080=117。

768N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q’l b4/（384EI），q’a14/(8EI)］=max［5×3。

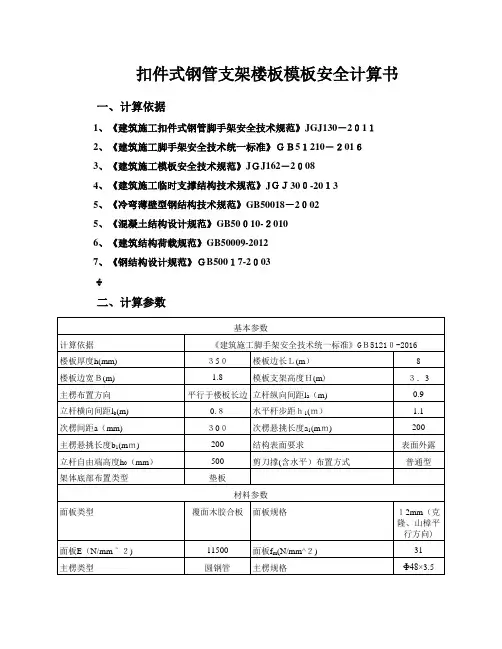

扣件式钢管支架楼板模板安全计算书一、计算依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－2０1１2、《建筑施工脚手架安全技术统一标准》ＧＢ5１210－２01６3、《建筑施工模板安全技术规范》JＧJ162－2０084、《建筑施工临时支撑结构技术规范》JＧＪ30０-20１35、《冷弯薄壁型钢结构技术规范》GB50018－2０025、《混凝土结构设计规范》GB50０10-２0106、《建筑结构荷载规范》GB50009-20127、《钢结构设计规范》ＧB500１7-2０03ﻬ二、计算参数主楞合并根数 １ 次楞类型 矩形木楞 次楞规格 40×90 次楞合并根数 ／ 钢管类型Ф48×3.5荷载参数可调托座承载力容许值（ｋN ） 30 地基承载力特征值ｆak (kPa) / 架体底部垫板面积Ａ(ｍ＾２) 0.２ 模板（不含支架）自重标准值Ｇ１k (kN/m^２)0．2 新浇筑混凝土自重标准值G 2k (ｋN ／m^3)2４ 钢筋自重标准值G ３ｋ（kN/m ＾３) 1.1 施工荷载标准值Ｑｋ（ｋN ／m^2) 2 脚手架上震动、冲击物体自重ＱDK (ｋN/ｍ＾2） 0．５ 计算震动、冲击荷载时的动力系数κ1．3５ 脚手架安全等级 2级 脚手架结构重要性系数γ0 1是否考虑风荷载是 省份、城市四川（省)绵阳市(市）地面粗糙度类型C 类指有密集建筑群的城市市区基本风压值W o (kN/ｍ^2) 0.２ 沿风荷载方向架体搭设的跨数n 6 模板支撑架顶部竖向栏杆围挡的高度H m (mm) 1000 模板支撑架顶部模板高度H b (m ｍ） 700 模板荷载传递方式可调托座简图：（图１) 平面图（图2）ﻩ纵向剖面图1（图3)ﻩ横向剖面图2三、面板验算根据《建筑施工模板安全技术规范》５.２．1,按简支跨进行计算,取b=１m宽板带为计算单元。

W m=bｈ2/6＝100０×１2２／6=240０0mm３I=ｂh３/１２=100０×123/12=１44０0０mm4由可变荷载控制的组合:ｑ1=1.２［Ｇ1k+（G2k+G3ｋ）h］b+1.4(Q k+κＱＤK)b=1.２×(０.２＋(24+1.1）×3５0／1０00）×１+1.４×(2+1.３5×0.5）×１=１4.５２7kN/ｍ由永久荷载控制的组合:q2＝1.３5［G１k+（G2k+G3ｋ)h］b+1.4×0.7（Ｑｋ+κQ DK)b＝１.35×(0.2＋(2４+1.1)×350/10０0)×1+1.４×0.7×(2＋1.35×0.5)×1=１４.７５１kＮ／m 取最不利组合得：q=max[q1,q2］=mａx(14.527,14．７51）=１4.751ｋN／m（图4）ﻩ面板计算简图1、强度验算（图5）面板弯矩图M max=0.166kN·ｍσ=Υ0×Mｍaｘ/W=１×0.166×106/２4000=6.915N／ｍm２≤[f]＝３1N／ｍm2满足要求2、挠度验算q k＝(G1k+(G３k＋G２k)×h)×ｂ=（０.2+(2４+1.1）×350/1000)×1＝8.9８５kN/m(图６)ﻩ挠度计算受力简图(图7）ﻩ挠度图ν=0.５72mm≤［ν]＝30０/400=０.75mm满足要求四、次楞验算次楞计算跨数的假定需要符合工程实际的情况，另外还需考虑次楞的两端悬挑情况。

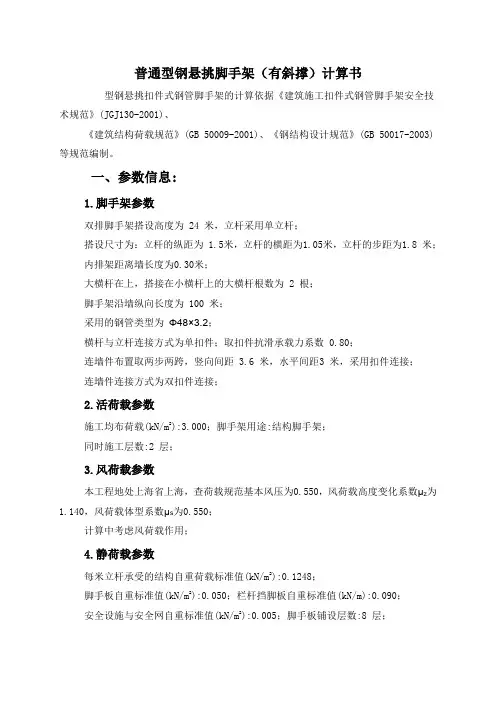

普通型钢悬挑脚手架（有斜撑）计算书型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

一、参数信息:1.脚手架参数双排脚手架搭设高度为 24 米，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.5米，立杆的横距为1.05米，立杆的步距为1.8 米；内排架距离墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；脚手架沿墙纵向长度为 100 米；采用的钢管类型为Φ48×3.2；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 0.80；连墙件布置取两步两跨，竖向间距 3.6 米，水平间距3 米，采用扣件连接；连墙件连接方式为双扣件连接；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处上海省上海，查荷载规范基本风压为0.550，风荷载高度变化系数μz为1.140，风荷载体型系数μs为0.550；计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m2):0.1248；脚手板自重标准值(kN/m2):0.050；栏杆挡脚板自重标准值(kN/m):0.090；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:8 层；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹夹板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用14a号槽钢，其中建筑物外悬挑段长度1.4米，建筑物内锚固段长度 1.6 米。

与楼板连接的螺栓直径(mm):18.00；楼板混凝土标号:C30；6.拉绳与支杆参数支撑数量为:1；支杆与与梁夹角为(度):55；最里面支点距离建筑物 1.2 m,支杆采用 10号槽钢。

二、大横杆的计算:按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。

悬挑脚手架计算书一、基本参数：立杆纵距la = 1.5 m立杆横距lb = 0.7 m脚手架形式双排架脚手架的步距h = 1.5 m脚手架搭设高度H = 18 m小横杆上大横杆根数ng = 2 根连墙件布置形式二步三跨悬挑梁采用18号热轧工字钢槽口侧向放置每根立杆下都有悬挑梁悬挑长度l=1 m梁上支点距集中力作用点距离c=0 m支杆(吊绳)墙上支点距挑梁的垂直距离L2=0 m悬挑梁固支点支座类型固接墙固支点连接方式焊接悬挑梁与建筑物连接的焊缝长度lw=180 mm支撑采用两根钢管支撑二、大横杆的计算1、大横杆荷载计算脚手板的荷载标准值q1=0.35×0.23=0.08 kN/m活荷载标准值q2=3×0.23=0.69（kN/m）2、强度计算(1)、最大弯矩：其中：l 大横杆计算跨度l=1.5 mq1 脚手板的荷载标准值q1 = 0.08 kN/mq2 活荷载标准值q2 = 0.69 kN/m经计算得到：M=(-0.1×1.2×0.08-0.117×1.4×0.69)×1.5^2=-0.28 kN.m(2)、截面应力计算公式如下：其中W 钢管截面抵抗矩W = 5.08 cm3M 最大弯矩M = -0.28 kN.m经计算得到:σ=0.28×1000000÷(5.08×1000)＝55.12 N/mm2大横杆强度计算值小于或等于钢管抗弯强度设计值205N/mm2，故满足要求3、挠度计算最大挠度：其中: l 大横杆计算跨度l = 1.5 mI 截面惯性矩I = 12.19 cm4E 弹性摸量E = 206000 N/mm2q1 脚手板的荷载标准值q1 = 0.08 kN/mq2 活荷载标准值q2 = 0.69 kN/m经计算得到：最大挠度V=(0.667×0.08+0.99×0.69)×(1.5×1000)^4÷(100×206000×12.19×10000)=1.48 mm最大挠度计算值小于等于l/150=4.67mm,并且小于10mm,故满足要求三、小横杆的计算:1、荷载值计算大横杆的自重标准值:P1=0.03763×1.5=0.06 kN脚手板的荷载标准值:P2=0.35×1.5×0.23=0.12 kN脚手板的荷载标准值:P=0.06+0.12=0.18 kN活荷载标准值:Q=3××0.23=1.03 kN2、强度计算(1)、最大弯矩计算公式如下:其中: l 立杆的纵距l = 0.7mP 静荷载标准值P = 0.18 kNQ 活荷载标准值Q = 1.03 kN经计算得到最大弯矩M= (1.2×0.18+1.4×1.03)×0.7÷3=0.39 kN.m(2)、截面应力计算公式如下：其中W 钢管截面抵抗矩W = 5.08 cm3M 最大弯矩M = 0.39 kN.m经计算得到:σ=0.39×1000000÷(5.08×1000)＝76.77 N/mm2小横杆强度计算值小于或等于钢管抗弯强度设计值205 N/mm2，故满足要求3、挠度计算其中: l 立杆的纵距l = 0.7 mI 截面惯性矩I = 12.19 cm4E 弹性摸量E = 206000 N/mm2P 静荷载标准值P = 0.18 kNQ 活荷载标准值Q = 1.03 kN经计算最大挠度V=23÷648×(0.18+1.03)×(0.7×1000)^3÷(206000×12.19×10000)=0.59 mm最大挠度计算值小于等于l/150=4.67mm,并且小于10mm,故满足要求四、扣件的抗滑承载力计算:横杆的自重标准值P1 = 0.03763×(0.7 +1.5) =0.08kN脚手板的荷载标准值P2 = 0.35×1.5×0.7÷2 =0.18kN活荷载标准值Q = 3×1.5×0.7÷2 =1.58kN荷载的计算值R = 1.2×(0.08+0.18)+1.4×1.58 =2.52kN纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算:其中: Rc 扣件抗滑承载力设计值Rc=8kNR 纵向或横向水平杆传给立杆的竖向作用力设计值R=2.52kN 扣件的抗滑承载力小于等于单扣件抗滑承载力设计值8kN,满足要求!五、脚手架计算：1、荷载计算:立杆承受的结构自重标准值NG1=0.14×18=2.52 kN脚手板的自重标准值NG2=0.35×0×1.5×(0.7+0.3)=0 kN栏杆与挡脚板自重标准值NG3=0.14×1.5×0÷2=0 kN吊挂的安全设施荷载：NG4 = 0×1.5×18 = 0 kN静荷载标准值NG=2.52+0+0+0=2.52 kN活荷载标准值NQ=3×0×1.5×0.7÷2=0 kN风荷载标准值Wk=0.7×0.74×0×0.3=0 kN/m2不考虑风荷载时,立杆的轴向压力设计值N=1.2×2.52+1.4×0=3.02 kN考虑风荷载时,立杆的轴向压力设计值N=1.2×2.52+0.85×1.4×0=3.02 kN风荷载标准值产生的立杆段弯矩：Mwk=0×1.5×1.5^2÷10=0 kN.m风荷载设计值产生的立杆段弯矩：Mw=0.85×1.4×0=0 kN.m构配件自重标准值产生的轴向力：NG2k=0+0+0=0 kN2、立杆的稳定性计算:(1)、立杆的长细比计算:其中l 立杆的计算长度l = 1.155×1.5×1.5=2.6 mI 立杆的回转半径I = 1.58 cm经过计算,立杆的长细比λ=2.6×100÷1.58=165(2)、立杆的稳定性计算不考虑风荷载时,立杆的稳定性计算公式其中：A 立杆净截面面积；取A=4.89 cm2N 不考虑风荷载时,立杆的轴向压力设计值；取N=3.02 kNφ轴心受压立杆的稳定系数,由长细比λ的结果查表得到φ=0.259 不考虑风荷载时立杆的稳定性σ=3.02×1000÷(0.259×(4.89×100))=23.85 N/mm2 考虑风荷载时,立杆的稳定性计算公式其中：A 立杆净截面面积；取A=4.89 cm2W 立杆净截面模量(抵抗矩)；取W=5.08 cm3N 考虑风荷载时,立杆的轴向压力设计值；取N=3.02 kNMw 计算立杆段由风荷载设计值产生的弯矩；取Mw=0 kN.mφ轴心受压立杆的稳定系数,由长细比λ的结果查表得到φ=0.259 考虑风荷载时立杆的稳定性σ=3.02×1000÷(0.259×(4.89×100))+(0×1000000)÷(5.08×1000)=23.85 N/mm2不考虑风荷载时,立杆稳定性小于等于205N/mm2,满足要求考虑风荷载时,立杆稳定性小于等于205N/mm2,满足要求3、最大搭设高度的计算不组合风荷载最大搭设高度：组合风荷载最大搭设高度：其中：A 立杆净截面面积 A = 4.89 cm2W 钢管截面抵抗矩W = 5.08 cm3f 钢管立杆抗压强度设计值f= 205 N/mm2gk 每米立杆承受的结构自重标准值gk=0.14 kN/mNQK 活荷载标准值NQK=0 kNMwk 计算立杆段由风荷载标准值产生的弯矩Mwk=0 kN.mNG2K 构配件自重标准值产生的轴向力NG2K=0 kNφ轴心受压杆件稳定系数φ= 0.259经计算，不组合风荷载最大搭设高度Hs=((0.259×(4.89×100)×205÷1000)-(1.2×0+1.4×0)÷(1.2×0.14)=154.54 m组合风荷载最大搭设高度Hs=((0.259×(4.89×100)×205÷1000)-(1.2×0+0.85×1.4×(0+0×0.259×(4.89÷5.08÷100)))÷(1.2×0.14)=154.54 m最大搭设高度应该取上式中的较小值Hs=154.54m由于搭设高度Hs大于等于26m,所以按下式调整:经计算得到脚手架高度限值为[H]=133.85m调整后的高度不宜超过50m,故:脚手架最大高度应为50m六、连墙件的计算:(1)、风荷载产生的连墙件轴向力设计值按照下式计算：其中：wk 风荷载基本风压值，wk=0 kN/m2Aw 每个连墙件的覆盖面积脚手架外侧的迎风面积；Aw=13.5 m2 经计算得到：风荷载产生的连墙件轴向力设计值Nlw=1.4×0×13.5=0 kN(2)、连墙件的轴向力计算值应按照下式计算：其中No 连墙件约束脚手架平面外变形所产生的轴向力；取No=5 kN Nlw 风荷载产生的连墙件轴向力设计值Nlw=0 kN经计算得到：连墙件轴向力计算值Nl=0+5=5 kN(3)、连墙件轴向力设计值其中：φ轴心受压立杆的稳定系数,由长细比λ查表得到φ=0.949A 立杆净截面面积 A = 4.89 cm2[f] 钢管的强度设计值[f] = 205 N/mm2经过计算得到Nf=0.949×(4.89×100)×205÷1000=95.13 kN长细比λ计算:其中: l 计算长度l = 0.3 mI 钢管回转半径I = 1.58 cm经过计算,立杆的长细比λ=0.3×100÷1.58=19计算结果:连墙件轴向力计算值小于等于连墙件的轴向力设计值；满足要求连墙件轴向力计算值小于等于扣件抗滑承载力8 kN,满足要求七、联梁计算:无联梁八、悬挑梁受力计算:1、悬挑梁所受集中荷载计算其中P 脚手架立杆传递的集中荷载P=3.02 kN经过计算: F = 3.02 kN2、挑梁最大弯矩其中: F 悬挑梁受的集中荷载F=3.02 kNlb 脚手架横距lb=0.7 mb 脚手架排架距墙距离b=0.3 mq 悬挑梁自重标准值q=0.237 kN/ml 悬挑梁梁上支撑点距墙固支点距离l=1 m经过计算: M=3.02×0.7×0.3^2×(3-0.3÷1)÷(2×1^2)+0.237×1^2×9÷128=0.27 kN.m3、锚固点的最大支座力其中: F 悬挑梁受的集中荷载F=3.02 kNlb 脚手架横距lb=0.7 mb 脚手架排架距墙距离b=0.3 mq 悬挑梁自重标准值q=0.237 kN/ml 悬挑梁梁上支撑点距墙固支点距离l=1 m经过计算: Rp=3.02×0.3^2×(3-0.3÷1)÷(2×1^2)+0.237×1×3÷8=3.48 kN4、固支点的最大支座力其中: F 悬挑梁受的集中荷载F=3.02 kNlb 脚手架横距lb=0.7 mb 脚手架排架距墙距离b=0.3 mq 悬挑梁自重标准值q=0.237 kN/ml 悬挑梁梁上支撑点距墙固支点距离l=1 m经过计算: RO=3.02×0.7×(3-÷1^2)÷(2×1)+0.237×1×5÷8=2.8 kN5、支杆的轴向力计算其中: Rp 支撑点的最大支座力Rp = 3.48 kNα支杆(拉绳)与悬挑梁夹角α= 0 度经过计算: T = 3.48÷sin(0) = 0 kN6、悬挑梁轴向力计算其中: Rp 支撑点的最大支座力Rp = 3.48 kNα支杆(拉绳)与悬挑梁夹角α= 0 度经过计算: N = 3.48÷tg(0) = 0 kN九、悬挑梁挠度计算:悬挑梁有支撑或拉绳时,不用计算悬挑梁的挠度.十、悬挑梁强度计算1、悬挑梁型钢截面应力计算其中: A 截面面积 A = 30.756 cm2W 截面抵抗矩W = 185 cm3M 挑梁最大弯矩M = 0.27 kN.mN 悬挑梁所受轴向力N = 0 kN经过计算: σ= 1000000×0.27÷(1.05×1000×185)+1000×0÷(100×30.756) = 1.39 N/mm2型钢截面应力小于等于钢材强度设计值205 N/mm2,故满足要求十一、悬挑梁整体稳定性计算其中: W 截面抵抗矩W = 185 cm3M 挑梁最大弯矩M =0.27 kN.mφb 型钢整体稳定系数型φb = 0.93经过计算: σ= 0.27×1000000÷(185×0.93×1000) = 1.57 N/mm2悬挑梁整体稳定性小于等于钢材强度设计值205 N/mm2,故满足要求十二、悬挑梁与建筑物连接的焊缝计算1、焊缝的正应力其中: t 焊缝厚度t = 9.5 mmlw 悬挑梁与建筑物连接的焊缝长度lw = 180 mmN 悬挑梁所受轴向力N = 0 kN经过计算: σ= 0×1000÷((180-2×9.5)×9.5) = 0 N/mm2焊缝的正应力参数错误2、焊缝的剪应力其中: t 焊缝厚度t = 9.5 mmlw 悬挑梁与建筑物连接的焊缝长度lw = 180 mmN 固支点的最大支座力N = 2.8 kN经过计算: τ= 2.8×1000÷((180-2×9.5)×9.5) = 1.83 N/mm2焊缝的剪应力小于等于焊缝抗剪强度设计值120 N/mm2,故满足要求3、焊缝的折算应力其中: σ焊缝的正应力σ= 0 N/mm2τ焊缝的剪应力τ= 1.83 N/mm2经过计算: f = sqrt(0^2+3×1.83^2) =0 N/mm2焊缝的折算应力小于等于焊缝折算应力设计值160×1.1=176 N/mm2,故满足要求十三、支撑杆计算1、支杆长细比计算λ= l/i = 0÷0 = 0支杆的稳定系数φ根据支杆长细比λ查表取: 1V .. .... . . 资 料. . 2、支杆的稳定性计算其中: N 支杆轴向力 N = 0 kNA 支杆净截面面积 A = 0 cm2φ 支杆的稳定系数 φ = 1经过计算: σ = (0×1000)÷(1×0×100) = 0 N/mm2支杆的稳定性小于等于支杆抗压强度设计值 205 N/mm2,故满足要求3、对接焊缝强度计算其中: N 挑梁支点最大支座力 N = 3.48 kNlw 焊缝长度,取支撑钢管周长 lw = 0 mmt 焊缝厚度,取支撑钢管壁厚 t = 0 mm经过计算: σ = 3.48×1000÷(0×0) = 0 N/mm2对接焊缝强度小于等于焊缝抗压强度设计值 205 N/mm2,故满足要求。

型钢悬挑脚手架(扣件式)计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20103、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB500175、《混凝土结构设计规范》GB50010-2010架体验算一、脚手架参数二、荷载设计0.938，0.65 风荷载体型系数μs 1.132 风压高度变化系数μz(连墙件、单立杆稳定性)0.212，0.147风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)计算简图：立面图侧面图三、横向水平杆验算纵、横向水平杆布置方式横向水平杆在上纵向水平杆上横向水平杆根数n 2横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 107800 横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 4490纵、横向水平杆布置承载能力极限状态q=1.2×(0.033+G kjb×l a/(n+1))+1.4×G k×l a/(n+1)=1.2×(0.033+0.3×1.5/(2+1))+1.4×3×1.5/(2 +1)=2.32kN/m正常使用极限状态q'=(0.033+G kjb×l a/(n+1))+G k×l a/(n+1)=(0.033+0.3×1.5/(2+1))+3×1.5/(2+1)=1.683kN/m 计算简图如下：1、抗弯验算M max=max[ql b2/8，qa12/2]=max[2.32×0.852/8，2.32×0.12/2]=0.21kN·mσ=M max/W=0.21×106/4490=46.664N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q'l b4/(384EI)，q'a14/(8EI)]=max[5×1.683×8504/(384×206000×107800)，1.683×1004/(8×206000×107800)]=0.515mmνmax＝0.515mm≤[ν]＝min[l b/150，10]＝min[850/150，10]＝5.667mm满足要求！3、支座反力计算承载能力极限状态R max=q(l b+a1)2/(2l b)=2.32×(0.85+0.1)2/(2×0.85)=1.232kN正常使用极限状态R max'=q'(l b+a1)2/(2l b)=1.683×(0.85+0.1)2/(2×0.85)=0.894kN四、纵向水平杆验算承载能力极限状态由上节可知F1=R max=1.232kNq=1.2×0.033=0.04kN/m正常使用极限状态由上节可知F1'=R max'=0.894kNq'=0.033kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.502×106/4490=111.705N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝2.649mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=2.858kN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.9横向水平杆：R max=1.232kN≤R c=0.9×8=7.2kN纵向水平杆：R max=2.858kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算脚手架架体高度H 18 脚手架钢管类型Ф48×30.12每米立杆承受结构自重标准值gk(kN/m)1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+(l b+a1)×n/2×0.033/h)×H=(0.12+(0.85+0.1)×2/2×0.033/1.8)×18=2.476kN 单内立杆：N G1k=2.476kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×(l b+a1)×G kjb×1/1/2=(18/1.8+1)×1.5×(0.85+0.1)×0.3×1/1/2=2.351kN 1/1表示脚手板1步1设单内立杆：N G2k1=2.351kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/2=(18/1.8+1)×1.5×0.17×1/2=1.403kN1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×18=0.27kN5、构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=2.351+1.403+0.27=4.024kN单内立杆：N G2k=N G2k1=2.351kN立杆施工活荷载计算外立杆：N Q1k=la×(l b+a1)×(n jj×G kjj)/2=1.5×(0.85+0.1)×(1×3)/2=2.137kN内立杆：N Q1k=2.137kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.476+4.024)+0.9×1.4×2.137=10.493kN单内立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.476+2.351)+0.9×1.4×2.137=8.486kN七、立杆稳定性验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/15.9=169.811≤210满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=Kμh=1.155×1.5×1.8=3.119m长细比λ=l0/i=3.119×103/15.9=196.132查《规范》表A得，φ=0.1882、立杆稳定性验算不组合风荷载作用单立杆的轴心压力标准值N'=N G1k+N G2k+N Q1k=2.476+4.024+2.137=8.638kN 单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(2.476+4.024)+1.4×2.137=10.793kN σ=N/(φA)=10792.62/(0.188×424)=135.395N/mm2≤[f]=205N/mm2满足要求！组合风荷载作用单立杆的轴心压力标准值N'=N G1k+N G2k+N Q1k=2.476+4.024+2.137=8.638kN 单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+0.9×1.4N Q1k=1.2×(2.476+4.024)+0.9×1.4×2.137=10.493kN M w=0.9×1.4×M wk=0.9×1.4×ωk l a h2/10=0.9×1.4×0.147×1.5×1.82/10=0.09kN·m σ=N/(φA)+M w/W=10493.37/(0.188×424)+90016.92/4490=151.689N/mm2≤[f]=205N/mm2 满足要求！八、连墙件承载力验算lw k a长细比λ=l0/i=600/15.9=37.736，查《规范》表A.0.6得，φ=0.896(N lw+N0)/(φAc)=(4.808+3)×103/(0.896×424)=20.553N/mm2≤0.85×[f]=0.85×205N/mm2= 174.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=4.808+3=7.808kN≤0.9×12=10.8kN满足要求！悬挑梁验算一、基本参数二、荷载布置参数平面图立面图三、主梁验算主梁材料类型工字钢主梁合并根数n z 1主梁材料规格16号工字钢主梁截面积A(cm2) 26.1主梁截面惯性矩I x(cm4) 1130 主梁截面抵抗矩W x(cm3) 141主梁自重标准值g k(kN/m) 0.205 主梁材料抗弯强度设计值[f](N/mm2) 215主梁材料抗剪强度设计值[τ](N/mm2) 125 主梁弹性模量E(N/mm2) 206000 主梁允许挠度[ν](mm)1/250荷载标准值：q'=g k=0.205=0.205kN/m第1排：F'1=F1'/n z=8.64/1=8.64kN第2排：F'2=F2'/n z=8.64/1=8.64kN荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第1排：F1=F1/n z=10.79/1=10.79kN第2排：F2=F2/n z=10.79/1=10.79kN1、强度验算弯矩图(kN·m)σmax=M max/W=2.425×106/141000=17.198N/mm2≤[f]=215N/mm2符合要求！2、抗剪验算剪力图(kN)τmax=Q max/(8I zδ)[bh02-(b-δ)h2]=8.116×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)= 9.592N/mm2τmax=9.592N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=0.087mm≤[ν]=2×l x/250=2×1250/250=10mm符合要求！4、支座反力计算R1=8.116kN,R2=13.776kN四、上拉杆件验算α1=arctanL1/L2=arctan(3000/1150)=69.027°上拉杆件支座力：R S1=n z R2=1×13.776=13.776kN主梁轴向力：N SZ1=R S1/tanα1=13.776/tan69.027°=5.281kN上拉杆件轴向力：N S1=R S1/sinα1=13.776/sin69.027°=14.754kN上拉杆件的最大轴向拉力N S=max[N S1...N Si]/2=7.377kN轴心受拉稳定性计算：σ=N S/A=7.377×103/314.2=23.478N/mm2≤0.5×f=102.5N/mm2符合要求！螺栓验算：σ=N S/(π×d e2/4)=7.377×103/(π×182/4)=28.989N/mm2≤[ft]=400N/mm2钢筋作为上拉杆件，端部采用螺栓与主梁连接时，为了保持对称，主梁两边各1根钢筋。

6米型钢悬挑脚手架(扣件式)计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计标准》GB50017-20175、《混凝土结构设计规范》GB50010-20106、《建筑结构可靠性设计统一标准》GB50068-2018架体验算一、脚手架参数稳定性)0.139，0.128风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n 2横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 107800 横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 4490纵、横向水平杆布置承载能力极限状态q=1.3×(0.033+G kjb×l b/(n+1))+0.9×1.5×G k×l b/(n+1)=1.3×(0.033+0.3×0.9/(2+1))+0.9×1.5×2×0.9/(2+1)=0.97kN/m正常使用极限状态q'=(0.033+G kjb×l b/(n+1))=(0.033+0.3×0.9/(2+1))=0.123kN/m计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×0.97×1.52=0.218kN·mσ=γ0M max/W=1×0.218×106/4490=48.623N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.123×15004/(100×206000×107800)=0.19mmνmax＝0.19mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×0.97×1.5=1.601kN正常使用极限状态R max'=1.1q'l a=1.1×0.123×1.5=0.203kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=1.601kNq=1.3×0.033=0.043kN/m正常使用极限状态由上节可知F1'=R max'=0.203kNq'=0.033kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0M max/W=1×0.484×106/4490=107.834N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝0.249mm≤[ν]＝min[l b/150，10]＝min[900/150，10]＝6mm满足要求！3、支座反力计算承载能力极限状态R max=1.62kN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.9纵向水平杆：R max=1×1.601/2=0.8kN≤R c=0.9×8=7.2kN横向水平杆：R max=1×1.62=1.62kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算脚手架架体高度H 17.7 脚手架钢管类型Ф48×3 每米立杆承受结构自重标准值gk(kN/m0.121、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.033/h)×H=(0.12+1.5×2/2×0.033/1.8)×17.7=2.615kN 单内立杆：N G1k=2.615kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×l b×G kjb×1/2/2=(17.7/1.8+1)×1.5×0.9×0.3×1/2/2=1.097kN 1/2表示脚手板2步1设单内立杆：N G2k1=1.097kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/2=(17.7/1.8+1)×1.5×0.17×1/2=1.381kN1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×17.7=0.266kN5、构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=1.097+1.381+0.266=2.744kN单内立杆：N G2k=N G2k1=1.097kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n zj×G kzj)/2=1.5×0.9×(2×2)/2=2.7kN内立杆：N Q1k=2.7kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.3×(N G1k+ N G2k)+0.9×1.5×N Q1k=1.3×(2.615+2.744)+0.9×1.5×2.7=10.611kN单内立杆：N=1.3×(N G1k+ N G2k)+0.9×1.5×N Q1k=1.3×(2.615+1.097)+0.9×1.5×2.7=8.471kN七、立杆稳定性验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/15.9=169.811≤210满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=Kμh=1.155×1.5×1.8=3.119m长细比λ=l0/i=3.119×103/15.9=196.132查《规范》表A得，φ=0.1882、立杆稳定性验算组合风荷载作用单立杆的轴心压力标准值N'=N G1k+N G2k=2.615+2.744=5.359kN单立杆的轴心压力设计值N=1.3(N G1k+N G2k)+0.9×1.5N Q1k=1.3×(2.615+2.744)+0.9×1.5×2.7=10.611kNM wd=γLφwγQ M wk=γLφwγQ(0.05ζ1w k l a H12)=0.9×0.6×1.5×(0.05×0.6×0.128×1.5×3.62)=0.06 kN·mσ=γ0[N/(φA)+M wd/W]=1×[10611.44/(0.188×424)+60466.176/4490]=146.589N/mm2≤[f]=205N/mm2 满足要求！八、连墙件承载力验算lw k a长细比λ=l0/i=600/15.9=37.736，查《规范》表A.0.6得，φ=0.896(N lw+N0)/(φAc)=(3.378+3)×103/(0.896×424)=16.788N/mm2≤0.85×[f]=0.85×205N/mm2= 174.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=3.378+3=6.378kN≤0.9×12=10.8kN满足要求！悬挑梁验算一、基本参数平面图立面图三、主梁验算主梁材料类型工字钢主梁合并根数n1z主梁材料规格18号工字钢主梁截面积A(cm2) 30.74 主梁截面惯性矩I x(cm4) 1660 主梁截面抵抗矩W x(cm3) 185主梁自重标准值g k(kN/m) 0.241 主梁材料抗弯强度设计值[f](N/mm2) 215主梁材料抗剪强度设计值[τ](N/mm2) 125 主梁弹性模量E(N/mm2) 206000 主梁允许挠度[ν](mm) 1/250荷载标准值：q'=g k=0.241=0.241kN/m第1排：F'1=F1'/n z=5.36/1=5.36kN第2排：F'2=F2'/n z=5.36/1=5.36kN荷载设计值：q=1.3×g k=1.3×0.241=0.313kN/m第1排：F1=F1/n z=10.61/1=10.61kN第2排：F2=F2/n z=10.61/1=10.61kN1、强度验算弯矩图(kN·m)σmax=γ0M max/W=1×5.069×106/185000=27.402N/mm2≤[f]=215N/mm2符合要求！2、抗剪验算剪力图(kN)τmax=γ0Q max/(8I zδ)[bh02-(b-δ)h2]=1×10.666×1000×[94×1802-(94-6.5)×158.62]/(8×166000 00×6.5)=10.437N/mm2τmax=10.437N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=0.417mm≤[ν]=2×l x/250=2×3100/250=24.8mm符合要求！4、支座反力计算设计值：R1=-0.342kN,R2=4.912kN,R3=18.465kN标准值：R'1=-0.091kN,R'2=2.771kN,R'3=9.437kN四、上拉杆件验算钢丝绳型号6×19 钢丝绳公称抗拉强度(N/mm2) 1400 钢丝绳直径(mm) 20 钢丝绳不均匀系数α0.85 钢丝绳安全系数k 9 钢丝绳绳夹型式马鞍式拴紧绳夹螺帽时螺栓上所受力T(kN) 15.19 钢丝绳绳夹数量[n] 3主梁拉环直径d(mm) 20 焊缝厚度he(mm) 8焊缝长度l w(mm) 100 角焊缝强度设计值f f w(N/mm2) 160钢丝绳绳卡作法1、上拉杆强度验算上拉杆件角度计算：α1=arctanL1/L2=arctan(2850/2900)=44.502°上拉杆件支座力：标准值：R'S1=n z R'3=1×9.437=9.437kN设计值：R S1=n z R3=1×18.465=18.465kN主梁轴向力设计值：N SZ1=R S1/tanα1=18.465/tan44.502°=18.789kN上拉杆件轴向力：标准值：N'S1=R'S1/sinα1=9.437/sin44.502°=13.464kN设计值：N S1=γ0R S1/sinα1=1×18.465/sin44.502°=26.343kN上拉杆件的最大轴向拉力标准值：N'S=max[N'S1...N'Si]=13.464kN上拉杆件的最大轴向拉力设计值：N S=max[N S1...N Si]=26.343kN钢丝绳：由于脚手架所使用的钢丝绳应采用荷载标准值按容许应力法进行设计计算查(《建筑施工计算手册》江正荣著2018年9月第四版)表14-4、14-5、14-6得，钢丝绳破断拉力总和：F g=221.5kN[F g]=α× F g/k=0.85×221.5/9=20.919kN≥N'S=13.464kN符合要求！绳夹数量：n=1.667[Fg]/(2T)=1.667×20.919/(2×15.19)=2个≤[n]=4个符合要求！五、悬挑主梁整体稳定性验算主梁轴向力：N =|[(-(-N SZ1))]|/n z=|[(-(-18.789))]|/1=18.789kN压弯构件强度：σmax=γ0[M max/(γW)+N/A]=1×[5.069×106/(1.05×185×103)+18.789×103/ 3074]=32.209N/mm2≤[f]=215N/mm2塑性发展系数γ符合要求！受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计标准》(GB50017-2017)得，φb=2由于φb大于0.6，根据《钢结构设计标准》(GB50017-2017)附表C，得到φb'值为0.93。

悬挑式扣件钢管脚手架计算书依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）计算的脚手架为双排脚手架，搭设高度为16.80米，立杆采用单立管。

搭设尺寸为：立杆的纵距1.80米，立杆的横距1.05米，立杆的步距1.80米。

采用的钢管类型为Φ48×3.5，连墙件采用2步2跨，竖向间距3.6米，水平间距3.6米。

施工均布荷载为3kN/m2，同时施工2层，脚手板共铺设4层。

悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度2.8米，建筑物内锚固段长度3.20米。

悬挑水平钢梁采用支杆与建筑物拉结，最外面支杆距离建筑物2.5m,支杆采用[10号槽钢。

一、大横杆的计算：大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。

按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。

1．均布荷载值计算：大横杆的自重标准值P1=0.038kN/m脚手板的荷载标准值P2=0.15×1.05/3=0.053kN/m活荷载标准值Q=3×1.05/3=1.05kN/m静荷载的计算值q1=1.2×0.038+1.2×0.053=0.109kN/m活荷载的计算值q2=1.4×1.05=1.47kN/m大横杆计算荷载组合简图（跨中最大弯矩和跨中最大挠度）大横杆计算荷载组合简图（支座最大弯矩）2．强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下：跨中最大弯矩为：M1=（0.08×0.109+0.10×1.47）×1.802=0.505kN.m支座最大弯矩计算公式如下：支座最大弯矩为：M2=-（0.10×0.109+0.117×1.47）×1.802=-0.593kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.593×106/5080=116.732N/mm2大横杆的计算强度小于205.0N/mm2，满足要求!3．挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下：静荷载标准值q1=0.038+0.053=0.091kN/m活荷载标准值q2=1.05kN/m三跨连续梁均布荷载作用下的最大挠度V=（0.677×0.091+0.990×1.05）×18004/（100×2.06×105×121900）=4.603mm 大横杆的最大挠度小于1800/150与10mm，满足要求！二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。

悬挑式扣件钢管脚手架计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。

双排脚手架，搭设高度19.5米，立杆采用单立管。

立杆的纵距1.50米，立杆的横距0.80米，内排架距离结构0.40米，立杆的步距1.80米。

采用的钢管类型为φ48×3.0，连墙件采用2步3跨，竖向间距3.60米，水平间距4.50米。

施工活荷载为3.0kN/m2，同时考虑2层施工。

脚手板采用木板，荷载为0.35kN/m2，按照铺设2层计算。

栏杆采用木板，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。

脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。

基本风压0.45kN/m2，高度变化系数1.0000，体型系数1.4250。

卸荷吊点按照构造要求考虑，不进行受力计算！悬挑水平钢梁采用16号工字钢，建筑物外悬挑段长度1.30米，建筑物内锚固段长度2.10米。

悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结。

钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。

一、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

1.均布荷载值计算小横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.350×1.500/2=0.262kN/m活荷载标准值Q=3.000×1.500/2=2.250kN/m荷载的计算值q=1.2×0.038+1.2×0.262+1.4×2.250=3.511kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=3.511×0.8002/8=0.281kN.mσ=0.281×106/4491.0=62.544N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值q=0.038+0.262+2.250=2.551kN/m简支梁均布荷载作用下的最大挠度V=5.0×2.551×800.04/(384×2.06×105×107780.0)=0.613mm小横杆的最大挠度小于800.0/150与10mm,满足要求!二、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。

悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）。

双排脚手架，搭设高度为25米，立杆采用单立管。

搭尺寸为：立杆纵距离1.5米，立杆横距1.05米，采用钢管Φ48×3.5mm，连墙件采用2步3跨，竖向间距3.6米，水平间距4.5米，施工均布荷载3.0kn/m2，同时施工工层，脚手板共铺设两层。

悬挑水平钢梁采用14号工字钢，悬挑伸出建筑物长度1.5米，建筑物内锚固长度1.5米。

水平钢梁距建筑物1. 4米采用钢丝绳拉结。

一、悬挑梁爱力计算悬挑脚手架示意图如图所示悬挑脚手架的水平钢梁按照带悬臂的连续梁计算。

悬臂部分脚手架荷载N的作用，A为墙支点，B为与楼板的锚固点。

本工程中，脚手架排距为1050mm，内侧脚手架距墙体300mm，钢丝绳斜拉支点距墙体1400mm。

水平支撑梁的截面惯性矩I=712.00cm4，截面抵抗矩W=102.00cm3，截面积A=21.50cm2。

受脚手架集中荷载P=1.2×4.61+1.4×4.73=12.14 KN水平钢梁自重荷载Q=1.2×21.5×0.0001×7.85×10=0.2 KN /m悬挑脚手架计算简图经过连续梁的计算得到悬挑脚手架支撑梁剪力图（KN）悬挑脚手架支撑梁弯矩图（KN.m）支座对与撑梁的支撑反力分别为：R 1=13.45 KN ，R 2=12.246 KN ，R 3=-0.804 KN 。

R max =1.899 KN.m抗弯计算强度f=M/1.05W+N/Af=1.899×106/（1.05×102000）+4.707×1000/2150=19.924 N/ mm 2 水平支撑梁的抗弯计算强度小于205N/ mm 2，满足要求。

二、稳定性计算：水平钢梁采用14号工字钢σ= bWxφM φb =2——查表（GB5001D-2003）附录B 得到由于φb ＞0.6查表得到其值为0.929。
