排水管道系统知识点第一部分概论一、排水工程的发展历史——河南省淮阳的古城下，发掘出公元前2800年埋下的陶制排水管，比公元前2500年埃及发现的排水沟早300年——河北省易县出土了战国后期的圆形陶制排水管——陕西西安出土秦代五角形陶制排水渠，在皇宫内出现了明渠和暗渠相结合的排水系统——唐代长安建造了较为完整的雨水排水系统——在近代我国排水工程发展缓慢，建国前全国103个城市建有排水设施，管线总长6034.8km，全国只有上海、南京建有城市污水处理厂，日处理能力为4万吨。
1921年上海北区污水厂，是我国最早的活性污泥法水厂。
二、排水工程的概念与内容1. 排水工程的概念：指为保护环境而建设的一整套用于收集、输送、处理和利用污水的工程设施2. 排水工程的内容：一是污水的收集、输送部分——排水管网二是污水的处理、利用部分——污水处理三、排水工程的作用1. 保护环境免受污染，使城市免受污水之害和洪水之灾2. 促进工农业生产，保证城市可持续性发展四、排水系统的体制1. 污水的定义：在使用过程中受到了不同程度的污染，改变了原来的化学成分和物理性质的水，叫污水。
2.污水的概念与分类：按来源分可分为：生活污水、工业废水和降水（降雨和降雪）。
3. 污水的最终出路有三：一是排放水体二是灌溉农田三是重复使用4. 排水系统体制的概念：生活污水、工业废水和雨水可以采用一个管渠来排除，也可以采用两个或两个以上独立的管渠来排除，污水的这种不同排除方式所形成的排水系统，称为排水体制。
5. 排水系统体制的分类：1) 合流制：直排式、完全截流式和部分截流式三种2) 分流制：完全分流制和非完全分流制五、排水系统的布置形式1. 排水系统的布置原则充分利用地形、地势，就近排入水体，以减小管道埋深、降低工程造价排水系统2. 布置的影响因素1) 地形地势2) 土壤情况3) 河流情况4) 气候情况5) 城市总体规划3.排水系统的布置形式1)正交式2)截流式3)平行式4)分区式5)分散式6)环绕式六、工业企业排水系统与城市排水系统的关系1. 工业企业排出的废水应采取的措施1)改革生产工艺，进行技术革新，力求把有害物质消除在生产过程之中，做到不排或少排废水2)尽量采用循环或重复利用系统，以减小废水排放量3)回收废水中的有用物质，节省能源、创造财富4)尽量以废治废第二部分 污水管道系统设计污水管道系统的设计步骤设计资料的调查—>设计方案的确定—>设计计算—>设计图纸的绘制一、设计资料的调查及方案确定1. 设计资料调查1) 设计任务资料：有关的法令、法规、制度；城市的总体规划及其他基础设施情况2) 自然资料： 地形资料，包括地形图、等高线；气象资料，包括气温、风向、降雨量等；水文资料，受纳水体流量、流速、洪水位；地质资料，包括地下水位、地耐力、地震等级3) 工程资料： 道路、通讯、供水、供电、煤气等 2. 设计方案确定包括排水体制的选择、排水系统的布置形式，应通过技术、经济比较，确定最优的方案 有时需要设计方案对比，选择2-3各不同的设计方案，进行技术、经济方面的对比论证，确定最优的方案。
给排水技术知识点总结一、概述给排水技术是指利用管道、泵站、设备等工程措施，对建筑物内外的衡量和污水进行收集、输送、处理、排放等工程技术活动。
它是城市建设和环境保护的重要组成部分，对保障人民生活水平和城市环境质量起着重要作用。
给排水技术的核心是对水的控制和管理，既包括对清洁水的供应和分配，也包括对废水的收集和处理。
目前，我国的给排水技术已经取得了较大的进展，但仍然存在一些亟待解决的技术难题和问题，需要不断地加强研究和技术创新。
二、给水技术知识点总结1. 给水系统的构成给水系统包括水源地、取水工程、输水管道、水泵站、配水管网等组成部分。
水源地主要包括地面水和地下水，取水工程是指供水企业从水源地引水的工程措施，输水管道是指输送水到城市各个地方的管道，水泵站是指为了加压输送水而设置的泵站，配水管网是指把水分配到用户家庭的管网。
2. 供水工程的设计原则供水工程的设计需要遵循一些基本原则，如合理确定水源地，合理设计输水管道和水泵站，合理布置配水管网等。
此外，还应考虑供水工程的可靠性、经济性和安全性。
3. 供水工程的水质监测为了保证供水质量，供水企业需要对供水工程的各个环节进行水质监测，包括水源地、取水工程、输水管道、水泵站、配水管网等。
只有确保供水的水质安全，才能为用户提供安全、健康的用水。
4. 饮用水处理技术饮用水处理技术是指将取自水源地的地表水或地下水，经过一系列处理工艺，变成符合国家标准的饮用水。
其中包括混凝沉淀、过滤、消毒等工艺。
5. 饮用水加氯技术饮用水加氯是为了杀灭水中的细菌和病毒，保证饮用水的安全。
目前常用的加氯工艺有气相加氯和液相加氯两种。
6. 饮用水消毒技术除了加氯以外，还可以采用紫外线消毒、臭氧消毒等技术对饮用水进行消毒。
这些技术可以有效地去除水中的有害微生物，保证饮用水的安全。
7. 给水管网的运行管理给水管网是将处理好的饮用水输送到用户家庭的管网，其运行管理非常重要。
必须通过合理的管道布置、定期的管道清洗和维护等举措，确保给水管网的运行畅通和安全。
大道沟系统、可持续都市排水系统1.排水工程现代都市中用来搜集、输送、处理和处置污水以及降水旳一整套工程设施, 包括管道系统和污水处理系统。
重要作用：保护和改善环境, 消除污水危害；保障人民旳健康, 提高生活质量；保护水资源, 开发水资源, 实现可持续发展；2.排水系统旳体制排水系统旳体制即排水体制, 不同样旳排水体制排除生活污水, 工业废水以及雨水等旳方式也不相似。
都市排水体制一般有合流制和分流制两种类型。
合流制: 将生活污水、工业废水和雨水混合在同一种管渠内排除旳排水系统。
分流制: 将生活污水、工业废水和雨水分别在两个或两个以上各自独立旳管渠内排除旳系统。
合流制排水系统（1）直排式合流制排水系统（2）截流式合流制排水系统分流制排水系统（1）完全分流制排水系统（2）不完全分流制排水系统（3）截流式分流制排水系统3.排水体制旳选择体制选择：在新建地区, 一般采用分流制；分流制: 初期雨水旳污染应引起重视；截流式合流制: 雨天污染旳应对措施: 设贮水池等暂存雨水, 雨后用水泵提高至污水厂；工业企业：分质分流, 清污分流；大型都市: 混合排水系统；项目建设: 近远期结合；多方案技术经济比较4.区域排水系统: 指将两个以上城镇地区旳污水统一排出或处理旳系统长处：1.污水厂数量少, 处理设施大型集中化, 每单位水旳基建和运行管理费用低；2.污水厂占地面积小, 节省土地；3.水质、水量变化小, 有助于运行管理；4.河流等水资源运用与污水排放旳体系合理化, 能形成统一旳水资源管理体系。
缺陷：1.当排入大量工业废水时, 有也许使污水处剪发生困难；2.工程设施规模大, 导致运行管理困难, 一旦污水厂运行管理不妥, 对整个河流影响较大；3.因工程设施规模大, 发挥事业效益慢。
5.排水系统旳布置布置原则:一般次序: 主干管－干管－支管；尽量在路线较短和埋深较小旳状况下让最大区域旳污水自流排出。
（1）几种布置形式:（2）正交式合用于地势平坦, 略向一边倾斜地区。
给排水工程知识点名称解释
1. 排水系统：排水系统是指用于将废水从建筑物或其他设施中排出并进行处理的管道系统。
它包括污水管道、雨水管道、通风管道和排放设备等。
2. 污水处理：污水处理是指对废水进行净化和处理，以去除其中的污染物，使其符合排放标准并不对环境造成危害。
3. 下水道：下水道是一种用于收集和排放废水和污水的地下管道系统。
它通常由污水管道和雨水管道组成，并连接到污水处理厂或其他处理设施。
4. 污水管道：污水管道是用于输送废水和污水的管道系统。
它通常由PVC、铸铁或混凝土管道组成，需要满足一定的坡度和密封要求。
5. 雨水管道：雨水管道是用于收集和排放雨水的管道系统。
它通常由PVC或铸铁管道组成，可以连接到排水河道或收集箱等设施。
6. 排水设备：排水设备是指用于将废水和污水从建筑物中排出的设备，如马桶、洗衣机排水管、地漏等。
7. 排水设计：排水设计是指根据建筑物的用途和规模，进行合理的排水系统设计，包括管道布局、管径选择、坡度设计等。
8. 排气系统：排气系统是指排水系统中的通风管道系统，用于
排除管道中的气体，以保持管道内部的正压。
9. 排水压力：排水压力是指排水系统中废水和污水在管道中所受到的压力，它取决于管道的高度差、管径和流量等因素。
10. 排放标准：排放标准是指针对废水排放所制定的环保要求，包括水质要求和对污染物的限制等。
第一章、概论1、污水:水在使用过程中受到不同程度的污染，改变了原有的物理、化学成分和性质，失去了特定使用价值，称为污水或者废水。
按照来源的不同污水可分为生活污水、工业废水和降水。
2、城市污水：指排入城镇污水排水系统的生活污水和工业废水。
合流制排水系统的城市污水还包括生产废水和截流的雨水。
城市污水是城市排水管道系统所要收集、输送、处理和处置的主要对象。
3、污水处理：方法：1）物理处理2）化学处理3）生物处理。
污水的最终处置：排放水体1）直接排放(雨水和污染较轻)水体2）处理排放3）排海；灌溉农田；回用1）自然回用2）间接回用3）直接回用4、排水体制：又称排水制度，是指污水的不同的排除方式所形成的排水系统，即生活污水、工业废水和雨水是采用一套管渠系统还是采用两套或两套以上的、各自独立的管渠系统来收集和输送。
排水系统体制主要有合流制与分流制两种系统。
一般所谓的合流与分流是指对污水与雨水的管道系统是合与分而言。
影响排水体制选择的因素：城市规划；环境保护；基建投资；运行管理；综合考虑，因地制宜。
5、合流制排水系统：是将生活污水、工业废水和雨水混和在同一套管渠内排除的系统。
直排式合流制排水系统：将生活污水、工业废水和雨水合流于一套排水管渠系统中，不经处理和利用就近直接排入受纳水体。
在国内外的旧城市中多采用这种排水方法，它造价较低，管理方便，但污染水体较为严重，现在一般已不采用这种排水体制。
完全合流制排水系统：将生活污水、工业废水和雨水合流于一套排水管渠系统中，经处理直接排入受纳水体。
这种排水方法与地下建筑矛盾较小，卫生条件好，管网投资也比分流制小，但是工程量大初次投资大，运行管理不便。
对污水处理厂的要求较高，一般很少采完全合流制排水系统。
截流式合流制排水系统：是在早期建设的直排式合流制基础上，在临河岸边增建一条截流干管，并在截流干管末端设置污水厂，同时在合流干管和截流干管相交处或相交前设置溢流井。
晴天和初雨时，所有污水都进入污水厂经处理后排入水体；随着雨量的增加，当水量超过截流干管的输水能力时，出现溢流，部分混合污水经溢流井溢入水体。
排水工程的基本知识
排水工程是指对城市和乡村进行水利设施建设，以保证排水系统的正常、高效运转，避免水灾、水浸和水污染等问题。
以下是排水工程的基本知识。
1. 排水系统
排水系统分为内部排水系统和外部排水系统。
内部排水系统包括家庭、学校和工厂等内部设施的排水，而外部排水系统则是指城市和乡村天然水体的排放和排水系统的建设。
2. 排水设施
排水设施包括排水管道、口井、污水处理厂等，这些设施要经过科学规划和设计，最终建设起来才能发挥相应的水利功能。
排水管道一般分为雨水管和污水管，两者分离设计排水可以更加科学高效。
3. 排水工程施工
排水工程的施工需要注意以下几点：
•确定排水管线、口井和污水处理设备的位置和尺寸，设计合理的污水处理流程，使排水运转更加有效、安全和环保；
•严格按照排水工程设计规范、施工顺序、质量标准进行施工。
管道连接处应预留盘状外凸标志以便后期的解决处理，易于排水系统的检查和维护；
•监测排水系统建设的质量和安全、确保排水系统的正常运转。
在施工期间，要严格控制施工现场的环保问题，确保污水处理流程符合环境保护的相关要求。
4. 排水系统的维护
排水系统建设完成后，定期维护才能保证其正常的运转。
应定时清理和检查排水管道和口井，保障排水系统的畅通；对于污水处理厂，应定期检查运行数据，确保水质稳定，生活和工业废水得到合理处理。
5.
排水工程的建设不仅关系到每个人的健康和安全，也影响到社会的环境质量和生态平衡。
因此，排水工程建设应该科学规划和设计，按照严格的技术要求和环保要求进行施工，定期维护和检测，确保能够为人们带来干净、清新的生活和工作环境。
给排水工程专业知识点总结排水系统排水系统是一个包括城市雨水系统、城市污水系统、河道、排水口等设施的系统。
城市雨水系统包括雨水排水管网、雨水箱涵、雨水调蓄池、雨水泵站等设施。
城市污水系统包括污水管网、雨污分流系统、污水处理厂、排水泵站等设施。
河道和排水口则是对城市内的水进行汇集排放的设施。
排水系统的设计、运行和维护对城市的水资源管理至关重要。
城市雨水系统城市雨水系统是对城市内的雨水进行排水处理的系统。
雨水系统的设计要求能够在雨水特大暴雨等极端情况下有效排水，防止因为雨水积聚引起的城市内涝及洪水灾害。
雨水系统的设计原则包括设施合理、管网覆盖全面、积水容量足够、排水速度快等。
雨水系统的具体设计包括排水管网的布置与直径选择、雨水箱涵的设置与容积计算、雨水调蓄池的选址与设计、雨水泵站的设立与运行。
城市污水系统城市污水系统是对城市内的污水进行排放处理的系统。
污水系统的设计要求能够对城市内的生活污水、工业废水等进行分流、集中处理、消毒排放，防止污水对水资源、土壤和大气环境造成污染。
污水系统的设计原则包括设施合理、运行稳定、处理效果好、废弃物回收利用、消毒排放等。
污水系统的具体设计包括污水管网的布置与直径选择、雨污分流系统的实施与维护、污水处理厂的选址与设计、排水泵站的设立与运行。
河道与排水口河道与排水口是城市排水系统的汇集排放设施。
河道的设计要求能够保持通畅、渠化、强固，以便对城市内的水进行集中导流。
排水口的设计要求能够对城市内的雨水和污水进行排放，防止积水导致城市内涝。
河道的具体设计包括截面设计、渠化设计、岸护设计等。
排水口的具体设计包括排放位置选择、排放能力计算、消毒措施等。
排水工程的重要性排水工程对保障城市内的水资源安全、防洪排涝、改善环境和保持生态平衡具有重要意义。
排水工程对城市的经济社会发展和市民的生活质量有着直接的影响。
在城市规划和建设中，排水工程是一个不可或缺的组成部分。
排水工程的发展现状目前，随着城市化进程的加快，以及人们生活水平的不断提高，城市内的雨水和污水排放量不断增大，排水系统能力相对不足成为了一个突出的问题。
注水排水知识点归纳总结一、注水排水的基本概念1. 注水排水的定义注水排水是指利用钻孔技术，通过往地下注入水泥浆或其他材料，形成“水泥墙”来防止地基液体渗透或者把地基液体挤压出来的工程技术。
2. 注水排水的目的(1) 降低地下水位，稳定地基；(2) 防止地基液体渗透或者涌出，影响建筑物的安全；(3) 保障建筑物施工和使用的安全；3. 注水排水的原理通过注入水泥浆等材料，形成水泥墙，阻隔地下水的渗透和涌出，从而实现降低地下水位和稳定地基的目的。
二、注水排水的工程要点1. 地质勘探在进行注水排水工程之前，需要进行详细的地质勘探，了解地下水位、地质构造和地层特征等信息，为制定注水排水方案提供依据。
2. 孔径选择根据地下水位、地质条件和工程要求，确定注水排水孔的直径、深度和布孔方式。
3. 注水排水材料的选择选择适合地质条件和工程要求的注水排水材料，如水泥浆、高分子材料等。
4. 施工方法根据地质条件和工程要求，选择合适的注水排水施工方法，如压注法、空压钻孔法、地下注浆法等。
5. 施工技术掌握注水排水施工技术，确保注水排水孔的质量和施工进度。
6. 监测与管理对注水排水工程进行实时监测，及时调整施工方案，保障注水排水工程的质量和安全。
三、注水排水的应用领域1. 基础工程在地铁、桥梁、隧道等基础工程中，注水排水可以通过降低地下水位，稳定地基，保障工程的安全。
2. 矿山工程在煤矿、金属矿山等工程中，注水排水可以防止地下水涌入到矿井，保障矿工和矿山设施的安全。
3. 地下工程在地下仓库、地下停车场等地下工程中，注水排水可以防止地下水涌入，保障地下工程的安全。
4. 地下管道在地下排水管道、通讯管道等工程中，注水排水可以防止地下水涌入，保障地下管道的正常使用。
四、注水排水的发展趋势1. 技术创新随着科技的发展，注水排水技术将会不断提升，出现更多高效、节能、环保的施工设备和材料。
2. 安全管理随着建筑工程复杂性的增加，注水排水工程的安全管理将会更加重视，出现更加严格的管理标准和监测技术。
目录第一章卫生器具及卫生间 (1)1－1卫生器具 (1)一、便溺用卫生器具及冲洗设备 (1)二、盥洗及沐浴用卫生器具 (1)三、洗涤用卫生器具 (1)四、专用卫生器具 (1)五、被限制和淘汰产品的水暖管件 (2)1－2卫生器具设置定额 (2)1－3卫生器具的布置 (2)一、厨房卫生器具布置 (2)二、厕所卫生器具布置 (2)三、卫生间布置 (2)四、盥洗间卫生器具布置 (3)五、公共浴室布置 (3)第二章建筑内部给水系统 (3)2－1 系统的分类、组成及所需水压 (3)一、建筑内部给水系统的分类 (3)二、建筑内部给水系统的组成 (3)三、建筑内部给水系统所需水压 (4)2－2 给水方式 (4)一、建筑内部给水方式 (4)二、建筑内部给水系统管路图示 (5)2－3 建筑内部常用给水管材、附件和水表 (6)一、给水常用管材及配件 (6)二、给水附件 (7)三、水表 (7)2－4 给水管道的布置与敷设 (8)一、给水管道的布置 (8)二、给水管道的敷设 (9)三、管道的防腐、防冻和防结露 (10)四、管道加固 (10)2－5给水水质与水质防护 (10)一、给水水质 (11)二、防止水质污染的措施 (11)第三章建筑给水设备 (12)3－1 水泵 (12)一、水泵的选择 (12)二、水泵装置要求 (13)三、水泵机组基础 (13)四、水泵机组的布置 (13)五、水泵管路布置 (13)六、水泵隔振防噪 (14)七、对水泵房要求 (14)3—2 贮水池与吸水井 (14)一、贮水池 (14)二、吸水井（坑） (15)3—3 水箱 (15)一、水箱附件 (15)二、水箱的安装和布置 (16)三、水箱的有效容积 (16)四、水箱的设置高度 (16)3—4 气压给水设备 (16)一、气压给水设备类型 (17)二、空气压缩机及水泵的选择 (17)三、气压给水设备的布置 (18)第四章建筑内部给水管道计算 (18)4—1 建筑用水情况和用水定额 (18)4—2 设计秒流量 (18)4—3 建筑内部给水管道水力计算 (18)一、管径的确定 (19)二、管道压力损失计算 (19)三、水力计算的方法和步骤 (19)第五章建筑消防给水系统 (19)5－1 概述 (19)5－2 室外消防给水系统 (20)一、室外消防给水水源 (20)二、室外消防水压 (20)三、室外消防给水管道的布置要求 (20)四、室外消火栓的布置要求 (21)5－3 低层建筑室内消火栓给水系统 (21)一、室内消火栓给水系统的组成 (21)二、室内消火栓给水系统主要组件 (21)三、室内消火栓给水系统的给水方式 (22)四、室内消火栓给水系统的布置及要求 (22)五、室内消火栓给水系统的水力计算 (23)六、对室内消火栓灭火系统设备的要求 (23)5—4 高层建筑室内消火栓给水系统 (24)一、高层建筑消防用水量 (24)二、高层建筑室内消火栓给水系统的型式 (25)三、高层建筑室内消火栓给水系统的布置要求 (25)五、消火栓减压 (26)第六章自动喷水灭火系统 (27)6－1 概述 (27)6－2 闭式自动喷水灭火系统工作原理及主要组成 (27)一、闭式自动喷水灭火系统工作原理 (28)二、闭式自动喷水灭火系统主要组件 (28)6－3 闭式自动喷水灭火系统设计 (30)一、喷头的布置 (30)二、管道的布置 (31)三、报警阀的布置 (31)四、自动喷水灭火系统水力计算 (31)6－4 水幕消防系统 (32)一、水幕消防给水系统的组成及主要组件 (32)第七章建筑内部排水系统 (33)7－1 建筑内部排水体制和排水系统的组成 (33)一、建筑内部排水系统分类 (33)二、建筑排水体制 (33)三、污水排入城市管道的条件 (34)四、排水系统的组成 (34)7－2 排水管材及附件 (35)一、常用排水管材 (35)二、排水管道附件 (35)7－3排水管道布置与敷设 (36)一、排水管道布置与敷设要求 (36)二、检查口、清扫口和检查井的设置要求 (38)三、排水沟排水的适用条件及敷设要求 (38)四、硬聚氯乙烯管道布置与敷设要求 (39)7－4通气管系统 (40)一、伸顶通气管设置条件与要求 (40)二、专用通气系统设置条件与要求 (40)三、辅助通气系统设置条件及要求 (40)四、通气管管径的确定 (41)7－5高层建筑排水系统 (41)一、普通排水系统 (42)二、新型排水系统 (42)三、新型排水系统设计与安装 (42)第八章建筑内部排水管道计算 (42)8－1 排水量定额和排水设计秒流量 (42)一、排水量定额 (42)二、设计秒流量 (42)8－2排水管道水力计算 (42)一、排水横干管水力计算 (43)二、建筑排水UPVC管 (43)第九章建筑雨水排水系统 (43)9－1屋面雨水排水方式 (44)一、雨水外排水系统 (44)二、雨水内排水系统 (44)三、混合式排水系统 (46)9－2雨水排水系统计算 (46)第十章污（废）水抽升与局部污水处理 (46)10－1 污（废）水抽升 (47)一、污（废）水抽升设备 (47)二、集水池 (47)10－2生活污水的局部处理 (47)一、化粪池 (47)二、降温池 (48)三、隔油池（井） (48)四、小型沉淀池与沉砂池 (48)第十一章建筑内部热水及饮水供应 (49)11－1 热水供应系统 (49)一、热水供应系统的分类 (49)二、热水供应系统的组成 (49)三、热水供水方式 (50)四、热水管网的布置与敷设 (51)11－2加热与贮热设备及附件 (51)一、加热与贮热设备 (51)二、附件 (52)11—3 热水水质、水温及用水量定额 (54)一、热水水质 (54)二、热水水温 (54)11—4 加热及贮存设备的选择 (54)11—5 热水供应管网的水力计算 (54)一、第一循环管网的水力计算 (55)二、第二循环管网 (55)11—7 饮水供应 (56)一、饮水供应系统及制备方法 (56)第十二章建筑中水系统 (56)12—1 建筑中水系统的任务及组成 (56)一、建筑中水系统的任务 (57)二、建筑中水系统的组成 (57)三、小区中水系统的组成 (57)12—2中水水源及水质标准 (58)一、中水水源 (58)二、中水水质 (58)12—3 中水管道的布置与敷设 (58)一、中水原水集水系统 (58)二、中水供水系统 (59)三、水量平衡 (59)12—4 中水处理 (60)一、中水处理工艺流程的选择 (60)二、中水处理设备 (60)三、中水处理站 (61)12—5 建筑中水安全防护与控制 (61)一、建筑中水的安全防护 (62)二、控制与管理 (62)第十三章居住小区给水系统 (62)13—1 居住小区给水系统的分类与组成 (62)一、居住小区给水系统的分类 (63)二、居住小区给水系统的组成 (63)13—2 地下取水构筑物 (63)一、管井 (63)二、大口井 (64)13—3 小区给水管道的布置 (64)一、小区给水管道布置原则及要求 (64)二、布置类型及特点 (65)13—4 水塔、贮水池和水泵 (65)一、水塔 (65)二、贮水池 (65)13—5 小区给水系统常用管材、配件及附属构筑物 (65)一、常用管材 (65)二、给水管网的附件 (66)三、给水管网附属构筑物 (66)十四章居住小区排水系统 (67)14—1 概述 (67)一、污水分类 (67)二、排水系统体制 (67)三、排水系统组成 (67)14—2 小区排水管的布置与敷设 (67)14—3 小区排水常用管材及附属物 (68)一、排水常用管材 (68)二、排水管道基础及接口 (68)三、排水管渠上的附属构筑物 (69)14—4 小区污水管道水力计算 (69)14—5 小区雨水管渠 (70)一、布置与敷设 (70)第一章卫生器具及卫生间1－1卫生器具一、便溺用卫生器具及冲洗设备1、大便器蹲式大便器：用于防止接触传染的医院厕所内，采用高位水箱或带有破坏真空的延时自闭式冲洗阀进行冲洗。

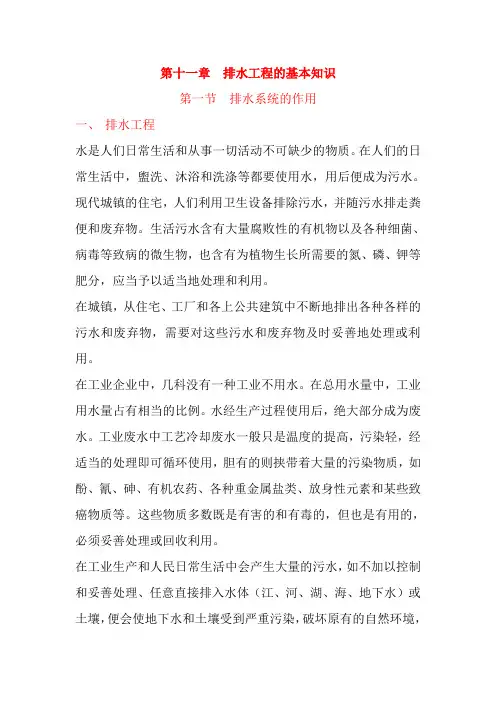

第十一章排水工程的基本知识第一节排水系统的作用一、排水工程水是人们日常生活和从事一切活动不可缺少的物质。
在人们的日常生活中，盥洗、沐浴和洗涤等都要使用水，用后便成为污水。
现代城镇的住宅，人们利用卫生设备排除污水，并随污水排走粪便和废弃物。
生活污水含有大量腐败性的有机物以及各种细菌、病毒等致病的微生物，也含有为植物生长所需要的氮、磷、钾等肥分，应当予以适当地处理和利用。
在城镇，从住宅、工厂和各上公共建筑中不断地排出各种各样的污水和废弃物，需要对这些污水和废弃物及时妥善地处理或利用。
在工业企业中，几科没有一种工业不用水。
在总用水量中，工业用水量占有相当的比例。
水经生产过程使用后，绝大部分成为废水。
工业废水中工艺冷却废水一般只是温度的提高，污染轻，经适当的处理即可循环使用，胆有的则挟带着大量的污染物质，如酚、氰、砷、有机农药、各种重金属盐类、放身性元素和某些致癌物质等。
这些物质多数既是有害的和有毒的，但也是有用的，必须妥善处理或回收利用。
在工业生产和人民日常生活中会产生大量的污水，如不加以控制和妥善处理、任意直接排入水体（江、河、湖、海、地下水）或土壤，便会使地下水和土壤受到严重污染，破坏原有的自然环境，造成环境污染，这是由于污水中含有毒物和有机物。
毒物过多将毒死水中或土壤中原有的生物，破坏原业的生态平衡。
而生态系统一量遭到破坏，就会影响自然界生物与生物、生物与环境之间的物质循环和能量转化，给自然界带来长期的严重的危害。
为了保护环境避免上述情况的发生，现代化城市就需要建设一整套将城市污水、工业废水、降水（雨水、冰雪融化水等）用完善的管渠系统、泵站及处理厂等各种设备，有组织地加以排除和处理，以达到保护环境，变废为宝，保证人们的正常生产和生活的目的的工程，这样的工程就称为排水工程。
二、污水的种类人类的生活和生产使用水的过程中，水会受到不同程度的污染，改变了其原有的化学成分和物理组成，这些水就成为污水和废水。
第一章、概论1、污水:水在使用过程中受到不同程度的污染，改变了原有的物理、化学成分和性质，失去了特定使用价值，称为污水或者废水。
按照来源的不同污水可分为生活污水、工业废水和降水。
2、城市污水：指排入城镇污水排水系统的生活污水和工业废水。
合流制排水系统的城市污水还包括生产废水和截流的雨水。
城市污水是城市排水管道系统所要收集、输送、处理和处置的主要对象。
3、污水处理：方法：1）物理处理2）化学处理3）生物处理。
污水的最终处置：排放水体1）直接排放(雨水和污染较轻)水体2）处理排放3）排海；灌溉农田；回用1）自然回用2）间接回用3）直接回用4、排水体制：又称排水制度，是指污水的不同的排除方式所形成的排水系统，即生活污水、工业废水和雨水是采用一套管渠系统还是采用两套或两套以上的、各自独立的管渠系统来收集和输送。
排水系统体制主要有合流制与分流制两种系统。
一般所谓的合流与分流是指对污水与雨水的管道系统是合与分而言。
影响排水体制选择的因素：城市规划；环境保护；基建投资；运行管理；综合考虑，因地制宜。
5、合流制排水系统：是将生活污水、工业废水和雨水混和在同一套管渠内排除的系统。
直排式合流制排水系统：将生活污水、工业废水和雨水合流于一套排水管渠系统中，不经处理和利用就近直接排入受纳水体。
在国内外的旧城市中多采用这种排水方法，它造价较低，管理方便，但污染水体较为严重，现在一般已不采用这种排水体制。
完全合流制排水系统：将生活污水、工业废水和雨水合流于一套排水管渠系统中，经处理直接排入受纳水体。
这种排水方法与地下建筑矛盾较小，卫生条件好，管网投资也比分流制小，但是工程量大初次投资大，运行管理不便。
对污水处理厂的要求较高，一般很少采完全合流制排水系统。
截流式合流制排水系统：是在早期建设的直排式合流制基础上，在临河岸边增建一条截流干管，并在截流干管末端设置污水厂，同时在合流干管和截流干管相交处或相交前设置溢流井。
晴天和初雨时，所有污水都进入污水厂经处理后排入水体；随着雨量的增加，当水量超过截流干管的输水能力时，出现溢流，部分混合污水经溢流井溢入水体。
在一定程度上克服了直排式的不足，但在雨天仍有部分混合污水直接进入水体。
一般用于旧城区的改造。
6、分流制排水系统：是将污水和雨水分别在两套或两套以上各自独立的管渠内排除的系统。
污水排水系统和雨水排水系统。
完全分流制排水系统：雨污水排水系统单独设置。
污水通过污水排水系统排至污水厂，经处理后排入水体；雨水通过雨水排水系统直接排入水体。
该系统环保效益较好，但有初期雨水污染问题，投资也比截流式合流制排水系统要高。
适用场合：新建城市及重要工矿企业、工厂排水系统。
不完全分流制排水系统：设有完整的污水排水系统，没有完整的雨水排水系统。
污水通过污水排水系统送至污水厂，经处理后排入水体；雨水则通过地面漫流进入不成系统的明沟或小河，然后进入较大的水体。
该系统只建污水系统，不建雨水系统，故投资节省。
适用场合：地形适宜，有地面水体，可顺利排泄雨水的城镇；发展中的城镇。
我国很多工业区、居住区在以往建设中采用了该系统。
半分流制排水系统：既有污水排水系统又有雨水排水系统。
雨水干管上设雨水跳越井截流初雨和街道冲洗废水进入污水管道。
雨水干管流量不大时，雨污水一起入污水厂处理；雨水干管流量超过截流量时，雨水在跳越井内溢流经雨水出流干管排入水体。
该系统环保效益好，但投资高。
适用场合：生活水平高、环境质量要求高的城镇。
在工业企业中，一般采用分流制排水系统。
7、控制井：为了控制庭院或街坊污水管道并使其良好地工作，在该系统的终点设置检查井，称为控制井。
8、压力管道：压送从泵站出来的污水至高地自流管道或至污水厂的承压管段，称压力管道。
9、污水处理厂：供处理和利用污水、污泥的一系列构筑物及附属构筑物的综合体称污水处理厂。
城市污水处理厂一般设置在城市河流的下游地段，并与居民点或公共建筑保持一定的卫生防护距离。
10、出水口：污水排入水体的渠道和出口称出水口，它是整个城市污水排水系统的终点设备。
11、事故排出口：是指在污水排水系统的中途，在某些易于发生故障的组成部分前面，例如在总泵站的前面，所设置的辅助性出水渠，一旦发生故障，污水就通过事故排出口直接排入水体。
12、排水系统：指排水的收集、输送、处理和利用，以及排放污废水的设施以一定方式组合成的总体。
排水系统由三部分组成：管道系统——收集和输送废水的工程设施。
污水厂——改善水质和回收利用污水的工程设施。
出水口——废水排入水体的工程设施。
13、城市污水排水系统的组成：一、室内污水管道系统及设备；二、室外污水管道系统1）居住小区污水管道系统2）街道污水管道系统3）管道系统上的附属构筑物；三、污水泵站及压力管道；四、污水处理厂；五、出水口及事故排放口。
14、工业废水排水系统的组成：车间内部管道系统及设备；厂区管道系统；污水泵站及压力管道；废水处理站；市政污水管网接入口。
15、雨水排水系统的组成：房屋雨水管道系统和设备；街道雨水管渠系统；排洪沟；雨水泵站及压力管；出水口。
16、排水系统平面布置：主要考虑因素：1）城市规划2）自然条件3）环境保护4）技术经济。
正交式：在地势向水体适当倾斜的地区，各排水流域的干管可以最短距离沿与水体垂直相交的方向布置，这种布置也称正交布置。
优点：干管长度短、管径小，因而经济，污水排出也迅速。
缺点：污水未经处理就直接排放，影响环境。
适用条件：用于排除雨水。
截流式：在正交式的基础上若沿河岸再敷设主干管，并将各干管的污水截流送至污水厂，这种布置形式称截流式布置。
优点：对减轻水体污染、改善和保护环境有重大作用。
缺点：雨天有部分混合污水泄入水体，造成水体污染。
适用条件：适用于合流制污水排水系统，将生活污水及工业废水经处理后排入水体；也适用于区域排水系统，区域主干管截流各城镇的污水送至区域污水厂进行处理。
平行式：在地势向河流方向有较大倾斜的地区，为了避免因干管坡度及管内流速过大，使管道受到严重冲刷，可使干管与等高线及河道基本上平行，主干管与等高线及河道成一定斜角敷设，这种布置也称平行式布置。
优点:降低敢管埋深，减少工程造价。
缺点：为降低主干管坡度，主干管上会设置多个跌水井。
分区式：在地势高低相差很大的地区，当污水不能靠重力流流至污水厂时，可采用分区布置形式。
分别在高地区和低地区敷设独立的管道系统，高地区的污水靠重力流直接流入污水厂，而低地区的污水用水泵抽送至高地区干管或污水厂。
优点：能充分利用地形排水，节省电力。
缺点：如果将高地区的污水排至低地区，然后再用水泵一起抽送至污水厂是不经济的。
适用条件：个别阶梯地形或起伏很大的地区。
分散式：当城市周围有河流，或城市中央部分地势高、地势向周围倾斜的地区，各排水流域的干管常采用辐射状分散布置，各排水流域具有独立的排水系统。
优点：这种布置具有干管长度短、管径小、管道理深可能浅、便于污水灌溉等优点。
缺点：污水厂和泵站(如需要设置时)的数量将增多。
适用条件：在地形平坦的大城市，采用辐射状分散布置可能是比较有利的。
环绕式：近年来，由于建造污水厂用地不足以及建造大型污水厂的基建投资和运行管理费用也较建小型厂经济等原因，故不希望建造数量多规模小的污水厂，而倾向于建造规模大的污水厂，所以由分散式发展成环绕式布置。
这种形式是沿四周布置主干管，将各干管的污水截流送往污水厂。
优点：污水集中处理，基础投资与运行管理费用较分散处理经济。
缺点：主干管管径大，距离长，埋深大，集中处理不利于就近回收利用。
适用条件：山地城市，周边有河流。
17、工业废水处理原则：1）改革生产工艺，减少用水，降低废水排放量，加强水的循环使用和再生回用；2）不同废水分类处理，分别回收；3）三废利用，以废治废，提倡清洁生产，建设环境友好企业。
18、工业废水的排放：1）零排放原则；2）处理后排入城市污水系统；3）处理后排入水体；4）排入城市污水排水系统合并处理。
19、工业废水排入城市排水系统的水质应满足以下原则：1）不影响城市排水管渠和污水厂等的正常运行2）不对养护管理人员造成危害；3）不影响污水处理厂出水和污泥的排放和利用。
20、区域排水系统：优点：水厂少，基建和运行费用低，比较经济；占地小，节约土地资源；水质、水量变化小，便于运行管理；利于水资源的统一协调管理。
缺点：进入大量工业废水时容易出现运行困难；水厂一旦出现问题，对整个流域的影响巨大；工程规模大，发挥效益慢。
21、排水工程设计和建设的基本程序：可行性研究阶段；计划任务书阶段；设计阶段；组织施工阶段；竣工验收交付使用阶段。
设计工作可分为三个阶段（初步设计、技术设计、施工图设计）设计和两个阶段设计（初步设计或扩大初步设计、施工图设计）。
大中型基建项目，一般采用两个阶段设计。
重大项目和特殊项目，根据需要，可增加技术设计阶段。
22、排水工程规划设计的基本原则：①应符合区域规划以及城市和企业的总体规划；②与临近区域的污水污泥处理处置协调；③分散处理与集中处理；④污水资源的回用；⑤与给水、水利工程的协调；⑥近期设计、远期扩建，以及现有工程改扩建；⑦贯彻执行国家有关标准、规范和规定。
第二章、污水管道系统的设计1、污水管网设计的内容：1）设计基础数据的确定2）污水管网的平面布置3）管网流量和水力计算4）附属构筑物的设计计算5）管道的竖向布置6）绘制污水管道系统平面布置图和纵剖面图2、居住区生活污水量标准:为设计期限终了时，每人每日排出的平均污水量。
与室内卫生设备的情况、当地气候、生活水平以及生活习惯有关。
3、居民生活污水定额：居民每人每天日常生活中洗涤、冲厕、洗澡等产生的污水量（L/cap.d）。
4、综合生活污水定额：居民生活污水和公共设施（包括娱乐场所、宾馆、浴室、商业网点、学校和机关办公室等）排除污水的总和（L/cap.d）。
5、总变化系数Kz：是最大日最大时污水量与平均日平均时污水量的比值。
Kz=Kd*Kh。
6、日变化系数Kd：是一年中最大日平均时污水量与平均日平均时污水量的比值；7、时变化系数Kh：是最大日最大时污水量与最大日平均时污水量的比值。
8、污水管道的水力学设计：指根据水力学原理确定管道的管径、坡度和高程。
9、污水管道设计的原则：①不溢流：设计流量应为最大流量。
②不淤积：设计流速应有最低限值。
③不冲刷管壁：设计流速应有最高限值。
④要注意通风：非满流设计满足充满度要求。
10、设计充满度：在设计流量下，管道中的水深h和管径D（或渠深H）的比值。
我国按不满流设计；这样做的原因如下：为流量增长留有余地；利于通风防爆；便于管道的疏通和管理。
明渠，规定超高（设计水面与渠顶间距）不小于0.2m。
11、设计流速：管道中流量达到设计流量时的水流速度。
最小设计流速：为防止管道因淤积而堵塞。
