给排水一般基础知识引言给排水是建筑工程中不可忽视的重要部分，它涉及到人们日常生活中的用水和排水问题。
了解给排水的基础知识对于建筑师、土木工程师和相关行业的从业人员来说是必不可少的。
本文将介绍给排水的一般基础知识，包括给排水的定义、分类、常用术语以及相关设计原则。
一、给排水的定义和分类1. 定义：给排水是指建筑物内外水的供应和排出系统。
给水系统提供清洁可用水，而排水系统将废水从建筑物中排出。
2. 分类：给排水系统可以根据用途分为以下几类：- 给水系统：向建筑物供应清洁饮用水和非饮用水，包括冷水和热水供应系统。
- 排水系统：排除建筑物中产生的废水、雨水和污水，包括卫生设备、屋面排水系统和地下水排水系统等。
二、常用术语解释- 自来水：指经过处理的清洁饮用水，可以直接供应给居民使用。
- 井水：指从地下井中取出的水，需要经过处理后才能使用。
- 水泵：用于提升水的压力，确保水能够顺利流动到需要的地方。
- 蓄水器：储存水的设备，可以平衡供水压力变化。
2. 排水系统术语：- 排水管道：输送废水和雨水的管道系统。
- 排水口：安装在建筑物内外的出水口，用于排水。
- 水封：通过水的高度形成的密封，阻止污水中的恶臭气体进入室内。
- 排水阀：控制废水流动的装置，通常用于马桶和洗手盆等设备。
三、给排水设计原则- 合理布置：根据建筑物的结构和功能确定供水系统的布置方案，确保水能够顺畅供应到每个点位。
- 安全可靠：确保供水系统的安全运行，防止漏水和爆管等意外事件的发生。
- 节约水资源：合理利用水资源，提高供水系统的效率，减少浪费。
2. 排水设计原则：- 正确坡度：保证排水管道具有必要的坡度，确保废水能够自由流动到排水出口。
- 疏通管道：定期清理排水管道，排除堵塞物，确保畅通。
- 防止逆流：使用适当的阀门或设备，防止污水倒流到供水系统中。
- 处理废水：对污水进行适当的处理，减少对环境的污染。
结论给排水是建筑工程中非常重要的一部分，正确理解和应用给排水的基础知识对于建筑师和从业人员来说至关重要。

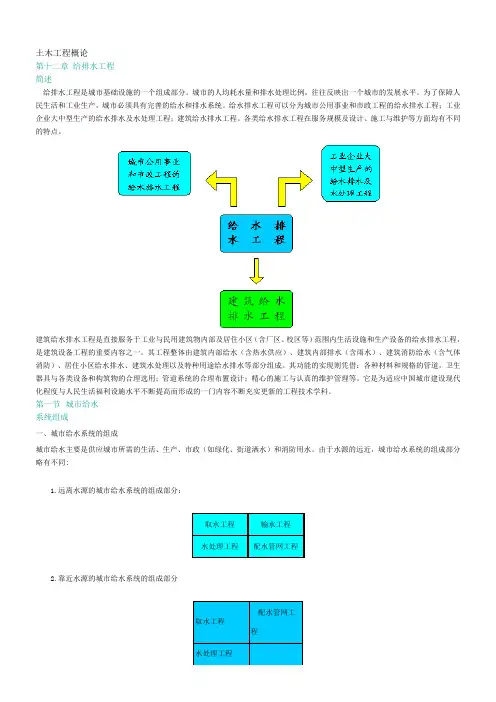

土木工程概论第十二章给排水工程简述给排水工程是城市基础设施的一个组成部分。
城市的人均耗水量和排水处理比例，往往反映出一个城市的发展水平。
为了保障人民生活和工业生产，城市必须具有完善的给水和排水系统。
给水排水工程可以分为城市公用事业和市政工程的给水排水工程；工业企业大中型生产的给水排水及水处理工程；建筑给水排水工程。
各类给水排水工程在服务规模及设计、施工与维护等方面均有不同的特点。
建筑给水排水工程是直接服务于工业与民用建筑物内部及居住小区（含厂区、校区等）范围内生活设施和生产设备的给水排水工程，是建筑设备工程的重要内容之一。
其工程整体由建筑内部给水（含热水供应）、建筑内部排水（含雨水）、建筑消防给水（含气体消防）、居住小区给水排水、建筑水处理以及特种用途给水排水等部分组成。
其功能的实现则凭借：各种材料和规格的管道，卫生器具与各类设备和构筑物的合理选用；管道系统的合理布置设计；精心的施工与认真的维护管理等。
它是为适应中国城市建设现代化程度与人民生活福利设施水平不断提高而形成的一门内容不断充实更新的工程技术学科。
第一节城市给水系统组成一、城市给水系统的组成城市给水主要是供应城市所需的生活、生产、市政（如绿化、街道洒水）和消防用水。
由于水源的远近，城市给水系统的组成部分略有不同:1.远离水源的城市给水系统的组成部分：2.靠近水源的城市给水系统的组成部分城市给水系统示意图—地面水源城市给水系统示意图—地下水源主要概念：1.城市给水设计的主要准则2.给水处理工程设计的主要目的3.给水管网4.城市给水设计包含的内容系统分类城市给水系统分类方式多种多样，简单的可以按以下三种方式分类:取用地下水的给水系统比较简单，通常就近取水，且可不经净化，而直接加氯消毒供应用户。
压力给水是常见的一种供水系统。
还有一种混合系统，即整个系统部分靠重力给水，部分靠压力给水。
大城市中的工业生产用水，如水质和水压与生活饮用水相近或相同，可直接由城镇管网供给。

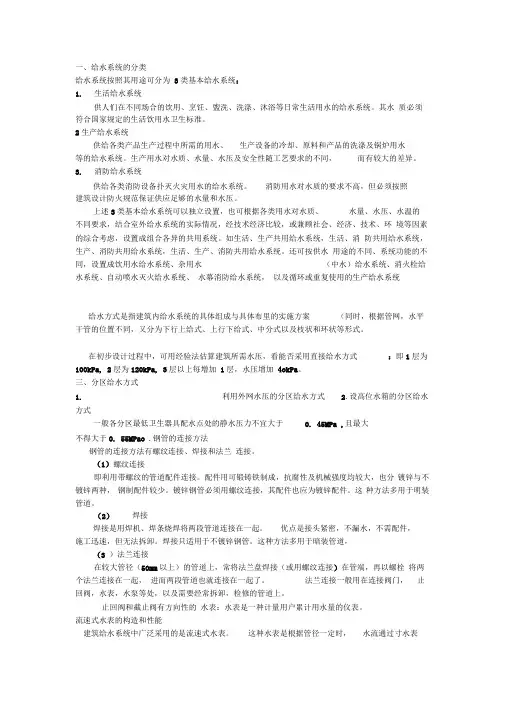

一、给水系统的分类给水系统按照其用途可分为3类基本给水系统：1.生活给水系统供人们在不同场合的饮用、烹饪、盥洗、洗涤、沐浴等日常生活用水的给水系统。
其水质必须符合国家规定的生活饮用水卫生标准。
2生产给水系统供给各类产品生产过程中所需的用水、生产设备的冷却、原料和产品的洗涤及锅炉用水等的给水系统。
生产用水对水质、水量、水压及安全性随工艺要求的不同，而有较大的差异。
3.消防给水系统供给各类消防设备扑灭火灾用水的给水系统。
消防用水对水质的要求不高，但必须按照建筑设计防火规范保证供应足够的水量和水压。
上述3类基本给水系统可以独立设置，也可根据各类用水对水质、水量、水压、水温的不同要求，结合室外给水系统的实际情况，经技术经济比较，或兼顾社会、经济、技术、环境等因素的综合考虑，设置成组合各异的共用系统。
如生活、生产共用给水系统，生活、消防共用给水系统，生产、消防共用给水系统，生活、生产、消防共用给水系统。
还可按供水用途的不同、系统功能的不同，设置成饮用水给水系统、杂用水（中水）给水系统、消火栓给水系统、自动喷水灭火给水系统、水幕消防给水系统，以及循环或重复使用的生产给水系统给水方式是指建筑内给水系统的具体组成与具体布里的实施方案（同时，根据管网，水平干管的位置不同，又分为下行上给式、上行下给式、中分式以及枝状和环状等形式。
在初步设计过程中，可用经验法估算建筑所需水压，看能否采用直接给水方式：即1层为100kPa, 2层为120kPa, 3层以上每增加1层，水压增加4okPa。
三、分区给水方式1.利用外网水压的分区给水方式2.设高位水箱的分区给水方式一般各分区最低卫生器具配水点处的静水压力不宜大于0. 45MPa ,且最大不得大于0. 55MPao .钢管的连接方法钢管的连接方法有螺纹连接、焊接和法兰连接。
（1）螺纹连接即利用带螺纹的管道配件连接。
配件用可锻铸铁制成，抗腐性及机械强度均较大，也分镀锌与不镀锌两种，钢制配件较少。
第一章1.建筑内部给水系统：是将城镇给水管网或自备水源给水管网的水引入室内，选用适用、经济、合理的最佳供水方式，经配水管送至室内各种卫生器具、用水嘴、生产装置和消防设备，并满足用水点对水量、水压和水质要求的冷水供应系统分类：生活给水系统生产给水系统消防给水系统2.钢管连接方法：有螺纹连接、焊接和法兰连接，为避免焊接时锌层破坏，镀锌钢管必须用螺纹连接或沟槽式卡箍连接3.水表的分类1）按计量原理：容积式水表、速度式水表2）按读数机构的位置：现场指示型、远传型、组合型3）按水温度：冷水表、热水表4）按计数器的工作现状：湿式水表、干式水表、液封式水表5）按被测水压力：普通型水表、高压水表4.给水方式：指建筑内部给水系统的供水方案。
是根据建筑物的性质、高度、配水点的布置情况以及室内所需水压、室外管网水压和配水量等因素，通过综合评判法决定给水系统的布置形式。
5.给水方式选择原则1）尽量利用外部给水管网的水压直接供水2）除高层建筑和消防要求较高的大型公共建筑和工业建筑外，一般情况消防给水系统宜与生活或生产给水系统共用一个系统3）生活给水系统中，卫生器具处的静压力不得大于0.60MPa。
各分区最低卫生器具配水点静水压不宜大于0.45MPa（特殊情况下不宜大于0.50），水压大于0.35MPa的入户管，宜设减压或调压措施。
6.给水管道的布置形式按供水可靠程度：枝状、环状按水平干管的敷设位置：上行下给、下行上给和中分式7.管道防护1.防腐：明装和暗装的金属管道都要采取防腐措施，以延长管道的使用寿命。
通常的防腐做法是管道除锈后，在外壁刷涂防腐涂料。
2.防冻、防露：敷设在有可能结冻的房间、地下室及管井、管沟等地方的生活给水管道，为保证冬季安全使用应有防冻保温措施。
3.防漏：防漏的主要措施是避免将管道布置在易受外力损坏的位置，或采取必要的保护措施，避免其直接承受外力。
4.防振：为防止管道的损坏和噪声的影响，设计给水系统时应控制管道的水流速度，在系统中尽量少使用电磁阀或速闭型水栓。

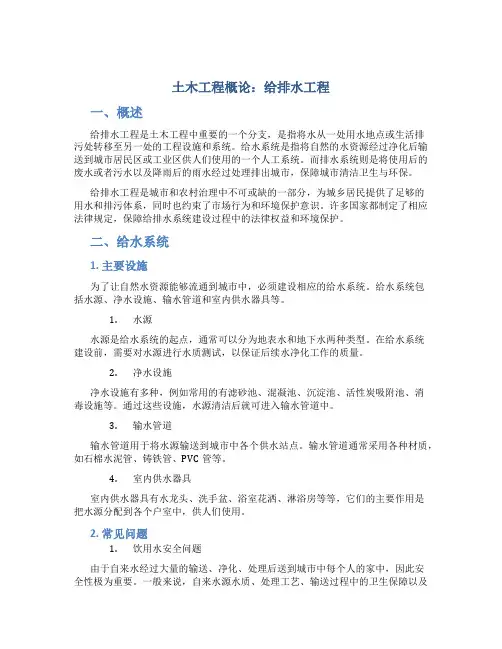

土木工程概论：给排水工程一、概述给排水工程是土木工程中重要的一个分支，是指将水从一处用水地点或生活排污处转移至另一处的工程设施和系统。
给水系统是指将自然的水资源经过净化后输送到城市居民区或工业区供人们使用的一个人工系统。
而排水系统则是将使用后的废水或者污水以及降雨后的雨水经过处理排出城市，保障城市清洁卫生与环保。
给排水工程是城市和农村治理中不可或缺的一部分，为城乡居民提供了足够的用水和排污体系，同时也约束了市场行为和环境保护意识。
许多国家都制定了相应法律规定，保障给排水系统建设过程中的法律权益和环境保护。
二、给水系统1. 主要设施为了让自然水资源能够流通到城市中，必须建设相应的给水系统。
给水系统包括水源、净水设施、输水管道和室内供水器具等。
1.水源水源是给水系统的起点，通常可以分为地表水和地下水两种类型。
在给水系统建设前，需要对水源进行水质测试，以保证后续水净化工作的质量。
2.净水设施净水设施有多种，例如常用的有滤砂池、混凝池、沉淀池、活性炭吸附池、消毒设施等。
通过这些设施，水源清洁后就可进入输水管道中。
3.输水管道输水管道用于将水源输送到城市中各个供水站点。
输水管道通常采用各种材质，如石棉水泥管、铸铁管、PVC管等。
4.室内供水器具室内供水器具有水龙头、洗手盆、浴室花洒、淋浴房等等，它们的主要作用是把水源分配到各个户室中，供人们使用。
2. 常见问题1.饮用水安全问题由于自来水经过大量的输送、净化、处理后送到城市中每个人的家中，因此安全性极为重要。
一般来说，自来水源水质、处理工艺、输送过程中的卫生保障以及居民自来水内部插水和地下水混入等因素，都会影响自来水的安全性。
因此，一些城市在自来水供水过程中也开展了水质监测，确保供水安全性。
2.供水压力问题供水压力过大或过小都会影响到居民使用。
在不断调整调压设备和设计时需要充分考虑供水压力问题，使得压力能够在合理范围内。
三、排水系统1. 主要设施为了控制城市中的用水和废水，必须建设相应的排水系统。
2024年中班科学活动教案《轻和响》含反思一、教学内容本节课选自幼儿科学启蒙教材第四章《声音的世界》中的第三节《轻和响》。
详细内容包括声音的产生、声音的响度与音调的基本概念、如何通过比较不同物品的轻响来理解声音的特性。
二、教学目标1. 知识目标：使幼儿能够理解声音是由物体振动产生的，认识到不同物体会发出不同响度的声音。
2. 技能目标：培养幼儿通过观察、比较、实验等方法，探索声音的响度与物体轻重的联系。
3. 情感目标：激发幼儿对科学现象的好奇心，培养幼儿合作、分享的良好品质。
三、教学难点与重点教学难点：理解声音的响度与物体轻重的联系。
教学重点：通过实践操作，掌握比较不同物品轻响的方法。
四、教具与学具准备教具：小鼓、铃铛、积木、沙包、小木块等不同材质的物品。
学具：小塑料勺、小碗、沙子、小石子等。
五、教学过程1. 实践情景引入（5分钟）（1）教师敲击小鼓、铃铛，引导幼儿关注声音的产生。
（2）邀请幼儿用小塑料勺和小碗模仿敲击动作，感受声音的变化。
2. 例题讲解（10分钟）（1）教师展示小鼓、铃铛等物品，让幼儿观察并说出它们的轻响特点。
（2）通过比较不同物品的轻响，引导幼儿发现声音响度与物体轻重的联系。
3. 随堂练习（10分钟）（1）教师分发学具，让幼儿分组进行实验，比较不同物品的轻响。
教师带领幼儿回顾本节课所学内容，引导幼儿思考生活中还有哪些物品可以比较轻响。
六、板书设计1. 轻和响2. 内容：（1）声音产生：物体振动（2）声音的响度：与物体轻重有关（3）实践操作：比较不同物品的轻响七、作业设计1. 作业题目：请幼儿回家后，找一找家里的物品，比较它们的轻响，并记录下来。
2. 答案示例：物品1：小石头，声音较响物品2：棉花，声音较轻八、课后反思及拓展延伸2. 拓展延伸：在下一节课中，可以让幼儿尝试用不同方法改变物品的轻重，观察声音的变化，进一步巩固所学知识。
同时，引导幼儿关注生活中的声音现象，培养幼儿对科学的兴趣。
建筑工程丨给排水常用基础知识汇总一：一：建筑工程丨给排水常用基础知识汇总1.1 给排水工程概述1.1.1 定义及重要性1.1.2 给排水系统组成1.1.3 给水系统工程1.1.3.1 给水源及质量要求1.1.3.2 给水管道设计及材料1.1.3.3 给水设备和附件1.1.3.4 给水压力和流量计算1.1.4 排水系统工程1.1.4.1 排水管道设计及材料1.1.4.2 排水设备和附件1.1.4.3 排水管道的坡度计算1.1.4.4 排水系统的通风与排气设计1.2 给水管道系统1.2.1 给水管道的材料选择1.2.2 给水管道的布置及连接方式 1.2.3 给水管道的压力计算1.2.4 给水管道的消防设计1.3 排水管道系统1.3.1 排水管道的材料选择1.3.2 排水管道的布置及连接方式 1.3.3 排水管道的坡度计算1.3.4 排水设备的选择与安装1.3.5 排水系统的排气与通风设计1.4 给排水设备及附件1.4.1 给水设备的选择与安装1.4.2 排水设备的选择与安装1.4.3 给排水附件的选择与安装1.5 给排水系统的运行与维护1.5.1 给排水设备的日常维护1.5.2 给排水系统的定期检查与清洁1.5.3 给排水系统的故障排除与修复1.6 安全与环保1.6.1 给排水系统的安全设计与防护1.6.2 给排水系统的环保减排措施附件：1. 给水管道布置示意图2. 排水管道布置示意图3. 给排水设备安装示意图法律名词及注释：1. 建筑工程：指在土地上建造房屋、构筑物或者其他建筑物的工程活动。
2. 给水系统：由水源、输水管道、供水设备和附件等组成的系统，用于向建筑物供应饮用水和生活用水。
3. 排水系统：由排水管道、排水设备和附件等组成的系统，用于将建筑物内的污水和废水排放到污水处理厂或者排水设施。
4. 坡度计算：根据排水管道的规格和长度，计算出合适的坡度，以确保排水顺畅。
5. 通风与排气设计：对排水管道进行通风和排气设计，以防止管道内产生负压或过高压力，保证排水系统的正常运行。
1.排水:排除地面水（雨水，施工用水，生活污水）等，一般采取在基坑周围设置排水沟，截水沟或筑土堤等办法尽量利用原有的排水系统，使临时排水设施和永久设施相结合。
2.基坑降水的方法：集水坑降水法，井点降水法3.集水坑降水法：是在基坑开挖过程中，沿坑底周围或中央开挖有一定坡度的排水沟，在坑底每隔一定距离设一个集水坑，地下水通过排水沟流入集水坑，然后用水泵抽走。
这是一种简易的降水方法，适用于；面积较小、降水深度不大的基坑。
集水坑法不用于软土是因为在基坑中直接排水，地下水将产生自下而上或从边坡向基坑方向流动的动水压，容易导致边坡塌方和流沙现象，并使基坑底土结构遭受破坏。
4.井点降水法：在基坑开挖之前，在基坑四周埋置一定数量的滤水管，利用抽水设备抽水，使地下水位降落至基坑底一下，并在基坑开挖的过程中不断的抽水，使所挖的土始终保持干燥状态。
作用：改善了工作条件，防止了流沙的发生，土方边坡也可以陡一下，从而减少了挖土方量。
适用于：软土或土层中含有细沙、粉砂或淤泥层时种类：轻型井点、喷射井点、电渗井点、管井井点，深井井点。
5.流沙：采用集水坑降水法开挖基坑，当基坑开挖到至地下水位一下时，有时候基坑底土会进入流动状态，随地下水涌入基坑，这种现象叫做流沙。
流沙产生的原因：地下水的水力坡度大，即动水压大。
当动水压等于或大于土的浸水密度时，土颗粒处于悬浮状态，并随地下水一起流入基坑6.流沙的防治:主要途径是减小或平衡动水压或改变其方向。
具体方法：抢挖法：即组织分段抢挖，使挖土速度大于冒沙速度，挖到标高后立即铺席并抛大石以平衡动水压，压住流沙。
打钢板桩法：将板桩打入基坑地下一定深度，增加地下水从坑外流入坑内的渗流长度，以减小水力坡度，从而减小动水压、水下挖土法：就是不排水施工，使坑内水压与坑外地下水压相平衡，消除动水压。
用井点法降底地下水位，改变水压力的方向，是防止流沙的有效措施在枯水季节开挖基坑，此时地下水位下降。
动水压力减小或基坑中无地下水地下了连续墙法：沿基坑四周筑起一道连续的钢筋混泥土墙，用来截断地下水流向基坑。
