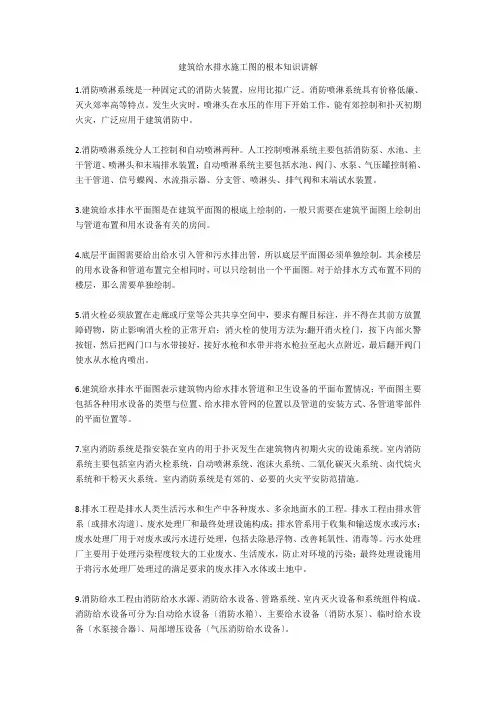

建筑给水排水施工图的根本知识讲解1.消防喷淋系统是一种固定式的消防火装置,应用比拟广泛。
消防喷淋系统具有价格低廉、灭火郊率高等特点。
发生火灾时,喷淋头在水压的作用下开始工作,能有郊控制和扑灭初期火灾,广泛应用于建筑消防中。
2.消防喷淋系统分人工控制和自动喷淋两种。
人工控制喷淋系统主要包括消防泵、水池、主干管道、喷淋头和末端排水装置;自动喷淋系统主要包括水池、阀门、水泵、气压罐控制箱、主干管道、信号蝶阀、水流指示器、分支管、喷淋头、排气阀和末端试水装置。
3.建筑给水排水平面图是在建筑平面图的根底上绘制的,一般只需要在建筑平面图上绘制出与管道布置和用水设备有关的房间。
4.底层平面图需要给出给水引入管和污水排出管,所以底层平面图必须单独绘制。
其余楼层的用水设备和管道布置完全相同时,可以只绘制出一个平面图。
对于给排水方式布置不同的楼层,那么需要单独绘制。
5.消火栓必须放置在走廊或厅堂等公共共享空间中,要求有醒目标注,并不得在其前方放置障碍物,防止影响消火栓的正常开启;消火栓的使用方法为:翻开消火栓门,按下内部火警按钮,然后把阀门口与水带接好,接好水枪和水带并将水枪拉至起火点附近,最后翻开阀门使水从水枪内喷出。
6.建筑给水排水平面图表示建筑物内给水排水管道和卫生设备的平面布置情况;平面图主要包括各种用水设备的类型与位置、给水排水管网的位置以及管道的安装方式、各管道零部件的平面位置等。
7.室内消防系统是指安装在室内的用于扑灭发生在建筑物内初期火灾的设施系统。
室内消防系统主要包括室内消火栓系统,自动喷淋系统、泡沫火系统、二氧化碳灭火系统、卤代烷火系统和干粉灭火系统。
室内消防系统是有郊的、必要的火灾平安防范措施。
8.排水工程是排水人类生活污水和生产中各种废水、多余地面水的工程。
排水工程由排水管系〔或排水沟道〕、废水处理厂和最终处理设施构成;排水管系用于收集和输送废水或污水;废水处理厂用于对废水或污水进行处理,包括去除悬浮物、改善耗氧性、消毒等。
建筑给排水施工图识读5.1 建筑给排水施工图标准内容图纸是用标明尺寸的图形和文字来说明工程建筑、机械、设备等的结构、形状、尺寸及其他要求的一种技术文件,有纸质图及电子图之分。
图纸的图幅按《房屋建筑制图统一标准》(GB/T 50001—2017)分为A0(1 189 mm×841 mm),A1(841 mm×594 mm),A2(594 mm×420 mm),A3(420 mm×297 mm),A4(297 mm×210 mm)。
建筑工程施工图按专业分为总图、建筑施工图、结构施工图、给排水施工图、电气施工图、暖通施工图等。
其中,给排水施工图由专业目录、专业设计说明、工艺流程图、图例、设备材料清单、平面图、立(剖)面图、系统图、节点详图、大样图和标准图等组成。
1)专业目录专业目录是为了便于查阅和保管,将一个项目的施工图纸按专业分类,每个专业按相应的名称和顺序进行归纳整理编排而成的。
通过图纸专业目录,可以知道该项目每个专业图纸的图别、图名及数量。
2)专业设计说明专业设计说明是设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量要求,一般以文字的形式加以说明,其内容包括工程设计的主要技术数据、竣工验收要求以及特殊注意事项。
给排水专业设计说明主要包括给水、消防、排水、热水、中水等相关设计的说明。
3)工艺流程图工艺流程图是整个管道系统工艺变化过程的原理图,是设备布置和管道布置等设计的依据,也是施工安装和操作运行的依据。
通过此图,可全面了解建筑物名称、设备编号、整个系统的仪表控制点,可以确切了解管道的材质、规格、编号、输送的介质与流向以及主要控制阀门等。
4)图例图例是对图纸中的管件、阀门等采用规定的符号加以表示,其并不完全反映事物的形象,只是示意性地表示具体的设备和管件。
因此要熟悉常用的图例,以便于流畅地识读图纸。
5)设备材料清单工程选用的主要材料及设备清单应列明材料类别、规格、数量,设备品种、规格和主要设计参数及尺寸。

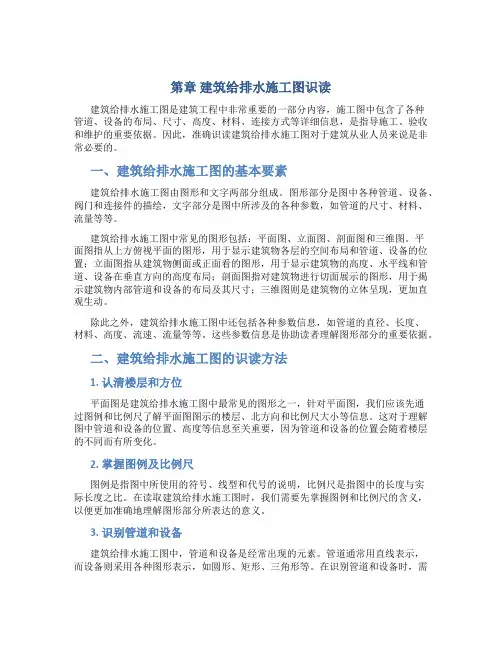

第章建筑给排水施工图识读建筑给排水施工图是建筑工程中非常重要的一部分内容,施工图中包含了各种管道、设备的布局、尺寸、高度、材料、连接方式等详细信息,是指导施工、验收和维护的重要依据。
因此,准确识读建筑给排水施工图对于建筑从业人员来说是非常必要的。
一、建筑给排水施工图的基本要素建筑给排水施工图由图形和文字两部分组成。
图形部分是图中各种管道、设备、阀门和连接件的描绘,文字部分是图中所涉及的各种参数,如管道的尺寸、材料、流量等等。
建筑给排水施工图中常见的图形包括:平面图、立面图、剖面图和三维图。
平面图指从上方俯视平面的图形,用于显示建筑物各层的空间布局和管道、设备的位置;立面图指从建筑物侧面或正面看的图形,用于显示建筑物的高度、水平线和管道、设备在垂直方向的高度布局;剖面图指对建筑物进行切面展示的图形,用于揭示建筑物内部管道和设备的布局及其尺寸;三维图则是建筑物的立体呈现,更加直观生动。
除此之外,建筑给排水施工图中还包括各种参数信息,如管道的直径、长度、材料、高度、流速、流量等等。
这些参数信息是协助读者理解图形部分的重要依据。
二、建筑给排水施工图的识读方法1. 认清楼层和方位平面图是建筑给排水施工图中最常见的图形之一,针对平面图,我们应该先通过图例和比例尺了解平面图图示的楼层、北方向和比例尺大小等信息。
这对于理解图中管道和设备的位置、高度等信息至关重要,因为管道和设备的位置会随着楼层的不同而有所变化。
2. 掌握图例及比例尺图例是指图中所使用的符号、线型和代号的说明,比例尺是指图中的长度与实际长度之比。
在读取建筑给排水施工图时,我们需要先掌握图例和比例尺的含义,以便更加准确地理解图形部分所表达的意义。
3. 识别管道和设备建筑给排水施工图中,管道和设备是经常出现的元素。
管道通常用直线表示,而设备则采用各种图形表示,如圆形、矩形、三角形等。
在识别管道和设备时,需要根据图例和比例尺的说明,将各种图形识别出来,并注意各自的尺寸、高度等信息。
