第8章 热电式传感器

第8章热电式传感器一、单项选择题1、热电偶的基本组成部分是（）。

A. 热电极B. 保护管C. 绝缘管D. 接线盒2、在实际应用中，用作热电极的材料一般应具备的条件不包括（）。

A. 物理化学性能稳定B. 温度测量范围广C. 电阻温度系数要大D. 材料的机械强度要高3、为了减小热电偶测温时的测量误差，需要进行的温度补偿方法不包括（）。

A. 补偿导线法B. 电桥补偿法C. 冷端恒温法D. 差动放大法4、用热电阻测温时，热电阻在电桥中采用三线制接法的目的是（）。

A．接线方便B. 减小引线电阻变化产生的测量误差C. 减小桥路中其它电阻对热电阻的影响D. 减小桥路中电源对热电阻的影响5、目前，我国生产的铂热电阻，其初始电阻值有（）。

A．30Ω B．50ΩC．100Ω D．40Ω6、我国生产的铜热电阻，其初始电阻R0为（）。

A．50ΩB．100ΩC．10ΩD．40Ω7、目前我国使用的铂热电阻的测量范围是（）A．－200～850℃ B．－50～850℃C．－200～150℃ D．－200～650℃8、我国目前使用的铜热电阻，其测量范围是（）。

A．－200～150℃ B．0～150℃C．－50～150℃ D．－50～650℃9、热电偶测量温度时（）A. 需加正向电压B. 需加反向电压C. 加正向、反向电压都可以D. 不需加电压10、热敏电阻测温的原理是根据它们的( )。

A．伏安特性 B．热电特性C．标称电阻值 D．测量功率11、热电偶中热电势包括（）A．感应电势 B．补偿电势C．接触电势 D．切割电势12、用热电阻传感器测温时，经常使用的配用测量电路是（）。

A．交流电桥 B．差动电桥C．直流电桥 D. 以上几种均可13、一个热电偶产生的热电势为E0，当打开其冷端串接与两热电极材料不同的第三根金属导体时，若保证已打开的冷端两点的温度与未打开时相同，则回路中热电势（）。

A．增加 B．减小C．增加或减小不能确定 D．不变14、热电偶中产生热电势的条件有（）。

热电式传感器的工作原理及其分类
热电式传感器是将温度变化转换为电量变化的装置。

它是利用某些材料或元件的性能随温度变化的特性来进行测量的。

例如将温度变化转换为电阻、热电动势、热膨胀、导磁率等的变化，再通过适当的测量电路达到检测温度的目的。

把温度变化转换为电势的热电式传感器称为热电偶；把温度变化转换为电阻值的热电式传感器称为热电阻。

热电式传感器的工作原理
热电偶是利用热电效应制成的温度传感器。

所谓热电效应，就是两种不同材料的导体（或半导体）组成一个闭合回路，当两接点温度T和T0不同时，则在该回路中就会产生电动势的现象。

由热电效应产生的电动势包括接触电动势和温差电动势。

接触电动势是由于两种不同导体的自由电子密度不同而在接触处形成的电动势。

其数值取决于两种不同导体的材料特性和接触点的温度。

温差电动势是同一导体的两端因其温度不同而产生的一种电动势。

其。

第8章热电式传感器
三、填空题
四、简答题
1、答：①两种不同材料的导体（或半导体）A、B两端相互紧密地连接在一起，组成一个闭合回路。

当两接点温度不等时，回路中就会产生大小和方向与导体材料及两接点的温度有关的电动势，从而形成电流，这种现象称为热电效应。

该电动势称为热电动势。

②接触电动势：接触电势是由两种导体的自由电子密度不同而在其接触处形成的热电势。

它的大小取决于两导体的材料及接触点的温度，而与导体的形状和尺寸无关。

③温差电动势：是在同一根导体中，由于两端温度不同而产生的一种电势。

知识点：热电偶
2、答：中间导体定律：热电偶测温时，若在回路中接入第三种导体，只要其两端的温度相同，则对热电偶回路总的热电势不产生影响。

中间导体定律的意义在于：在实际的热电偶测温应用中，测量仪表和连接导线可以作为第三种导体对待。

知识点：热电偶
3、答：标准电极定律：如果两种导体A，B分别与第三种导体C组成的热电偶所产生的热电动势已知，则由这两个导体A，B组成的热电偶产生的热电动势可由下式确定：
E AB（t，t0）=E AC（t，t0）- E BC（t，t0）
标准电极定律的意义在于，纯金属的种类很多，合金的种类更多，要得出这些金属件组。

第8章热电式传感器一、单项选择题1、热电偶的基本组成部分是（）。

A. 热电极B. 保护管C. 绝缘管D. 接线盒2、在实际应用中，用作热电极的材料一般应具备的条件不包括（）。

A. 物理化学性能稳定B. 温度测量范围广C. 电阻温度系数要大D. 材料的机械强度要高3、为了减小热电偶测温时的测量误差，需要进行的温度补偿方法不包括（）。

A. 补偿导线法B. 电桥补偿法C. 冷端恒温法D. 差动放大法4、用热电阻测温时，热电阻在电桥中采用三线制接法的目的是（）。

A．接线方便B. 减小引线电阻变化产生的测量误差C. 减小桥路中其它电阻对热电阻的影响D. 减小桥路中电源对热电阻的影响5、目前，我国生产的铂热电阻，其初始电阻值有（）。

A．30Ω B．50ΩC．100Ω D．40Ω6、我国生产的铜热电阻，其初始电阻R0为（）。

A．50ΩB．100ΩC．10ΩD．40Ω7、目前我国使用的铂热电阻的测量范围是（）A．－200～850℃ B．－50～850℃C．－200～150℃ D．－200～650℃8、我国目前使用的铜热电阻，其测量范围是（）。

A．－200～150℃ B．0～150℃C．－50～150℃ D．－50～650℃9、热电偶测量温度时（）A. 需加正向电压B. 需加反向电压C. 加正向、反向电压都可以D. 不需加电压10、热敏电阻测温的原理是根据它们的( )。

A．伏安特性 B．热电特性C．标称电阻值 D．测量功率11、热电偶中热电势包括（）A．感应电势 B．补偿电势C．接触电势 D．切割电势12、用热电阻传感器测温时，经常使用的配用测量电路是（）。

A．交流电桥 B．差动电桥C．直流电桥 D. 以上几种均可13、一个热电偶产生的热电势为E0，当打开其冷端串接与两热电极材料不同的第三根金属导体时，若保证已打开的冷端两点的温度与未打开时相同，则回路中热电势（）。

A．增加 B．减小C．增加或减小不能确定 D．不变14、热电偶中产生热电势的条件有（）。

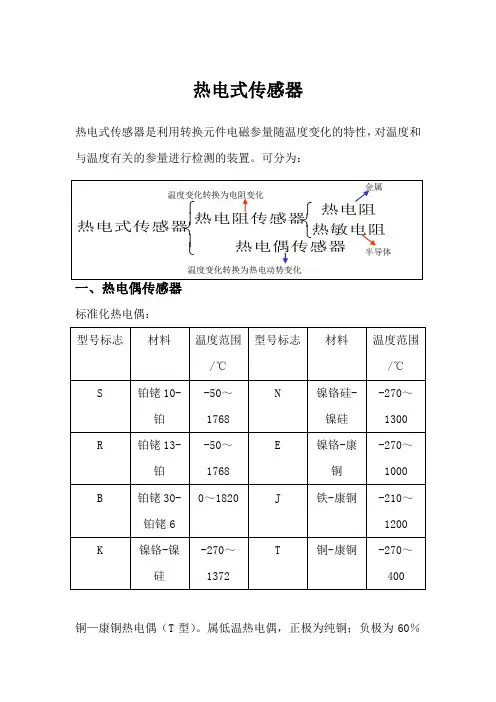

⎪⎩⎪⎨⎧⎩⎨⎧热电偶传感器热敏电阻热电阻热电阻传感器热电式传感器温度变化转换为电阻变化温度变化转换为热电动势变化金属半导体 热电式传感器热电式传感器是利用转换元件电磁参量随温度变化的特性，对温度和与温度有关的参量进行检测的装置。

可分为：一、热电偶传感器标准化热电偶： 型号标志材料温度范围/℃型号标志材料温度范围/℃ S铂铑10-铂-50～1768 N镍铬硅-镍硅 -270～1300 R铂铑13-铂-50～1768 E 镍铬-康铜 -270～1000 B铂铑30-铂铑60～1820J 铁-康铜-210～1200 K镍铬-镍硅-270～1372T铜-康铜-270～400铜—康铜热电偶（T 型）。

属低温热电偶，正极为纯铜；负极为60％铜，40％镍的康铜合金。

热电极在0℃以下时极性相反。

特点：稳定性好、均匀性好，易老化。

测温区：－200～300℃。

镍铬—康铜热电偶（E型）。

正极为90%镍、10％镍铬合金；负极为44％镍，56％铜的合金。

特点：热电动势大、灵敏度高、抗氧化好、低价。

适用于石化行业、800℃以下测温。

镍铬—镍硅热电偶（K型）。

正极为90%镍、9％～10％铬、0.4％硅的合金；负极为90％镍，2.5％～3％硅、0.6％钴的合金。

特点：高温下抗氧化、抗腐蚀能力强、稳定性好，广泛用于0～1300℃测温。

铂铑10—铂热电偶（S型）。

属贵金属热电偶，正极为90％铂、10％铑的铂铑合金；负极为纯铂。

特点：测量精度高、稳定性好、抗氧化性能好。

适用于各种高温加热炉、热处理及钢水的测温，最高应用温度为1100℃。

铂铑30—铂铑热电偶（B型）。

属贵金属热电偶，正极为70％铂、30％铑的合金；负极为94％铂、6％铑的合金。

特点：测量精度高，稳定性好、抗氧化性更强，可长期在1600℃下使用，适用于各种高温测量。

二、热电阻传感器利用电阻随温度变化的特性制成的传感器叫热电阻传感器，它主要用于对温度和与温度有关的参量进行检测。

《传感器与检测技术(胡向东,第2版)》习题解答传感器与检测技术习题解答王涛第1章概述什么是传感器？答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常敏感元件和转换元件组成。

传感器的共性是什么？答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量输入转换成电量输出。

传感器一般哪几部分组成？答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。

另外还需要信号调理与转换电路，辅助电源。

被测量敏感元件传感元件信号调节转换电路辅助电源传感器是如何分类的？答：传感器可按输入量、输出量、工作原理、基本效应、能量变换关系以及所蕴含的技术特征等分类，其中按输入量和工作原理的分类方式应用较为普遍。

①按传感器的输入量进行分类按输入量分类的传感器以被测物理量命名，如位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。

②按传感器的工作原理进行分类根据传感器的工作原理，可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。

改善传感器性能的技术途径有哪些？答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。

第2章传感器的基本特性什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。

静态特性所描述的传感器的输入-输出关系中不含时间变量。

衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。

利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。

设压力为0MPa时输出为0mV，压力为时输出最大且为。

压力/MPa 输出值/mV 第一循环第二循环第三循环正行程反行程正行程反行程正行程反行程解：①求非线性误差，首先要求实际特性曲线与拟合直线之间的最大误差，拟合直线在输入量变化不大的条件下，可以用切线或割线拟合、过零旋转拟合、端点平移拟合等来近似地代表实际曲线的一段。

传感器与检测技术（胡向东，第2版）习题解答王涛第1章概述什么是传感器答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。

传感器的共性是什么答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、频率、电荷、电容、电阻等）输出。

传感器一般由哪几部分组成答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。

②按传感器的工作原理进行分类根据传感器的工作原理（物理定律、物理效应、半导体理论、化学原理等），可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。

改善传感器性能的技术途径有哪些答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。

第2章传感器的基本特性什么是传感器的静态特性描述传感器静态特性的主要指标有哪些答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。

静态特性所描述的传感器的输入-输出关系中不含时间变量。

衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。

利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。

设压力解：①求非线性误差，首先要求实际特性曲线与拟合直线之间的最大误差，拟合直线在输入量变化不大的条件下，可以用切线或割线拟合、过零旋转拟合、端点平移拟合等来近似地代表实际曲线的一段（多数情况下是用最小二乘法来求出拟合直线）。

（1）端点线性度： 设拟合直线为：y=kx+b, 根据两个端点（0，0）和（，），则拟合直线斜率： ∴*+b= ∴b=0（2）最小二乘线性度： 设拟合直线方程为01y a a x =+， 误差方程01()i i i i i y y y a a x v ∧∧-=-+= 令10x a =，21x a =由已知输入输出数据，根据最小二乘法，有：直接测量值矩阵0.644.047.4710.9314.45L ⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎣⎦，系数矩阵10.0210.0410.0610.0810.10A ⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎣⎦，被测量估计值矩阵01a X a ∧⎡⎤=⎢⎥⎣⎦由最小二乘法：''A A X A L ∧=，有答：非线性误差公式：max 0.106100%100%0.64%16.50L FS L Y γ∆=±⨯=⨯= ② 迟滞误差公式：max100%H FSH Y γ∆=⨯， 又∵最大行程最大偏差max H ∆=，∴max 0.1100%100%0.6%16.50H FS H Y γ∆=⨯=⨯= ③ 重复性误差公式：max100%L FSR Y γ∆=±⨯， 又∵重复性最大偏差为max R ∆=，∴max 0.08100%100%0.48%16.50L FS R Y γ∆=±⨯=±⨯=± 用一阶传感器测量100Hz 的正弦信号，如果要求幅值误差限制在±5％以内，时间常数应取多少如果用该传感器测量50Hz 的正弦信号，其幅值误差和相位误差各为多少 解：一阶传感器频率响应特性：1()()1H j j ωτω=+幅频特性：()A ω=由题意有()15%A ω-≤15%-≤又22200f Tπωππ=== 所以：0＜τ＜取τ=，ω=2πf=2π×50=100π幅值误差：()100% 1.32%A ω∆==-所以有%≤△A(ω)＜0相位误差：△φ(ω)=-arctan(ωτ)= 所以有≤△φ(ω)＜0某温度传感器为时间常数τ=3s 的一阶系统，当传感器受突变温度作用后，试求传感器指示出温差的三分之一和二分之一所需的时间。

第二章 测量误差与数据处理1、测量数据中包含哪三种误差？它们各自的含义是什么？系统误差：对同一被测量进行多次重复测量时（等精度测量），绝对值和符号保持不变，或在条件改变时，按一定规律变化的误差称为系统误差。

随机误差：对同一被测量进行多次重复测量时（等精度测量），绝对值和符号不可预知的随机变化，但就误差的总体而言，具有一定的统计规律性的误差称为随机误差。

粗大误差：明显偏离测量结果的误差称为粗大误差，又称疏忽误差。

这类误差是由于测量者疏忽大意或环境条件的突然变化产生的。

对于粗大误差，首先应设法判断是否存在，然后将其剔除。

2、对某轴直径d 的尺寸进行了15次测量，测得数据如下（单位mm ）：120.42, 120.43, 120.40, 120.42, 120.43, 120.39, 120.30, 120.40,120.43, 120.41, 120.43, 120.42, 120.39,120.39,120.40。

试用格罗布斯准则判断上述数据是否含有粗大误差，并写出测量结果。

解：1）求算术平均值2）求单次测量值的标准差估计值3）按格罗布斯准则判别是否存在粗大误差（查书P61 表3－2）经检查，存在 ， 故剔除120.30mm 。

4）重新求解上述各值，得：；mmxx i i404.12015151==∑=-∧σmm033.01)(12＝--=∑=∧n x x ni i σmmg n g K G 080.0033.041.2)05.0,15(),(00≈⨯===∧∧σσα)15,...,2,1(=>i K v G i mmx 41.120=-mm016.0＝∧σmmg n g K G 038.0016.037.2)05.0,14(),(00≈⨯===∧∧σσα经检查所有的 ，故无粗大误差。

5）按照马利科夫准则，判断有无系统误差因n ＝14，故mm v v M i i i i 02.0002.014871=-=-=∑∑==，M 值较小，故可判断测量列中无系统误差。
