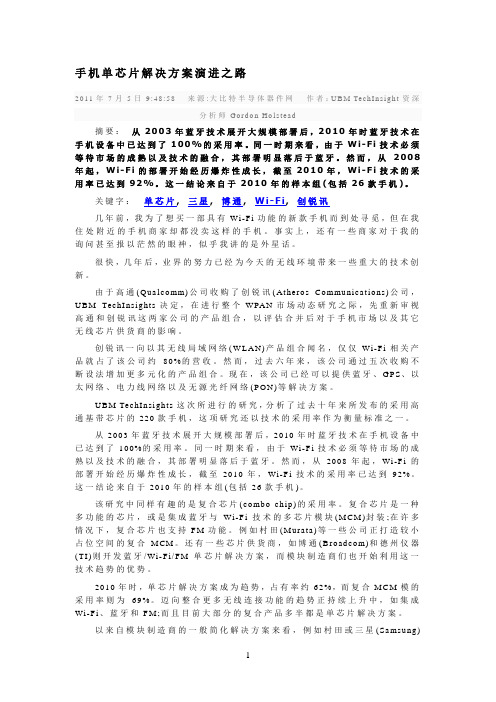

手机单芯片解决方案演进之路2011年7月5日9:48:58来源:大比特半导体器件网作者：U B M Te c h I n s i g h t资深分析师Go r d o n Ho l s t e a d摘要：从2003年蓝牙技术展开大规模部署后，2010年时蓝牙技术在手机设备中已达到了100%的采用率。
同一时期来看，由于W i-F i技术必须等待市场的成熟以及技术的融合，其部署明显落后于蓝牙。
然而，从2008年起，W i-F i的部署开始经历爆炸性成长，截至2010年，W i-F i技术的采用率已达到92%。
这一结论来自于2010年的样本组(包括26款手机)。
关键字：单芯片,三星,博通,Wi-Fi, 创锐讯几年前，我为了想买一部具有Wi-Fi功能的新款手机而到处寻觅，但在我住处附近的手机商家却都没卖这样的手机。
事实上，还有一些商家对于我的询问甚至报以茫然的眼神，似乎我讲的是外星话。
很快，几年后，业界的努力已经为今天的无线环境带来一些重大的技术创新。
由于高通(Qua lc o mm)公司收购了创锐讯(At he r o s Co mmu nic a tio n s)公司，UB M Te c hI nsig hts决定，在进行整个W PAN市场动态研究之际，先重新审视高通和创锐讯这两家公司的产品组合，以评估合并后对于手机市场以及其它无线芯片供货商的影响。
创锐讯一向以其无线局域网络(W L AN)产品组合闻名，仅仅Wi-F i相关产品就占了该公司约80%的营收。
然而，过去六年来，该公司通过五次收购不断设法增加更多元化的产品组合。
现在，该公司已经可以提供蓝牙、GP S、以太网络、电力线网络以及无源光纤网络(P ON)等解决方案。
UB M Te c hI nsig hts这次所进行的研究，分析了过去十年来所发布的采用高通基带芯片的220款手机，这项研究还以技术的采用率作为衡量标准之一。
从2003年蓝牙技术展开大规模部署后，2010年时蓝牙技术在手机设备中已达到了100%的采用率。
![一种高频超高频双界面SIM卡及射频识别系统[发明专利]](https://img.taocdn.com/s1/m/99011725a1c7aa00b42acb6c.png)

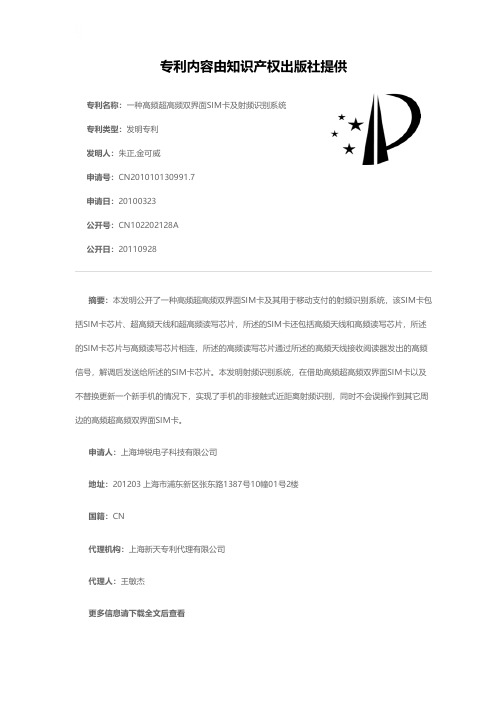

专利名称：一种高频超高频双界面SIM卡及射频识别系统专利类型：发明专利
发明人：朱正,金可威
申请号：CN201010130991.7
申请日：20100323
公开号：CN102202128A
公开日：
20110928
专利内容由知识产权出版社提供
摘要：本发明公开了一种高频超高频双界面SIM卡及其用于移动支付的射频识别系统，该SIM卡包括SIM卡芯片、超高频天线和超高频读写芯片，所述的SIM卡还包括高频天线和高频读写芯片，所述的SIM卡芯片与高频读写芯片相连，所述的高频读写芯片通过所述的高频天线接收阅读器发出的高频信号，解调后发送给所述的SIM卡芯片。
本发明射频识别系统，在借助高频超高频双界面SIM卡以及不替换更新一个新手机的情况下，实现了手机的非接触式近距离射频识别，同时不会误操作到其它周边的高频超高频双界面SIM卡。
申请人：上海坤锐电子科技有限公司
地址：201203 上海市浦东新区张东路1387号10幢01号2楼
国籍：CN
代理机构：上海新天专利代理有限公司
代理人：王敏杰
更多信息请下载全文后查看。

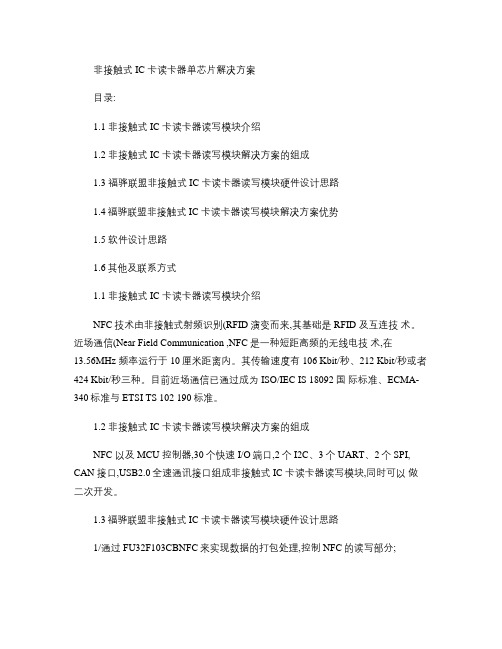

非接触式 IC 卡读卡器单芯片解决方案目录:1.1 非接触式 IC 卡读卡器读写模块介绍1.2 非接触式 IC 卡读卡器读写模块解决方案的组成1.3 福骅联盟非接触式 IC 卡读卡器读写模块硬件设计思路1.4福骅联盟非接触式 IC 卡读卡器读写模块解决方案优势1.5 软件设计思路1.6其他及联系方式1.1 非接触式 IC 卡读卡器读写模块介绍NFC技术由非接触式射频识别(RFID演变而来,其基础是 RFID 及互连技术。
近场通信(Near Field Communication ,NFC是一种短距高频的无线电技术,在13.56MHz 频率运行于 10厘米距离内。
其传输速度有 106 Kbit/秒、212 Kbit/秒或者424 Kbit/秒三种。
目前近场通信已通过成为 ISO/IEC IS 18092国际标准、ECMA-340标准与 ETSI TS 102 190标准。
1.2 非接触式 IC 卡读卡器读写模块解决方案的组成NFC 以及 MCU 控制器,30个快速 I/O端口,2个 I2C、3个 UART、2个 SPI, CAN 接口,USB2.0全速通讯接口组成非接触式 IC 卡读卡器读写模块,同时可以做二次开发。
1.3福骅联盟非接触式 IC 卡读卡器读写模块硬件设计思路1/通过FU32F103CBNFC来实现数据的打包处理,控制NFC的读写部分;2/ MCU部分:ARM授权, M3内核, 与STM32F103软件完全兼容, 主频96MHZ, 128K Flash, 20KRAM;3/NFC部分:支持Type A,Type B,Felica协议,性能稳定;1.4福骅联盟非接触式 IC 卡读卡器读写模块解决方案优势性能优势:射频性能完美,数据加密功能独特,完全优于各竞争对手的集成度, 使得整体成本优势明显。
Ø具备 4000V 的 ESD 抗干扰指标,可省去外置电路板的 TVS 管节省成本。
艾为推出MT6252/MT6236平台单芯片充电解决方案上海艾为电子技术有限公司高质量、优越性能以及严格成本控管是手机市场永恒的主题。
近期，MTK推出了超低价的多媒体手机单芯片解决方案——MT6252和针对中高端feature phone的MT6236平台，一经推出，立即在手机业界引起强烈震动，引来粉丝无数。
但出于兼容诺基亚充电器和成本方面的考虑，相对MT6253/MT6235等平台，MT6252/MT6236平台的充电方式改变为脉冲充电，GATDRV由电压控制改变为电流控制。

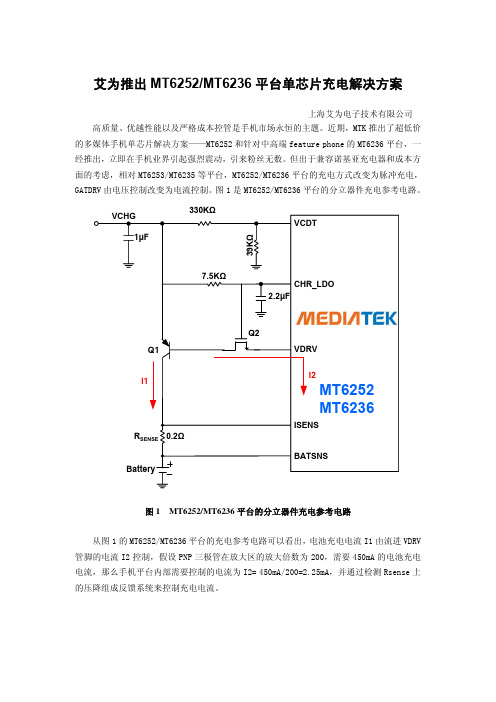

图1是MT6252/MT6236平台的分立器件充电参考电路。
图1 MT6252/MT6236平台的分立器件充电参考电路从图1的MT6252/MT6236平台的充电参考电路可以看出，电池充电电流I1由流进VDRV 管脚的电流I2控制，假设PNP三极管在放大区的放大倍数为200，需要450mA的电池充电电流，那么手机平台内部需要控制的电流为I2= 450mA/200=2.25mA，并通过检测Rsense上的压降组成反馈系统来控制充电电流。
应用AW3208的单芯片充电解决方案MT6252/MT6236平台的分立器件充电方案在支持输出电压较高的诺基亚充电器时必须减小充电电流，且由于BJT和NMOS都需要耐高压，成本也较高，供货紧张；还由于都是分立器件，占板面积也较大,这些都成为众多手机设计公司朋友们头痛的问题。
“客户需求是艾为存在的唯一理由”，艾为人与多家手机IDH的技术大拿深入切磋讨论，提出了在MT6252/MT6236平台中采用AW3208的单芯片充电解决方案，并在多个MT6252／MT6236项目中完成调试并验证通过。
图２是在MT6252／MT6236平台中应用AW3208的单芯片充电解决方案参考电路。
图2 MT6252／MT6236平台中应用AW3208的单芯片充电解决方案参考电路AW3208是艾为2009年6月推出的一款支持诺基亚适配器的降压OVP芯片。
esim一号双终端ESIM一号双终端概述ESIM（嵌入式SIM卡）技术是一种创新的SIM卡解决方案，它有助于消除实体SIM卡的依赖，使用户能够通过软件来定义其手机的连接和身份信息。
一号双终端是指使用ESIM技术的设备能够同时支持两个终端设备连接，例如同时支持手机和平板电脑。
背景传统SIM卡是插入到手机或其他移动设备中的实体芯片卡，嵌入式SIM卡技术的引入使得SIM卡的设计更加灵活方便。
ESIM技术将SIM卡的身份认证和通信功能通过编程嵌入到设备内置的芯片中，而不再需要物理插槽。
这意味着用户可以直接通过设备操作系统中的设置来选择运营商，并激活和切换移动网络连接，而不需要通过插拔实体SIM卡。
ESIM技术的引入加快了设备的激活和配置过程，也为多终端设备的连接提供了更多可能性，一号双终端就是其中的一种。
ESIM一号双终端的优点1. 方便性：使用ESIM一号双终端，用户不再需要携带多个实体SIM卡，只需通过软件设置即可实现两个终端设备的连接。
这对于那些经常需要切换设备的用户来说非常方便，例如在旅行时，用户可以选择将手机连接到ESIM，并使用平板电脑作为其主要设备。
2. 省钱：使用ESIM一号双终端，用户可以根据自己的需求选择多个运营商。
这样，用户可以根据不同地区和需求选择使用费率更低的运营商，从而节省通信费用。
3. 更灵活的连接：ESIM一号双终端不再限制用户的设备选择。
用户可以随时将ESIM切换到任何支持ESIM技术的设备上，而不再受制于实体SIM卡的限制。
4. 更高的安全性：ESIM一号双终端与传统SIM卡相比，具有更高的安全性。
由于ESIM是通过编程嵌入到设备芯片中的，它不容易被盗用或篡改。
此外，ESIM技术还支持更强大的身份认证和加密功能，可以保护用户的个人数据和通信隐私。
ESIM一号双终端的应用场景1. 个人用户：对于经常需要携带多个设备的用户，例如有手机和平板电脑的人来说，使用ESIM一号双终端可以极大地方便他们的日常使用。
单卡双模什么意思单卡双模是指手机的SIM卡插槽只有一个，但可以支持两种不同的网络模式。
其中，主要的双模是指支持4G网络和2G/3G网络的切换，所以用户可以在不同的网络环境下保持通信能力。
本文将详细介绍单卡双模的原理、优势和在实际应用中的一些使用场景。
在传统的手机中，SIM卡插槽通常只支持一张SIM卡，这限制了用户同时使用两个不同运营商的网络或是在漫游时使用其他国家的SIM卡。
然而，随着技术发展和用户需求的增加，单卡双模技术应运而生。
单卡双模的实现主要依靠手机芯片的支持，通过软件和硬件结合来实现双模的功能。
用户只需将一张SIM卡插入手机，然后在手机设置中选择使用4G或2G/3G网络即可。
在使用4G网络时，手机会自动切换到4G模式，享受高速的网络连接和数据传输；在使用2G/3G网络时，手机会自动切换到2G/3G模式，保证通信的稳定性和覆盖范围。
单卡双模技术带来了许多优势和方便之处。
首先，用户不再需要携带多部手机来同时使用两个不同运营商的网络，也不需要频繁更换SIM卡。
这样可以节省成本和空间，方便用户的日常使用。
其次，单卡双模使得用户在漫游时能够更加方便地使用其他国家的网络，无需购买额外的SIM卡或是使用漫游服务，大大降低了通信费用。
此外，单卡双模还可以提供更好的网络覆盖和通信质量，因为它可以自动切换到覆盖范围更广的2G/3G网络。
在实际应用中，单卡双模技术有很多使用场景。
首先是国际旅行。
当用户出国旅行时，他们可以购买当地的SIM卡插入手机中，选择使用2G/3G网络，可以在当地享受本地网络服务。
这样不仅节省了漫游费用，还能够随时与家人朋友保持联系。
其次是双运营商选择。
有些用户可能希望同时使用两个不同运营商的网络，以便根据不同时刻的网络状态切换使用。
而单卡双模的功能正满足了这一需求，不再需要携带两部手机或频繁更换SIM卡。
另外，对于那些经常在不同地区工作的用户来说，单卡双模也是一个很好的选择。
他们可以在不同的地方使用不同的运营商的网络，便于在不同地区之间切换时保持通信能力。
目录1. 智能手机一卡通系统方案 (1)1.1 系统概述 (1)1.2 需求分析 (1)1.3 设计依据、标准及原则 (2)1.3.1 设计依据 (2)1.3.2 设计标准 (3)1.3.3 设计原则 (3)1.4 英黎手机一卡通系统优势 (3)1.5 手机一卡通系统设计 (5)1.5.1 手机一卡通系统平台 (5)1.5.1.1 系统平台示意图 (6)1.5.1.2 系统网络连接图 (6)1.5.1.3 系统架构示意图 (7)1.5.1.4 软件平台 (8)1.5.1.4.1 服务示意图 (8)1.5.1.4.2 软件平台说明 (8)1.5.1.5 硬件平台 (9)1.5.1.5.1 硬件架构图 (9)1.5.1.5.2 硬件架构说明 (9)1.5.1.5.3 硬件特性说明 (10)1.5.1.6 管理终端 (11)1.5.1.6.1 系统管理 (11)1.5.1.6.2 系统操作权限管理 (12)1.5.1.6.3 数据备份管理 (12)1.5.1.6.4 硬件配置要求 (12)1.5.1.7 发卡管理 (12)1.5.1.7.1 系统发卡流程图 (13)1.5.1.7.2 发卡操作说明 (13)1.5.1.7.3 管理人员权限说明 (13)1.5.1.7.4 eNitor WEB查询功能 (14)1.5.1.7.4.1 功能概述 (14)1.5.1.7.4.2 部分界面 (14)1.5.2 系统管理及发卡中心 (18)1.5.3 门禁管理系统 (21)1.5.3.1 系统概述 (21)1.5.3.2 系统架构 (21)1.5.3.3 门禁应用功能 (23)1.5.3.4 图控报警管理 (25)1.5.3.5 门禁软件功能 (26)1.5.4 考勤管理系统 (27)1.5.4.1 系统概述 (27)1.5.4.2 系统设计 (27)1.5.4.3 系统架构 (28)1.5.4.4 系统功能 (28)1.5.5 消费管理系统 (29)1.5.5.1 系统概述 (29)1.5.5.2 系统设计 (30)1.5.5.3 系统选型 (30)1.5.5.4 系统功能 (31)1.5.6 巡更管理系统 (32)1.5.6.1 系统概述 (32)1.5.6.2 系统功能 (33)1.5.7 会议签到系统 (33)1.5.7.1 系统概述 (33)1.5.7.2 系统设计 (34)1.5.7.3 系统功能 (34)1.5.7.4 系统界面 (34)1.5.8 访客管理系统 (35)1.5.8.1 系统概述 (35)1.5.8.2 系统功能 (35)1.5.8.3 和门禁系统协作 (36)1.5.8.4 操作流程图 (37)1.5.9 停车场管理系统 (38)1.5.9.1 系统概述 (38)1.5.9.2 系统优势 (39)1.5.9.3 设计说明 (40)1.5.9.4 车库出入口 (41)1.5.9.4.1 入口部分 (42)1.5.9.4.2 出口部分 (44)1.5.9.4.3 收费管理部分 (44)1.5.9.4.4 系统工作流程 (46)1.5.9.5 区位引导系统 (48)1.5.9.6 空车位引导系统 (49)1.5.9.6.1 系统概述 (49)1.5.9.6.2 工作流程 (49)1.5.9.6.3 系统功能 (50)1.5.9.7 反向诱导寻车系统 (50)1.5.9.7.1 系统设计 (51)1.5.9.7.2 系统流程 (52)1.5.9.7.3 系统功能 (53)1.5.9.8 系统管理软件功能 (54)1.5.10 一卡通系统集成应用 (55)1.5.10.1 门禁系统与消防系统集成 (55)1.5.10.2 门禁系统与监控系统集成 (55)1.5.10.3 门禁系统与报警系统联动 (56)1.6 一卡通系统建设 (56)1.6.1 系统布点 (56)1.6.1.1 系统布点原则 (57)1.6.1.2 系统布点建议 (58)1.6.2 系统架设 (59)1.6.3 系统网络 (60)1.7 附录. eNitor系统- 硬件规格列表 (61)1.7.1 NCU网络控制模组 (61)1.7.2 ACU-200双门门禁控制主机 (62)1.7.3 MCU-0800/MCU-1600监视控制模组 (63)1.7.4 停车场RAC-2000控制器 (64)1.7.5 RF-SIM双频读卡机PXR-88MW-96BL-B-I (66)1.7.6 RF-SIM双频消费机HS-HDSC51-TMB (67)1.7.7 RF-SIM双频考勤/签到机HTA-88MN-850BL-B-I (68)第一章一卡通管理系统1.智能手机一卡通系统方案1.1 系统概述近期，由于IC（Mifare 1）卡已被破解，作为一卡通的传输介质，其高安全性已无法得到保障，而现阶段移动的手机RF-SIM/CPU卡业务发展极为迅速。
艾为电子双模双待SIM卡驱动单芯片解决方案前言随着3G的推广和普及，手机市场也步入一个多模时代。
中国2G、3G网络并存的状况不可避免，为了使用原来的手机号，并避免带两个手机在身上的麻烦，双模或多模手机将成为市场过渡阶段的必然选择。
双模双待手机是指一部手机可以同时使用两种不同制式的卡，且两张卡可以同时在网，使用两个网络的业务。
随着国内3G 牌照的发放，电信采用CDMA2000，联通采用WCDMA，移动则将采用TD-SCDMA，加上原有的GSM和CDMA，今后国内会有5种不同的手机网络制式并存。
面对不同制式的网络和不同运营商推出的各种服务，双模双待手机这一细分市场在国内多种网络制式并存的现状下，将会保持较快的增长。
另外在国外市场，如印度、印尼、欧美等手机市场中双模双待手机也有很大的增长空间，这些国家存在多家运营商和同一运营商经营两个网络的现象，不同的网络有不同的资费和增值服务业务，双模双待手机能够满足消费者对不同运营商以及不同业务的服务需求。
双模双待的发展过程SIM卡接口是由一个电源线（VSIM）和三个信号线(SCLK、SRST、SIO)组成的，VSIM提供SIM卡电源供电，SCLK为时钟，SRST复位用，SIO传递数据。
电源线要求电阻率低，要有驱动能力，SIM卡内部峰值电流能高达50mA，信号线要求足够带宽传输数据，高速的SIM卡协议要求SCLK的时钟能达到12MHz，并要求有抗干扰的能力。
图1 现有的双模双待方案双模双待兴起时，市场上主要是以GSM为主的双模双待手机，一个现有的方案是采用AW6302加两个四路模拟开关实现两个卡槽任意放G卡或C卡，即G/C+G/C，如图1所示。
这种方案的缺点在于：1.模拟开关在信号传输通路上插入了阻性和容性负载，这会影响和SIM卡接口的安全性和可靠性。
通常四路低电阻的模拟开关其导通电阻Ron会小于1ohm，但是其寄生的电容会高达100pF，而高带宽的四路模拟开关其寄生电容能控制住20pF以内，但其导通阻抗又会上升到10ohm的量级，通过模拟开关连接SIM卡接口的信号线如SCLK、SIO、SRST在受到射频干扰的时候，更容易产生错误。
SIM接口的3根信号线对模拟开关的要求是小寄生电容，而电源线的要求是小电阻，这样无论选择哪种模拟开关都很难满足要求。
2.需要两个四路模拟开关及占用了PCB的面积。
3.需要两个GPIO资源。
G+C的手机系统资源本身就很紧张，这样的设计就让系统资源更加紧张了。
随着CDMA的发展，特别是3G的普及，市场对以CDMA或3G为主的双模双待手机的需求也逐渐增大，现在3G智能机带有GSM Modem和CDMA Modem，使用SPI接口的芯片实现双模双待就不方便了，所以出现了两个四路模拟开关实现双模双待的方案，G卡和C卡位置可以互换，但是不支持G+G，如图1所示，此方案同样也存在模拟开关没有驱动能力和抗干扰差的缺点。
单芯片双模双待方案综合考虑了上面两种方案的优缺点，并针对客户的需求，艾为电子相继推出AW6322、AW6332系列化的双模双待单芯片解决方案，如图2所示。
图2 AW6322和AW6332的单芯片双模双待方案AW6322单芯片双模双待解决方案AW6322是一款具有SPI接口的SIM卡控制器，特别适合使用MTK基带芯片（MT6223、MT6225）实现以GSM为主的G+G、G+C双模双待手机方案,典型应用如图3所示。
AW6322双模双待单芯片方案可实现两个卡槽任意放置G卡或C卡，支持G卡和C卡的任意组合，即G+G/G+C/C+G。
C+C现在CDMA基带芯片尚不支持此功能，但是该方案可实现双C单待的应用。
图3 AW6322典型应用图相对于原有的GSM为主的方案，AW6322单芯片双模双待方案具有如下的优势：1.消除了模拟开关存在的无驱动能力、信号损耗和抗干扰差的缺点。
2.节省二个四路模拟开关，节省了PCB空间。
3.无需额外的GPIO口，节省了系统资源。
4.省三颗芯片之间的十六根连线，使得PCB的布局布线更优化。
5.支持G+G、G+C、C+G，允许用户任意选择SIM卡和UIM卡的卡座。
AW6332单芯片双模双待解决方案AW6332 是一款具有通信通道选择功能的SIM卡接口驱动芯片，能满足客户对以CDMA或3G主的双模双待的需求，典型应用图4所示。
该方案可实现两个卡槽任意放置2G卡或3G卡，支持2G卡或3G卡的所有两个不同制式的任意组合。
图4 AW6332典型应用图相对于模拟开关方案，AW6332单芯片双模双待方案具有如下的优势：1.消除了模拟开关带来的无驱动能力、信号损耗和抗干扰差的缺点。
2.节省一个四路模拟开关。
3.节省了基带和卡之间的八根连线。
4.支持2G+3G、3G+2G，允许卡座任意互换。
SX2)，X分别为CLK、RST、IO。
AW6332内置了两个低功耗、高精度的LDO 来实现给SIM卡的供电功能，通过检测G_VSIM和C_VSIM的电压值，检测结果自动控制给VSIM1或者VSIM2◊⇓SX1、C_X◊⇓SX1）；SEL为低电平时，通道直通(G_X◊⇓SX2、C_X◊⇓AW6332的基本工作原理如下：引脚EN上拉到高电平时使能芯片，通过SEL的电平高低控制基带和卡座的互换或者直通，SEL为高电平时，通道互换（G_X 的电压为1.8V或者3.0V。
芯片内部有专门的电平转换电路和驱动电路，针对SCLK、SIO、SRST等信号进行增强驱动和处理，消除了损耗和干扰的问题。
艾为SIM卡接口驱动系列芯片的特点AW6302、AW6322、AW6332是艾为针对SIM卡驱动芯片市场专门设计的三款适合双卡双待、双模双待应用的高性能模拟芯片。
在引脚分布和功能定义方面，尽可能的做到了向下兼容，例如：AW6322比AW6302多了支持G+C的功能，同时它可以直接向下兼容AW6302，而A6332、AW6322两款芯片的PIN脚绝大部分是兼容的，方便客户在电路板上做兼容性设计，降低制作PCB的成本和备货的风险，同时也能增加设计的灵活度，应用时可以参考AW6322、AW6332的兼容性设计资料，PIN脚分布图如图5所示。
图5 AW6332和AW6322的PIN脚分布图模拟开关只是一个信号通路，没有驱动和处理信号的能力，由于在输入端和输出端都存在着寄生电容和串联电阻，所以信号在传输过程中存在损耗和被干扰的现象。
艾为电子的SIM卡接口驱动系列芯片（AW6302、AW6322、AW6332）都保持了高品质、高可靠性的传统。
为了降低掉卡概率，艾为电子采用多种技术提高了可靠性：1.Deglitch 消除时钟毛刺干扰技术在数据传输中，时钟的信号质量是至关重要的，任何的毛刺和畸变都会导致数据传输错误，很大一部分的掉卡是由时钟受到干扰导致的。
时钟输入引脚：G_CLK、C_CLK、SPICK分别做了Deglitch电路，滤除了时钟信号上由于信号完整性或者射频干扰导致的毛刺，避免读写错误，如下图所示：图6 Deglitch消除时钟毛刺干扰2.Slew Rate控制技术SIM卡接口的信号线SRST和SCLK都做了Slew Rate控制，通过控制SRST 和SCLK的上升下降沿的变化速率，从而减小了对阻抗匹配的要求。
如果PCB 走线的特征阻抗与负载阻抗不匹配时，信号到达接收端后有一部分能量将沿着传输线反射回去，使信号波形发生畸变，甚至出现信号的过冲和下冲。
有了Slew Rate控制后，即使SIM卡离芯片的距离比较远，也不易造成对SIM卡的误操作，如下图所示：图7 Slew Rate控制作用示意图3.双向IO动态上拉技术双向IO口支持Open Drain，低电平到高电平的翻转依靠一个上拉电阻实现，AW63X2的动态上来技术会加速双向IO口低电平到高电平的翻转过程，缩短信号的上升时间，减少信号沿变化时受干扰的概率。
当双向IO的电压上升到高于0.8V时，将启动上拉功能，如下图所示：图8 动态上拉IO作用示意图4.完善的故障保护机制SIM卡在插拔过程中容易引起短路，完善的故障保护机制能够避免短路导致的芯片损坏，AW63X2系列产品内置的高性能的LDO都具备完善的过流保护功能，即便SIM卡电源被长时间接地，或者任意的SRST、SCLK被短路或者连接到地，也不会造成芯片的损坏，并且故障去除后能迅速恢复正常工作。
另外，SIM卡接口直接与外界接触，非常容易受到静电的冲击。
AW63X2的所有引脚都通过了±8KV的HBM ESD测试和±450mA的Latch-up测试，大大提高了系统的可靠性。
手机设计人员在应用AW63X2系列芯片进行PCB layout设计时要注意：1.芯片的外部电容要尽量靠近芯片引脚，推荐使用0402的X5R陶瓷电容。
2.AW6302、AW6322、AW6332采用的都是20引脚的QFN3mmX3mm封装，芯片底部裸露的焊盘为GND，要直接连到PCB板的地层上。
3.时钟和数据线推荐用中间层走线，VBAT引脚最好单独用一根短而粗的电源线。
4.接口模块在PCB的位置应远离射频电路，尽可能靠近SIM卡座。
总结在2G向3G过渡的阶段，多种网络制式并存的现状成为必然，双模双待手机为2G向3G平滑过渡提供了一个平台。
艾为电子的AW6322、AW6332 SIM卡接口芯片能够为客户提供高品质、高可靠性的双模双待单芯片解决方案，满足客户不同的需求：1.AW6322适合以GSM为主的双模双待手机方案。
2.AW6332适合以CDMA或者3G为主的双模双待方案。
艾为电子的双模双待单芯片解决方案能够帮助厂商在双模双待手机市场占得先机！郝允群项目经理上海艾为电子技术有限公司邮箱：haoyunqun@。
