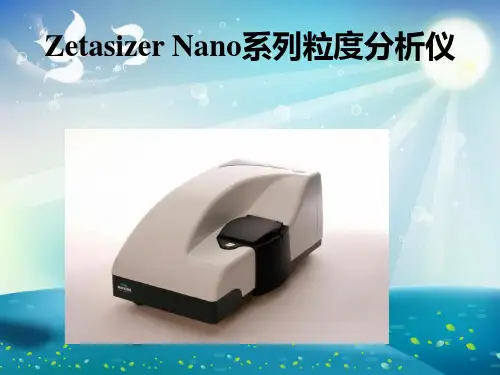

Malvern Zetasizer Nano ZS90纳米粒径电位分析仪操作规程1.开启电源：等待30min以稳定激光光源；2.开启电脑，双击桌面的工作站快捷图DTS（Nano）；等待仪器自检（指示灯颜色变为绿色即自检成功），进入NanoZS90系统工作站；3.建立测量条件的存储路径（单击File→new→磁盘D→个人数据→个人文件夹）；4．测量粒度：(1)单击工作栏上的Mesurement→Manual→Meaurement，在Manual-setting 窗口单击Meaurement Type→选择Size；(2) 单击Labels , 输入测量样品名（如CSNP-040301）；(3)单击Mesurement，设置测量温度（℃）、测量次数（通常选Automatic）、测量循环次数（通常选1次）；（4）单击Sample，设置样品参数：单击Manual选择Material Name（如为脂质体，请选择Liposome）/单击Dispersant 选择被分散的介质（通常选Water）；(5)单击Cell,选择测量池类型（如聚苯乙烯塑料池选DTS0012测量池、如石英池选PCS1115 Glass-square aperture）；(6)单击Result calculation，设置粒度计算模型（通常选General Purpose/若能确认样品为单峰分布则选Monomodal）；(7)设置完毕，点击确认。
5．测量样品按仪器指示，打开样品池盖，放入测量池（带▼符号面朝向测量者），点击Start 即开始测量（单击状态栏Result图标，可对粒度结果实时监控）；6．结果分析测量结束，选择Records View 栏下任一记录条后（1）单击状态栏上的Intensity PSD(M), 获得光强度粒度分布图/单击Intensity statistics获得光强度粒度的统计学分布详表/分别单击Number 和Volume,获得数量和体积分布结果图。
纳米粒度和Ze电位仪安全操作规定前言纳米材料在现代科技领域中应用广泛。
为了确保仪器的稳定性和精确性，本文将重点介绍纳米粒度和Ze电位仪的安全操作规范。
纳米粒度仪（NanoParticle Size Analyzer）安全操作规定仪器安装与准备1.仪器应安装在水平稳固的工作台上，以免在操作过程中发生意外事故。
2.仪器上电前，应确保仪器内部无任何杂质和异物，如残留试样、灰尘以及外部杂质等。
3.仪器上电后，应预热半小时以上，以确保仪器达到稳定状态。
仪器操作1.操作时应戴手套，以防止汗液等化学物质对试样产生干扰。
2.操作过程中，应避免仪器受到外力冲击，以免对仪器的精度和稳定性产生影响。
3.测量纳米粒度时，应选择合适的介质溶液，严格遵守配制方案。
4.操作完毕后，应关闭仪器电源并清理试样残留物。
5.仪器出现异常时，应立即关闭电源，排除故障后再次使用。
安全注意事项1.对于化学物质敏感的人群，应避免直接接触纳米材料和介质溶液。
2.操作人员需定期接受检查，以确保其身体状况符合相关安全要求。
3.仪器应定期维护和保养，保证其长期稳定性和精确性。
4.在仪器使用期间，应避免小孩等非专业操作人员进入实验室，以免发生人身伤害。
Ze电位仪（Zeta Potential Analyzer）安全操作规定仪器安装与准备1.仪器应安装在无静电干扰的环境中，以免仪器精度受到干扰。
2.仪器上电前，应确保仪器内部无任何杂质和异物，如残留试样、灰尘以及外部杂质等。
仪器操作1.操作时应戴手套、护目镜、防静电服等安全防护用品，以保障安全。
2.操作过程中，应避免仪器受到外力冲击，以免对仪器的精度和稳定性产生影响。
3.测量前，应严格按照添加试剂的量和比例进行配制，确保试剂的准确性和一致性。
4.操作完毕后，应关闭仪器电源并清理试样残留物。
5.仪器出现异常时，应立即关闭电源，排除故障后再次使用。
安全注意事项1.操作人员需具有一定的电学和化学背景知识，严格遵守标准操作程序。
Zeta电位及粒度分析仪使用操作规程预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制ZetaPALS型Zeta电位及粒度分析仪使用操作规程—美国Brookhaven公司粒度测定：1 打开仪器后面的开关及显示器。
2 打开BIC Particle Sizing Software程序，选择所要保存数据的文件夹（File—Datebase—Create Fold新建文件夹；File—Datebase—双击所选文件夹—数据可自动保存在此文件夹），待机器稳定15~20分钟左右后使用。
3 待测溶液经过离心或过滤处理后，将待测溶液加入比色皿（水相用塑料，有机相用玻璃）中，盖上比色皿盖，插入样品槽，关上黑色盖子和仪器外盖。
4 点程序界面parameters，对测量的参数进行设置：Sample ID 输入样品名；Runs扫描遍数；T emp.设置温度(5-70℃)；Liquid选择溶剂（Unspecified是未知液，可输入Viscosity 和Ref.Index值，可以查文献，其中Ref.Index可由阿贝折射仪测得）；Angle在90°不能改；Run Duration是扫描时间，一般2min，观察程序界面左上角Count Rate如小于20Kcps，则延长测量时间（5min或更长）。
5 Start开始测量。
6 数据分析：程序界面左上角Effective Diameter是直径，Polydispersity是多分散系数（<0.02是单分散体系，0.02-0.08是窄分布体系，>0.08是宽分布体系），Avg. Count Rate是光强；右上角Lognomal可得到对数图，MSD是多分布宽度，Corr.Funct.是相关曲线图（非常重要，数据可信度参考相关曲线图，测量基线要回归到计算基线上）；点击Zoom可选择Intensity、Volume、Surface Area和Number，一般是选择Intensity；点击Lognomal Summary—Copy for Spreadsheet可拷贝数据，点击Copy to Cliboard可将图拷贝到写字板。
ZetaPALS型Zeta电位及粒度分析仪使用操作规程—美国Brookhaven公司粒度测定：1 打开仪器后面的开关及显示器。
2 打开BIC Particle Sizing Software程序，选择所要保存数据的文件夹（File—Datebase—Create Fold新建文件夹；File—Datebase—双击所选文件夹—数据可自动保存在此文件夹），待机器稳定15~20分钟左右后使用。
3 待测溶液经过离心或过滤处理后，将待测溶液加入比色皿（水相用塑料，有机相用玻璃）中，盖上比色皿盖，插入样品槽，关上黑色盖子和仪器外盖。
4 点程序界面parameters，对测量的参数进行设置：Sample ID 输入样品名；Runs扫描遍数；Temp.设置温度(5-70℃)；Liquid选择溶剂（Unspecified是未知液，可输入Viscosity 和Ref.Index值，可以查文献，其中Ref.Index可由阿贝折射仪测得）；Angle在90°不能改；Run Duration是扫描时间，一般2min，观察程序界面左上角Count Rate如小于20Kcps，则延长测量时间（5min或更长）。
5 Start开始测量。
6 数据分析：程序界面左上角Effective Diameter是直径，Polydispersity是多分散系数（<0.02是单分散体系，0.02-0.08是窄分布体系，>0.08是宽分布体系），Avg. Count Rate是光强；右上角Lognomal可得到对数图，MSD是多分布宽度，Corr.Funct.是相关曲线图（非常重要，数据可信度参考相关曲线图，测量基线要回归到计算基线上）；点击Zoom可选择Intensity、Volume、Surface Area和Number，一般是选择Intensity；点击Lognomal Summary—Copy for Spreadsheet可拷贝数据，点击Copy to Cliboard可将图拷贝到写字板。
ZetaPALS型Zeta电位及粒度分析仪使用操作规程
—美国Brookhaven公司
粒度测定：
1 打开仪器后面的开关及显示器。
2 打开BIC Particle Sizing Software程序，选择所要保存数据的文件夹（File—Datebase—Create Fold新建文
件夹；File—Datebase—双击所选文件夹—数据可自动保存在此文件夹），待机器稳定15~20分钟左右后使用。
3 待测溶液经过离心或过滤处理后，将待测溶液加入比色皿（水相用塑料，有机相用玻璃）中，盖上比色
皿盖，插入样品槽，关上黑色盖子和仪器外盖。
4 点程序界面parameters，对测量的参数进行设置：Sample ID 输入样品名；Runs扫描遍数；Temp.设置温
度(5-70℃)；Liquid选择溶剂（Unspecified是未知液，可输入Viscosity 和Ref.Index值，可以查文献，其中Ref.Index可由阿贝折射仪测得）；Angle在90°不能改；Run Duration是扫描时间，一般2min，观察程序界面左上角Count Rate如小于20Kcps，则延长测量时间（5min或更长）。
5 Start开始测量。
6 数据分析：程序界面左上角Effective Diameter是直径，Polydispersity是多分散系数（<0.02是单分散体
系，0.02-0.08是窄分布体系，>0.08是宽分布体系），Avg. Count Rate是光强；右上角Lognomal可得到对数图，MSD是多分布宽度，Corr.Funct.是相关曲线图（非常重要，数据可信度参考相关曲线图，测量基线要回归到计算基线上）；点击Zoom可选择Intensity、Volume、Surface Area和Number，一般是选择Intensity；点击Lognomal Summary—Copy for Spreadsheet可拷贝数据，点击Copy to Cliboard可将图拷贝到写字板。
程序左下角的Copy to Cliboard也可将图拷贝到写字板，Turn Dust Filter Off是数据保有率。
7 关闭仪器和显示屏；靠数据找老师拿专用优盘
注意事项：
1. 一般来说，样品测量范围1nm～6μm，浓度体积比≤0.5%（最好0.1%，保证Count Rate不超过800Kcps），
体积1.5～3mL，测量时间1～2min/Run。
2. 样品放入样品池后需要在仪器中稳定5min左右。
3. 实验后及时清理样品仓，还原所使用附件。
比色皿冲洗后可重复利用。
4. 在点击Datebase时不要误点到Rebuild Database File Index，如不小心点到，在弹出的对话框中点击cancel。
5. 不能判断浓度时，可点击Setup—Incident Power Settings—Maximize Incident Power Now，Avg. Count Rate
超过500Kcps则要稀释浓度，直到小于500Kcp则浓度可以测试。
6.做粒径测试时不能同时测试Zeta电位。
Zeta电位测定：
1 打开仪器后面的开关及显示器。
2 打开BIC Zeta potential Analyzer（水相体系用）/ BIC PALS Zeta potential Analyzer（有机相体系用）程序，
选择所要保存数据的文件夹（File—Datebase—Create Fold新建文件夹；File—Datebase—双击所选文件夹—数据可自动保存在此文件夹），待机器稳定15~20分钟左右后使用。
3 待测溶液配制完成后需放置一段时间进行Zeta电位测试。
将待测溶液加入比色皿1/3高度处，赶走气泡，
钯电极插入溶液中，拿稳钯电极上端和比色皿下端不要让两者脱离，连上插头，关上仪器外盖。
AQ-961钯电极用于pH为2~12的水相体系（配合BIC Zeta potential Analyzer软件），SR-482钯电极用于有机相体系和pH为1~13的水相体系（配合BIC PALS Zeta potential Analyzer软件）。
刚开始实验钯电极可在溶液中浸润一会。
4 点BIC Zeta potential Analyzer程序界面parameters，对测量的参数进行设置：Sample ID 输入样品名；Cycles扫描次数（一般是3），Runs扫描遍数（一般是3），Inter Cycle Delay停留时间(一般是5s)；Temperature 设置温度(5-70℃)；Liquid选择溶剂（Unspecified是未知液，可输入Viscosity 、Ref.Index和Dielectric Constant值，可以查文献，其中Ref.Index可由阿贝折射仪测得，Dielectric Constant可由介电常数仪测得）；
其它不用填。
点BIC PALS Zeta potential Analyzer程序界面parameters：Runs和Cycles要设置多次，一般是5和20；
Zeta Potential Model选Huckel（有机相用），Smoluchowski（水相用）一般用于电导率1万至2万的水相体系；其它参数同BIC Zeta potential Analyzer设置。
Setup—Instrument Parameters—V oltage改成User：可以填10、40、60、80这四个数据试着做。
5start开始测量。
程序界面中间选择Zeta Potential是Zeta电位，选Mobility是电泳迁移率，Frequency Shift 是频率迁移，Frequency是频率。
程序界面右下角Conductance是电导率，若电导率在几十到1万（一般范围是几十到几千us），用BIC Zeta potential Analyzer软件测试，配合AQ-961钯电极；若电导率在1万至2万之间，用BIC PALS Zeta potential Analyzer软件测试，配合SR-482钯电极使用；若电导率特别低（或样品浓度特别稀），用BIC PALS Zeta potential Analyzer软件测试，配合SR-482钯电极使用。
样品不要反复测量，易使离子析出影响测试结果。
6
7数据分析：可直接记录Zeta电位值；点击Zoom—Copy for Spreadsheet可拷贝数据，点击Copy to Cliboard
可将图拷贝到写字板。
程序左下角的Copy to Cliboard也可将图拷贝到写字板。
8换下一个样品时，将钯电极用水冲一下，再用样品冲一下再加入样品测试；实验结束时将钯电极用溶剂和水冲洗后用干净的纸巾擦拭，套在干燥的比色皿中保存。
8 关闭仪器和显示屏；靠数据找老师拿专用优盘
注意事项：
1. Zeta电位量程-150～+150mV，粒度范围10nm～30μm，样品要呈透明状，可将浓样品离心取上清液。
2. 钯电极用后及时清洗干净（用去离子水清洗，并擦干），插入干燥比色皿中保存。
3. 实验后及时清理样品仓，还原所使用附件。
比色皿冲洗后可重复利用。
4. 在点击Datebase时不要误点到Rebuild Database File Index，如不小心点到，在弹出的对话框中点击cancel。
5. 做水相Zeta电位时不能同时测试有机相Zeta电位和粒径测试：做有机相Zeta电位时不能同时测试水相
Zeta电位和粒径测试。
6. 管理员要定期将每个文件夹拷贝保存，方法是：File—Datebase—Archive Selected Folder，将保存的文件
导入方法为：Reload Archive File。
