中国已建成的最高坝滩双曲拱坝

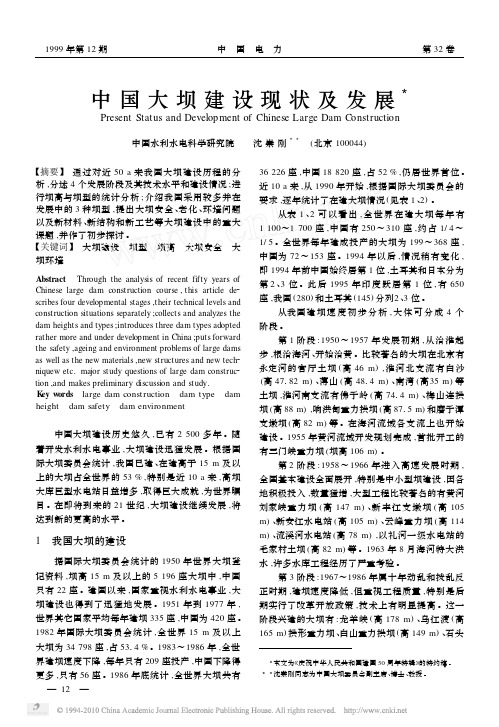

我国坝工技术成就邴　凤　山(中国水力发电工程学会,北京,100761)关键词　坝型优选　碾压混凝土坝　混凝土面板堆石坝　高土石坝　泄水建筑物　地下工程　预应力锚固技术摘　要　建国以来我国水电事业发展很快,坝工技术也随之有长足的进步。

除对常规坝型外,重点对碾压混凝土坝和钢筋混凝土面板堆石坝的设计和筑坝技术,开展了大规模的研究和广泛的应用;对在特定条件下建设高坝方面,如复杂地形、地质条件,高地震烈度区,在狭窄河谷渲泄大洪水等进行过专题攻关;此外还围绕设计与施工中的关键技术问题,开展了多学科的综合研究,均取得了可喜的成就。

建国50年来我国水电事业和坝工建设发展很快,兴建了一大批水电站,如50年代的新安江水电站,60年代的刘家峡、丹江口、三门峡水电站, 70年代的葛洲坝、乌江渡、龚嘴、凤滩等水电站, 80年代的龙羊峡、五强溪、水口等水电站,其坝工技术水平也随之有长足的进步和提高。

90年代在水电建设坝工技术方面又上了新的台阶。

1997年长江三峡工程、黄河小浪底工程和澜沧江大朝山水电站的截流成功,二滩、天生桥一级、李家峡等大型水电站和十三陵、广州、天荒坪等大型抽水蓄能电站相继建成,这一切都说明了我国的水电事业和坝工技术的发展已迈向新的更高征程。

下面分10个方面综述。

1　坝型的优选坝型的优选,是从我国的资源、建筑材料及劳动力优化着眼,达到优化利用资源、改善环境、提高社会和经济效益。

研究新结构,作为坝工技术开发的切入点,全面开展筑坝技术的革新和创新。

坝型的优选,我国自建国初期就十分重视,到80年代中期,在我国的水电建设中,除对常规坝型设计进行概念更新外,重点放在碾压混凝土坝和钢筋混凝土面板堆石坝上。

对这两种坝型的设计和筑坝技术,开展了大规模的研究和广泛的应用,取得了可喜的成就。

2　碾压混凝土坝的快速发展碾压混凝土坝具有节省水泥、施工简易、工期短、造价低的优点。

我国自1986年成功地建成第一座碾压混凝土坝以来,据估计,已建、在建和正在设计的碾压混凝土坝大约有50座左右,是我国坝工发展有前景的坝型之一。

第３９卷第１期红水河Ｖｏｌ．３９Ｎｏ．１２０２０年２月ＨｏｎｇＳｈｕｉＲｉｖｅｒＦｅｂ．２０２０万家口子水电站碾压混凝土双曲拱坝工程综述高㊀宇１，盘春军２，卢㊀山３（１．大唐宣威水电开发有限公司，云南㊀宣威㊀６５５４００；２．中国能源建设集团广西电力设计研究院有限公司，广西㊀南宁㊀５３０００７；３．中国能源建设集团广西水电工程局有限公司，广西㊀南宁㊀５３０００１）摘㊀要：万家口子水电站位于云贵高原喀斯特地区，大坝挡水建筑物为碾压混凝土双曲拱坝，坝基地质复杂，大坝设计极具挑战，采用多种先进技术设计㊁先进工艺技术施工，成功建成目前世界上最高碾压混凝土双曲拱坝，初期蓄水运行监测表明，拱坝运行性态正常㊂关键词：碾压混凝土双曲拱坝；枢纽布置；设计；施工；特点；万家口子水电站中图分类号：ＴＶ５文献标识码：Ｂ文章编号：１００１－４０８Ｘ（２０２０）０１－０００１－０６１㊀概述万家口子水电站位于北盘江干流上游革香河上，地处云南省宣威市及贵州省六盘水市交汇地界，距宣威市７０ｋｍ，距六盘水市７７ｋｍ㊂电站是北盘江干流上游的第四个梯级电站，以发电为主，并满足下游工农业生产用水，不具备通航的条件，无防洪要求，挡水大坝最大坝高１６７．５０ｍ，坝顶高程为１４５２．５０ｍ，正常蓄水位１４５０．００ｍ，设计洪水位１４５０．７２ｍ，校核洪水位１４５１．９５ｍ，水库总库容２．７９３亿ｍ３，调节库容１．６９８亿ｍ３，属不完全年调节水库㊂万家口子水电站装机容量为１８０ＭＷ，多年平均发电量为７．１０ˑ１０８ｋＷ㊃ｈ，装机利用小时数为３９４７ｈ，保证出力为３３．３０ＭＷ，装保比为５．４倍，水量利用系数为９１．８６％㊂２㊀地质条件坝址处河流流向为２５ʎ ３０ʎ，两岸岩层走向与河流交角大于７０ʎ，为横向谷㊂河水面宽２０ ３３ｍ，河底面高程１２９５ １３００ｍ，两岸山顶高程在１９００ｍ以上，相对高差６００ ７５０ｍ，为峡谷型河流㊂坝址区从上游至下游主要分布石炭系下统大塘组页岩㊁泥灰岩㊁砂岩互层，石炭系下统岩关组灰岩，泥盆系中统㊁上统宰格群白云岩，岩层倾向上游㊂岩关组灰岩和泥盆系中统㊁上统宰格群白云岩为中等岩溶层，是大坝主要建基岩体㊂岩层发育有ＮＷ向㊁ＮＥ向和近ＥＷ向断层，规模较大的有ＮＥ向Ｆ６㊁Ｆ１２断层，近顺河方向，其中Ｆ１２断层在１３４０ｍ㊁１３９０ｍ高程灌浆廊道揭露，Ｆ６断层在１３９０ｍ㊁１４５２ｍ高程灌浆廊道揭露㊂ＮＷ向主要有Ｆ１０１㊁Ｆ２０１断层，Ｆ１０１㊁Ｆ２０１断层主要出露在坝基上下部分之间的斜坡上和坝基上半部分左侧建基面上，并以３５ʎ ４０ʎ倾角，插入上半部分右侧建基面底部；发育有ＮＷＷ向的层节理和层面溶蚀裂隙，ＮＷ向㊁ＮＥ向切层张性裂隙及ＮＮＷ向㊁ＮＮＥ向卸荷裂隙㊂坝址两岸地下水位低平，枯水期与河水基本持平或略高，平均坡降左岸为０．１２５６，右岸为０．１３５１，岩体１２００ １４８５ｍ高程段以中等透水性为主㊂岩溶发育深度较大，溶蚀发育带底界左岸为１１８０ｍ高程，右岸为１２００ｍ高程，河床为１２０７ｍ高程，基本低于河床枯水位１００ｍ左右㊂河床坝基部位发育有Ｆ１０１㊁Ｆ２０１㊁Ｆ２０２断层，断层及其影响带所围岩体多为Ⅲ类㊁Ⅳ类，局部为Ⅴ类㊂Ｆ２０１断层：出露于坝基下游，在１２８９ｍ高程上距坝基边缘３ ８ｍ，产状３００ʎ ３２５ʎ／ＳＷø２８ʎ ３５ʎ（横切河流，倾向上游），长约１０５ｍ，经岩溶改造后的宽度一般为０．２ ０．５ｍ，局部达２．２ｍ㊂原生的Ｆ２０１断层规模较小，在河水面以下约１５ｍ，沿构造面以岩石破碎为主，间隔出现溶蚀空洞和少量夹泥现象㊂㊀㊀收稿日期：２０１９－１０－２８；修回日期：２０１９－１２－１１㊀㊀作者简介：高㊀宇（１９７０），男，广西容县人，高级工程师，学士，主要从事水利水电工程建设管理工作，Ｅ－ｍａｉｌ：１０４７１０２３４１＠ｑｑ．ｃｏｍ㊂１㊀红水河２０２０年第１期㊀㊀Ｆ２０２断层：出露于坝基左侧，产状８０ʎ ８８ʎ／ＳＥø４５ʎ ５０ʎ（斜切河流，倾向上游），长约１１２ｍ，经岩溶改造后的宽度一般为０．２ ０．３ｍ，局部达０．５ｍ㊂断层带主要为碎裂岩㊁方解石化压碎岩，经岩溶改造后，主要为钙泥质充填可空洞，局部尖灭㊂Ｆ１０１断层：在１２８９ｍ高程出露于坝基中部，产状２８５ʎ ３００ʎ／ＳＷø３５ʎ ４２ʎ（横切河流，倾向上游），带宽１．４ ４．３ｍ，带内为构造岩，淡红色㊁灰红色，原岩成份为硅质灰岩㊁白云岩㊂胶结物为钙质㊁方解石㊁铁质及石英，岩石表面呈条纹状，整体胶结良好，但沿不整合接触带地下水活动强烈，岩溶发育㊂３㊀枢纽布置及主要建筑物３．１㊀枢纽布置万家口子水电站为Ⅱ等大（２）型工程，挡水大坝为１级建筑物，引水发电系统为３级建筑物，大坝设计洪水重现期１０００年，校核洪水重现期５０００年；枢纽永久建筑物包括碾压混凝土双曲拱坝㊁泄洪及消能建筑物和引水发电建筑物等㊂枢纽布置见图１㊂图１㊀万家口子水电站枢纽平面布置图３．２㊀主要挡水及泄洪消能建筑物３．２．１　碾压混凝土双曲拱坝碾压混凝土拱坝坝顶高程１４５２．５ｍ，坝底高程１２８５ｍ，最大坝高１６７．５ｍ，最大中心角８７．５３４ʎ，最小中心角３９．５３４７ʎ，中曲面拱冠处最大曲率半径１８７．７５１３ｍ，最小曲率半径６９．２３４１ｍ㊂坝顶上游弧长４１３．１５７ｍ，坝顶厚９ｍ，拱冠处坝底厚３６ｍ，厚高比０．２１５，拱冠梁最大倒悬度为０．１４，坝身最大倒悬度为０．１４，拱坝呈对称布置㊂拱坝体型图见图２㊂２高㊀宇，盘春军，卢㊀山：万家口子水电站碾压混凝土双曲拱坝工程综述㊀图２㊀拱坝体型图㊀㊀大坝内１２９３ｍ㊁１３４０ｍ㊁１３９０ｍ高程设３层帷幕灌浆㊁排水㊁检查廊道，不设爬坡廊道㊂帷幕灌浆洞及帷幕灌浆廊道尺寸均为３．０ｍˑ３．５ｍ（宽ˑ高）㊂坝下游侧１３４０ｍ和１３９０ｍ高程设置２层坝后桥，坝后桥与灌浆廊道通过横向交通洞连接，横向交通洞设在左右岸㊂坝体防渗以碾压混凝土自身防渗为主，以接缝止水和坝体排水等措施为辅，在坝体上游侧设计二级配碾压混凝土作为防渗体，厚度为１／１０倍 １／１５倍坝高，最小厚度为２．０ ３．０ｍ㊂３．２．２㊀坝身泄洪及消能建筑物校核泄洪流量为４９６５ｍ３／ｓ，采用坝身表孔㊁中孔联合泄洪方式，坝顶溢流表孔布置于坝顶中部，共设置３孔，每孔净宽１２ｍ，堰顶高程１４３７ｍ，采用差动式挑流鼻坎，最大挑角θ＝２０ʎ，最小挑角俯角θ＝１０ʎ，ＷＥＳ堰面曲线定型水头Ｈｄ＝１０．８３ｍ㊂坝身设置２孔泄洪冲沙中孔，孔底高程１３６５ｍ，进口尺寸为３．０ｍˑ８．０ｍ，出口尺寸为３．０ｍˑ４．５ｍ㊂水垫塘长度为１７４ｍ，底板高程为１２８５ｍ，校核水位时水垫塘水深为２９．６５ｍ㊂二道坝坝顶高程为１３０８ｍ，采用碾压混凝土坝，见图３㊂３．２．３㊀引水发电建筑物引水发电建筑物布置在右岸，主要包括进水口㊁引水隧洞㊁地面厂房等㊂进水口为岸塔式，顺水流方向长２２．６５ｍ，建基面高程为１３９５．５ｍ，塔顶检修平台高程为１４５２．５ｍ，检修平台的靠山侧回填素混凝土与上坝道路相连㊂引水隧洞采用一洞双机布置方式，全长４８５．３７ｍ，由上平段㊁水平转弯段㊁上弯段㊁斜井段㊁下弯段和下平段等部分组成㊂上平段㊁上弯段采用钢筋混凝土衬砌，洞径为７ｍ；斜井段㊁下弯段和下平段为压力钢管外包混凝土，洞径为６ｍ㊂分岔管直径为４ｍ，长度为４０．３７ｍ（２号机组），外包钢筋混凝土㊂主厂房平面尺寸为６８．２２ｍˑ２３．５０ｍ，从上游至下游依次为机组段和安装间，主变压器布置在厂房机组靠山侧，副厂房位于安装间上游，开关站为ＧＩＳ楼，设置于主变压器屋顶上㊂４㊀工程设计施工主要特点４．１㊀工程设计特点万家口子水电站碾压混凝土双曲拱坝坝高为１６７．５０ｍ，拱坝水推力达２６９．５８万ｔ㊂大坝建成时，国内同类型的大坝沙牌㊁三里坪㊁大花水及象鼻岭水电站的碾压混凝土拱坝坝高分别为１３０ｍ㊁１３３ｍ㊁１３４．５ｍ和１３５．５ｍ，国外同类型最高的老挝南俄５碾压混凝土重力拱坝坝高为１００．５ｍ㊂与国内外已建碾压混凝土拱坝相比，万家口子水电站碾压混凝土拱坝在高度上已经上了一个新台阶㊂３㊀红水河２０２０年第１期图３　拱冠梁中心剖面上泄洪消能建筑物布置图４．１．１㊀大坝横缝设计特点在高性能碾压混凝土研究基础上，利用大型非弹性温控仿真平台，采用混凝土非线性徐变模型进行仿真计算，开展大坝分缝的多方案研究，最终确定大坝采用６条横缝方案［１］，缝间坝段长４８ ７８ｍ，大部分坝段长约５５ｍ，远超ＳＬ３１４－２０１８‘碾压混凝土拱坝设计规范“中 分缝间距宜为１５ ３０ｍ 的建议值，也比前期建设的碾压混凝土拱坝分缝间距长㊂分缝数量的减少，加快了碾压混凝土的浇筑速度，且减少了后期并缝灌浆的工程量㊂４．１．２㊀泄洪消能设计技术特点校核泄洪流量４９６５ｍ３／ｓ［２］，泄洪落差约１７０ｍ，泄洪功率６６８１ＭＷ［２］，下游水垫塘的单位水体消能率和水垫塘最大动水压力分别达到１０ １４ｋＷ／ｍ３和１５ˑ９．８１ｋＰａ㊂根据理论计算结合水工模型试验，采用 坝身设置溢流表孔及冲沙中孔挑流＋下游水垫塘 的消能方式［２］，在坝顶中部布置３孔表孔，表孔溢流前沿呈圆弧形，每孔净宽１２ｍ，中墩上游端厚度７ｍ，下游端厚度３ｍ，边墩厚度３ｍ，溢流坝段挡水前沿长度５６ｍ，堰顶高程１４３７ｍ，其后接差动式挑流鼻坎；溢流表孔下部布置２孔泄洪冲沙中孔，底板高程１３６５ｍ，采用深孔体型设计㊂进口孔口尺寸３ｍˑ８ｍ（宽ˑ高），出口孔口尺寸３ｍˑ４．５ｍ㊂差动式的表孔挑流鼻坎和宽尾窄缝中孔的结构体系，使水流在空中呈窄高形泄出，充分掺气，并使多股水流在空中碰撞后分散入池，有效地削减了泄洪水流对消力池底板的冲击力，解决了窄河谷㊁大流量㊁高落差的泄洪消能难题㊂４．１．３㊀新老混凝土结合面处理技术特点２０１２年６月大坝碾压混凝土浇筑至１３２３．６ｍ高程后，由于多种原因，２０１２年７月至２０１４年１２月工程停工缓建㊂工程续建后，为解决新老混凝土结合问题，针对已浇筑的混凝土采用三维瞬态有限元法进行温度场及温度应力仿真计算分析研究，着重研究已浇筑混凝土对新浇混凝土应力影响大小及范围，仿真计算表明，结合面附近新浇碾压混凝土在０．３ｍ出现较大拉应力，坝体内部横河向温度应力最大值为４．５４ＭＰａ［３］，顺河向温度应力最大值为４．６０ＭＰａ［３］，大于混凝土温度应力允许值，需要进行工程处理㊂工程续建后对新老混凝土结合面的处理采取 层面清理＋铺设水泥浆和限裂钢筋＋埋设观测仪器 的常规处理方案，针对不同混凝土材料分别配筋，二级配碾压混凝土在结合面以上０．２ｍ内铺设钢筋，三级配碾压混凝土在结合面０．６ｍ内铺设钢筋㊂水库蓄水后，没有出现裂缝及渗水现象，处理效果较好㊂４．１．４㊀岩溶坝基基础处理技术特点大坝坝基开挖至河床设计建基面１２８５ｍ高程时，揭示Ｆ１０１㊁Ｆ２０１㊁Ｆ２０２断层，受断层影响，坝基大部分为Ⅲ类㊁Ⅳ类岩体㊂经有限元计算，坝体最大等效主拉应力为１．５９ＭＰａ［４］，不适宜作为４高㊀宇，盘春军，卢㊀山：万家口子水电站碾压混凝土双曲拱坝工程综述㊀坝基岩体，采取 混凝土置换＋坝肩传力洞＋抗力体大吨位预应力锚索＋抗力体排水平洞（排水孔） 多措施综合整治加固，对河槽坝基Ｆ２０１断层上盘的Ⅳ１Ｂ类岩体全部挖除，坝基下游半部建基面置于１２７６ｍ高程，坝基上游半部建基面置于１２８５ｍ高程，建基面岩体以Ⅲ１Ｂ为主，局部为Ⅳ１Ｂ类，埋深较大难以挖除的Ⅳ１Ｂ类岩体进行高压固结灌浆处理；左坝肩１２８５ １３０５ｍ高程Ⅳ１Ｂ类岩石予以挖除，采用三级配Ｃ２５混凝土回填；右坝肩及下游抗力体１３１５ｍ高程以下Ⅳ１Ｂ类岩石予以挖除，坝基建基岩体为Ⅲ１Ｂ类，采用三级配Ｃ２５混凝土回填㊂同时对左右岸抗力体部分受断层影响的岩体布置传力洞㊁预应力锚索处理，经基础处理后不改变拱坝体型㊂经蓄水运行检验，基础处理方案是成功的㊂４．１．５㊀岩溶渗漏问题防渗处理技术特点坝址区具有岩溶发育深㊁隔水层埋深大㊁地下水位低等特征，存在多层㊁多条透水性好的导水通道㊂在地质研究和三维有限元渗流场计算分析基础上，查明了绕坝渗漏途径和地下水渗流场特性，坝基渗流场的水头分布和建基面上的扬压力主要受坝基排水孔和防渗帷幕控制，不整合面㊁岩溶透水带等是主要渗流通道，对坝基渗流场特性有较大的影响［５］㊂在右岸帷幕端头难以接到正常蓄水位等高地下水位线和小于１Ｌｕ相对隔水层情况下，拟定了 非完全封闭悬挂帷幕＋下游抗力体纵横排水洞及排水孔 的截排结合防渗体系，该体系以控制影响大坝和坝肩稳定的扬压力为主，彻底截断管道性渗漏通道，合理控制绕坝渗漏量㊂实际帷幕设计为左岸第一排帷幕底线伸入１Ｌｕ线，端头接３Ｌｕ线但无法与正常蓄水位等高地下水位相接；右岸部分地段１Ｌｕ线较低，帷幕底线穿过３Ｌｕ线，端头无法与３Ｌｕ线和正常蓄水位等高地下水位相接，不能形成封闭帷幕㊂幕后设计３层排水洞，按两横两纵布置，沿山体内侧纵向排水廊道布置排水幕，以截流两岸绕渗水，减轻绕渗对坝肩抗力岩体的影响，降低渗透压力㊂４．２㊀工程施工特点４．２．１㊀高性能碾压混凝土性能优化设计工程设计对拱坝碾压混凝土性能提出 高强㊁低弹㊁低热㊁高极拉 的要求㊂设计㊁施工㊁科研等单位采用混凝土含气量㊁水泥粉煤灰净浆富裕系数㊁砂浆富裕系数㊁粗骨料绝对体积及浆体比５个特征参数控制理论进行配合比设计，采用中热水泥与第三代高效缓凝减水剂聚羧酸［６］配制混凝土，混凝土拌合料抗分离性能好㊁保塑性好㊁压实性好㊁水化热低，碾压混凝土各项指标完全满足设计要求（见表１㊁表２）㊂表１㊀大坝碾压混凝土配合比表工程部位设计指标水胶比掺合料／％砂率／％外加剂减水剂／％引气剂／（ˑ１０４）混凝土材料用量／（ｋｇ／ｍ３）水水泥掺合料砂石ＶＣ值／ｓ含气量／％表观密度／（ｋｇ／ｍ３）内部１Ｃ３１８０２５Ｗ６Ｆ５００．４７６０３３０．８３．０８１６９１０３７２９１５１４３ ５３．６２４７５上游面Ｃ２１８０２５Ｗ８Ｆ１０００．４６５５３８０．８３．０８９８７１０６８２４１３７６３ ５３．６２４６２㊀注：原材料包括４２．５中热硅酸盐水泥㊁掺合料（Ⅱ级粉煤灰）㊁灰岩人工砂（细度模数２．７０，石粉含量１４％ １８％）㊁粗骨料（人工料，三级配为３０ʒ４３ʒ２７，二级配为６２ʒ３８）㊂表２㊀碾压混凝土主要性能表混凝土编号抗压强度／ＭＰａ２８ｄ１８０ｄ抗拉强度／ＭＰａ２８ｄ１８０ｄ抗压弹性模量／ＧＰａ２８ｄ１８０ｄ抗剪性能绝热温升／ħ线膨胀系数／（ˑ１０－６／ħ）导热系数／（ｋＪ／ｋｇ㊃ｈ㊃ħ）１２１．２３１．７１．６２．９２５．８３４．８层间１．１９／１．９７１９．３６．０６．７０２２３．４３２．８１．７３．１２７．８３７．８层间１．１９／１．７２２０．４６．０６．７８４．２．２㊀碾压混凝土施工工艺特点混凝土拌合：混凝土拌合系统共设４座搅拌站，１号㊁４号为ＨＺＳ１５０型，２号㊁３号为ＨＺＳ２００型强制式搅拌机，同时拌料生产能力为９８５６０ｍ３／月㊂运输入仓：采用两种运输方式，第一种方式是沿水垫塘坡脚㊁上游右侧边坡填筑施工道路，采用２０ｔ自卸汽车直接入仓；第二种方式是利用布置右岸拱肩槽边坡的２条满管卸料入仓，布置在１３５０ １４５２ｍ高程㊂平仓摊铺碾压：１３１８．８ｍ高程以下为通仓平层碾压，此高程以上以３号㊁４号缝为分仓线，采取左中右三仓分仓浇筑，平层碾压，铺料厚度为３４ ３６ｃｍ，振动碾行走速度为１ １．５ｋｍ／ｈ，碾压遍数为无振２遍＋有振６遍＋无振２遍㊂层间控制与层面处理：通过延长拌合料缓凝时间和仓面施工控制，在下层混凝土初凝前完成上层５㊀红水河２０２０年第１期覆盖碾压，施工缝及冷缝层面采用高压水冲毛，均匀铺１．５ ２ｃｍ厚的砂浆，在其上摊铺碾压混凝土㊂浇筑强度：最大浇筑仓面面积４８３３ｍ２，最高峰混凝土浇筑强度为３６３１ｍ３／ｄ㊁５０５６０ｍ３／月㊁３５万ｍ３／ａ㊂模板与升层：采用双向可调标准大块钢模板，模板能够在垂直和水平方向一定范围内进行移动调整，适应大坝沿垂直和水平方向不断变化的曲率，可实现碾压混凝土不间断㊁连续上升施工，每一升层为３ ４ｍ㊂成缝技术：大坝设６条横缝，横缝采用预制混凝土诱导块，在坝体内沿拱圈径向布置，连续叠放两层间隔一碾压层再叠放两层诱导块，缝内预埋重复灌浆系统，设计灌区一般高６ｍ，接缝灌浆面积约１８１６４ｍ２㊂５㊀运行情况万家口子水电站于２０１７年２月９日导流洞下闸蓄水，２０１８年６月２７日关闭中孔抬升水位发电，总体上，大坝整体运行性态正常㊂大坝温度：开始蓄水后，坝体实测温度１７．０ħ １９．０ħ，１４１２．５ｍ高程以下温度约为１７ħ，坝体内部温度逐渐趋于稳定㊂大坝变形：截至２０１８年１２月３０日，据垂线组观测顺河向最大位移为１０．３９ｍｍ，方向指向下游，位于拱冠梁左１３９０ｍ高程处；切向最大位移出现在拱冠梁左１２９３ｍ高程处，为２．５０ｍｍ；大坝坝基最大沉降量为２．９６ｍｍ㊂大坝变形规律表现为往下游及两岸变形，径向位移远大于切向位移，沉降量小，大坝空间变形正常㊂渗流：坝基扬压力强度系数河床部位最大为０．０２，岸坡部位最大为０．３４，坝基扬压力小于设计控制指标㊂坝体渗透压力测值较小，坝基㊁坝体综合渗流量约为３．９Ｌ／ｓ㊂右岸坝肩部位由于断层㊁溶蚀层面发育，坝肩部位存在一定的绕坝渗流水头，有少量的绕坝渗漏量，距离大坝较远，对大坝安全没有影响㊂水垫塘边坡：水库蓄水后水垫塘边坡位移整体表现为两岸往临空面方向变形，但变化量较小，实测最大变形量为１．９２ｍｍ，边坡稳定㊂６㊀结语万家口子水电站碾压混凝土双曲拱坝坝高１６７．５０ｍ，是我国目前已建最高碾压混凝土双曲拱坝，在坝工建设中具有里程碑意义，依托项目建设开展大量科研工作，成功解决了在岩溶地区建设高碾压混凝土拱坝诸多关键技术问题，对推进碾压混凝土拱坝的筑坝技术起到积极的推进作用㊂参考文献：［１］㊀陈飞宇，周伟．万家口子碾压混凝土拱坝结构分缝研究［Ｊ］．水电与新能源，２０１１，９８（６）：６０－６３．［２］㊀李布雳，盘春军，罗秉珠．万家口子水电站泄洪消能布置优化研究［Ｊ］．红水河，２０１０，２９（６）：４８－５０．［３］㊀王富万．万家口子拱坝新老混凝土结合面温度应力分析［Ｊ］．红水河，２０１６，３５（５）：１７－２０．［４］㊀武汉大学．万家口子水电站碾压混凝土高拱坝整体稳定分析与处理措施研究报告［Ｒ］．武汉：武汉大学，２０１０．［５］㊀刘昌军，耿克勤，丁留谦．万家口子水电站拱坝坝基三维渗流场分析及渗控措施研究［Ｊ］．水利水电技术，２００７，３８（３）：２９－３２．［６］㊀莫仁模．万家口子水电站双曲薄壁拱坝碾压混凝土施工优化［Ｊ］．红水河，２０１２，３１（４）：２１－２３．ＳｕｍｍａｒｙｏｆＲＣＣＤｏｕｂｌｅＣｕｒｖａｔｕｒｅＡｒｃｈＤａｍＰｒｏｊｅｃｔｏｆＷａｎｊｉａｋｏｕｚｉＨｙｄｒｏｐｏｗｅｒＳｔａｔｉｏｎＧＡＯＹｕ１ＰＡＮＣｈｕｎｊｕｎ２ＬＵＳｈａｎ３１．ＤａｔａｎｇＸｕａｎｗｅｉＨｙｄｒｏＰｏｗｅｒＤｅｖｅｌｏｐｍｅｎｔＣｏ． Ｌｔｄ． Ｘｕａｎｗｅｉ Ｙｕｎｎａｎ ６５５４００２．ＣｈｉｎａＥｎｅｒｇｙＥｎｇｉｎｅｅｒｉｎｇＧｒｏｕｐＧｕａｎｇｘｉＥｌｅｃｔｒｉｃＰｏｗｅｒＤｅｓｉｇｎＩｎｓｔｉｔｕｔｅＣｏ． Ｌｔｄ． Ｎａｎｎｉｎｇ Ｇｕａｎｇｘｉ ５３０００７ ３．ＣｈｉｎａＥｎｅｒｇｙＥｎｇｉｎｅｅｒｉｎｇＧｒｏｕｐＧｕａｎｇｘｉＨｙｄｒｏｅｌｅｃｔｒｉｃＣｏｎｓｔｒｕｃｔｉｏｎＢｕｒｅａｕＣｏ． Ｌｔｄ． Ｎａｎｎｉｎｇ Ｇｕａｎｇｘｉ ５３０００１ Ａｂｓｔｒａｃｔ ＷａｎｊｉａｋｏｕｚｉＨｙｄｒｏｐｏｗｅｒＳｔａｔｉｏｎｉｓｌｏｃａｔｅｄｉｎｔｈｅｋａｒｓｔａｒｅａｏｆＹｕｎｎａｎ－ＧｕｉｚｈｏｕＰｌａｔｅａｕ．ＴｈｅｄａｍｗａｔｅｒｒｅｔａｉｎｉｎｇｓｔｒｕｃｔｕｒｅｉｓＲＣＣｄｏｕｂｌｅｃｕｒｖａｔｕｒｅａｒｃｈｄａｍ．Ｔｈｅｄａｍｆｏｕｎｄａｔｉｏｎｇｅｏｌｏｇｙｉｓｃｏｍｐｌｅｘ ａｎｄｔｈｅｄａｍｄｅｓｉｇｎｉｓｅｘｔｒｅｍｅｌｙｃｈａｌｌｅｎｇｉｎｇ．Ｉｔａｄｏｐｔｓａｖａｒｉｅｔｙｏｆａｄｖａｎｃｅｄｔｅｃｈｎｏｌｏｇｙｄｅｓｉｇｎａｎｄａｄｖａｎｃｅｄｔｅｃｈｎｏｌｏｇｙｃｏｎｓｔｒｕｃｔｉｏｎ．Ｔｈｅｗｏｒｌｄ ｓｈｉｇｈｅｓｔＲＣＣｄｏｕｂｌｅｃｕｒｖａｔｕｒｅａｒｃｈｄａｍｈａｓｂｅｅｎｓｕｃｃｅｓｓｆｕｌｌｙｂｕｉｌｔ．Ｔｈｅｉｎｉｔｉａｌｗａｔｅｒｓｔｏｒａｇｅｏｐｅｒａｔｉｏｎｍｏｎｉｔｏｒｉｎｇｓｈｏｗｓｔｈａｔｔｈｅｏｐｅｒａｔｉｏｎｏｆｔｈｅａｒｃｈｄａｍｉｓｎｏｒｍａｌ．Ｋｅｙｗｏｒｄｓ ＲＣＣｄｏｕｂｌｅｃｕｒｖａｔｕｒｅａｒｃｈｄａｍ ｌａｙｏｕｔｏｆｈｙｄｒｏｐｒｏｊｅｃｔ ｄｅｓｉｇｎ ｃｏｎｓｔｒｕｃｔｉｏｎ ｆｅａｔｕｒｅ ＷａｎｊｉａｋｏｕｚｉＨｙｄｒｏｐｏｗｅｒＳｔａｔｉｏｎ６。

世界第一高拱坝的崛起几番风雨、几多艰辛。

从上个世纪60年代开始，新中国第一代水电人就开始在雅砻江上书写锦屏的大故事。

作为中国水电建设史上具有里程碑意义的大事件，锦屏一级水电站首批2台机组投产发电，意味着中国水电建设迎来了一个新高度：305米混凝土双曲拱坝的崛起，更加巩固了中国水电世界第一的地位。

新高度，意味着新开始。

就在锦屏一级投产发电之际，《中国能源报》记者再次奔赴雅砻江，试图解读这座世界第一高坝以及这座高坝在中国四川崛起的背后故事。

8月30日，备受瞩目的锦屏一级水电站首批2台机组终于投产发电了。

锦屏之战，这场被雅砻江流域水电开发有限公司（以下简称“雅砻江公司”）总经理陈云华冠之以“关键之举”的战役，再次喜传捷报。

如果说，300米级的高拱坝，在新千年的头一个十年，属于“小湾时代”，那么在锦屏山150公里大河湾里，中国的工程师们将拱坝高度从小湾的292米刷新成锦屏一级的305米，这意味着中国乃至世界拱坝建设史，正式迎来“锦屏时代”。

如今业界流传着一句话：“三峡最大、锦屏最难”。

世界级拱坝，面临的是世界级难题。

就连久经沙场的中国工程院院士王思进都说，他当年最早到这里的时候，脑子里就有一个疑问：这个地方大型工程能不能建？能不能施工？施工当中能不能保障安全？“对于这几个问题，我是有非常大的担心的。

”现在这个工程不仅建成投产发电了，而且从二期蓄水到1800米高程之后的监测情况来看，各方面运行情况表现良好。

中国工程院院士谭靖夷在接受采访时说：“在我看来，锦屏的第一个贡献就在于这个大坝混凝土的质量是优等的。

”然而，这个院士眼里的“优等生”，在其成长的10年里，让来自54家单位的工程师和数万名建设者不知费了多少脑细胞。

左岸鏖战两肩受力不均匀，大坝就会“闪了腰”到锦屏一级参观过大坝的人，都会为她曼妙的身姿和曲线赞叹不已。

然而，站在右岸1885平台上向山对岸望过去，就会发现对岸的山体一片灰白，像“纳鞋底”一样被密密麻麻的4000多根锚索死死地锁住。

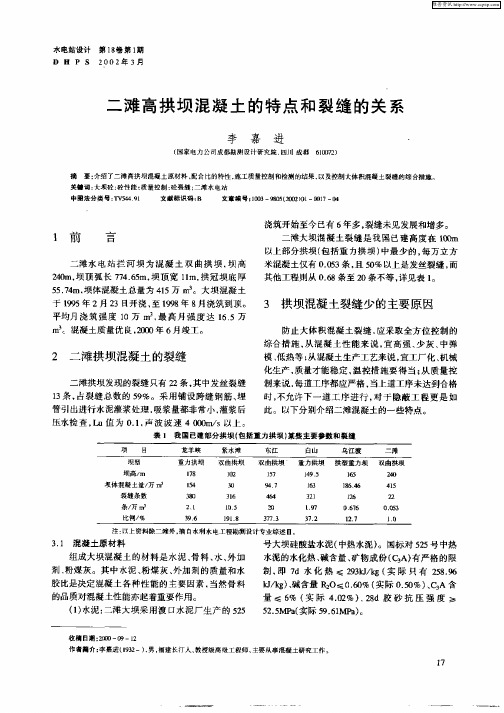

中国已建成的最高坝-二滩双曲拱坝二滩水电站位于中国四川省西南攀枝花市境内的雅砻江下游、距雅砻江与金沙江的交汇口33km，是雅砻江干流上规划建设的21座梯级电站中的第一座。

二滩水电站是一座以发电为主的大型水力发电枢纽。

水库控制流域面积11.64万km2，正常蓄水位1200.0m，发电最低运行水位1155.0m，总库容58.0亿m3，调节库容33.7亿m3，属季调节水库。

电站内装6台550MW的水轮发电机组，总装机容量3300MW，多年平均发电量170亿kW·h，保证出力1000MW，是中国20世纪末建成投产的最大水电站。

枢纽主要建筑物有混凝土双曲拱坝、左岸引水发电地下厂房系统、右岸两条泄洪洞等，双曲拱坝最大坝高240.0m，为中国已建成的最高坝。

二滩水电站1991年9月14日开工，1993年11月大江截流，1998年8月18日第一台机组投产，11月第二台机组投入运行，1999年4月拱坝工程基本完工，其余4台机组在1999年内投产。

二滩水电站自工程正式开工历时8年零3个月全部建成投产。

1 坝址地形地质条件二滩水电站坝址两岸谷坡陡峻、临江坡高300m～400m，左岸谷坡坡度25°～45°、右岸谷坡30°～45°，呈大致对称的“V”型河谷。

河床枯期水位1011m～1012m，水面宽80m～100m，河床覆盖层厚20m～28m.枢纽区基岩由二迭系玄武岩和后期侵入的正长岩以及因侵入活动形成的变质玄武岩组成，均为高强度的岩浆岩、湿抗压强度在170～210MPa之间。

坝区岩体完整性较好，构造破坏微弱，断层不发育，无大的构造断裂及顺河断裂，小断层仅4条，延伸不长、以中高倾角与河床正交或斜交，破碎带宽0.1m～0.6m，结构紧密。

此外，右坝肩中部存在一条因热液蚀变和构造综合作用形成的绿泥石——阳起石化玄武岩软弱岩带，带宽10m左右。

坝址属较高地应力区，河床下部左岸高程954m至976m部位，实测最大应力50.0～65.9MPa，高程1040m附近18.8～38.4MPa.坝区岩石抗风化能力较强，风化作用主要沿结构面进行和扩展，总体风化微弱。
