课件1：液压传动—单向阀介绍(课时8,9)

单向阀概述：单向阀又称止回阀或逆止阀。

用于液压系统中，以控制油流的沟通或切断。

单向阀的开启压力有0.04MPa和0.4MPa两种，前者一般用在压力管路中，以防止油流反向流动；后者一般可作为背压阀使用。

直通单向阀的进出油口在同一轴线方向，可采用螺纹管接头直接与系统管道相连接。

直角单向阀的进出油口呈90°直角方向。

板式连接型结构的进出油口在同一底平面上。

与系统管路连接的型式有螺纹连接、板式连接、法兰连接三种型式。

单向阀可与溢流阀、减压阀、顺序阀、节流阀等并联组合成单向溢流阀、单向减压阀、单向顺序阀、单向节流阀、单向调速阀等；以进一步发挥这些阀的功用。

使用条件：符号:直通单向阀单向阀的作用是使油液只能向一个方向流动，直通单向阀进出油口在同一轴线上。

型号说明：DIF－L10H1－SDIF－－－直通单向代号：DIFL－－－连接方式：L＝螺纹连接10－－－公称通径：10、20、32H－－－公称压力：H＝31.5 MPa1－－－正向开启压力：1＝0.04MPa2＝0.4MPaS－－－设计号：S＝上海型型号说明：A－H a10L－SA－－－直通单向阀代号：ＡH－－－公称通径：10、20、32a－－－正向开启压力：a＝0.04MPab＝0.4MPa10－－－公称压力：H＝31.5MPaL－－－连接方式：L＝螺纹连接S－－－设计号：S＝上海型直角单向阀单向阀的作用是使油液只能向一个方向流动,直角单向阀进出油中呈90°方向。

型号说明：DF－－－直角单向代号：ＤＦL－－－连接方式：L＝螺纹连接B＝板式连接F＝法兰连接10－－－公称通径(mm)：10．20．32．50H－－－公称压力：H＝31.5MPa1－－－正向开启压力：1＝0.04MPa2＝0.4MPaS－－－设计号：S＝上海型型号说明：AJ－－－直角单向阀代号：AJH－－－公称压力：H＝31.５MPaa－－－正向开启压力：a＝0.04MPab＝0.4MPa10－－－公称通径(mm)：10.20.32. 50.65.80L－－－连接方式：L＝螺纹连接B＝板式连接F＝法兰连接S－－－设计号：S＝上海型液控单向阀概述：液控单向阀，亦可称作单向闭锁阀保压阀等。

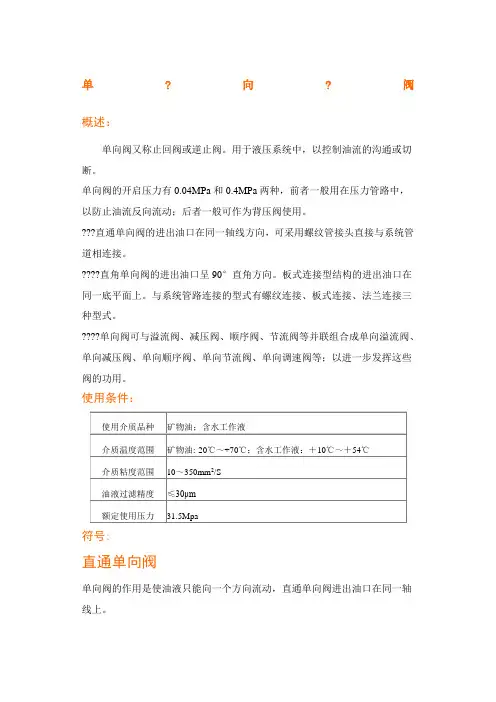

单?向?阀概述：单向阀又称止回阀或逆止阀。

用于液压系统中，以控制油流的沟通或切断。

单向阀的开启压力有0.04MPa和0.4MPa两种，前者一般用在压力管路中，以防止油流反向流动；后者一般可作为背压阀使用。

???直通单向阀的进出油口在同一轴线方向，可采用螺纹管接头直接与系统管道相连接。

????直角单向阀的进出油口呈90°直角方向。

板式连接型结构的进出油口在同一底平面上。

与系统管路连接的型式有螺纹连接、板式连接、法兰连接三种型式。

????单向阀可与溢流阀、减压阀、顺序阀、节流阀等并联组合成单向溢流阀、单向减压阀、单向顺序阀、单向节流阀、单向调速阀等；以进一步发挥这些阀的功用。

使用条件：符号:直通单向阀单向阀的作用是使油液只能向一个方向流动，直通单向阀进出油口在同一轴线上。

型号说明：DIF－－－直通单向代号：DIF?L－－－连接方式：L＝螺纹连接?10－－－公称通径：10、20、32?H－－－公称压力：H＝31.5MPa1－－－正向开启压力：1＝0.04MPa2＝0.4MPaS－－－设计号：S＝上海型型号说明：A－－－直通单向阀代号：Ａ????????????????????????????H－－－公称通径：10、20、32?a－－－正向开启压力：a＝0.04MPa??????????????????????????b＝0.4MPa?10－－－公称压力：H＝31.5MPaL－－－连接方式：L＝螺纹连接S－－－设计号：S＝上海型直角单向阀单向阀的作用是使油液只能向一个方向流动,直角单向阀进出油中呈90°方向。

型号说明：?DF－－－直角单向代号：ＤＦ?L－－－连接方式：L＝螺纹连接B＝板式连接F＝法兰连接?10－－－公称通径(mm)：10．20．32．50?H－－－公称压力：H＝31.5MPa?1－－－正向开启压力：1＝0.04MPa?2＝0.4MPa?????????????????????????????S－－－设计号：S＝上海型型号说明：AJ－－－直角单向阀代号：AJ?H－－－公称压力：H＝31.５MPa?a－－－正向开启压力：a＝0.04MPa???????????b＝0.4MPa?10－－－公称通径(mm)：10.20.32.L－－－连接方式：L＝螺纹连接B＝板式连接F＝法兰连接S－－－设计号：S＝上海型液控单向阀概述：??液控单向阀，亦可称作单向闭锁阀保压阀等。
