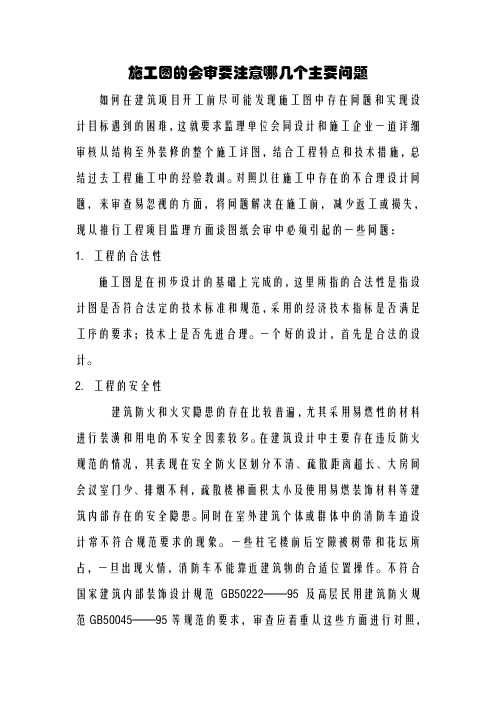

施工图的会审要注意哪几个主要问题如何在建筑项目开工前尽可能发现施工图中存在问题和实现设计目标遇到的困难，这就要求监理单位会同设计和施工企业一道详细审核从结构至外装修的整个施工详图，结合工程特点和技术措施，总结过去工程施工中的经验教训。

对照以往施工中存在的不合理设计问题，来审查易忽视的方面，将问题解决在施工前，减少返工或损失，现从推行工程项目监理方面谈图纸会审中必须引起的一些问题：1.工程的合法性施工图是在初步设计的基础上完成的，这里所指的合法性是指设计图是否符合法定的技术标准和规范，采用的经济技术指标是否满足工序的要求；技术上是否先进合理。

一个好的设计，首先是合法的设计。

2.工程的安全性建筑防火和火灾隐患的存在比较普遍，尤其采用易燃性的材料进行装潢和用电的不安全因素较多。

在建筑设计中主要存在违反防火规范的情冴，其表现在安全防火区划分不清、疏散距离超长、大房间会议室门少、排烟不利，疏散楼梯面积太小及使用易燃装饰材料等建筑内部存在的安全隐患。

同时在室外建筑个体或群体中的消防车道设计常不符合规范要求的现象。

一些柱宅楼前后空隙被树带和花坛所占，一旦出现火情，消防车不能靠近建筑物的合适位置操作。

不符合国家建筑内部装饰设计规范GB50222——95及高层民用建筑防火规范GB50045——95等规范的要求，审查应着重从这些方面进行对照，幵对室外消防栓和消防开关井的布设位置和有效距离慎重检验。

3.环境保护方面的问题国家环境部门要求在工业装置和建筑投产的同时，与工程配套的三废处理也同时投用，在施工图会审时，对三废的排放有放射性污染的控制作为主要内容。

幵对施工过程中可能出现发生的污染应与重视。

人们对环境的重视和认识不断提高的情冴下，在选用建筑材料和设备时应考虑到对环境和人员的安全防护和使用。

4.合理性审查问题4...1.1设计图方案的选择进行技术的比较，在满足使用功能的前提下尽量选用最优方案，事实上一些工程技术未采用招标和监理。

施工图图纸审查与设计应注意的问题1. 引言施工图设计是建筑工程的重要环节之一，图纸的审查和设计的质量直接关系到工程的施工效果和质量。

合理的施工图设计应注意一系列的问题，以确保施工过程中的安全性、经济性和可行性。

本文将从图纸审查和设计的角度，针对施工图中常见的问题进行探讨。

2. 施工图图纸审查的注意事项在施工图的审查阶段，需要重点关注以下几个方面的问题：2.1 构造体设计施工图中的构造体设计对于工程的稳定性和承重能力至关重要。

在审查图纸时，需要仔细检查以下要素： - 地基基础设计的合理性和稳定性； - 水平结构和垂直结构的布置是否合理； - 构造体的尺寸、截面和钢筋配筋是否满足设计要求； - 构件连接的方式和材料的选择是否适当。

2.2 细部设计细部设计是施工图中必不可少的一部分，对于工程的完整性和美观性起到关键作用。

在审查细部设计时，需要注意以下问题： - 水平、垂直交接处的处理是否合理； - 各种构件之间的衔接是否牢固； - 接缝处理和胶结材料选择是否适当； - 防水、防腐、防火等安全措施的布置是否到位。

2.3 建筑设备设计建筑设备的合理设计能够提高工程的使用效果和舒适性。

在审查建筑设备设计时，应注意以下问题： - 电气设备的布置和接线是否符合相关规范； - 管道系统的设计和布置是否合理； - 空调、供水、排水等设备的选择和安装是否合适； - 动力设备的运行和维护是否方便。

3. 施工图设计的注意事项在施工图的设计阶段，需要关注以下几个方面的问题：3.1 稳定性和安全性施工图设计中的稳定性和安全性是工程成功的关键。

在设计过程中，要注意以下问题： - 结构的合理布局和施工过程中可能出现的变形情况； - 构件的承载能力和受力情况； - 防止工程发生重大事故的安全措施； - 施工过程中的人员安全和防护设施的设置。

3.2 经济性和可行性施工图设计应当兼顾经济性和可行性，以确保工程的实施顺利。

在设计过程中，应注意以下问题： - 材料的选择和使用是否经济合理； - 设备和工艺的布置是否合理，能否提高施工效率； - 施工过程中资源的合理利用和节约； - 施工图的合理分解和施工顺序的安排。

结构施工图审查中应注意几个问题施工图审查的主要内容是：强制性条文的执行，确保平安度、及政策性条文的实施，审查的依据是现行规范及政府政策要求。

(以下主要按新规范要求审查问题)一、体系的掌握：1、关于异形柱框架及框剪的应用。

基于济南地区除平阴外均为6度区，因此按天津规程采纳其7度的限值，及相应全部构造，肢的高宽比4，梁高≥400mm，荷重比津标略高不大于11KN/m2.2、关于短肢剪力墙。

肯定要有足够的一般剪力墙，约占承受抗地震倾覆力矩50%的比例，当连梁跨高大于5时按规范可按框架梁配置，但需加强墙肢的受力检查，梁伸入墙肢的构造不得小于连梁的构造。

3、大空间框支体系，留意两个方面：(1)转换层选择合理，高位转换需争论。

(2)框支托梁不能多次转换承墙，一般超过二次转换传递时第三次的梁不再设计为托梁。

4、侧限的掌握：一般作地下室有裙房时作后浇带，可以裙房做侧移但留意裙房较大时保证裙房的传递刚度。

一般四周有1/4局部无侧限时，只要有此部分加强处理可以满意。

5、板柱抗震墙体系：单是板柱体系是不允许的，必需设置肯定的抗震墙，但只有中间柱外其余有梁时也可考虑不算板柱体系。

6、体系的规章与不规章完全按规范要求，留意偏心问题。

7、体系不能混用。

8、内框架不能一个内柱的单排内框架。

9、底框砖房必需满意纵横二个方向的抗震要求，需承受各自的地震力，再有必需满意横墙间距。

二、说明和荷载1、荷载必需选择正确，永久荷载掌握为永久荷载占总荷载约70~80%时分项系数为1.35.2、消防楼梯荷载取3.5KN/m2，指高级建筑但小高层(12层左右)，可以不取。

3、说明中必需写明平安等级及使用年限。

基准期为规范编制的依据而不是使用年限。

除超50年时必需有肯定的措施而且合理，确保平安。

三、砌体：1、关于高度层数的限制：(1)高度及层数两者层数更为重要，当室内外高差大于0.6米时总高度可加高1米，可以在底层加多一些则3.6米可放大到3.9-4米左右。

施工图审图注意要点施工图是建设项目设计的重要组成部分，也是项目建设最直接的实现工具。

在施工图设计中，图审是非常重要的环节，是保证工程质量和项目安全的重要保障。

本文将对施工图审图的注意要点进行介绍。

一、施工图审图的基本原则施工图审图需要遵循以下基本原则：1.符合法律法规和标准要求，保证工程质量和安全；2.与项目建设要求相符，保证工程建设效率；3.围绕工程施工流程展开，提高图纸的可操作性和清晰度。

二、施工图审图的注意要点1.审查图纸是否完整施工图必须包含完整的图纸，包括布局、结构、设备、管线、电气等方面的图纸，缺失任何一项都会对审查造成不便。

同时，在审查时也需要关注图纸的完整性，防止误判。

2.审查图纸是否合理施工图必须合理、准确，能够真实反映工程设计方案中所涉及的各项要素，并符合行业规范和标准。

审查时需要对方案进行评估，确保图纸与方案的一致性。

3.审查图纸是否具有规范性施工图必须符合行业规范和标准，包括但不限于施工图编制规范、建筑节能设计标准等。

审查时需要对图纸的规范性进行验证，防止出现违反行业规范和标准的情况。

4.审查图纸是否具有实用性施工图必须具有一定的实用性，能够为实际施工提供基础和支撑。

审查时需要注意图纸的制作，并评估其在实际施工中的应用性。

5.审查图纸的结构和内容施工图的结构和内容需要符合规范和标准，严格按照项目建设的要求进行制作。

审查时需要评估图纸的结构分析和设计思路是否正确。

三、施工图审图注意事项1.审图机构和施工图编制单位应该具备相应的资格和实力，能够确保审查工作的质量和准确性； 2.审查流程需要遵循规定的时间和程序，并及时对审查结果进行反馈； 3.施工图的审查应该注意项目的特殊性，选择性进行评估，对不确定因素进行公正、合理、全面的判断； 4.施工图的审查结果应该简明、准确、清晰，对重大问题需提出明确的整改要求。

施工图审查是保障工程质量和安全的重要环节，需要从多个方面综合考虑，确保图纸的准确性、合理性和规范性。

施工图审查要点及注意事项1. 引言施工图纸是建筑工程施工的重要依据，对其进行审查是确保工程质量和安全的关键环节。

本文将介绍施工图审查的要点及注意事项，以帮助项目管理人员和审查人员更好地进行施工图审查工作。

2. 施工图审查要点2.1 构造设计•确保施工图中的构造设计符合相关的建筑设计规范和标准。

•检查结构构件的布置方式和连接方式，确保其满足强度和稳定性要求。

•注意审查施工图纸上的梁、柱、墙等结构构件的尺寸、位置和标注信息，以确保施工的准确性和一致性。

2.2 细部设计•仔细审查施工图纸上的细部构造设计，包括墙体、门窗、屋面等部位的细节。

•确保细部设计的合理性，如墙体的防水、保温设计、门窗的密封性能等。

•检查细部构造的尺寸、位置和标注信息，以保证细部施工的精确性。

2.3 设备布置•检查施工图纸上设备的布置和连接，确保其符合相关的设计标准和要求。

•确认设备的选型和参数是否与设计一致。

•关注设备与其他构造的协调性，如管道、电缆的走向和布置是否合理。

2.4 安全与疏散设计•注意审查施工图纸上的安全设施，如消防设备、防护栏杆、疏散通道等。

•确保安全设施的布置和尺寸符合相关标准和设计要求。

•注意审查疏散通道的宽度、朝向和标示，以确保在紧急情况下人员能够迅速安全地疏散。

2.5 其他要点•检查施工图纸上的文字说明和标注，确认其准确性和清晰度。

•注意审查图纸的一致性和完整性，确保所有必要的图纸和附件齐全。

•关注施工图纸上与环保、节能等方面相关的设计要求，确保其合规性。

3. 施工图审查注意事项3.1 严格按照设计文件审查审查人员在进行施工图审查时，应严格按照设计文件进行审查，确保施工图与设计文件的一致性。

3.2 注重技术细节在审查施工图时，要注重技术细节，包括尺寸、标注、连结方式等方面的细节，确保施工中的准确性和可行性。

3.3 与其他审查人员及时沟通在审查过程中，要与其他审查人员及时沟通，协商解决问题，确保审查结果的准确性和一致性。

设计图纸会审应注意的问题在工程项目建设中，设计图纸会审是一个至关重要的环节。

它不仅关系到项目的质量、进度和成本，还直接影响到工程的安全性和功能性。

设计图纸会审是指在工程施工前，由建设单位组织，施工单位、监理单位以及设计单位共同参与，对设计图纸进行全面审查和核对的过程。

通过会审，可以发现并解决设计中存在的问题，避免在施工过程中出现不必要的变更和返工，保证工程的顺利进行。

下面我们就来详细探讨一下设计图纸会审应注意的问题。

一、图纸的完整性和准确性首先要确保图纸的完整性，包括建筑、结构、给排水、电气、暖通等各个专业的图纸是否齐全。

缺少任何一个专业的图纸都可能导致施工过程中的衔接不畅和错误。

同时，要检查图纸的准确性，如尺寸标注是否清晰、比例是否正确、图例是否规范等。

如果图纸存在模糊不清或者相互矛盾的地方，必须在会审时提出并加以解决。

例如，在建筑图纸中，门窗的尺寸和位置标注不明确，可能会导致施工时无法准确安装门窗，影响建筑的外观和使用功能。

在结构图纸中，梁、柱的配筋标注错误，可能会影响结构的安全性。

二、建筑与结构的协调性建筑设计和结构设计应该相互协调，不能出现冲突。

比如，建筑的外形和布局是否能够被结构体系所支持，建筑的开洞位置和大小是否会削弱结构的强度和稳定性。

常见的问题有，建筑设计中为了追求美观而设置的大跨度空间，结构设计可能无法满足其承载要求。

或者建筑设计中的墙体位置与结构设计中的梁、柱位置不对应，导致施工困难。

三、各专业之间的衔接除了建筑与结构之间的协调，给排水、电气、暖通等专业与建筑、结构专业之间的衔接也非常重要。

例如，给排水管道的布置是否与结构梁、柱冲突，电气插座和开关的位置是否符合建筑使用功能的要求，暖通管道的走向是否影响建筑空间的使用等。

在实际工程中，经常会出现给排水管道穿过梁或者电气桥架与风道交叉的情况，如果在会审时没有发现并解决，施工时就会遇到很大的麻烦，不仅影响施工进度，还可能会影响工程质量。

施工图设计应注意的几个问题土建工程不论规模大小,工期长短,但由于其功能和所处的地理环境的不同,地质条件的差异,工程结构形式的多变,在施工图设计中不可能做到尽善尽美。

在多年实际工作中常会遇到一些问题,深深地感到如设计人员多加注意且与施工技术人员多加交流有些问题是可以避免的。

以下针对这些方面的问题加以分析并提出建议,供设计工作者参考使用。

1、设计图纸要注明工程使用年限工程合理使用年限是指从工程峻工验收合格之日起,工程的地基基础,主体结构能保证在正常情况下安全使用年限,建筑物的合理使用年限就是一个具体的数字,只有将该数字明确地标注在峻工图和保修书中,才能清楚表明该建筑物的具体使用寿命。

2、楼梯净空高度要标明注细楼梯净空高度是指梯段下或平台下净空高度,需注意的是,当有平台梁或其他构件时,楼梯净空高度应指平台梁或其他构件底下的净空高度,楼梯净空高度,一般建筑物不应小于2.0m,公共建筑物不应小于2.2m,次要建筑物不应小于1.9m,装修后的净空值。

3、须注明栏杆高度民用建筑中阳台,外廓,上人屋面及室外楼梯等临空处栏杆高度涉及安全问题,栏杆高度应超过人体重心高度,才能避免人们靠栏杆时因重心外移而发生外倾坠落事故。

栏高净高正确作法应是从挡物线上至扶手顶为1.05m,或栏杆高度从板面至扶手顶为1.15 m,才能满足规范要求。

4、要交待清楚框架结构中的主、次梁与柱之间的钢筋位置因为框架结构中梁柱关系比较复杂,在画钢筋图时人们通常只注意钢筋数量与形式的表示,却忽略了主梁、次梁与柱之间钢筋位置的交待,常见的画法分别给出粱、柱的剖面配筋,然后在说明中给出钢筋保护层的厚度,且给出的梁柱钢筋保护层厚度往往是一致的,但在实际工程中,主粱、次梁与柱的主筋位置决定了三者的保护层厚度是不可能相同的。

因为柱的主筋要放在主梁主筋的外侧,而次梁的主筋又要放在主梁主筋的上面,如在图中不交待清楚,将会给施工带来很大的麻烦,最突出的问题是,粱柱按统一的保护层厚度制作了箍筋,绑筋时却发现梁箍筋尺寸做大了,起不到固定主筋的作用,且现场调整很困难。

施工图图纸审查及设计中应当注意的问题施工图设计文件审查交流要点（结构专业）（一）框架结构1、周期折减——建筑抗震设计手册第361页。

2、不考虑藕联计算时框架的边榀内力调整，计算振型数。

3、钢筋强度的限值（1.25,1.30）,对一、二级框架。

4、有地下室时有几层填几层，底层柱下端乘调整系数，GB50011第6.2.3条,地下室柱截面每侧的纵向钢筋面积,除应满足计算要求外,不应少于地上一层对应柱每侧纵向钢筋面积的1.1倍(地下室剪力墙的配筋不应少于地上一层剪力墙的配筋——参见建筑抗震设计规范GB50011-2001统一培训教材第112页——GB50011和JGJ3均未明确规定，抗震设计时宜参照执行——抗震概念设计问题）。

5、框架梁支座截面纵向钢筋配筋率ρ＞2%，箍筋直径≥构造直径+2㎜；应使ρ≤2.5%,否则违反强条,应修改梁断面尺寸。

6、框架梁跨中有集中荷载时，注意检查梁端加密区外的配箍（特别是电算时输入梁箍筋最大间距为100 ㎜者）。

7、梁的hw≥450时，应设腰筋，每侧ρ≥0.1%,@≤200(宜)。

边框架梁的腰筋当按03G101-1表示时，表示为NXX，GB50010第10.2.5条,砼结构构造手册第137页。

8、框架梁一、二级抗震时，梁顶通长钢筋面积应≥1/4AS 。

9、框架梁支座截面纵向钢筋的面积比AS底/ AS顶≥0.5(一级), ≥0.3(二级和三级);梁端箍筋加密区的长度、箍筋间距、直径等均应符合规范规定，加密区箍筋间距还要注意≤ hb/4。

10、柱的纵向钢筋的配筋率，柱箍筋在规定的范围内加密，加密区箍筋间距、直径等应符合规范要求；一、二级抗震等级的框架柱的角柱应全高加密；短柱亦应全高加密箍筋。

夹层、楼梯、雨蓬等容易形成短柱，填充墙形成短柱更容易被忽视。

11、基础埋深较大时，宜做成短柱基础。

12、柱的轴压比输出，计算长度系数输出，对楼面开洞的框架结构更应注意；柱宜按双向偏心受压计算，角柱应按双向偏心受压计算（JGJ3第6.2.4条）;柱的计算长度系数宜按GB50010第7.3.11.3条计算,少用经验系数。

施工图审核过程中应该注意的问题在合同段总体施工组织设计编制完成后，正式施工前，施工单位都会进行施工图的再次审核，这个阶段要求对图纸进行更深刻的理解和把握，并形成一系列的计划，包括材料计划、施工队计划、机械使用计划和模板采购计划等等，同时要去尽可能地发现设计缺陷和设计错误，以便与设计单位及时沟通纠错。

本文结合以往我省高速公路建设的经验，重点说明图纸审核中应该注意的细节问题。

施工图审核过程要遵循从整体到局部，从上到下，从下到上、侧重关键节点的原则，由总工程师（技术负责人）进行分工，参与图纸审核的人员至少应该包括总工、工程部长、现场技术员、测量负责人和试验室负责人。

每个参与审核施工图的人员分别负责一部分内容，由总工全盘把握，综合汇总。

所谓从整体到局部，举例来说，平曲线线型对高速公路至关重要，一旦线型发生错误，将导致灾难性后果，尤其是互通区的平曲线线型，包括圆曲线、缓和曲线和回头曲线等所有高速公路中遇到的平曲线，所以包含互通区的合同段一开始图纸审核就应该针对互通区平曲线进行图上复核，具体办法是：根据图纸给出的逐桩坐标将道路平曲线在CAD软件上描绘出来，然后看互通区与主线衔接段是否吻合；同时对照互通区内桥梁、涵洞（通道）在结合部坐标是否吻合。

这里经常出现的图纸错误有：匝道桥梁与匝道路基结合部坐标错位；匝道桥与匝道宽度不符；匝道桥本身大小桩号平面宽度错误，匝道桥边板翼板悬臂变化设计错误等等。

平曲线线型符合设计意图并确认无误后才算是过了第一关。

这个工作应由测量主管牵头完成。

互通区施工还有一个需要注意的问题就是：土石方量计算：由于匝道道路起伏大，土石方量的计算方法不一，可能造成的结果就是施工单位的方量计算与设计图纸有较大出入，这时候各方应该本着实事求是的原则细致验算，拿出公正公平的计算数据和结果。

所谓从上到下，就是说根据道路总体关键部位控制高程，从上到下验算各个细部的理论高程，与图纸给出的设计高程是否能相符，同时，注意是否有复杂的纵曲线（比如抛物线纵曲线、变截面箱梁等）。
