一,单片机点亮发光二极管

《单片机应用技术(C语言版）》试卷A一、单项选择题(每题1。

5分，共30分）1、51单片机的CPU主要由（）组成.A、运算器、控制器B、加法器、寄存器C、运算器、加法器D、运算器、译码器2、程序是以（）形式存放在程序存储器中.A、C语言源程序B、汇编程序C、二进制编码D、BCD码3、单片机8031的错误!引脚（）.A、必须接地B、必须接+5V电源C、可悬空D、以上三种视需要而定4、单片机上电复位后，PC的内容为（）。

A、0x0000B、0x0003C、0x000BD、0x08005、外部扩展存储器时，分时复用做数据线和低8位地址线的是（)A、P0口B、P1口C、P2口D、P3口6、单片机的ALE引脚是以晶振振荡频率的（）固定频率输出正脉冲,因此它可作为外部时钟或外部定时脉冲使用.A、1/2B、1/4C、1/6D、1/127、下面叙述不正确的是（）.A、一个C源程序可以由一个或多个函数组成。

B、一个C源程序必须包含一个主函数main（）。

C、在C程序中，注释说明只能位于一条语句的后面。

D、C程序的基本组成部分单位是函数.8、在C语言中,当do—while语句中的条件为（）时,循环结束。

A、0B、falseC、trueD、非09、下面的while循环执行了（)次空语句.While（i=3）；A、无限次B、0次C、1次D、2次10、C程序总是从（）开始执行的。

A、主函数B、主程序C、子程序D、主过程11、在C51程序中常常把（)作为循环体，用于消耗CPU运行时间，产生延时效果。

A、赋值语句B、表达式语句C、循环语句D、空语句12、在单片机应用系统中,LED数码管显示电路通常有（)显示方式。

A、静态B、动态C、静态和动态D、查询13、共阳极LED数码管加反相器驱动时显示字符“6”的段码是( ）A、0x06B、0x7DC、0x82D、0xFA14、51单片机的定时器T1用做定时方式时,采用工作方式1，则工作方式控制字为( ）A、0x01B、0x05C、010D、0x5015、启动T0开始计数是使TCON的（）。

5.3.1 点亮一盏灯
【例5-1】 利用AT89S51单片机点亮灯led，原理电路 见图5-1，灯led接单片机P1.0引脚上，编写程序使led点亮。
5.3.1 点亮一盏灯
5.3.1 点亮一盏灯
参考程序（方法一）：
#include <reg51.h>//定义头文件 sbit led=P1^0;//对端口进行位定义 void main() {
5.4 流水灯的实现
图5-2 单片机控制的流水灯
5.4 流水灯的实现
参考程序（方法一位定义）： #include <reg52.h> #define uint unsigned int sbit led0=P1^0; sbit led1=P1^1; sbit led2=P1^2; sbit led3=P1^3; sbit led4=P1^4; sbit led5=P1^5; sbit led6=P1^6; sbit led7=P1^7; void delayms(uint xms) {
CONTENTS
5.3 I/O端口的编程举例
目
录
5.4 流水灯的实现
5.5 交通灯的实现
5.2 C51程序主体结构
（1）对I/O端口编程控制时，要对I/O端口特殊功能寄存 器声明，在C51的编译器中，这项声明包含在头文件reg51.h 中，编程时，可通过预处理命令#include<reg51.h>，把这个 头文件包含进去。
led=0;
}
5.3.1 点亮一盏灯
参考程序（方法二）：
#include <reg52.h> void main()
如何实现一个灯 接一个灯的点亮？
{
P1=0xfe;//11111110

（9）使用连线工具，将各元件用导线连接起来，绘制完成的电路如图1-24所示。
注意：使用的是连接导线，不是画线工具，否则无法仿真。
图1-24绘制系统原理图
※系统仿真
（10）选中AT89C51单片机，并单击打开“Edit Component”对话框，在“Program File”栏后单击选择程序按钮，如图1-25所示。
※新建工程
（2）新建工程在“Project”菜单中选择“NewuVisionProject…”命令。如图1-4所示。
图1-4新建工程
（3）弹出新建工程窗口如图1-5所示，在对话窗中创建名为“test1”的工程，单击“保存”按钮。
注意：将新建的工程保存在准备工作中新建的“test1”文件夹中。
图1-5新建工程窗口
图1-22所需元件
※摆放元件
（7）在工作区中加添加完所需元件，并摆放到合适的位置。
※添加电源/地
（8）在工具栏上单击“Terminals Mode”按钮，在窗口中选择电源“POWER”添加到工作空间中，如图1-23所示。
注意：电源为“POWER”，接地为“GROUND”。
图1-23添加电源
※绘制电路
图1-11源文件添加到工程
※工程选项设定
（11）在工程（Project）窗口的“Target 1”上单击鼠标右键，弹出如图1-12所示的右键菜单中选择“Options for Target‘Target 1’…”。
图1-12选项设置
（12）在弹出如图1-13所示的“Options for Target‘Target 1’”窗口中选择“Output”选项卡，并勾选“Creat Hex File”选项，单击“OK”按钮关闭选项窗口。
2

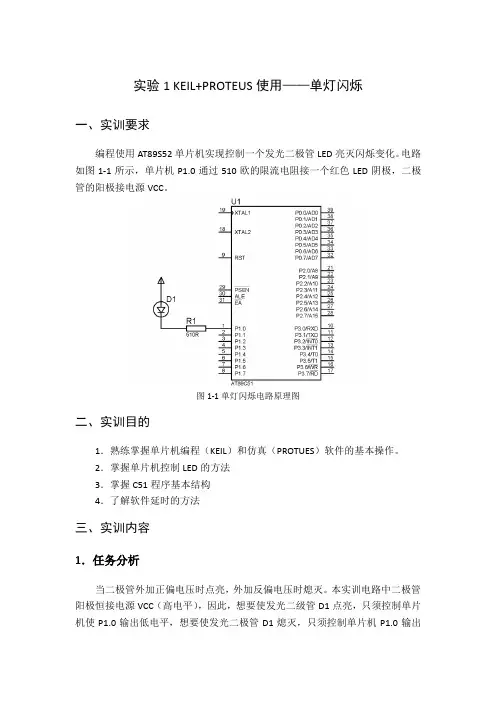

单灯闪烁流程图如图1-2所示。

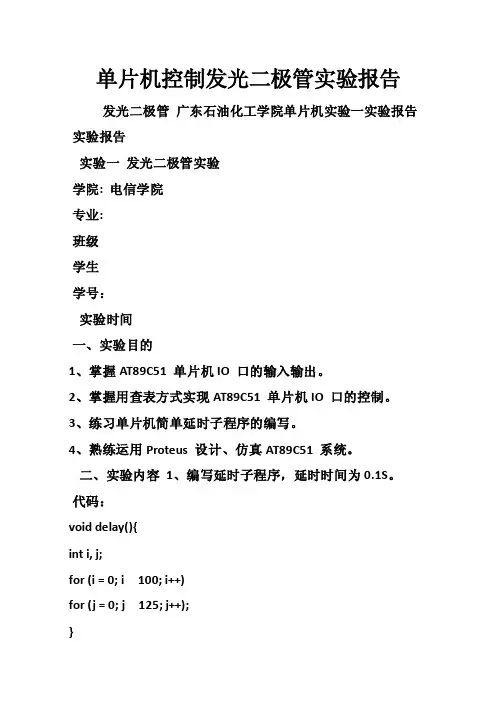

单片机控制发光二极管实验报告发光二极管广东石油化工学院单片机实验一实验报告实验报告实验一发光二极管实验学院: 电信学院专业:班级学生学号：实验时间一、实验目的1、掌握AT89C51 单片机IO 口的输入输出。

2、掌握用查表方式实现AT89C51 单片机IO 口的控制。

3、练习单片机简单延时子程序的编写。

4、熟练运用Proteus 设计、仿真AT89C51 系统。

二、实验内容1、编写延时子程序，延时时间为0.1S。

代码：void delay(){int i, j;for (i = 0; i 100; i++)for (j = 0; j 125; j++);}2、见图一。

通过AT89C51 单片机控制8 个发光二极管发光，实现亮点以由上到下循环移动，间隔时间为0.1S。

代码：#includereg51.h#includeintrins.hvoid delay(){int i, j;for(i = 0; i 100; i++)for(j = 0; j 125; j++);}void main(){P1 = 0xFE;while(1){P1 (转载于: 写论文网:单片机控制发光二极管实验报告)= _crol_(P1,1);delay();}}运行结果截图：图一3、见图一。

通过AT89C51 单片机控制8 个发光二极管发光，循环实现亮点由上到下移动1 次(间隔时间为0.2S)，由下到上移动1 次(间隔时间为0.2S)，闪烁1 次（即先全亮0.1S,再全灭0.1S）。

代码：#includereg51.h#define uchar unsigned char#define uint unsigned intvoid delay(){uint i, j;for (i = 0; i 100; i++){for (j = 0; j 128; j++){//delay 100ms, do nothing.}}}void shangXia(){uchar k;P1 = 0xFE;for (k = 0; k 8; k++){delay();P1 = _crol_(P1,1);}}void xiaShang(){uchar k;P1 = 0x7F;for (k = 0; k 8; k++){delay();P1 = _crol_(P1,-1);}}void main(){while(1){shangXia();xiaShang();}}截图与题一相同，增加由下至上。
