低压聚乙烯装置简介和重点部位及设备

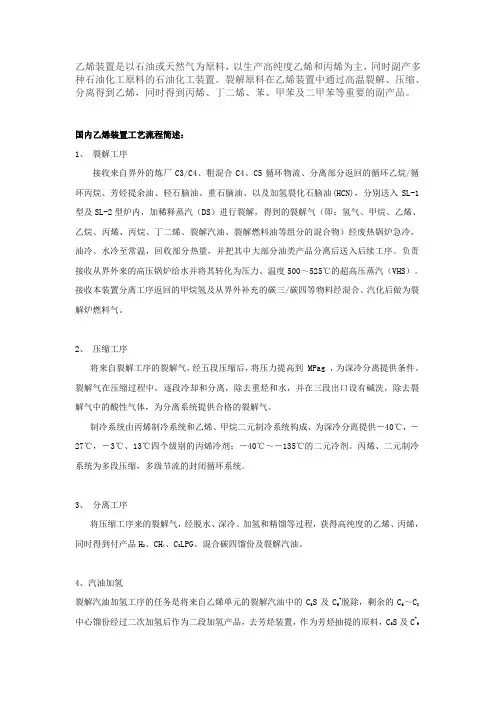

乙烯装置是以石油或天然气为原料，以生产高纯度乙烯和丙烯为主，同时副产多种石油化工原料的石油化工装置。

裂解原料在乙烯装置中通过高温裂解、压缩、分离得到乙烯，同时得到丙烯、丁二烯、苯、甲苯及二甲苯等重要的副产品。

国内乙烯装置工艺流程简述：1、裂解工序接收来自界外的炼厂C3/C4、粗混合C4、C5循环物流、分离部分返回的循环乙烷/循环丙烷、芳烃提余油、轻石脑油、重石脑油、以及加氢裂化石脑油(HCN)，分别送入SL-1型及SL-2型炉内，加稀释蒸汽（DS）进行裂解，得到的裂解气（即：氢气、甲烷、乙烯、乙烷、丙烯、丙烷、丁二烯、裂解汽油、裂解燃料油等组分的混合物）经废热锅炉急冷，油冷、水冷至常温，回收部分热量，并把其中大部分油类产品分离后送入后续工序。

负责接收从界外来的高压锅炉给水并将其转化为压力、温度500～525℃的超高压蒸汽（VHS）。

接收本装置分离工序返回的甲烷氢及从界外补充的碳三/碳四等物料经混合、汽化后做为裂解炉燃料气。

2、压缩工序将来自裂解工序的裂解气，经五段压缩后，将压力提高到 MPag ，为深冷分离提供条件。

裂解气在压缩过程中，逐段冷却和分离，除去重烃和水，并在三段出口设有碱洗，除去裂解气中的酸性气体，为分离系统提供合格的裂解气。

制冷系统由丙烯制冷系统和乙烯、甲烷二元制冷系统构成，为深冷分离提供－40℃，－27℃，－3℃、13℃四个级别的丙烯冷剂；－40℃～－135℃的二元冷剂。

丙烯、二元制冷系统为多段压缩，多级节流的封闭循环系统。

3、分离工序将压缩工序来的裂解气，经脱水、深冷、加氢和精馏等过程，获得高纯度的乙烯、丙烯，同时得到付产品H2、CH4、C3LPG、混合碳四馏份及裂解汽油。

4、汽油加氢裂解汽油加氢工序的任务是将来自乙烯单元的裂解汽油中的C5S及C9+脱除，剩余的C6～C8中心馏份经过二次加氢后作为二段加氢产品，去芳烃装置，作为芳烃抽提的原料，C5S及C+9作为副产品送出界区。

5、丁二烯抽提单元其原料来自分离工序混合碳四，经萃取、精馏产出高纯度的丁二烯产品。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改管式法高压聚乙烯装置简介和重点部位及设备(通用版) Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes管式法高压聚乙烯装置简介和重点部位及设备(通用版)一、装置简介(一)装置发展及类型1，装置发展高压聚乙烯发现于1933年，从1939年开始工业化，至今已有70年的历史。

1970年我国第一套高压聚乙烯生产装置在兰州化学工业公司建成，规模为3．6X104t／a，单系列设计生产能力为1X104t／a。

燕化从日本住友化学株式会社引进的18X104t／a釜式法高压聚乙烯装置于1976年建成。

单系列设计生产能力为6X104t／a。

双釜串联操作，使单程转化率由单一反应器的16％左右提高到20％以上(最高可达24％)，动力消耗和物料消耗也有较大降低，因而生产成本也降低。

我国现有的五套管式法LDPE装置除上海石化的老装置引进较早外，其他的装置为近几年新引进的，工艺比较先进，自控系统完备，产品质量稳定，与老装置相比有明显优势。

其他四套技术指标对比见表5—1。

2．装置的主要特点目前，全世界LDPE产品中约有55％是管式法生产的，其余45％为釜式法生产的。

两种工艺各有特点，生产的产品也各有侧重。

比如，釜式法生产的LDPE长支链支化程度较高由于长支链影响聚合物的分子量分布和改善流变性能(如溶液黏度、黏弹性能)，因此长支链支化程度高使得树脂易于加工，常用作挤压涂层和高强度的工业用重包装膜；管式法生产的树脂则有更多的短链支化，光学性能好，适宜作透明的包装薄膜。

低压聚乙烯装置简介和重点部位及设备(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改低压聚乙烯装置简介和重点部位及设备(通用版)一、装置简介(一)装置发展及类型1．装置发展低压装置始于20世纪50年代中期，Ziegler、Natta等人发现了金属有机络合引发体系，在较低的压力和温度下，制得了高密度聚乙烯(1953—1955)。

低级烯烃得到了利用，在高分子合成方面进入了新的领域。

自我国1979年引进三井油化的CX(淤浆法)工艺以来，国内(扬子、大庆、兰州、燕化)共计四套采用三井技术生产高密度聚乙烯装置。

三井油化的CX工艺是淤浆聚合生产HDPE树脂的著名工艺，工艺成熟，与气相法生产的IIDPE、高压法生产的LDPE并驾齐驱。

产品覆盖面广，同一种催化剂体系，通过改变产品的相对分子质量、相对分子质量分布、密度，可以生产出薄膜、吹塑、注塑、窄带、单丝、管材等一系列产品。

2．装置的主要类型低压聚乙烯装置采用两条生产线，装置的核心部分为四台聚合釜，四台聚合釜可以串联也可以并联生产。

(二)装置单元组成与工艺流程1．组成单元本装置按工艺流程可分为以下七个部分：(1)催化剂配制进料系统；(2)聚合系统；(3)分离干燥系统；(4)混炼造粒系统；(5)溶剂回收系统；(6)低聚物处理系统；(7)公用工程。

2．各单元作用及流程介绍低压聚乙烯装置工艺流程见图5—1。

(1)催化剂配置进料系统BCH(国内生产的四氯化钛催化剂)主催化剂通过罐车运至车间，通过氮气加压至BCH储罐中。

编号：SM-ZD-46030乙烯装置简介和重点部位及设备Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives编制：____________________审核：____________________时间：____________________本文档下载后可任意修改乙烯装置简介和重点部位及设备简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

一、装置简介(一)装置发展及其类型1．装置发展乙烯是石油化工的重要基础原料，乙烯装置是石油化工生产有机原料的基础，是石油化工的龙头，它的规模、产量、技术，标志着一个国家的石油化学工业的发展水平。

乙烯生产装置起源于1940年，美孚公司建成了第一套以炼厂气为原料的乙烯生产装置，开创了以乙烯装置为中心的石油化工历史。

50年代，德国、日本、英国、前苏联、意大利等国家相继建立了石油化工企业。

1960年世界乙烯产量为2910kt，1970年为19760kt，1980年达到34020kt，1990年为56300kt，到1997年世界乙烯生产能力接近86900kt，产量达78500kt。

目前世界上乙烯生产的主要技术是管式炉蒸汽热裂解和深冷分离流程。

我国第一套乙烯装置是1962年兰州化学工业公司合成橡胶厂5．25kt／a的乙烯生产装置，以炼厂气为原料，采用方箱管式裂解炉，油吸收法分离，生产化学级乙烯。

1962年底由我国自行建设了高桥化工厂2．0kt／a乙烯装置，1964年试车成功。
