国家CAD等级考试大纲

  • 格式：doc
  • 大小：312.00 KB
  • 文档页数：17

国家CAD等级考试大纲（一级） (2)一、总则 (2)1．目的 (2)2．考试基本要求 (2)2．等级考试系列 (2)二、概述 (3)1．考试方式 (3)2．考评人员与考生配比 (3)3．报名时间 (3)4．考核时间 (3)5．试题类型 (3)6．成绩查询 (3)三、考试内容 (4)（一）基本要求 (4)（二）考试内容 (4)四、评分标准 (6)五、样题 (6)六、参考用书 (16)国家CAD等级考试大纲（一级）一、总则1．目的国家CAD等级考试是在教育部的主持和领导下，由国家CAD等级考试中心设计和开发的一项大规模的标准化考试，每年举行两次。

考试对象为机械、建筑等相关行业中应用CAD相关软件（包括AutoCAD\CAXAEB\UG\ProE\CATIA\Cimatron\SolidWorks等）的所有人员。

机械、建筑等相关专业业的大中专、职业技术院校的在校学生，以及企事业单位的工程技术人员都可参加。

2．考试基本要求要求考生比较系统地理解CAD的基本概念和基本理论，掌握相关软件的基本命令、基本方法，要求考生具有一定空间想象能力、语言表达能力、计算能力和抽象思维能力，要求考生在掌握基本操作的基础上能综合运用所学的知识、方法进行复杂产品的设计和开发。

2．等级考试系列国家CAD等级考试分以下5个级别:I级（2D-CAD应用）；II级（2D-CAD高级应用）；III级（3D-CAD应用）；IV级（3D-CAD高级应用）；V级（3D-CAD程序开发）。

二、概述1．考试方式考核由国家CAD等级考试管理办公室统一组织，统一试题，统一时间，考核全部采用上机操作的方式进行。

2．考评人员与考生配比考评员与考生配比为1：15，且不少于3名考评员。

3．报名时间上报报名时间：6月份的考试报名时间为5月20日前，12月份的考试报名时间为11月20日前；4．考核时间每年的6月、12月份第二个星期的星期六或星期日，时间为120分钟。

5．试题类型题型分为选择题和软件操作题两类题型，具体题型可参见样题。

选择题包括30个题，满分为60。

软件操作题包括3道题，满分为40。

选择题主要考查软件的基本知识和基本技能，考生可以应用软件进行实际操作得到答案；操作题主要考查应试者熟练运用软件进行实际操作的动手能力。

6．成绩查询6月份的考试成绩发布大概7月中旬，12月份的考试成绩大概次年的1月中旬。

查询方式：1.在当地报名点查询。

2.网上查询：国家CAD等级考试中心网站()三、考试内容（一）基本要求1.了解机械制图的相关知识。

2.了解计算机绘图系统硬件的构成原理；3.了解安装计算机绘图相关软件所学的硬件配置和软件环境；4.掌握计算机绘图的相关软件；5.熟悉相关软件的基本术语和用户界面；6.掌握图形文件的基本操作；7.掌握符合《工程制图》绘图环境的设置方法。

8.掌握绘制二维图形的方法；9.掌握编辑二维图形的方法；10.掌握尺寸标注的创建与编辑的方法；11.掌握图层、线型和颜色的设置方法；12.掌握图块的创建编辑的方法；13.掌握按投影关系布置图形的技能；14.掌握创建和编辑标题栏和明细表的方法；15.掌握创建和编辑配合尺寸和技术要求的方法；16.掌握绘制零件图的方法；17.掌握绘制简单装配图的方法；18.掌握输出图纸的方法。

（二）考试内容1．绘图环境认识（1）软件的工作界面，包括菜单栏、工具栏（2）图形文件的基本操作，包括创建、打开、保存文件等（3）鼠标的使用2．基础操作（1）坐标系的设置（2）自定义绘图环境（3）视图的缩放、平移操作3．基本绘图与编辑方法（1）绘制点、直线（2）绘制圆、圆弧、椭圆、椭圆弧、圆环等（3）绘制矩形、正多边形（4）基本图形的编辑功能，如：重复、删除、取消（5）移动、旋转、镜像、缩放、复制、阵列、偏移、剪切、延伸操作（6）圆角和倒角4．尺寸和文字标注（1）尺寸标注的方法（2）尺寸标注样式的设置（3）尺寸标注类型的设置（4）尺寸公差、形位公差的标注（5）文字的标注（6）文字的编辑（7）多行文字的编辑（8）文字样式的设置（9）表格的创建5．图层、线型的设置方法（1）创建图层（2）图层的编辑（3）线型设置的修改6．零件图（1）设置图纸幅面（2）绘制边框（3）绘制和填写标题栏（4）图层、线型和颜色的设定（5）标注参数的设定（6）视图投影关系正确表达（7）尺寸标注（8）形位公差的标注（9）表面粗糙度（10）技术要求7．装配图（1）设置图纸幅面（2）绘制边框（3）绘制和填写标题栏（4）图层、线型和颜色的设定（5）标注参数的设定（6）视图投影关系正确表达（7）基本尺寸和装配尺寸标注（8）零件序号的标注（9）绘制和填写明细栏（10）技术要求8．打印输出（1）设置打印参数（2）打印输出图纸四、评分标准试卷共分为两部分，第一部分为选择题，要求考生从每题四个选择项中选出一个最佳答案。

每题只能选择一个答案，多选作答错处理。

第二部分为上机操作，要求考生根据所给图形或实体特征进行上机绘制、设计。

试卷采用计权的方法，折算成百分制，以60分为及格标准。

凡达到及格标准的发给国家CAD等级考试合格证书，达到85分的注明“优秀”字样。

五、样题国家CAD等级考试（AutoCADⅠ样卷）姓名：_____________________ 准考证号：_______________________本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（上机操作题）两部分。

第Ⅰ卷1至12页，第Ⅱ卷12至13页。

考试结束后，将本试卷交回，并将在计算机上的建立的文件提交。

第Ⅰ卷注意事项：1．答题前，考生务必用签字笔将自己的姓名、准考证号填写清楚，请认真核准准考证号、姓名和科目。

2．答题前，考生需要在计算机上的D:\test文件夹下建立以自己的准考证命名的文件夹，将本卷中需要建立的文件保存在该目录下，文件名以题号命名。

3．本卷共30小题，每小题2分，共60分。

在每小题给出的四个选项中，只有一项符合题目要求。

一、选择题1．绘图窗口与文本窗口的转换是通过（）功能键来实现的A、F1B、F2C、F6D、F72．在下列绘图工具中，（）工具可以用来绘制变宽度的线A、lineB、PlineC、XlineD、Ray3．下列表示Ø120的字符代码是（）A、%%u20B、%%o120C、%%cD、%%d1204．下列编辑工具中，不能实现“改变位置”的功能的是（）A、移动B、比例C、旋转D、阵列5、下列命令操作中，不能插入图块的是（）A、divideB、measureC、arrayD、insert6、在修改编辑时，只以采用交叉多边形窗口选取的编辑命令是（）A 、拉长B、延伸C、比例D、拉伸7．以下哪项不属于“格式刷”可以复制的特性：A、布局中视口的自定义比例B、具有不同宽度的多段线的线宽C、图案填充的线型D、对象的可打印性8. 用“格式刷”复制源对象的厚度，其目标对象不可以为：A ．属性B ．三维多段线C ．面域D ．文字9、应用对象追踪时，除了按下对象追踪按键外，还需要按下状态条上的哪个按键？A．对象捕捉B．正交C．极轴D．捕捉10、绘制图1所示的图形，求点F相对于点B的坐标：图 1A、（-40，35）B、（-40，30）C、（40，-30）D、（40，30）根据图2绘制相应的图形，并根据此图形计算题11到题13；图 211、求图中所示阴影部分的面积：A、2267.5206B、2269.5106C、1267.5206D、2267.420612 ．求图中阴影部分的周长：A、102.2595B、201.2125C、202.2569D、202.269113 ．求图中y的长度为：A、51.3567B、50.3248C、42.3348D、52.3234根据图3绘制相应的图形，并根据此图形计算题14到题16；图 314．求图中椭圆的周长：A、190.6334B、292.6523C、290.6534D、293.653415．求图中椭圆的面积：A、5653.8676B、5654.8668C、5554.8768D、5664.876816．求图中阴影部分的面积：A、83.5695B、84.5695C、83.5795D、88.5095绘制图4，并根据此图形计算题17到题20；图 417．图中正六边形的边长为：A、19B、22C、23D、5218．图中阴影部分的面积：A、1469.0B、1559.8C、1569.7D、3569.019．图中正六边形的A顶点到椭圆圆心的距离：A、61.9B、59.8C、69.7D、62.020．图中正六边形的A顶点相对椭圆圆心的坐标：A、(-61.9，11.0)B、(-60.9，12.0)C、(-60.9，11.0)D、(-64.9，12.0) 绘制如图5所示的棘轮零件图，并根据此图形计算题21到题24图 521．图中主视图中，轴和键槽部分的面积为：A、24.1B、24.8C、23.1D、22.322．图中主视图中，轴和键槽部分的周长为：A、20.1B、20.0C、23.1D、22.323．图中A点相对与O点的坐标：A、(－15，26)B、(－15，12)C、(15，12.0)D、(14，12.0) 24．图中A点到B点的距离：52A、59B、48C、54D、5225．如图6：图 6图中多余线段修改后的结果应该为：A、B、C、D、26．为如图7所示的弹簧盖油杯添加剖面线，正确的是：图7A、B、C、D、27、为如图8所示的旋盖式油杯添加剖面线，正确的是：图8A、B、C、 D、28、根据图9中给定的二个视图，选择正确的第三个视图：图9A、B、C、D、29、根据图10中给定的二个视图，选择正确的第三个视图：图10A、B、C、D、30、根据图11中给定的二个视图，选择正确的第三个视图：图11A、B、C、D、第II卷注意事项：1．本卷为软件操作题，考生需要在计算机上的D:\test文件夹下建立以自己的准考证命名的文件夹，将本卷中需要建立的文件保存在该目录下。

2．本卷共3小题，共40分。

二、上机操作题1、参照表1所示的要求创建各图层。

（10分）表1 图层设置要求图层名线型颜色线宽轮廓线层Continuous 黑色0.5细实线层Continuous 红色0.25中心线层Center 绿色0.20辅助线层Dashed 蓝色0.152、绘制如图12所示的图形。

（10分）图123、绘制如图13所示的挡圈，线型、尺寸标注都要符合国家标注。

（20分）图13 挡圈图（设计单位）（工程名称）（图名）（图号）AutoCAD II 级 考 试 试 题(上机)姓名： 班级：一、建立如下要求图层：(20分)二、按尺寸完成所给样式的标题栏，不标注尺寸，线型要求和图形一致,文字要求宋体字。

合集下载

AutoACD2002高级考试大纲

AutoACD2002高级考试大纲

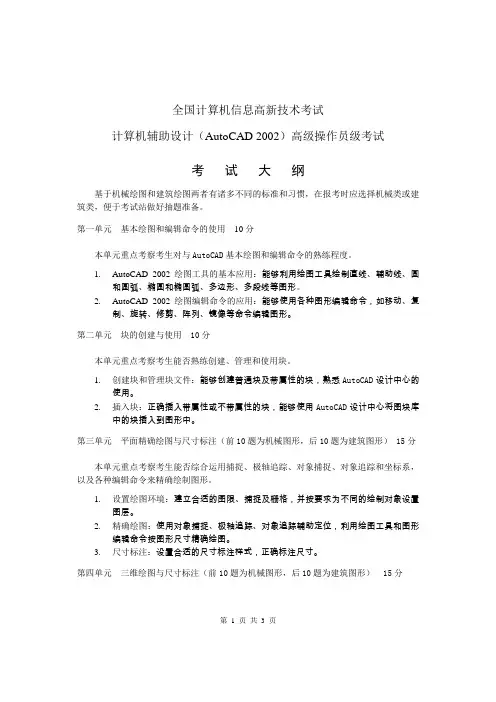

全国计算机信息高新技术考试计算机辅助设计（AutoCAD 2002）高级操作员级考试考试大纲基于机械绘图和建筑绘图两者有诸多不同的标准和习惯，在报考时应选择机械类或建筑类，便于考试站做好抽题准备。
