康明斯6BT发动机故障分析1、故障现象：发动机能转动但不能起动，排气管不冒烟。
故障分析：油箱内无油。
燃油电磁阀闭死。
油管堵塞。
输油泵不工作。
燃油滤清器堵塞。
喷油泵不工作。
故障排除：加油。
检查是否接通电源或更换电磁阀。
检查吹通油管。
检查更换输油泵。
更换滤清器。
取下、调试并修复或更换该泵。
2、故障现象：发动机起动困难或不能起动，有烟排出。
故障分析：曲轴转速太低。
需冷起动装置或有该装置但不工作。
燃油污染。
空滤器堵塞。
燃油系中有空气。
燃油泵喷射正时不对。
气门间隙不对。
故障排除：检查蓄电池、起动机及线路接头是否牢固。
确定所需装置，检查操作是否合适。
放尽燃油清洗燃油系统。
检查空滤器、清洁或更换之。
给燃油系排气。
检查喷油泵正时。
重调气门间隙。
3、故障现象：发动机起动后不能持续运转。
故障分析：发动机怠速太低。
发动机带负荷起动。
燃油污染。
燃油系中有空气故障排除：检查调整低怠速螺钉检查有无因附件性能不正常所产生的负荷。
放尽燃油、清洗燃油系统。
给燃油系放气4、故障现象：发动机不能熄火。
故障分析：机械断油杆不到位。
断油电阀不起作用故障排除：调整长度。
检查更换调整垫圈、柱塞。
5、故障现象：发动机怠速时振动大。
故障分析：怠速太低。
燃油系中有空气。
燃油箱内油面太低。
输油管、滤清器节流。
喷油泵工作不正常。
故障排除：检查调整怠速螺钉。
给燃油系排气。
给油箱加油。
吹通输油管、更换滤清器。
卸下喷油泵调试、修复。
6、故障现象：热机怠速不稳。
故障分析：怠速转速太低。
燃油系有空气。
喷射正时不对喷油嘴堵塞或工作不正常。
发动机悬置支座断裂。
高压油管不对喷油泵工作不正常。
故障排除：检查调整怠速螺钉。
给燃油系放气。
检查调整喷射正时。
修复之。
更换支座。
用正确油管更换。
取下、调整油泵。
7、故障现象：发动机缺火故障分析：燃油污染。
燃油系中有空气。
高压油管漏油。
气阀间隙不对。
喷油嘴堵塞或工作不正常故障排除：放尽燃油，清洗燃油系统。
给燃油系放气。
检查更换裂漏的油管。

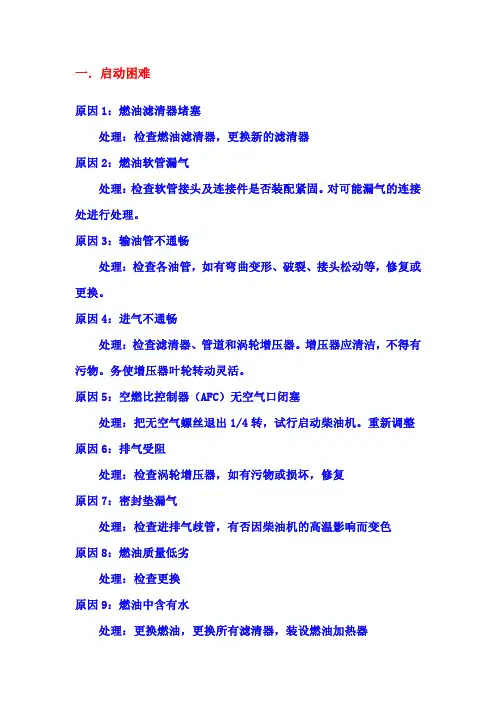

一．启动困难原因 1：燃油滤清器堵塞处理：检查燃油滤清器，更换新的滤清器原因 2：燃油软管漏气处理：检查软管接头及连接件是否装配紧固。
对可能漏气的连接 处进行处理。
原因 3：输油管不通畅处理：检查各油管，如有弯曲变形、破裂、接头松动等，修复或 更换。
原因 4：进气不通畅处理：检查滤清器、管道和涡轮增压器。
增压器应清洁，不得有 污物。
务使增压器叶轮转动灵活。
原因 5：空燃比控制器（AFC）无空气口闭塞处理：把无空气螺丝退出 1/4 转，试行启动柴油机。
重新调整 原因 6：排气受阻处理：检查涡轮增压器，如有污物或损坏，修复原因 7：密封垫漏气处理：检查进排气歧管，有否因柴油机的高温影响而变色原因 8：燃油质量低劣处理：检查更换原因 9：燃油中含有水处理：更换燃油，更换所有滤清器，装设燃油加热器处理：把燃油注入齿轮泵到油箱之间的输油管路，检查油泵抽油 性能，如能抽油，说明油泵是正常的原因 11：气门和喷油正时调节不正确处理：检查气门间隙以及喷油器行程，修复或更换，并重新调整 原因 12：喷油器有问题处理：检查 O 型密封圈、滤网、喷油室和柱塞的损坏情况，修理 更换原因 13：凸轮磨损处理：检查凸轮轴上喷油器的凸角，如果凸角不符合技术规格， 更换凸轮轴原因 14：气缸破裂或磨损处理：启动柴油机，检查有否过度漏气。
卸下排气歧管，检查是 否潮湿。
修理更换。
原因 15：喷油器喷油室（油杯）破裂处理：更换后重新调整喷油器原因 16：气门漏气或调整不正确处理：检查是否漏气，重新调整气门二．不能启动原因 1：燃油用完了处理：重新加注燃油，并注意排空气处理：转动手动控制开关试起动。
检查线路是否有断线或接触不 良。
检查电磁铁是否接通电源。
检查有无污物卡住电磁阀原因 3：进油口堵塞或漏气处理：检查滤清器有无污物，接头和软管是否上紧，有否堵塞 原因 4：进气管堵塞处理：检查空气滤清器和进气管路原因 5：燃油质量低劣处理：检查燃油是否符合质量标准，是否混浊，是否有水，处理 或更换原因 6：空燃比控制器（AFC）无空气调节螺丝校准错误处理：重新调校检查无空气螺丝调节是否正确原因 7：燃油泵出故障处理：检查齿轮泵驱动轴是否断裂。

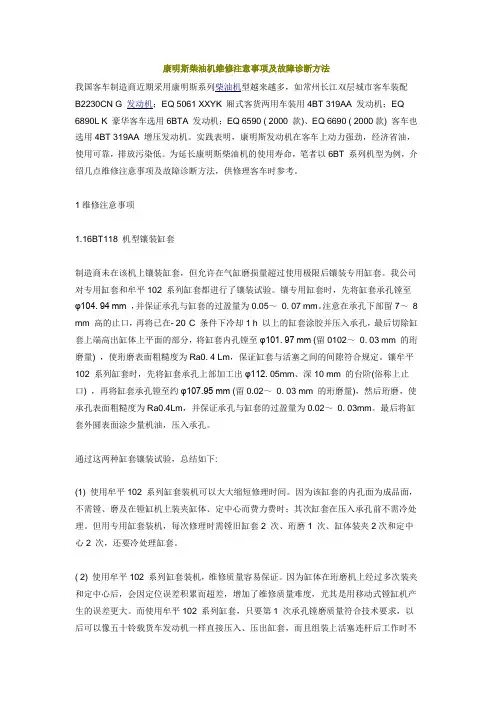

康明斯柴油机维修注意事项及故障诊断方法我国客车制造商近期采用康明斯系列柴油机型越来越多，如常州长江双层城市客车装配B2230CN G 发动机；EQ 5061 XXYK 厢式客货两用车装用4BT 319AA 发动机；EQ 6890L K 豪华客车选用6BTA 发动机；EQ 6590 ( 2000 款)、EQ 6690 ( 2000款) 客车也选用4BT 319AA 增压发动机。
实践表明，康明斯发动机在客车上动力强劲，经济省油，使用可靠，排放污染低。
为延长康明斯柴油机的使用寿命，笔者以6BT 系列机型为例，介绍几点维修注意事项及故障诊断方法，供修理客车时参考。
1维修注意事项1.16BT118 机型镶装缸套制造商未在该机上镶装缸套，但允许在气缸磨损量超过使用极限后镶装专用缸套。
我公司对专用缸套和牟平102 系列缸套都进行了镶装试验。
镶专用缸套时，先将缸套承孔镗至φ104. 94 mm ，并保证承孔与缸套的过盈量为0.05～0. 07 mm。
注意在承孔下部留7～8 mm 高的止口，再将已在- 20°C 条件下冷却1 h 以上的缸套涂胶并压入承孔，最后切除缸套上端高出缸体上平面的部分，将缸套内孔镗至φ101. 97 mm (留0102～0. 03 mm 的珩磨量) ，使珩磨表面粗糙度为Ra0. 4 Lm，保证缸套与活塞之间的间隙符合规定。
镶牟平102 系列缸套时，先将缸套承孔上部加工出φ112. 05mm、深10 mm 的台阶(俗称上止口) ，再将缸套承孔镗至约φ107.95 mm (留0.02～0. 03 mm 的珩磨量)，然后珩磨，使承孔表面粗糙度为Ra0.4Lm，并保证承孔与缸套的过盈量为0.02～0. 03mm。
最后将缸套外圆表面涂少量机油，压入承孔。
通过这两种缸套镶装试验，总结如下:(1) 使用牟平102 系列缸套装机可以大大缩短修理时间。
因为该缸套的内孔面为成品面，不需镗、磨及在镗缸机上装夹缸体、定中心而费力费时；其次缸套在压入承孔前不需冷处理。
康明斯柴油机常见故障及分析1.发动机启动困难：这可能是由电池电压低、起动机故障或燃油供应不足等原因导致的。
解决方法是检查电池电压并将其充足，检查起动机的连接和维修或更换损坏的零部件，确保燃油供应充足。
2.发动机失火：发动机失火可能是由燃油喷嘴堵塞、燃油供应不足、火花塞故障或点火系统故障等原因引起的。
解决方法是清洁或更换堵塞的燃油喷嘴，确保燃油供应充足，检查和更换故障的火花塞或点火系统。
3.发动机爆震：发动机爆震可能是由点火提前、燃油供应不足或进气系统密封不良等原因引起的。
解决方法是调整点火提前角度，确保燃油供应充足，检查和修复进气系统的密封。
4.发动机冷却系统故障：常见的冷却系统故障包括冷却水泄漏、水泵故障或散热器堵塞等。
解决方法是修复冷却水泄漏点，检查和维修故障的水泵，清洁或更换堵塞的散热器。
5.燃油滤清器堵塞：燃油滤清器堵塞可能是由燃油污染物堆积引起的。
解决方法是定期更换燃油滤清器，并定期清洁燃油系统。
6.发动机油压低：发动机油压低可能是由油泵故障、油滤器堵塞或油压调节器失效等原因引起的。
解决方法是检查和维修故障的油泵，清洁或更换堵塞的油滤器，检查和更换失效的油压调节器。
7.发动机异响：发动机异响可能是由汽缸磨损、连杆松动或气门间隙过大等原因引起的。
解决方法是检查和维修磨损的汽缸，调整和紧固松动的连杆，调整正确的气门间隙。
8.废气排放异常：废气排放异常可能是由燃烧不完全、废气循环系统故障或排气管堵塞等原因引起的。
解决方法是检查和维修燃烧不完全的问题，检查和修复废气循环系统故障，清除堵塞的排气管。
总之，康明斯柴油机在运行过程中可能会遇到各种故障。
及时发现故障并采取相应的解决方法是确保柴油机正常运行的关键。
因此，定期维护和保养柴油机，包括清洁燃油系统，更换滤清器和定期检查各个部件的功能，是确保柴油机长时间正常运行的重要措施。

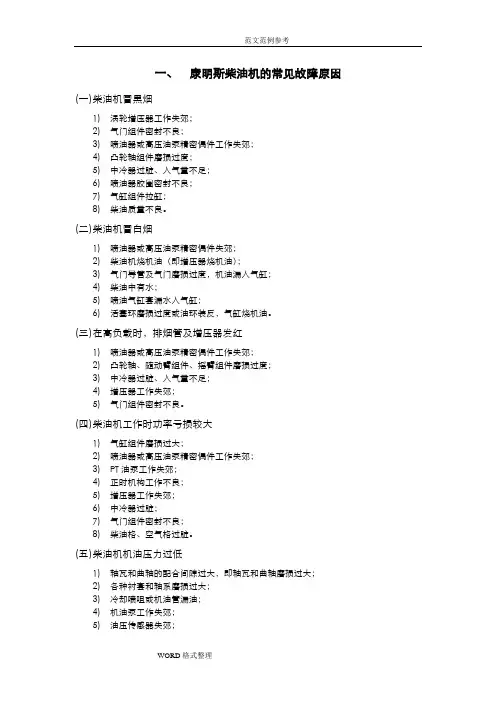

一、康明斯柴油机的常见故障原因(一)柴油机冒黑烟1)涡轮增压器工作失郊；2)气门组件密封不良；3)喷油器或高压油泵精密偶件工作失郊；4)凸轮轴组件磨损过度；5)中冷器过脏、入气量不足；6)喷油器胶圈密封不良；7)气缸组件拉缸；8)柴油质量不良。
(二)柴油机冒白烟1)喷油器或高压油泵精密偶件失郊；2)柴油机烧机油（即增压器烧机油）；3)气门导管及气门磨损过度，机油漏入气缸；4)柴油中有水；5)喷油气缸套漏水入气缸；6)活塞环磨损过度或油环装反，气缸烧机油。
(三)在高负载时，排烟管及增压器发红1)喷油器或高压油泵精密偶件工作失郊；2)凸轮轴、随动臂组件、摇臂组件磨损过度；3)中冷器过脏、入气量不足；4)增压器工作失郊；5)气门组件密封不良。
(四)柴油机工作时功率亏损较大1)气缸组件磨损过大；2)喷油器或高压油泵精密偶件工作失郊；3)PT油泵工作失郊；4)正时机构工作不良；5)增压器工作失郊；6)中冷器过脏；7)气门组件密封不良；8)柴油格、空气格过脏。
(五)柴油机机油压力过低1)轴瓦和曲轴的配合间隙过大，即轴瓦和曲轴磨损过大；2)各种衬套和轴系磨损过大；3)冷却喷咀或机油管漏油；4)机油泵工作失郊；5)油压传感器失郊；6)机油冷却器过脏导致油温过高；7)机油品质不良。
(六)柴油机水温过高1)水泵损坏；2)节温器损坏；3)风扇皮带，水泵皮带过松；4)水箱过脏。
（内部或外部）(七)柴油机出现烧瓦现象1)机油泵工作失郊；2)轴瓦间隙过大，引起油压过低；3)柴油机缺水而出现高温；4)机油格堵塞；5)机油品质不良。
(八)柴油机下浊气大现象或有白烟从下浊气管排出1)气缸组件磨损过大；2)油底壳有水；（缸盖破裂，喷油器铜套水，缸套烂穿，缸套胶圈漏水，缸体漏水）3)有拉缸现象。
(九)柴油机转速不稳1)柴油机有功率亏损过大的故障；2)PT泵的电子执行器磨损过度以及PT泵内部机件故障；3)EFC电子调速板工作失郊；4)测速磁头损坏；5)柴油格过脏；6)柴油管道漏气。

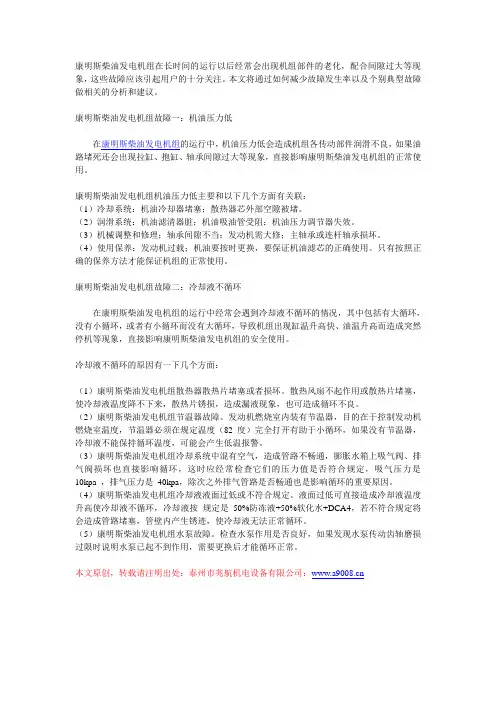

康明斯柴油发电机组在长时间的运行以后经常会出现机组部件的老化，配合间隙过大等现象，这些故障应该引起用户的十分关注。
本文将通过如何减少故障发生率以及个别典型故障做相关的分析和建议。
康明斯柴油发电机组故障一：机油压力低在康明斯柴油发电机组的运行中，机油压力低会造成机组各传动部件润滑不良，如果油路堵死还会出现拉缸、抱缸、轴承间隙过大等现象，直接影响康明斯柴油发电机组的正常使用。
康明斯柴油发电机组机油压力低主要和以下几个方面有关联：（1）冷却系统：机油冷却器堵塞；散热器芯外部空隙被堵。
（2）润滑系统：机油滤清器脏；机油吸油管受阻；机油压力调节器失效。
（3）机械调整和修理；轴承间隙不当；发动机需大修；主轴承或连杆轴承损坏。
（4）使用保养：发动机过载；机油要按时更换，要保证机油滤芯的正确使用。
只有按照正确的保养方法才能保证机组的正常使用。
康明斯柴油发电机组故障二：冷却液不循环在康明斯柴油发电机组的运行中经常会遇到冷却液不循环的情况，其中包括有大循环，没有小循环，或者有小循环而没有大循环，导致机组出现缸温升高快、油温升高而造成突然停机等现象，直接影响康明斯柴油发电机组的安全使用。
冷却液不循环的原因有一下几个方面：（1）康明斯柴油发电机组散热器散热片堵塞或者损坏。
散热风扇不起作用或散热片堵塞，使冷却液温度降不下来，散热片锈损，造成漏液现象，也可造成循环不良。
（2）康明斯柴油发电机组节温器故障。
发动机燃烧室内装有节温器，目的在于控制发动机燃烧室温度，节温器必须在规定温度（82度）完全打开有助于小循环，如果没有节温器，冷却液不能保持循环温度，可能会产生低温报警。
（3）康明斯柴油发电机组冷却系统中混有空气，造成管路不畅通，膨胀水箱上吸气阀、排气阀损坏也直接影响循环，这时应经常检查它们的压力值是否符合规定，吸气压力是10kpa ，排气压力是40kpa，除次之外排气管路是否畅通也是影响循环的重要原因。
（4）康明斯柴油发电机组冷却液液面过低或不符合规定。
