碾压式土石坝施工方案一、范围本方案给出了碾压式土石坝施工的技术要求和安全监测、质量控制等内容。
本方案适用于1 、2 、3 级碾压式土石坝的施工，4 、5 级土石坝应参照执行。
坝高超过70m的碾压式土石坝，不论等级均应按本方案执行。
对于200m 以上的高坝及特别要和复杂的工程应作专门研究。
二、引用标准GB50201防洪标准GB50290土工合成材料应用技术规范DL／T5128混凝土面板堆石坝施工规范SD220土石坝碾压式沥青混凝土防渗墙施工规范SDJ12水利水电枢纽工程等级划分及设计标准山区、丘陵区部分SDJ17水利水电工程天然建筑材料勘察规程SDJ217水利水电枢纽工程等级划分及设计标准SDJ218碾压式土石坝设计规范SDJ336混凝土大坝安全观测技术规范SDJ338水利水电工程施工组织设计规范(试行)SL52水利水电工程施工测量规范SL60土石坝安全监测技术规范SL62水工建筑物水泥灌浆施工技术规范SL169土石坝安全监测资料整编规程SL174水利水电工程混凝土防渗墙施工技术规范SL237土工试验规程三、总则<1>本方案按SDJ218 的规定按坝高划分为高、中、低坝。
<2>施工单位应根据合同文件、监理工程师签发的施工图纸，本方案及有关现行标准，编制施工组织设计和施工技术措施，报监理工程师审批后，作为组织施工的依据。
<3>应根据工程规模、进度和质量等要求，结合具体情况，选择适应的机型，尽量使其配套成龙，提高机械化施工水平，并应加强机械设备的管理和维修，使其保持良好的状态。
<4>土石坝施工除应符合本方案外，尚应符合现行国家和行业标准的规定。
四、测量<1>开工前，在监理工程师持下，勘测设计单位应将勘测设计阶段引用和测设的平面控制点、高程控制点、主要建筑物轴线方向桩和起点、坝址附近地形图等有关测量资料向施工单位交底，现场交接各控制点，并对坝区原设控制点进行复查和校测，并补充不足或丢失部分。
黏土斜心墙大坝填筑的施工管理技术◎ 马爱平 中国葛洲坝集团第一工程有限公司摘 要：黏土斜心墙大坝填筑的施工工程量较大，在施工建设的过程中，需要使用到多种较为复杂的技术，工程的施工质量能够在一定程度上决定水利工程整体的质量。
文章通过对某黏土斜心墙大坝填筑建设工程进行研究，分析了工程在建设过程中使用的施工工艺，提出了关于黏土斜心墙大坝填筑的施工管理技术，旨在为该项施工技术提出一些具有价值的意见。
关键词：大坝填筑；施工管理；黏土斜心墙填筑相关研究显示，水库水位的变化能够直接影响水库下游坝体的稳定性。
同时，通过对降雨入渗条件下基质吸力对建筑坝体的影响，发现坝体的稳定性随着土体含水量的增多而降低。
此外，通过对黏土斜心墙的高度以及坝体高度对水利工程中坝体质量影响的研究，确定了在黏土斜心墙施工技术建设当中，能直接影响坝体质量的因素为坝体的高度。
以上研究为在静水条件下对黏土斜心墙施工技术管理的研究，相关技术人员应从不同角度进行分析，针对黏土斜心墙大坝填筑的施工与管理进行分析与研究。
1.工程概况本文中以某水利工程为实例，该建设工程的坝体控制流域面积约为207km2，其水库容量为4.2亿立方米，该工程的建设目的为保证周边的农业灌溉活动、防洪、为附近的工业活动提供用水以及保证市政用水。
该工程的坝体在施工过程中使用黏土斜心墙技术进行建设。
2.黏土斜心墙大坝填筑施工技术2.1斜心墙土料填筑在黏土斜心墙大坝填筑工程施工建设的过程当中，施工人员通常利用进占法进行斜心墙土料的填筑工作，在具体的工作实施过程中，施工人员要保证土料的进料与卸料的时间相同。
使用进占法完成大坝填筑工程建设，能够在一定程度上缩短工程的建设期限，减少工程在建设过程当中因降水而产生的材料损失，降低材料出现位移问题的几率，同时也能够减少降水对坝体填筑建设部分的破坏。
需要注意的是，施工人员在使用进占法完成黏土斜心墙大坝的填筑工作时，要合理规划装卸建筑土料的车辆行驶路线，避免装卸车破坏已经建设并完成验收工作的填筑区域。

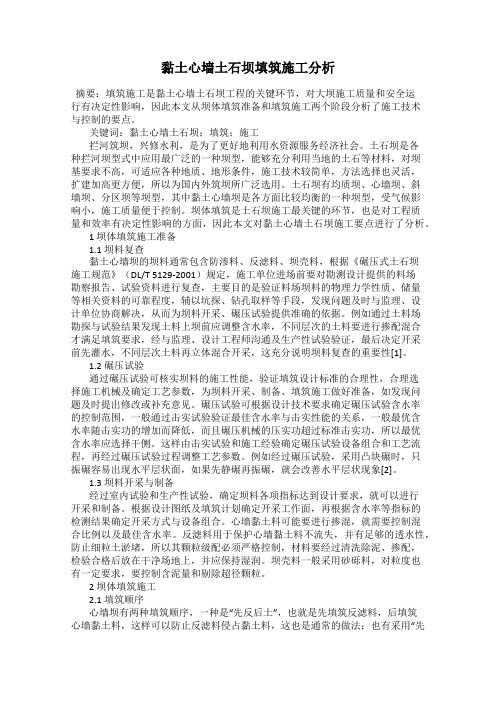

黏土心墙土石坝填筑施工分析摘要：填筑施工是黏土心墙土石坝工程的关键环节，对大坝施工质量和安全运行有决定性影响，因此本文从坝体填筑准备和填筑施工两个阶段分析了施工技术与控制的要点。
关键词：黏土心墙土石坝；填筑；施工拦河筑坝，兴修水利，是为了更好地利用水资源服务经济社会。
土石坝是各种拦河坝型式中应用最广泛的一种坝型，能够充分利用当地的土石等材料，对坝基要求不高，可适应各种地质、地形条件，施工技术较简单，方法选择也灵活，扩建加高更方便，所以为国内外筑坝所广泛选用。
土石坝有均质坝、心墙坝、斜墙坝、分区坝等坝型，其中黏土心墙坝是各方面比较均衡的一种坝型，受气候影响小，施工质量便于控制。
坝体填筑是土石坝施工最关键的环节，也是对工程质量和效率有决定性影响的方面，因此本文对黏土心墙土石坝施工要点进行了分析。
1 坝体填筑施工准备1.1 坝料复查黏土心墙坝的坝料通常包含防渗料、反滤料、坝壳料，根据《碾压式土石坝施工规范》（DL/T 5129-2001）规定，施工单位进场前要对勘测设计提供的料场勘察报告、试验资料进行复查，主要目的是验证料场坝料的物理力学性质、储量等相关资料的可靠程度，辅以坑探、钻孔取样等手段，发现问题及时与监理、设计单位协商解决，从而为坝料开采、碾压试验提供准确的依据。
例如通过土料场勘探与试验结果发现土料上坝前应调整含水率，不同层次的土料要进行掺配混合才满足填筑要求，经与监理、设计工程师沟通及生产性试验验证，最后决定开采前先灌水，不同层次土料再立体混合开采，这充分说明坝料复查的重要性[1]。
1.2 碾压试验通过碾压试验可核实坝料的施工性能，验证填筑设计标准的合理性，合理选择施工机械及确定工艺参数，为坝料开采、制备、填筑施工做好准备，如发现问题及时提出修改或补充意见。
碾压试验可根据设计技术要求确定碾压试验含水率的控制范围，一般通过击实试验验证最佳含水率与击实性能的关系，一般最优含水率随击实功的增加而降低，而且碾压机械的压实功超过标准击实功，所以最优含水率应选择干侧。
河南省xx水库工程大坝施工Ⅲ标段合同编号：XX防渗斜墙填筑施工方案xx工程局河南省xx水库大坝Ⅲ标工程项目经理部目录一、概述 (1)1.1、工程概况 (1)2.2、主要工程量 (1)二、施工总体规划 (1)2.1本工程重点及难点 (1)三、施工进度计划 (1)3.1施工进度安排 (2)3.2进度保证措施 (2)四、施工总布置 (2)4.1施工布置规划 (2)4.2 施工道路布置 (3)4.3施工机械设备投入计划（附表1） (4)4.4施工人员投入计划（附表2） (4)五、施工技术方案 (4)5.4填筑要求 (6)5.5、雨季填筑 (6)5.6低温下填筑 (7)六、质量保证措施 (7)6.1 质量方针 (7)6.2质量保证措施 (7)七、安全保证措施 (8)7.1 安全方针 (8)7.2 施工现场安全措施 (8)一、概述1.1、工程概况本标段大坝全长约551.6m，桩号（4+150~4+701.6）坝顶高程117.8m，防浪墙顶高程119m，最大坝高34.7m，坝顶宽8m。
大坝上游坡为1：3和1：3.5，下游坡为1：2.25和1：2.5。
本坝防渗体为粘土斜墙，粘土斜墙后设排水带和任意料。
坝体上、下游坡均采用干砌块石护坡。
防渗斜墙部分，上游坡度为1：3和1：3.5，下游坡度为1：1.25。
计划开工日期 2006年8月30日至2007年12月31日工期487天。
2.2、主要工程量二、施工总体规划2.1本工程重点及难点本标大坝填筑工程的进度、质量直接关系到xx水库工程能否按时竣工和工程建设的成败，因此本标工程的施工重点及难点如下：1、由于本标工程填筑工程量较大，填筑料种类较多，时段性强，施工强度高，施工中要严格控制坝体填筑程序、铺料厚度及碾压质量，将大坝沉降量控制在设计允许范围内。
施工中拟采用统筹优化技术，做好分期填筑的料源规划为本工程的施工重点。
2、施工道路的布置，及土料场备料。
三、施工进度计划本工程粘土防渗斜墙施工总长为551.6米。
1#（2#）水坝实施方案设计单位2014年1 月1日1项目概况我院承担编制任务。
遵照有关规程规范进行工作，编制完成《水坝实施方案》。
充分考虑施工工期，结合就地取材因素及工程造价，本工程水坝拟采用碾压土石坝方案。
水坝建成后，能抬高和稳定坝内区域水位，扩大了有效水面，形成了水清天蓝、绿树夹岸的大型生态绿地和公共活动空间。
2 主要建设依据（1）《防洪标准》（GB50201-94）；（2）《水利水电工程等级划分及洪水标准》（SL252-2000）；（3）《小型水利水电工程碾压式土石坝设计导则》（SL189-96）（4）《碾压式土石坝设计规范》（SL274-2001）；（5）《堤防工程设计规范》（GB50286-98）；（6）《水利水电工程施工组织设计规范》（SL303-2004）；3 建设条件3.1水文3.2工程地质本次设计参照《工程》地质资料及《工程》的工程地质资料综合评价。
土料主要分布于进库公路左侧山包，运距4k m，储量丰富，平均厚度达3.0m，储量达4万m3，以褐色至黄褐色粉质粘土为主，土质均一，现有小道可以通行；料场击实试验其最优含水量18.6 %，最大干容重1.71g/cm3，渗透系数K=4.25×10-7cm/s，现有土料满足设计要求。
块石料建议到盘溪采石场购买，质量及储量均能满足要求，运距20km，有公路相通。
2.3 其它外部条件1、领导重视，抓住枯水期水位低的好时期，便于施工。
2、外部有道路直通项目区，交通条件较好。
4 工程规模及建筑物布置4.1工程规模及设计标准根据《水利水电工程等别及洪水标准》（SL252—2000），水坝发挥蓄水效益时，内部库容仍达不到10万方（达不到五等工程），因此按常规设计。
（1）上下游特征水位：（说明：靠建筑群侧为上游）考虑到整体景观效果，水坝暂不宜做太高，允许少量时间被淹。
水坝顶高程初定为63.5m，以后根据需要再加高。
根据现场测量数据，坝址现状地面高程为58.1-2.5m=55.6m，考虑到清除底部淤泥。

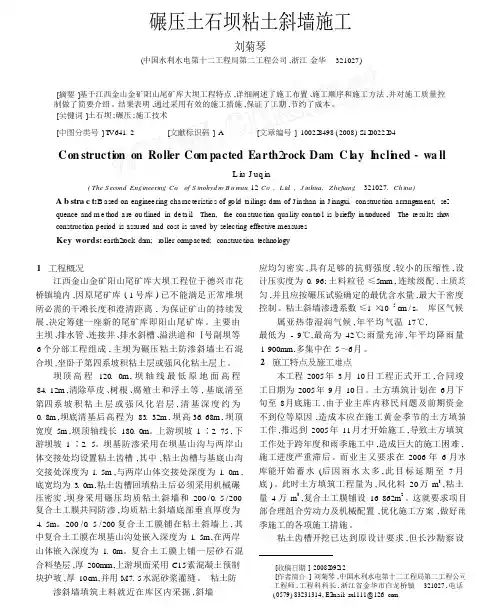

碾压土石坝粘土斜墙施工刘菊琴(中国水利水电第十二工程局第二工程公司,浙江金华321027 )[摘要]基于江西金山金矿阳山尾矿库大坝工程特点,详细阐述了施工布置、施工顺序和施工方法,并对施工质量控制做了简要介绍。
结果表明,通过采用有效的施工措施,保证了工期,节约了成本。
[关键词]土石坝;碾压;施工技术[中图分类号] T V641. 2 [文献标识码] A [文章编号] 100228498 ( 2008) S1 20022 204C o n struc t i on on Ro l ler C o m pa c t ed Ea r t h2rockD a m C l a y I n c l i n e d - wa llL iu J uq i n( The S econd Eng ineering C o. of S inohyd ro B u reau 12 Co. , L td. , J inhua, Z hejiang 321027, Ch ina)A b stra c t:B a sed on enginee ring cha rac te ristic s of go ld ta ilings da m of J in shan in J iangxi, con struc ti on a rrange m en t, se2 quence and m e thod a re ou tlined in de ta il.Then, the con struc ti on qua lity con tr o l is b riefly in tr oduced. The re su lts sho w con s truc t i on p e r i od is a s su r ed and co s t is saved by se l ec t ing effec t ive m e a s u r e s.Key word s: ea r th2r ock da m; r o l le r comp a c t ed; con s truc t i on techno l ogy1 工程概况江西金山金矿阳山尾矿库大坝工程位于德兴市花桥镇境内,因原尾矿库( 1 号库) 已不能满足正常堆坝所必需的干滩长度和澄清距离, 为保证矿山的持续发展,决定筹建一座新的尾矿库即阳山尾矿库。

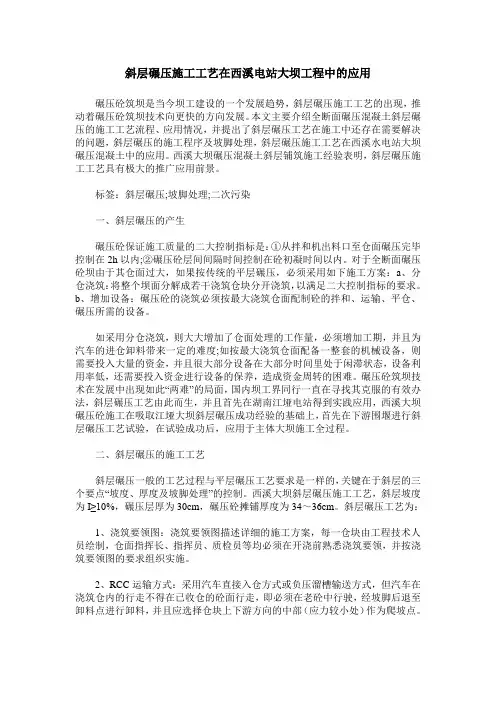

斜层碾压施工工艺在西溪电站大坝工程中的应用碾压砼筑坝是当今坝工建设的一个发展趋势，斜层碾压施工工艺的出现，推动着碾压砼筑坝技术向更快的方向发展。
本文主要介绍全断面碾压混凝土斜层碾压的施工工艺流程、应用情况，并提出了斜层碾压工艺在施工中还存在需要解决的问题，斜层碾压的施工程序及坡脚处理，斜层碾压施工工艺在西溪水电站大坝碾压混凝土中的应用。
西溪大坝碾压混凝土斜层铺筑施工经验表明，斜层碾压施工工艺具有极大的推广应用前景。
标签：斜层碾压;坡脚处理;二次污染一、斜层碾压的产生碾压砼保证施工质量的二大控制指标是：①从拌和机出料口至仓面碾压完毕控制在2h以内;②碾压砼层间间隔时间控制在砼初凝时间以内。
对于全断面碾压砼坝由于其仓面过大，如果按传统的平层碾压，必须采用如下施工方案：a、分仓浇筑：将整个坝面分解成若干浇筑仓块分开浇筑，以满足二大控制指标的要求。
b、增加设备：碾压砼的浇筑必须按最大浇筑仓面配制砼的拌和、运输、平仓、碾压所需的设备。
如采用分仓浇筑，则大大增加了仓面处理的工作量，必须增加工期，并且为汽车的进仓卸料带来一定的难度;如按最大浇筑仓面配备一整套的机械设备，则需要投入大量的资金，并且很大部分设备在大部分时间里处于闲滞状态，设备利用率低，还需要投入资金进行设备的保养，造成资金周转的困难。
碾压砼筑坝技术在发展中出现如此“两难”的局面，国内坝工界同行一直在寻找其克服的有效办法，斜层碾压工艺由此而生，并且首先在湖南江垭电站得到实践应用，西溪大坝碾压砼施工在吸取江垭大坝斜层碾压成功经验的基础上，首先在下游围堰进行斜层碾压工艺试验，在试验成功后，应用于主体大坝施工全过程。
二、斜层碾压的施工工艺斜层碾压一般的工艺过程与平层碾压工艺要求是一样的，关键在于斜层的三个要点“坡度、厚度及坡脚处理”的控制。
西溪大坝斜层碾压施工工艺，斜层坡度为I≥10%，碾压层厚为30cm，碾压砼摊铺厚度为34～36cm。
斜层碾压工艺为：1、浇筑要领图：浇筑要领图描述详细的施工方案，每一仓块由工程技术人员绘制，仓面指挥长、指挥员、质检员等均必须在开浇前熟悉浇筑要领，并按浇筑要领图的要求组织实施。
1 / 6xxxx抽水蓄能电站工程上库坝垫层料斜面碾压试验、斜面碾压及砂浆护面施工措施签发：校核：编写：中国水利水电第十四工程局江苏沙河电站项目部一九九九年六月二十一日一、概述沙河抽水蓄能电站上水库由环库公路、主坝（南、北坝段）、东副坝及库盆四部分组成。
主坝和东副坝均为堆石面板坝。
目前，主坝北段已填至EL107.5高程，主坝南段已填至EL104高程，东副坝次堆区已达EL114高程。
由于雨季已来临，为防止雨水冲刷及浸泡垫层料，同时也为了确保垫层料的施工质量，决定主坝（包括南北坝段）分两次进行垫层料斜面碾压，东副坝斜面碾压一次完成。
主坝（包括南北坝段）在EL107.5高程处进行第一次斜面碾压，第二次斜面碾压在坝顶进行。
其碾压工程量为：主坝：25903M2 ，xx：6764.4M2。
二、施工布置1、水电的布置a、供水：2 / 6主要由500m3的水池供水，从上进出水口处的供水管接2〃管，供碾压洒水及养护作用。
b、供电由环库已架设的四榀线接引。
2、施工道路布置施工道路主要采用坝体填筑施工道路。
3、施工机械的布置采用一台EX300反铲作为稳桩，用TY320推土机作牵引，进行斜面碾压（详见附图1）。
三、斜面碾压试验为确保沙河电站上库坝坝体填筑质量，根据设计院《上水库面板堆石坝坝体现场生产性试验技术要求》和招标文件第二卷《技术规范》第七章的规定，须对垫层料进行斜面碾压试验。
因此按《碾压式土石坝施工技术规范》和《土工试验方法标准》规定的方法进行斜面碾压试验，以确定碾压参数，并指导其后的碾层料斜面碾压施工。
1、试验场地的选择根据广州抽水蓄能电站上库面板堆石坝和天荒坪下库坝的施工经验，在坝上进行斜面碾压试验时，垫层料经过一定压实遍数后，压实密度均能达到设计要求。
故本工程直接在北坝段EL107.5以下斜面上进行斜面碾压试验。
试验时在中部选择一块长20m，宽20m的范围进行碾压，呈3×3m布置取样，检查压实密度。
1996年9月26日，洋河水库大坝加固工程粘土斜墙填筑施工前，于大坝桩号0+900处的坝下育种场进行了碾压试脸。
试验场地面积为15m x30m,场地坚实，平整度控制在3cm之内。
试脸城料前均布水准标点12个，以观侧地基的沉降情况。
碾压机械选用洛阳建筑机械制造厂生产的轮胎驭动光轮振动压路机；创毛机械选用241W拖拉机带动改良型旋拱机。
试验用料取自李家怪子枯土料场，夭然含水I为16％一2296，满足压实要求，试脸过程中不再另外加水。
铺料选用30cm,40cm两种试铺厚度；碾压选用2, 4, 6, 8四种试碾遥数；结合层间创毛1·2cm,采用环刀法取样检侧干容重。
碾压试验后，对试验成果进行了综合分析，取得了施工控制参数如下：铺土厚度40cm，振动服压6边，达到设计干容重指标1.66g/am'。
另外侧得地基下降1. 6c口，说明本层振动碾压对其下一层巳填筑料有压实形响。
3坝面is时道路枯土斜墙开始坟筑时，其下游侧高程63. 5m以下的代替料已坡筑成型，并且是坝面上唯一的可行车通道（宽4m)。
所以要在坝面有序进行上料坟筑，就必须从行车通道向枯土坡筑区．筑若干条临时路。
根据_r坝日吸度要求．临时路每.0m修筑一条。
为保证枯土料坡的施工质2，筑路使用同斜靖相同的粘土材料。
但是由于枯土料受重车碾压易“弹赞化‘，以临时路根据现场情况及时进行了更换，每填料2一3层更换一伙。
即将已“弹摘化．的道路拆除，就近新修。
实践证明，在坝上修建临时行车路收效很好，阮方便施工，又能够保证枯土斜Is的施工质ff –4‘层处理基层处理主要指新旧粘土斜堵的结合处理。
原坝顶拆除后，首先将拆除面进行了彻底摘理，寻找旧斜靖的上下游边界，整个坝面共计开挖7个断面．将7个断面的侧且成果进行了综合分析，去掉突出点后平均得出特定高程上的上下游边缓，作为新坟枯土斜端的起始位I.续筑前，将旧斜崎顶面用1 m'挖扭机进行了机材侧毛处理，刨毛深度不小于loem，并洒水润湿以利新旧斜J的良好结合。
昆明市官渡区复兴水库工程粘土心墙土石坝施工技术方案浙江沧海市政园林建设工程有限公司昆明市官渡区复兴水库工程项目部二零一二年十二月1.工程概况施工准备1.1 测量1、测量准备测量放样施工是贯穿工程施工全过程一项十分关键的工作，为此我公司项目经理部成立了专职的测量小组，由具备测量专业执业资格和多年施工工作经验的测量技术人员负责，测量过程按照规范要求进行并留有记录。
（1）人员配备：测量小组由一名具有专业理论水平和实际施工经验的持证工程师负责并主持组织实测方案的编制工作，控制测量根据工程各部位特点由专职测量队员实施。
（2）测量仪器：施工中投入使用的测量仪器如：全站仪、经纬仪、水准仪和钢尺（50m）等都符合《水利水电工程施工测量规范》的施工测量精度要求，并经过有关主管部门批准的具有资质的检验单位的检测，并在检测有效期内使用。
所有测量仪器使用前必须得到工程师的批准。
2、测量基准本工程项目经理部在接到发包人或监理人提供的测量基准点、标点及其相关技术文件后，与发包人、监理人共同校测其基准点、坐标点规范的测量精度，并复核其资料和数据的准确性。
复核无误后，方可投入使用；若有误差立即报告监理工程师，及时解决。
3、建立施工测量控制网（1）工程施工的控制网由两部分组成，即平面控制网和高程控制网。
（2）平面控制网以工程师提供的测量基准点（线）为基准，用全站仪测设出施工区的轴线控制桩及定位控制桩。
轴线控制桩由起点、终点和折点桩组成，为方便施工采用十字交叉法和直角坐标法确定折点桩，及时将施工控制网资料报送工程师审批。
（3）为了便于施工时引测高程及纵横断面测量，在施工前沿山脚走向两侧敷设临时水准点，临时水准点位于开挖线外侧，敷设时提前埋设临时标桩作为水准点，临时水准点间距100m。
（4）平面控制点和水准点标桩选择在不受施工干扰，易于保存桩位的地方，不致发生下沉和位移，标桩做成砼墩，标桩顶面高于地面0.3m。
临时性标桩以木桩为主，对于测量控制网点，采用防护栏、警示牌等保护措施，防止受到毁坏，并修建通向测量控制网点的临时道路。
昆明市官渡区复兴水库工程粘土心墙土石坝施工技术方案浙江沧海市政园林建设工程有限公司昆明市官渡区复兴水库工程项目部二零一二年十二月1.工程概况施工准备1.1 测量1、测量准备测量放样施工是贯穿工程施工全过程一项十分关键的工作，为此我公司项目经理部成立了专职的测量小组，由具备测量专业执业资格和多年施工工作经验的测量技术人员负责，测量过程按照规范要求进行并留有记录。
（1）人员配备：测量小组由一名具有专业理论水平和实际施工经验的持证工程师负责并主持组织实测方案的编制工作，控制测量根据工程各部位特点由专职测量队员实施。
（2）测量仪器：施工中投入使用的测量仪器如：全站仪、经纬仪、水准仪和钢尺（50m）等都符合《水利水电工程施工测量规范》的施工测量精度要求，并经过有关主管部门批准的具有资质的检验单位的检测，并在检测有效期内使用。
所有测量仪器使用前必须得到工程师的批准。
2、测量基准本工程项目经理部在接到发包人或监理人提供的测量基准点、标点及其相关技术文件后，与发包人、监理人共同校测其基准点、坐标点规范的测量精度，并复核其资料和数据的准确性。
复核无误后，方可投入使用；若有误差立即报告监理工程师，及时解决。
3、建立施工测量控制网（1）工程施工的控制网由两部分组成，即平面控制网和高程控制网。
（2）平面控制网以工程师提供的测量基准点（线）为基准，用全站仪测设出施工区的轴线控制桩及定位控制桩。
轴线控制桩由起点、终点和折点桩组成，为方便施工采用十字交叉法和直角坐标法确定折点桩，及时将施工控制网资料报送工程师审批。
（3）为了便于施工时引测高程及纵横断面测量，在施工前沿山脚走向两侧敷设临时水准点，临时水准点位于开挖线外侧，敷设时提前埋设临时标桩作为水准点，临时水准点间距100m。
（4）平面控制点和水准点标桩选择在不受施工干扰，易于保存桩位的地方，不致发生下沉和位移，标桩做成砼墩，标桩顶面高于地面0.3m。
临时性标桩以木桩为主，对于测量控制网点，采用防护栏、警示牌等保护措施，防止受到毁坏，并修建通向测量控制网点的临时道路。
1、工程概况本工程位于XXXX村，灰场四周初期坝采用均质土坝，顶宽2.0m，坝高2.4m。
均质土坝工程量约为1.55X104m3.坝体填筑采用灰场内土料。
坝外坡比为1：2，内坡比为1：2。
2、引用标准SDJ213-83 《碾压式土石坝施工技术规范》SL260-98 《堤防工程施工规范》SL18-2004 《渠道防渗工程技术规范》SL52—1993 《水利水电工程施工测量规范》SL38-92 《水利水电基本建设工程单元工程质量等级评定标准（七）》SL239-1999 《堤防工程施工质量评定与验收规程》GB/T 17642-2008 《土工合成材料非织造布复合土工膜》3 、施工准备3.1对合同及设计文件进行深入具体条件编好施工组织设计。
3.2做好各项技术准备，并做好“四通一平”临建工程，各种设备和器材的准备工作。
导流及引排水工程已完成。
3.3测量放样工作已验收合格，对主要测点已埋设牢固的标架、基石、坝（堤）身放样已按设计预留沉降量。
3.4对土料场进行现场核查，贮量应大于需用量的1.5-2.5倍。
土质及天然含水量符合设计要求。
3.5施式机械、试验设备到位，已做防渗体土料碾压试验，基础清理已完成并经过验收。
4 、施工操作要求4.1土料开挖4.1.1料场开挖前应划定开挖范围，清除树根乱石及妨碍施工的一切障碍物，排除场内积水，开好排水沟。
4.1.2土料的天然含水量接近施工控制下值时，采用立面开挖，含水量偏大时，采用平面开挖。
4.1.3当层状土料有需剔除的不合格料层时，用平面开挖，当层状土料允许掺混时，用立面开挖。
4.1.4冬季施工宜用立面开挖。
4.1.5取土坑壁应稳定，立面开挖时严禁掏底施工。
4.2铺料4.2.1防渗体土料铺筑应平行堤轴线顺次进行，分段作业和长度不应小于100m，人工作业时不小于50m。
4.2.2作业面宜分成铺土、碾压、检验三段，以利流水作业，应分层统一铺土，统一碾压，专人取样检验，严禁出现界沟。
高坝洲大坝碾压混凝土斜层施工1 工程概况高坝洲二期工程大坝，从左至右分为表孔13~19坝段，升船机20坝段，右重力21~23坝段；前缘总长188.5m，坝顶高程83.0m。
表孔七个坝段长116.5m，共计六孔，孔中设坝段分缝；溢流面为WES型实用堰，堰顶宽14.0m，堰顶高程62.0m，中墩厚4.2m，为燕尾式宽尾墩；坝底最大宽度42.05m，建基面最低高程29.5m，基础垫层为1.5m厚的常态混凝土，垫层至▽59.0m主要为碾压混凝土；下游12m范围，▽41.0m以下和闸墩等为常态混凝土。
升船机坝段和重力坝段的上游面垂直，下游▽76.33m以下为1：0.75斜坡，其余为垂直面，建基面为阶梯状。
20、21坝段垫层仍为1.5m厚的常态混凝土，碾压混凝土结止在▽62.0m，其余部分以及其它坝段均为常态混凝土。
大坝基础灌浆廊道断面为300cm×350cm，在20#坝段以左底板高程37.0m；以右为陡坡廊道。
13～20坝段下游设有200cm×250cm的排水廓道，底板高程34.0m （参见图2）。
二期大坝混凝土共计17万m3，其中碾压混凝土10万m3。
根据高坝洲工程发电及渡汛要求，大坝必须在九九年五月底前全线达到▽60.5m，具备六月底防大汛形象，同时设计要求除表孔溢流面混凝土可以滞后施工外，闸墩须随碾压混凝土同步上升。
2 碾压混凝土斜层施工的必要性碾压混凝土斜层施工，即从浇筑仓位的一端向另一端推进，以斜层退铺碾压，使混凝土达到设计压实容重的新工艺。
其特别适于长度大的仓面，通过调控斜层面的坡比，即可适应现场实际生产能力，且便于各工序流水作业。
该工艺在国内江垭大坝工程首次运用,非常成功。
高坝洲大坝碾压混凝土选用斜层法施工主要基于以下几点：⑴、高坝洲主体工程要求三年发电、五年建成，汛前二期工程大坝必须及时达到渡汛高程，碾压混凝土仅有不到三个月的施工期，因此须缩短施工间歇，力争做到连续浇筑。
施工技术方案申报表（[ 2006 ]技案01 号）合同名称：渠道除险加固工程施工Ⅱ标合同编号：SLJG-SG2说明：本表一式4份，由承包人填写。
监理机构审签后，随同审批意见，承包人、监理机构、发包人、设代机构各1份。
粘土斜墙工程施工方案一、粘土斜墙采用与堤身加培工程同时施工的施工方案。
二、清基削坡1、堤身清基（1）施工工艺（2）堤身清基基本要求①堤身填筑施工前应对填筑的基面进行清理，基面表层的淤泥、腐质土、泥炭土系不合格土和草皮杂质土等必须清除。
②植被清理范围必须延伸至离施工图所示最大开挖边线外侧不少于3米。
③对清基过程中发现的文物古迹，应按国家相关的法规处理。
④清基完成后应对清基面进行平整压实。
⑤堤基清基属隐蔽工程要进行隐蔽工程验收。
（3）清基准备①、根据施工进度计划进场施工机械设备要满足清基需要。
②、根据业主及监理工程师确认的施工图纸进行精确放样，确定清基边线。
（4）清基施工根据本工程的施工断面情况选择清基设备，采用挖掘机进行清基，弃土采用5T自卸车运至监理工程师指定的地点堆放。
2、堤身削坡在清基完成后即进入堤基削坡平整压实施工。
首先根据施工图纸，用水准仪测量设计标准渠底高程，在保证此高程处渠底宽度达到20米后，放出标准渠渠脚线，然后按设计渠顶高程与设计标准渠渠底高程的差值和设计标准渠的坡比计算出设计标准渠顶位置，按设计图纸要求确定上削坡面边线。
采用挖掘机削坡，将削坡土运至背水坡用于回填。
削坡过程中测量员用水准仪测量并校核，以确保按设计削坡，削坡后坡面用推土机进行平整压实。
平整压实后抽样进行干容重试验，检验压实效果是否符合设计要求。
3、隐蔽工程验收整个清基削坡工程完成并经施工班组自检，施工项目部复检合格后，由施工项目部向监理机构申请进行隐蔽工程验收。
在监理工程师验收合格后，方可进行下道工序（粘土斜墙填筑）的施工。
三、堤身粘土斜墙填筑填筑土方采用1m3挖掘机开挖，5t自卸车运输。
1、料场的标识保护及排水对确定使用的料场，设置若干固定基桩，进行标识，并做好记录。
xxxx抽水蓄能电站下水库大坝土建工程粘土心墙堆石坝碾压试验方案编号： B2-02-012xxxxx局股份有限公司xxxx抽水蓄能电站下水库大坝土建工程项目经理部年月xxxx抽水蓄能电站下水库大坝土建工程粘土心墙堆石坝碾压试验方案审核：校核：编写：目录1.工程概况 ·················································································３2.土石料的加工及制备 ··································································３3.现场碾压试验 ···········································································３3.1.堆石坝碾压试验的内容与目的····················３3.2.设计对不同坝料碾压压实的技术要求·················４3.3.碾压试验场地···························５3.4.碾压设备的选择··························５3.5.碾压试验步骤与方法························６3.6.试验工具·····························８3.7.碾压试验场地布置·························９4.进度安排和人配备 ··································································１０4.1.碾压试验进度安排························１０4.2.试验有关人员的配备·······················１０5.碾压试验成果的提交 ·······························································１１附图：1、粘土心墙堆石坝碾压试验场地平面布置图（HXDZ-XKFB-SY-01）1.工程概况xxxx抽水蓄能电站下水库大坝土建工程位于xxxx县内，下水库副坝为粘土心墙堆石坝，位于主坝的左侧，主体工程包括粘土心墙防渗体、上下游堆石坝体、坝基粗砂碎石垫层、坝基过渡层、心墙侧反滤料及过渡料、干砌石护坡等工程。
碾压土石坝粘土斜墙施工刘菊琴（中国水利水电第十二工程局第二工程公司，浙江金华321027 ）［摘要］基于江西金山金矿阳山尾矿库大坝工程特点，详细阐述了施工布置、施工顺序和施工方法，并对施工质量控制做了简要介绍。
结果表明，通过采用有效的施工措施，保证了工期，节约了成本。
［关键词］土石坝；碾压；施工技术［中图分类号］TV641 . 2 ［文献标识码］A ［文章编号］100223498 ( 2008) S120022 204C on struc tion on Ro Iler C om pacted Ea rth S tockD am C lay In clined - waIIL iu J uq n(The Second Eng ineering C o of S inohydro B ureau 12 Co , L td , J inhua, Zhejiang 321027, Ch ina)A b stra c t:B a sed on enginee ring cha rac te ristic s of go ld ta ilings dm of J in shan in J iangxi, con struc ton a rrangm en t, se> quenceand m e thod a re ou tlined in de ta il Then, the con struc ton qua lity con to l is b riefly in troduced The re su lts shov con struc tion p er iod is a ssured and cost is saved by sel ecting effec tive m easure sKey word s：earth^ock dam; ro ller comp ac ted; construc tion technology1工程概况江西金山金矿阳山尾矿库大坝工程位于德兴市花桥镇境内，因原尾矿库（1号库）已不能满足正常堆坝所必需的干滩长度和澄清距离，为保证矿山的持续发展，决定筹建一座新的尾矿库即阳山尾矿库。
主要由主坝、排水管、连接井、排水斜槽、溢洪道和I号副坝等 6个分部工程组成，主坝为碾压粘土防渗斜墙土石混合坝，坐卧于第四系坡积粘土层或强风化粘土层上。
坝顶高程120. 0m,坝轴线最低原地面高程84. 12m，清除草皮、树根、腐殖土和浮土等，基底清至第四系坡积粘土层或强风化岩层，清基深度约为0. 8m，坝底清基后高程为83. 32m ,坝高36 68m，坝顶宽度5m，坝顶轴线长 180. 0m。
上游坝坡1 : 2. 75 ,下游坝坡1 : 2. 5。
坝基防渗采用在坝基山沟与两岸山体交接处均设置粘土齿槽，其中，粘土齿槽与基底山沟交接处深度为 1. 5m ,与两岸山体交接处深度为 1.0m ,底宽均为3. 0m,粘土齿槽回填粘土后必须采用机械碾压密实，坝身采用碾压均质粘土斜墙和200 /0. 5 /200 复合土工膜共同防渗，均质粘土斜墙底部垂直厚度为4.5m。
200 /0. 5 /200复合土工膜铺在粘土斜墙上，其中复合土工膜在坝基山沟处嵌入深度为 1. 5m,在两岸山体嵌入深度为 1. 0m。
复合土工膜上铺一层砂石混合料垫层,厚200mm,上游坝面采用 C15素混凝土预制块护坡，厚10cm，并用M7. 5水泥砂浆灌缝。
粘土防渗斜墙填筑土料就近在库区内采掘，斜墙应均匀密实，具有足够的抗剪强度，较小的压缩性，设计压实度为0. 96; 土料粒径 < 5mm，连续级配，土质均匀，并且应按碾压试验确定的最优含水量，最大干密度控制。
粘土斜墙渗透系数 < 1 X10 - 5 cm / s 库区气候属亚热带湿润气候，年平均气温17 °C ,最低为-9 C ,最高为42 C ；雨量充沛，年平均降雨量 1 900mm，多集中在 5〜6月。
2施工特点及施工难点本工程2005年3月10日工程正式开工，合同竣工日期为2005年9月10日。
土方填筑计划在6月下旬至8月底施工，由于业主库内移民问题及前期资金不到位等原因，造成本应在施工黄金季节的土方填筑工作，推迟到2005年11月才开始施工，导致土方填筑工作处于跨年度和雨季施工中，造成巨大的施工困难，施工进度严重滞后。
而业主又要求在2006年6月水库能开始蓄水（后因雨水太多，此目标延期至7月底）。
此时土方填筑工程量为量4万m3，复合土工膜铺设部合理组合劳动力及机械配置季施工的各项施工措施。
粘土齿槽开挖已达到原设计要求，但长沙勘察设，风化料20万m3,粘土16 862m2。
这就要求项目，优化施工方案，做好雨［收稿日期］2008 2）9212［作者简介］刘菊琴，中国水利水电第十二工程局第二工程公司工程师，工程科科长，浙江省金华市白龙桥镇321027 ,电话：（0579 ） 83231314 , E2mai l: sx1111@126. ccm计院在验槽时提出齿槽达不到防渗要求，提出帷幕灌浆防渗处理建议。
这对施工单位来说是件好事：①可以理所当然的延长工期，减少施工单位压力；②可以增加工程预算，提高获利空间。
但考虑到业主生产要求，此时再进行帷幕灌浆施工，该工程工期更是无法保证。
于是提出将齿槽基底开挖至块状强风化基层,并在齿槽内浇筑300mm厚C15 / S6防渗混凝土，倒T形。
这样能保证齿槽基底与土工膜结合紧密，提高整体防渗性能。
3施工布置31施工道路坝体防渗斜墙填筑施工道路分3层布置，坝底利用原沟底道路做下基坑施工道路，105、110m高程与坝顶120m高程处在两岸坝肩上各修建一条上坝公路, 用于坝体防渗斜墙填筑料运输。
32施工用水从坝体右岸山体用2吋软管引至施工区。
3 3施工用电从钢筋加工厂配电箱引入到施工区。
3 4混凝土拌合系统布置混凝土量仅 300m3,一台0. 4 m3混凝土拌合机，就近布置。
3 5施工流程（见图1）图1施工流程示意河床部位为1. 5m,两岸山体部位为1m。
基底杂物、树根、尖角及松动岩块清除干净，边坡上的悬挂体、尖角、块石清理干净，保持坡面平整，基底内积水和渗水排除干净。
坝下排水管结合部位应将混凝土表面清理干净。
4. 2齿槽内浇混凝土与铺设土工膜按设计变更要求浇筑混凝土与铺设复合土工膜：先浇筑150mm厚混凝土后再铺设土工膜，力求平整，张拉不宜过紧，按照规范要求搭接焊，焊缝宽度10cm。
验收合格后，再浇筑剩余混凝土。
拆模、养护，达到规定强度后才能进行土方填筑。
4. 3装卸、摊铺与平整基础面、结合面验收合格后，方可进行土料填筑。
挖掘机开挖装料，采用自卸车进占法上料，一边卸料，推土机随即平仓，交替作业，向前扩展，使汽车在松土上行驶，汽车每次行驶时，应避免行驶在同一条道路上。
为保证铺土厚度 30 cm，在填筑土的外侧设立铺土厚度标志杆，按标志杆分层铺土。
填土先从基础面低洼处开始，用蛙式打夯机夯实。
当填土厚度满足机械碾压厚度后，再用振动碾碾压，机械碾压不到的部位采用蛙式打夯机夯实。
蛙夯或平板夯夯不到的边角部位，用木锤或尖头木夯夯实。
4. 4碾压与接缝处理作业面分层统一铺土、统一碾压。
采用振动碾碾压,行驶方向和铺料方向平行于坝轴线，行车速度不大于2 km / h分段碾压时，相邻两段交接带碾迹应彼此搭接，垂直碾压方向搭接宽度0. 3〜0. 5m，顺碾压方向搭接宽度1〜1. 5m，当段之间不可避免的出现高差时交接处应以斜坡相接，坡面不陡于 1 3。
与岸坡和排水管结合处，应用振动冲击夯或蛙式打夯机逐层夯实严格按照碾压试验确定的各项参数进行碾压（粘土碾压10遍，压实度不小于 0. 96 ）。
4. 5质量检测碾压遍数达到要求后，由监理现场监督现场环刀法取样，由上饶水科所质量检测人员跟班进行土工试验，每层按照规定 200m3取样一次，每层土经验收合格后方可进行下一道工序施工。
4. 6层面处理土料含水量太小时，应在料场进行洒水，一般在碾压前8 h进行，并且在填筑前检测含水率。
遇到雨天时,采用光轮压路机把表面压光，避免积水破坏填筑层，下一层填筑时，采用推土机的齿式刨毛器把表面刨毛,刨毛一般不少于3〜4遍。
4. 7粘土斜墙修坡、坡面土工膜铺设根据测量人员放样，采用挖掘机按照 1 :. 75的坡4主要施工方法41粘土齿槽开挖与处理齿槽基底开挖至块状强风化岩层；齿槽开挖深度:1^94-2013 Ellina Acadcniic Journal Efectrouic Publishing House, All rights httpt'.^www.度进行修坡。
验收合格后按照自下而上，中间向两侧的方式铺设土工膜。
48混合砂垫层铺筑严格按照设计要求进行铺筑，中粗砂垫层垂直厚度为20 cm，摊铺平整、密实，无杂物。
4. 9 C15素混凝土预制块铺设预制块采用自卸车运输至现场，用人工搬运至坡面上。
正六边形护坡预制块安放前，必须仔细放线，然后将预制块从下而上铺设，必须保持砌缝宽度平缝 10 〜15mm,竖缝15〜20cm,采用M 7 5水泥砂浆灌缝，要求表面平整度不大于 10mm。
4. 10复合土工膜铺设4. 10. 1焊接方法复合土工膜焊接采用当今最科学的热合方法，其焊接结果具有抗拉强度高、抗渗能力强、低温柔性好线膨胀系数小、焊缝平整、光滑、耐腐蚀、变形适应能力强等优点。
4. 10. 2现场焊接现场铺设复合土工膜前，场地上的杂物应清除干净，保证场地的平整、密实、不潮湿，基槽表面应平整并压实稳定,确保复合土工膜不被刺破，以免影响使用寿命和防渗效果。
现场铺设复合土工膜，应尽量避免在下雨大风等恶劣气候下进行，如在有风的情况下进行施工，应该边焊边用石块或泥土压住，以防止风吹鼓起复合土工膜引起复合土工膜和地面不密实，影响土工膜的平整度造成聚乙烯膜折叠引起的开裂，甚至还会引起焊缝的破裂，影响焊接质量。
现场铺设人员不应穿硬底鞋损伤。
现场铺设复合土工膜应平顺紧,留有余量以保证膜与地面密贴嵌进水泥或碎石基层泥土）中其嵌入长度应满足设计要求，以保证复合土工膜铺设的稳定性。
回填时应留有一定宽度的复合土工膜待与下次施工连接，对裸露部分的复合土工膜用遮阳布覆盖保护以防止紫外线的照射及砂尘对复合土工膜的污染，以保证下次焊接的质量。
再次焊接时，应先用干净毛巾将上次余留的搭接膜进行清洁处理，以免细砂灰尘影响焊接缝的质量。
4. 10. 3安全措施铺设复合土工膜的工地应禁止吸烟、明火。
4. 10. 4焊接技术要求参照复合土工膜国家标准水静压值参数。
本试验在水利、公路、铁路、电力、市政工程建设等各项工程项目中得到用户一致认可。
4. 10. 5焊接质量检测方法①目测法看焊接缝是否平直、均匀、有无破损；②剥离法将手用适当的力拉焊接缝，看是否焊接牢固。
