碾压式土石坝施工技术规范SDJ213—83中华人民共和国水利电力部有关颁发《碾压式土石坝施工技术规范》旳告知(83)水电水建字第48号为加强水利水电工程建设旳技术管理和提高工程质量，我部组织有关单位对一九六二年颁发旳《碾压式土坝施工技术规范》进行了修订。
修订后旳规范定名为《碾压式土石坝施工技术规范》(SDJ213—83)，现予颁发，自一九八三年十月一日起执行，原规范同步作废。
各单位在执行本规范过程中，要注意总结经验、积累资料，如发现问题，请将意见和有关资料报部水利水电建设总局。
一九八三年三月十五日第一章总则第条本规范合用于1、2、3级碾压式土石坝旳施工，4、5级土石坝可参照执行。
坝高超过50m旳碾压式土石坝，不管等级均应按本规范执行。
本规范所指碾压式土石坝包括均质土坝、由粘性土构成防渗体旳砂卵石坝或堆石坝以及混合坝旳土石坝部分。
对由沥青混凝土、钢筋混凝土或其他材料构成防渗体旳土石坝，其防渗体部分，应执行有关规范旳规定。
第条针对碾压式土石坝旳特点和技术规定，应按不一样坝高采用对应旳施工技术措施。
本规范按下列原则划分坝高级别：最大坝高不不小于30m为低坝；30～70m为中坝；不小于70m为高坝。
第条施工前应根据已同意旳初步设计(包括施工组织设计和概算)、国家和部颁发旳有关原则以及本规范，编制本工程旳施工技术措施与施工规定。
第条本规范内容是针对一般施工技术条件提出旳；在特殊状况下，如需变更本规范某些规定期，应进行充足论证，并按从属关系报请上级同意。
第条施工中必须建立健全各级技术责任制度，推行全面质量管理，建立专职质量检查机构。
第条施工中应积极开展技术革新，改善施工措施，推广先进技术。
对新技术旳采用，必须通过试验和鉴定。
对某些关系重大者，并须报请上级机关同意后方可采用。
第条施工机械旳选型配套，对于保证施工质量、加紧施工进度和减少工程成本具有重要意义。
因此，应根据工程规模、进度和质量等规定，结合详细状况，在也许旳条件下选择合适旳机型。
土石坝碾压施工的规定1. 简介本文档旨在描述土石坝碾压施工的规定。
碾压施工是土石坝施工过程中的一项重要工序，它可以提高土石坝的密实性和稳定性，确保工程质量。
本文将介绍土石坝碾压施工的一般规定和注意事项。
2. 碾压施工规定2.1 施工前准备在进行土石坝碾压施工之前，必须进行充分的准备工作，包括但不限于以下内容：- 确定碾压施工区域和路线，绘制碾压施工图纸；- 确保施工区域内没有障碍物和危险源，确保施工安全；- 准备好碾压设备，包括碾压机、振动碾、温度计等；- 检查施工设备和工具的完好性和安全性，确保设备正常运行；- 制定施工方案和工序，确定碾压施工的具体步骤。
2.2 施工过程在进行土石坝碾压施工时，应按照以下规定进行操作：- 严格按照施工方案和工序进行施工，确保施工的连贯性和合理性；- 控制碾压机的速度和振动频率，以达到土石坝的要求密实程度；- 碾压施工过程中，要注意观察碾压效果和温度变化，及时调整施工参数；- 碾压施工结束后，对施工区域进行清理，确保施工环境的整洁和安全。
2.3 安全注意事项在进行土石坝碾压施工时，应注意以下安全事项：- 碾压施工过程中，操作人员必须佩戴个人防护装备，包括安全帽、防护眼镜、防护手套等；- 严禁在施工区域内拥挤和站立，确保施工区域的通畅；- 施工现场应设置警示标志和安全警戒线，确保施工区域的安全；- 操作人员必须具备碾压机操作证书，并经过相关培训，熟悉碾压机的操作规程；- 在施工过程中，如发现设备异常或安全隐患，应立即停止施工并上报相关负责人。
3. 总结土石坝碾压施工的规定对于确保工程质量和施工安全至关重要。
在施工前准备、施工过程和安全注意事项方面，都需要严格遵守相关规定和要求。
通过遵守规定，合理操作碾压设备，可以有效地提高土石坝的密实性和稳定性，确保工程的顺利进行。
关于碾压式土石坝的施工标准碾压式土石坝施工标准是对土石坝施工过程中碾压作业的技术要求和规范。
碾压式土石坝是利用碾压机械对坝体材料进行压实，以达到一定密实度的土石坝。
施工标准主要包括碾压机械选择、碾压遍数、碾压速度、土石料质量、施工工艺等方面。
一、碾压机械选择1. 根据坝体设计要求，选择合适的碾压机械。
一般采用振动碾、平板碾等。
2. 碾压机械的性能应满足坝体压实要求，主要包括碾压重量、振动频率、行走速度等。
3. 碾压机械应具备良好的行走稳定性和压实均匀性，确保坝体质量。
二、碾压遍数1. 碾压遍数根据土石料的类型、湿度、碾压机械性能等因素确定。
2. 碾压遍数应通过现场试验确定，以达到坝体设计要求的压实度为目标。
3. 碾压过程中，应根据实际情况调整碾压遍数，确保坝体质量。
三、碾压速度1. 碾压速度应根据碾压机械性能、土石料类型和湿度等因素确定。
2. 碾压速度一般控制在3-5公里/小时，特殊情况可适当调整。
3. 碾压速度应保持稳定，确保压实效果均匀。
四、土石料质量1. 土石料应符合坝体设计要求，包括粒径、湿度、强度等指标。
2. 料场选址应充分考虑料源质量、供应能力和运输距离等因素。
3. 料场开采、运输和储存过程中，应采取措施防止土石料质量受损。
五、施工工艺1. 坝体施工应遵循“自下而上、分层压实”的原则。
2. 每层土石料压实后，应进行沉降量检测，确保达到设计要求。
3. 施工过程中，应根据实际情况调整施工工艺，确保坝体质量。
六、质量控制与验收1. 施工过程中，应定期对碾压遍数、碾压速度、土石料质量等参数进行检测。
2. 施工完成后，应进行坝体质量验收，包括压实度、渗透性等指标。
3. 验收不合格的坝体应及时整改，直至达到设计要求。
综上所述，碾压式土石坝施工标准涉及多个方面，施工过程中应严格遵循相关规范，确保坝体质量。
同时，施工单位应加强质量控制与验收，确保工程安全、可靠。
土石坝施工：碾压技术规范1. 概述土石坝施工是水利工程的重要组成部分，碾压技术是土石坝施工的关键环节之一。
本规范旨在提供土石坝施工中碾压技术的详细要求和操作指南，以确保坝体质量、施工安全和工程进度。
2. 施工准备2.1 施工场地施工前应对场地进行清理，清除杂物和障碍物，确保施工场地的平整和稳定。
2.2 施工材料施工材料应符合设计要求，包括土石料、填筑料和结合料等。
材料应具有适宜的粒径、塑性和强度等特性。
2.3 施工设备碾压设备应具备足够的质量、压实度和可靠性。
根据土石料的特性和施工要求，选择适当的碾压机械，如压路机、推土机和振动碾等。
3. 碾压技术要求3.1 碾压前准备在开始碾压前，应进行试压，确定合适的碾压参数，包括碾压速度、遍数和压实度等。
同时，应根据土石料的特性和施工要求，进行土石料的适当处理，如加水、混合等。
3.2 碾压过程碾压过程中应确保土石料的均匀压实。
碾压方向应一致，平行于坝轴线。
根据碾压设备的特性和土石料的特性，进行适当的遍数和速度控制。
同时，应定期检查压实度，确保达到设计要求。
3.3 碾压后的处理碾压完成后，应对坝体进行适当的处理，包括排除积水、修整表面和进行后续的养护等。
同时，应定期进行坝体的检查和监测，确保其稳定和安全。
4. 施工质量控制4.1 压实度检测压实度是评价土石坝施工质量的重要指标之一。
应定期进行压实度检测，包括取样、试验和评价等。
4.2 施工监测施工过程中应进行监测，包括坝体变形、位移和应力等参数的测量。
监测数据应用于评估坝体的稳定性和安全性。
4.3 施工记录应详细记录施工过程中的各项数据和信息，包括碾压遍数、速度、压实度等。
记录应真实、准确并及时整理归档。
5. 安全与环保5.1 施工安全施工过程中应遵守相关安全规定，确保施工人员的安全。
应进行安全培训和交底，配备必要的安全防护设备。
5.2 环境保护施工过程中应采取措施保护环境，包括合理利用水资源、减少噪音和粉尘排放等。
碾压式土石坝施工规范目录前言 (7)目次 (9)1 范围 (11)2 引用标准 (11)3 总则 (12)4 测量 (13)5 导流与度汛 (16)5.1 一般规定 (16)5.2 施工导流 (16)5.3 截流 (17)5.4 度汛 (18)6 坝基与岸坡处理 (19)7 坝料复查与使用规划 (22)7.1 坝料复查 (22)7.2 坝料使用规划 (25)8 施工试验与坝料加工 (27)8.1 施工试验 (27)8.2 坝料加工 (28)9 坝料的开采与运输 (29)9.1 坝料开采 (29)9.2 坝料运输 (32)10 填筑 (33)10.1 一般规定 (33)10.3 雨季填筑 (37)10.4 负温下填筑 (38)10.5 非土质材料防渗体的施工 (39)11 结合部位处理 (41)12 反滤排水设施与护坡 (43)12.1 反滤层 (43)12.2 排水设施 (44)12.3 护坡 (46)13 安全监测 (46)14 施工质量控制 (48)14.1 一般规定 (48)14.2 坝基处理质量控制 (50)14.3 料场质量控制 (50)14.4 坝体填筑质量控制 (51)坝料加工处理 (55)A1 低含水率土料的加水处理 (55)A2 高含水率土料降低含水率的措施 (56)A3 防渗掺合料制方法 (57)A4 宽级配砾质土级配调整(剔除粗粒)方法 (58)碾压试验 (58)B1 试验目的 (58)B2 压实机械的选择 (59)B3 碾压试验 (59)B5 成果整理 (62)压实质量检验与管理 (63)C1 含水率测定 (63)C2 密度测定 (64)C3 各种坝料现场鉴别项目与指标 (67)C4 三点击实试验法 (68)C5 质量控制的统计分析 (72)本标准的用词说明 (76)条文说明 (78)1 范围 (78)3 总则 (79)4 测量 (79)5 导流与度汛 (80)5.1 一般规定 (80)5.2 施工导流 (80)5.3 截流 (81)5.4 度汛 (81)6 坝基与岸坡处理 (82)7 坝料复查与使用规划 (84)7.1 坝料复查 (84)7.2 坝料使用规划 (85)8 施工试验与坝料加工 (86)8.1 施工试验 (86)9 坝料的开采与运输 (87)9.1 坝料开采 (87)9.2 坝料运输 (88)10 填筑 (88)10.1 一般规定 (88)10.2 填筑施工 (89)10.3 雨季填筑 (92)10.4 负温下填筑 (92)10.5 人工材料防渗体的施工 (93)11 结合部位处理 (93)12 反滤排水设施与护坡 (95)12.1 反滤层 (95)12.2 排水设施 (96)12.3 护坡 (97)13 安全监测 (97)14.1 一般规定 (99)14.2 坝基处理质量控制 (104)14.3 料场质量控制 (104)14.4 坝体填筑质量控制 (104)14.5 护坡和排水反滤质量控制 (106)中华人民共和国电力行业标准备案号:J91 -2001中华人民共和国电力行业标准DL/T 5129—2001碾压式土石坝施工规范Specifications for rolledEarth－rockfill dam construction编单位:中国水利水电科学研究院批准部门：中华人民共和国国家经济贸易委员会批准文号：国经贸电力［2001]125号2001—02—12 发布 2001-07-01 实施中华人民共和国国家经济贸易委员会发布前言本标准是根据原电力工业部科技司技综［1996］40号文“关于下达1996年制定、修订电力行业标准计划项目（第一批）的通知”的要求进行修订的。

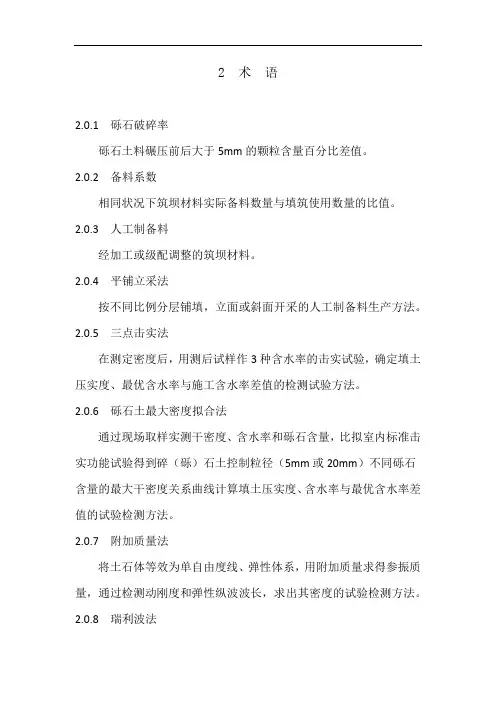

2 术语2.0.1 砾石破碎率砾石土料碾压前后大于5mm的颗粒含量百分比差值。
2.0.2 备料系数相同状况下筑坝材料实际备料数量与填筑使用数量的比值。
2.0.3 人工制备料经加工或级配调整的筑坝材料。
2.0.4 平铺立采法按不同比例分层铺填，立面或斜面开采的人工制备料生产方法。
2.0.5 三点击实法在测定密度后，用测后试样作3种含水率的击实试验，确定填土压实度、最优含水率与施工含水率差值的检测试验方法。
2.0.6 砾石土最大密度拟合法通过现场取样实测干密度、含水率和砾石含量，比拟室内标准击实功能试验得到碎（砾）石土控制粒径（5mm或20mm）不同砾石含量的最大干密度关系曲线计算填土压实度、含水率与最优含水率差值的试验检测方法。
2.0.7 附加质量法将土石体等效为单自由度线、弹性体系，用附加质量求得参振质量，通过检测动刚度和弹性纵波波长，求出其密度的试验检测方法。
2.0.8 瑞利波法对填筑材料进行瞬态瑞利波测试，利用其波速的频散性特性和传播速度与介质密度的相关性检测填筑材料干密度的一种原位测试方法。
2.0.9 核子密度仪法利用核子水分—密度仪测定填筑材料密度和含水量的物理测试方法。
2.0.10 压沉值法用碾压前后表面沉降值指标评价土石料压实效果的检测方法。
3 导流与度汛3.1 一般规定3.1.1 导流与度汛应执行DL 5180、DL/T 5114、DL/T 5395和DL/T 5397等的有关规定。
3.1.2 应制定导流和度汛施工措施计划。
3.1.3 应加强汛期水文气象预报，制定非常情况下的应急预案，确保工程及下游地区安全。
3.2 导流3.2.1 宜采用隧洞过流、一次断流的导流方式。
3.2.2 采用原河床分期导流时，应保证束窄河床后的水流冲刷、河床下切不影响纵向围堰的运行安全。
有通航要求时，还应满足航运条件。
特殊情况下，需在已完成的截水槽或防渗墙上过流的，应采取可靠的保护措施。
3.2.3 导流泄水建筑物的进出水口与截流围堰之间应有足够的距离，以减小水流淘刷及闭气难度。

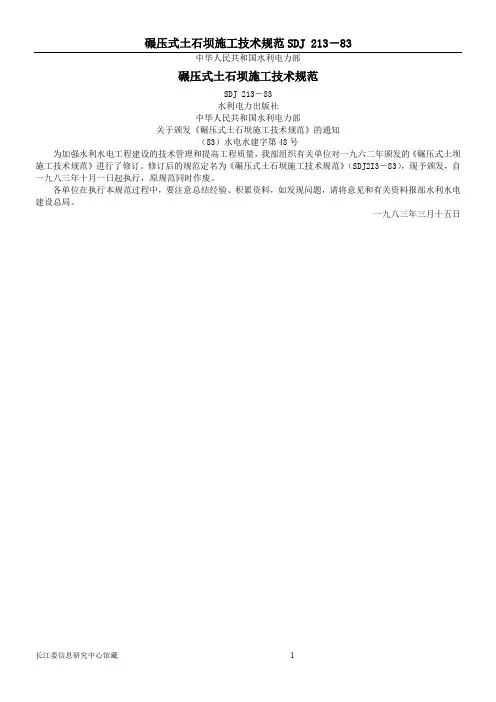

中华人民共和国水利电力部碾压式土石坝施工技术规范SDJ 213－83水利电力出版社中华人民共和国水利电力部关于颁发《碾压式土石坝施工技术规范》的通知（83）水电水建字第48号为加强水利水电工程建设的技术管理和提高工程质量，我部组织有关单位对一九六二年颁发的《碾压式土坝施工技术规范》进行了修订。
修订后的规范定名为《碾压式土石坝施工技术规范》（SDJ2I3－83），现予颁发，自一九八三年十月一日起执行，原规范同时作废。
各单位在执行本规范过程中，要注意总结经验、积累资料，如发现问题，请将意见和有关资料报部水利水电建设总局。
一九八三年三月十五日目录第一章总则第二章测量第三章导流与渡汛第一节施工导流第二节截流第三节渡汛第四章坝基与岸坡处理第五章料场复查与规划第一节料场复查第二节料场规划第六章施工试验坝料加工第一节施工试验第二节坝料加工第七章坝料的开采与运输第一节坝料开采第二节坝料运输第八章填筑第一节填筑施工第二节雨季填筑第三节负温下填筑第九章接缝处理第十章反滤排水设备及护坡施工第一节反滤层第二节排水设备第三节护坡第十一章观测设备埋设第十二章施工质量控制第一节坝基处理质量控制第二节料场质量控制第三节坝体填筑质量控制第四节护坡和排水反滤质量控制第十三章工程验收附录一基坑排水与渗水处理附录二坝料加工处理附录三坝料的开采与运输附录四压实机械与碾压试验附录五压实质量检验与管理第一章总则第1．0．1条本规范适用于1、2、3级碾压式土石坝的施工，4、5级土石坝可参照执行。
坝高超过50米的碾压式土石坝，不论等级均应按本规范执行。
本规范所指碾压式土石坝包括均质土坝、由粘性土组成防渗体的砂卵石坝或堆石坝以及混合坝的土石坝部分。
对由沥青混凝土、钢筋混凝土或其他材料组成防渗体的土石坝．其防渗体部分，应执行有关规范的规定。
第1．0．2条针对碾压式土石坝的特点和技术要求，应按不同坝高采取相应的施工技术措施。
本规范按下列标准划分坝高级别：最大坝高小于30米为低坝；30米至70米为中坝；大于70米为高坝。
碾压式土石坝施工规范1 范围本标准给出了碾压式土石坝施工的技术要求和安全监测、质量控制等内容。
本标准适用于1、2、3级碾压式土石坝的施工，4、5级土石坝应参照执行。
坝高超过70m 的碾压式土石坝，不论等级均应按本标准执行。
对于200m以上的高坝及特别重要和复杂的工程应作专门研究。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB6722-1986 爆破安全规程GB50201-1994 防洪标准GB50290-1998 土工合成材料应用技术规范DL / T5128-2001 混凝土面板堆石坝施工规范SD220-1987 土石坝碾压式沥青混凝土防渗墙施工规范SDJ12-1978 水利水电枢纽工程等级划分及设计标准（山区、丘陵区部分）SDJ17-1978 水利水电工程天然建筑材料勘察规程SDJ217-1987 水利水电枢纽工程等级划分及设计标准（平原、滨海部分）（试行）SDJ218-1984 碾压式土石坝设计规范SDJ336-1989 混凝土大坝安全观测技术规范SDJ338-1989 水利水电工程施工组织设计规范（试行）SL52-1993 水利水电工程施工测量规范SL60-1994 土石坝安全监测技术规范SL62-1994 水工建筑物水泥灌浆施工技术规范SL169-1996 土石坝安全监测资料整编规程SL174-1996 水利水电工程混凝土防渗墙施工技术规范SL237-1999 土工试验规程3总则3.0.1 为了反映近年来土石坝施工技术的重大进展，对SDJ213-83《碾压式土石坝施工技术规范》进行修订，以适应当前土石坝建设的需要。
3.0.2 土石坝的级别应按照GB50201、SDJ12、SDJ217中的有关规定确定。
3.0.3 本标准按SDJ218的规定按坝高划分为高、中、低坝。
碾压式土石坝施工规范目录前言 (7)目次 (9)1 范围 (11)2 引用标准 (11)3 总则 (12)4 测量 (13)5 导流与度汛 (16)5.1 一般规定 (16)5.2 施工导流 (16)5.3 截流 (17)5.4 度汛 (18)6 坝基与岸坡处理 (19)7 坝料复查与使用规划 (22)7.1 坝料复查 (22)7.2 坝料使用规划 (25)8 施工试验与坝料加工 (27)8.1 施工试验 (27)8.2 坝料加工 (28)9 坝料的开采与运输 (29)9.1 坝料开采 (29)9.2 坝料运输 (32)10 填筑 (33)10.1 一般规定 (33)10.3 雨季填筑 (37)10.4 负温下填筑 (38)10.5 非土质材料防渗体的施工 (39)11 结合部位处理 (41)12 反滤排水设施与护坡 (43)12.1 反滤层 (43)12.2 排水设施 (44)12.3 护坡 (46)13 安全监测 (46)14 施工质量控制 (48)14.1 一般规定 (48)14.2 坝基处理质量控制 (50)14.3 料场质量控制 (50)14.4 坝体填筑质量控制 (51)坝料加工处理 (55)A1 低含水率土料的加水处理 (55)A2 高含水率土料降低含水率的措施 (56)A3 防渗掺合料制方法 (57)A4 宽级配砾质土级配调整(剔除粗粒)方法 (58)碾压试验 (58)B1 试验目的 (58)B2 压实机械的选择 (59)B3 碾压试验 (59)B5 成果整理 (62)压实质量检验与管理 (63)C1 含水率测定 (63)C2 密度测定 (64)C3 各种坝料现场鉴别项目与指标 (67)C4 三点击实试验法 (68)C5 质量控制的统计分析 (72)本标准的用词说明 (76)条文说明 (78)1 范围 (78)3 总则 (79)4 测量 (79)5 导流与度汛 (80)5.1 一般规定 (80)5.2 施工导流 (80)5.3 截流 (81)5.4 度汛 (81)6 坝基与岸坡处理 (82)7 坝料复查与使用规划 (84)7.1 坝料复查 (84)7.2 坝料使用规划 (85)8 施工试验与坝料加工 (86)8.1 施工试验 (86)9 坝料的开采与运输 (87)9.1 坝料开采 (87)9.2 坝料运输 (88)10 填筑 (88)10.1 一般规定 (88)10.2 填筑施工 (89)10.3 雨季填筑 (92)10.4 负温下填筑 (92)10.5 人工材料防渗体的施工 (93)11 结合部位处理 (93)12 反滤排水设施与护坡 (95)12.1 反滤层 (95)12.2 排水设施 (96)12.3 护坡 (97)13 安全监测 (97)14.1 一般规定 (99)14.2 坝基处理质量控制 (104)14.3 料场质量控制 (104)14.4 坝体填筑质量控制 (104)14.5 护坡和排水反滤质量控制 (106)中华人民共和国电力行业标准备案号：J91 —2001中华人民共和国电力行业标准DL/T 5129—2001碾压式土石坝施工规范Specifications for rolledEarth－rockfill dam construction编单位：中国水利水电科学研究院批准部门：中华人民共和国国家经济贸易委员会批准文号：国经贸电力［2001］125号2001-02-12 发布 2001-07-01 实施中华人民共和国国家经济贸易委员会发布前言本标准是根据原电力工业部科技司技综［1996］40号文“关于下达1996年制定、修订电力行业标准计划项目(第一批)的通知”的要求进行修订的。
原水利电力部曾于1958年颁发《碾压式土坝暂行施工技术规范》，并于1962年修订颁发，1983年再次修订颁发SDJ213—1983 《碾压式土石坝施工技术规范》。
十年来，我国土石坝建设有很大发展，工程规模和技术难度都居世界前列，施工综合机械化方面有长足的进步，工程的管理体制也已改革。
本标准修订的目的在于总结施工中的经验，使其适应当前的技术进展和体制改革的需要，并代替SDJ213—1983。
这次修订的主要内容有：强化现代综合机械化施工的内容，淡化人力施工的内容；适应扩大筑坝材料使用范围的新进展，增加堆石料、砾石土风化料防渗体、建筑物开挖渣料等料物施工要求的内容；压实机具方面，突出振动碾的作用及应用经验；补充土工合成材料等新材料的应用；补充施工质量检验的新技术；补写条文说明。
混凝土面板堆石坝和沥青混凝土防渗土石坝的施工都有门标准，应与本标准配套使用。
本标准的附录A、附录B、附录C、附录D都是标准的附录。
本标准归口单位：电力行业水电施工标准化技术委员会本标准编单位：中国水利水电科学研究院本标准参编单位：中国水利水电第五工程局、中国水利水电第十四工程局、陕西省水电工程局、南京水利科学研究院。
本标准主要起草人：蒋国澄、刘令瑶、柏树田、杜永明、庄德威、苗树英、司洪洋、金诚和、周晓光本标准由电力行业水电施工标准化技术委员会负责解释。
目次前言1 范围中华人民共和国电力行业标准2 引用标准3 总则4 测量5 导流与度汛6 坝基与岸坡处理7 坝料复查与使用规划8 施工试验与坝料加工9 坝料的开采与运输10 填筑11 结合部位处理12 反滤排水设施与护坡13 安全监测14 施工质量控制附录A(标准的附录) 坝料加工处理附录B(标准的附录) 碾压试验附录C( 标准的附录) 压实质量检验与管理附录D(标准的附录) 本标准的用词说明条文说明1 范围本标准给出了碾压式土石坝施工的技术要求和安全监测、质量控制等内容。
本标准适用于1 、2 、3 级碾压式土石坝的施工，4 、5 级土石坝应参照执行。
坝高超过70m的碾压式土石坝，不论等级均应按本标准执行。
对于200m 以上的高坝及特别要和复杂的工程应作专门研究。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB6722—1986 爆破安全规程GB50201—1994 防洪标准GB50290—1998 土工合成材料应用技术规范DL ／T5128 —2001 混凝土面板堆石坝施工规范SD220—1987 土石坝碾压式沥青混凝土防渗墙施工规范SDJ12 1978 水利水电枢纽工程等级划分及设计标准山区、丘陵区部分SDJ17—1978 水利水电工程天然建筑材料勘察规程SDJ217—1987 水利水电枢纽工程等级划分及设计标准(平原、滨海部分)(试行)SDJ218—1984 碾压式土石坝设计规范SDJ336—1989 混凝土大坝安全观测技术规范SDJ338—1989 水利水电工程施工组织设计规范(试行)SL52—1993 水利水电工程施工测量规范SL60—1994 土石坝安全监测技术规范SL62—1994 水工建筑物水泥灌浆施工技术规范SL169—1996 土石坝安全监测资料整编规程SL174—1996 水利水电工程混凝土防渗墙施工技术规范SL237—1999 土工试验规程3 总则3.0.1 为了反映近年来土石坝施工技术的大进展，对SDJ213—83 《碾压式土石坝施工技术规范》进行修订，以适应当前土石坝建设的需要。
3.0.2 土石坝的级别应按照GB50201、SDJ12、SDJ217 中的有关规定确定。
3.0.3 本标准按SDJ218 的规定按坝高划分为高、中、低坝。
3.0.4 施工单位应根据合同文件、监理工程师签发的施工图纸，本标准及有关现行标准，编制施工组织设计和施工技术措施，报监理工程师审批后，作为组织施工的依据。
3.0.5 应积极推广使用通过试验和鉴定的各项新技术、新工艺、新材料、新设备。
3.0.6 应根据工程规模、进度和质量等要求，结合具体情况，选择适应的机型，尽量使其配套成龙，提高机械化施工水平，并应加强机械设备的管理和维修，使其保持良好的状态。
3.0.7 土石坝施工除应符合本标准外，尚应符合现行国家和行业标准的规定。
4 测量4.0.1 开工前，在监理工程师持下，勘测设计单位应将勘测设计阶段引用和测设的平面控制点、高程控制点、主要建筑物轴线方向桩和起点、坝址附近地形图等有关测量资料向施工单位交底，现场交接各控制点，并对坝区原设控制点进行复查和校测，并补充不足或丢失部分。
原测量控制网精度不符合本标准要求，或妨碍建筑物施工以及受爆破震动影响，均应新测设施工控制网。
4.0.2 根据勘测阶段的控制点成果，施工单位须建立满足施工需要的坝区施工控制网，对三等以上精度的控制网点以及坝轴线标志点，应设置强制归心观测墩，并应报请监理工程师复测审核。
施工控制网以坝体控制为主，同时须满足要建筑物的控制要求。
在坝轴线两端、坝体以外，不受施工、滑坡或爆破等影响的适当地点，测设永久性标石，并标明桩号，架设标架。
4.0.3平面控制的测设精度规定如下：坝轴线长度大于等于500m 的1 、2 级坝首级控制网应符合三等测角网精度要求，坝轴线、副线应符合四等测角网精度要求，坝轴线长度小于500m的1 、2级坝以及3 级坝，其首级控制网应符合四等测角网精度要求，坝轴线、副线的测设应符合五等测角网精度要求；4、5级坝可按五等测角网精度要求。
测角网可用相应等级的测边网、边角网代替。
三、四、五等平面控制网，可用相应等级的导线网代替。
各等级平面控制网要技术要求应符合SL52—1993中表2.2.4、表2.2.6和表2.2.7的规定。
4.0.4首级高程控制的测设精度规定如下：1 、2级坝应符合三等，3 级坝应符合四等，4、5级坝应符合五等水准测量精度要求。
高程控制网应与国家水准网相连接。
各等级水准测量的要技术要求应符合SL52—1993中表3.2.1的规定。
4.0.5 高程控制测量可利用光电测距三角高程测量技术，结合平面控制测量，将平面控制网布设成三维控制网。
替代三、四、五等水准的光电测距三角高程测量，可采用单向、对向和隔点设站法进行。
4.0.6 坝体周围设置的平面和高程控制点，必须分别编号，绘制平面图标示。
控制点必须妥善保护，定期校核（每年可复测次1～2 次）。
建网一年后或大规模土石开挖结束后，必须进行一次复测；发现控制点有位移迹象时，须及时复测。
标桩破坏、遗失，应立即补设。
若坝区遭受烈度5度以上地震时，对全测区的控制点应全面校测，并沿用原有编号，不得任意修改。
4.0.7平面和高程控制点包括观测用的起测基点和工作基点的位置应符合下列要求：1 在建筑物轮廓线以外，不妨碍施工，引测方便；2 不会被水淹没的基岩、平地或平缓的坡地；3 不受爆破、开挖施工影响和不发生崩塌、无岩溶影响、不风化破碎的岩石；4 不发生隆起、沉降、蠕变和不受冻融影响的土层。
