沉铜工艺培训教材欧伟标1.沉铜流程简介通过化学方法对已钻孔的孔壁进行清洁除污（又称凹蚀、前处理）后通过活化催化原理使孔壁非导电材料积沉上厚度约10微英寸的金属铜.它的作用是使孔导通,然后通过后续电镀工序使孔壁铜层增厚.磨板→上板→[溶胀→二级水洗→凹蚀→三级水洗→还原P →二级水洗]→除油I →除油II →三级水洗→微蚀→二级水洗→预浸→活化→二级水洗→还原WA →纯水洗→化学沉铜→三级水洗→卸板→清洗烘干红色方括号内为多层板必须走的去钻污流程。
新沉铜平板一体线没有凹蚀段，在该线生产的多层板需先走水平凹蚀线。
任何板件都不允许走两次凹蚀！若板件在凹蚀缸时设备发生故障，需待板件凹蚀时间够了之后再人工把挂蓝抬出来，返工时就不必再走一次凹蚀。
设备故障时板件也不应在各药缸停留时间过长，按以下时间控制：在正常条件下，水平凹蚀线的凹蚀量和芯吸量都要比垂直凹蚀线小，但凹蚀效果来看，水平凹蚀线的凹蚀效果比较好。
有锣槽孔的板件都指定在水平凹蚀线生产。
2．流程的作用及原理2.1 磨板板件进入沉铜之前要在去毛刺磨板机磨板，磨板的作用：1.磨去钻孔产生的披锋，防止披锋在后续的图形转移过程中划伤贴膜机压辊和刺破干膜造成遮孔蚀不静；2.磨去覆铜板铜箔表面的抗氧化层，并粗化铜箔表面，增加后续铜层与基铜的结合力；3.除去孔内可能存在的铜丝、板粉等杂物。
去毛刺机前两支不织布刷240#，后两支针刷320#。
蚀刻后的板件板件如果出现铜粒、轻微镀层不良、氧化等也会在去毛刺机磨板，但此类板件不能开不织布刷！。
磨板对象磨刷类型 压力 div 速度 m/min 高压水洗 bar 烘箱温度 t 1/2级 3/4级 沉铜前去毛刺240# 320# 0.9 2.8-3.0 ≥25 ≥70 平板后磨板240# 320# 0.4-0.6 3.2-3.5 ≥25 ≥70 蚀刻后磨板 关 320# 0.2-0.4 3.2-3.5 ≥25 ≥70 如果试磨后板件出现披峰, 则可在上述范围内降低速度, 增大压力或横向纵向各磨一遍重新取板试磨。

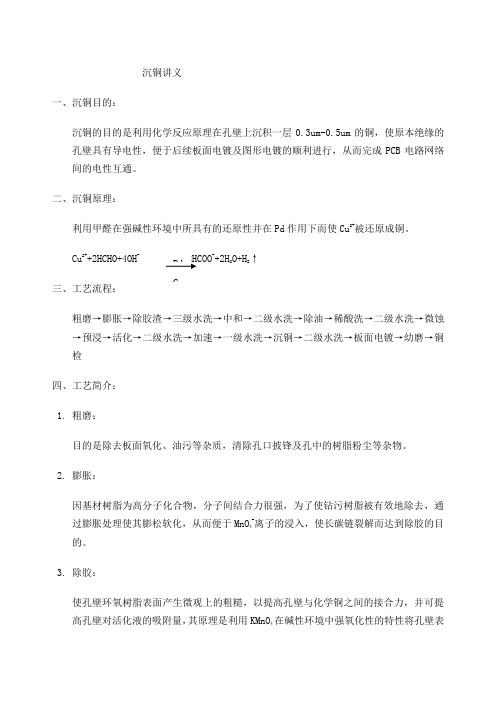

沉铜讲义一、沉铜目的：沉铜的目的是利用化学反应原理在孔壁上沉积一层0.3um-0.5um的铜，使原本绝缘的孔壁具有导电性，便于后续板面电镀及图形电镀的顺利进行，从而完成PCB电路网络间的电性互通。
二、沉铜原理：利用甲醛在强碱性环境中所具有的还原性并在Pd作用下而使Cu2+被还原成铜。
Cu2++2HCHO+4OH- Cu+2HCOO-+2H2O+H2↑三、工艺流程：粗磨→膨胀→除胶渣→三级水洗→中和→二级水洗→除油→稀酸洗→二级水洗→微蚀→预浸→活化→二级水洗→加速→一级水洗→沉铜→二级水洗→板面电镀→幼磨→铜检四、工艺简介：1. 粗磨：目的是除去板面氧化、油污等杂质，清除孔口披锋及孔中的树脂粉尘等杂物。
2. 膨胀：因基材树脂为高分子化合物，分子间结合力很强，为了使钻污树脂被有效地除去，通过膨胀处理使其膨松软化，从而便于MnO4-离子的浸入，使长碳链裂解而达到除胶的目的。
3. 除胶：使孔壁环氧树脂表面产生微观上的粗糙，以提高孔壁与化学铜之间的接合力，并可提高孔壁对活化液的吸附量，其原理是利用KMnO4在碱性环境中强氧化性的特性将孔壁表Pd Cu面树脂氧化分解。
①反应机理：4MnO4-+C（树脂）+4OH-→MnO42-+CO2↑+2H2O②副反应：2MnO4-+2OH-→2MnO42-+1/2O2+H2OMnO4-+H2O→MnO2↓+2OH-+1/2O2③高锰钾的再生：要提高高锰钾工作液的使用效率，必须考虑将溶液中的MnO42-再生转变为MnO4-，从而避免MnO42-的大量产生，目前我司采用的电解再生法，再生机理为：MnO42-+e→MnO4-。
4. 中和：经碱性KMnO4处理后的板，在板面及孔内带有大量的MnO4-、MnO42-、MnO2等药水残留物，因MnO4-本身具有极强的氧化性，对后工序的除油剂及活化性是一种毒物，故除胶后的板必须经中和处理将MnO4-进行还原，以消除它的强氧化性。
还原中和常用H2O2-H2SO4还原体等或其它还原剂的酸性溶液：MnO4-+H2O2+H+→MnO42-+O2↑+H2OMnO4-+R+H+→MnO42-+H2O有时为了对孔壁上的玻璃纤维进行蚀刻和粗化作用，在中和槽中加入NH4HF+H2SO4作为玻璃蚀刻工艺。
PCB电镀铜培训资料1.PCB电镀铜的定义和作用：PCB电镀铜是将铜层沉积在基板表面，用于增加导电性和保护基板。
它能提供稳定的电气性能和连接，并防止氧化和腐蚀。
2.PCB电镀铜的种类：常见的电镀铜包括镀铜、镀不锈钢、镀铬、化学铜、电镀银等。
3.PCB电镀铜的工艺流程：a.脱脂：使用化学溶剂去除基板表面的油污和污垢。
b.除锈：使用酸性溶液去除基板表面的氧化层和金属杂质。
c.洗涤：使用水或有机溶剂彻底清洗基板表面。
d.激活：使用化学溶液去除基板表面的氧化物，并增加表面活性。
e.化学镀铜：将铜沉积在基板表面，使用电解液进行化学反应。
f.涂脂：涂上保护膜，防止电镀过程中的氧化和腐蚀。
g.拉丝：使用刷子或机械工具去除电镀过程中产生的杂质和不均匀沉积。
h.滤镀：过滤电镀液，去除其中的杂质和废旧物质。
i.除锈：再次使用酸性溶液去除表面的氧化层和金属杂质。
j.电解镀铜：使用电流进行电解反应，使得铜均匀地沉积在基板表面。
k.汤洗：使用热水或有机溶剂清除电解液残留。
l.干燥：将基板置于烘干设备中，使其完全干燥。
4.PCB电镀铜的常见问题及解决方法：a.气泡：将温度调高，检查和清洁设备，减少板塞、沉积物和硬件的接触。
b.残渣：增加电镀液的流动速度，使用滤纸或滤网过滤电镀液。
c.颗粒：控制电镀液的溶液和搅拌速度，使用滤网过滤电镀液。
d.氧化：减少空气接触，确保设备密封良好，增加电镀液的活性。
e.不均匀沉积：检查设备，确保均匀的电流分布，进行拉丝处理，使用均匀的电镀液。
5.PCB电镀铜的优势和应用领域：a.优势：提供良好的导电性和连接，具有良好的耐腐蚀性，能防止氧化和腐蚀，使电路板更稳定可靠。
b.应用领域：PCB电镀铜广泛应用于通信设备、工业控制系统、电子产品、医疗器械等领域。
6.PCB电镀铜的环境保护和安全注意事项：a.环境保护：电镀液和废水应遵守环保标准，进行合理利用和处理。
b.安全注意事项：操作时要佩戴防护装备，保持设备干燥和密封良好，注意操作规范，避免产生有害物质。
沉铜讲义一、沉铜目的：沉铜的目的是利用化学反应原理在孔壁上沉积一层0.3um-0.5um的铜，使原本绝缘的孔壁具有导电性，便于后续板面电镀及图形电镀的顺利进行，从而完成PCB电路网络间的电性互通。
二、沉铜原理：利用甲醛在强碱性环境中所具有的还原性并在Pd作用下而使Cu2+被还原成铜。
Cu2++2HCHO+4OH- Cu+2HCOO-+2H2O+H2↑三、工艺流程：粗磨→膨胀→除胶渣→三级水洗→中和→二级水洗→除油→稀酸洗→二级水洗→微蚀→预浸→活化→二级水洗→加速→一级水洗→沉铜→二级水洗→板面电镀→幼磨→铜检四、工艺简介：1. 粗磨：目的是除去板面氧化、油污等杂质，清除孔口披锋及孔中的树脂粉尘等杂物。
2. 膨胀：因基材树脂为高分子化合物，分子间结合力很强，为了使钻污树脂被有效地除去，通过膨胀处理使其膨松软化，从而便于MnO4-离子的浸入，使长碳链裂解而达到除胶的目的。
3. 除胶：使孔壁环氧树脂表面产生微观上的粗糙，以提高孔壁与化学铜之间的接合力，并可提高孔壁对活化液的吸附量，其原理是利用KMnO4在碱性环境中强氧化性的特性将孔壁表面树脂氧化分解。
①反应机理：4MnO4-+C（树脂）+4OH-→MnO42-+CO2↑+2H2O②副反应：2MnO4-+2OH-→2MnO42-+1/2O2+H2OMnO4-+H2O→MnO2↓+2OH-+1/2O2③高锰钾的再生：要提高高锰钾工作液的使用效率，必须考虑将溶液中的MnO42-再生转变为Pd CuMnO4-，从而避免MnO42-的大量产生，目前我司采用的电解再生法，再生机理为：MnO42-+e→MnO4-。
4. 中和：经碱性KMnO4处理后的板，在板面及孔内带有大量的MnO4-、MnO42-、MnO2等药水残留物，因MnO4-本身具有极强的氧化性，对后工序的除油剂及活化性是一种毒物，故除胶后的板必须经中和处理将MnO4-进行还原，以消除它的强氧化性。
还原中和常用H2O2-H2SO4还原体等或其它还原剂的酸性溶液：MnO4-+H2O2+H+→MnO42-+O2↑+H2OMnO4-+R+H+→MnO42-+H2O有时为了对孔壁上的玻璃纤维进行蚀刻和粗化作用，在中和槽中加入NH4HF+H2SO4作为玻璃蚀刻工艺。
